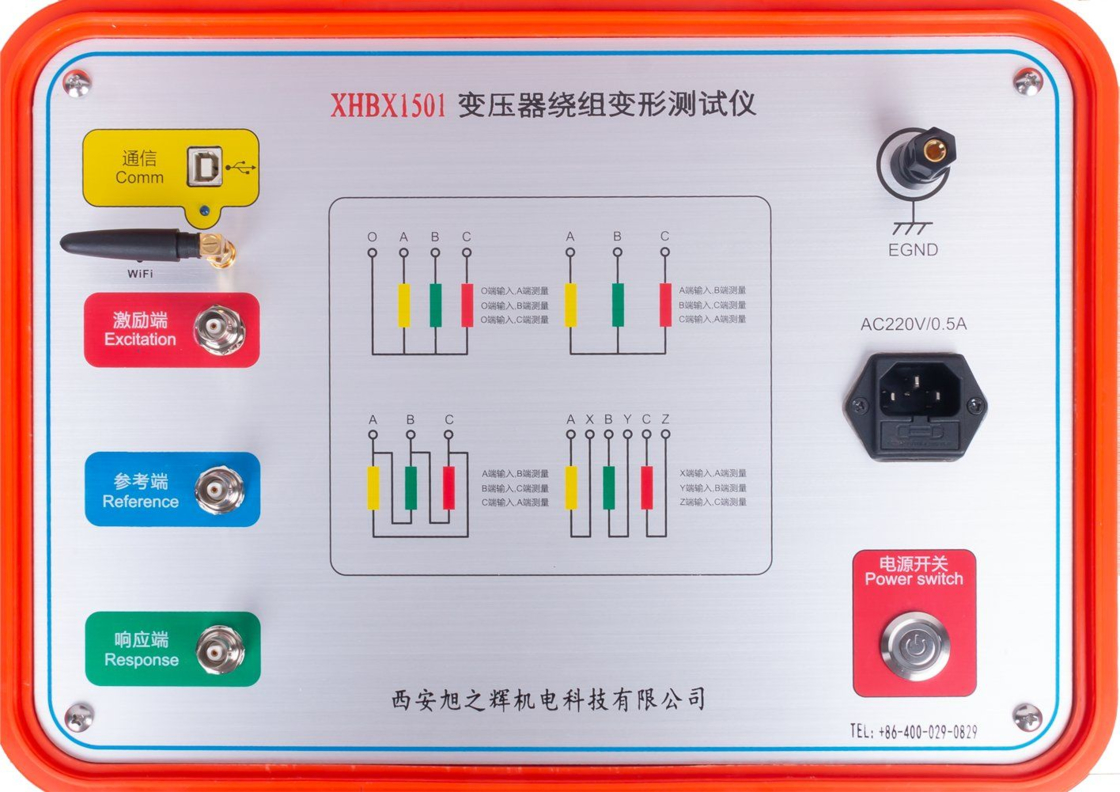

XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA तकनीक के साथ
XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA तकनीक के साथ
उत्पाद का विवरण:
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
एक्सएचबीएक्स1501
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
एक्सएचबीएक्स1501
प्रमुखता देना:
High Light
प्रमुखता देना:
ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर
,
FRA तकनीक ट्रांसफॉर्मर टेस्टर
,
FRA के साथ ट्रांसफॉर्मर टेस्टर
Trading Information
न्यूनतम आदेश मात्रा:
1 इकाई
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5 से 8 कार्यदिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
2000 यूनिट/वर्ष
उत्पाद का वर्णन
ट्रांसफॉर्मर परीक्षक XHBX1501 - आंतरिक दोष का पता लगाना FRA विधि
XHBX1501 ट्रांसफॉर्मर वाइंडिंग विकृति परीक्षक आंतरिक ट्रांसफॉर्मर दोषों का सटीक निदान करने के लिए उन्नत आवृत्ति प्रतिक्रिया विश्लेषण (FRA) तकनीक का उपयोग करता है। विभिन्न आवृत्ति डोमेन में ट्रांसफॉर्मर वाइंडिंग के विशिष्ट मापदंडों को मापकर, यह उपकरण वाइंडिंग विकृति की गंभीरता को निर्धारित करने के लिए प्रतिक्रिया परिवर्तनों की मात्रा निर्धारित करता है। सिस्टम यह आकलन करने के लिए स्पष्ट नैदानिक डेटा प्रदान करता है कि क्या ट्रांसफॉर्मर को रखरखाव या ओवरहाल की आवश्यकता है।
मुख्य विनिर्देश
परीक्षण गति
प्रति चरण वाइंडिंग 1-2 मिनट
स्वीप टेस्ट रेंज
100Hz - 2MHz
आयाम परीक्षण रेंज
-100dB - 20dB
सिग्नल आउटपुट प्रतिबाधा
1MΩ
सिग्नल आउटपुट वोल्टेज
50Ω
वज़न
10KG
आयाम
310×400×330mm (एल्यूमीनियम केस)
स्कैनिंग आवृत्ति सटीकता
0.005%
उन्नत सुविधाएँ
बेहतर एकीकरण के साथ हाई-स्पीड माइक्रोप्रोसेसर नियंत्रण
दोहरी संचार विकल्प: USB पोर्ट और वैकल्पिक वायरलेस ब्लूटूथ
सटीक दोष निदान के लिए DDS डिजिटल हाई-स्पीड आवृत्ति स्वीपिंग तकनीक (USA) जिसमें शामिल हैं:
वाइंडिंग ट्विस्टिंग और उभार
विस्थापन और झुकाव
इंटर-टर्न शॉर्ट-सर्किट विकृति
फेज-टू-फेज संपर्क शॉर्ट-सर्किट
हाई-स्पीड डुअल-चैनल 16-बिट A/D सैंपलिंग
सॉफ्टवेयर-एडजस्टेबल सिग्नल आउटपुट (±10V पीक)
वर्ड दस्तावेज़ पीढ़ी के साथ स्वचालित परीक्षण विश्लेषण
दोहरी माप प्रणाली: रैखिक और खंडित स्वीप आवृत्ति
लचीला आवृत्ति अनुक्रमण (रैखिक या लॉगरिदमिक)
व्यापक डेटा विश्लेषण:
क्षैतिज तुलना (A-B-C चरण समानताएं)
अनुदैर्ध्य तुलना (वर्तमान बनाम मूल डेटा)
DL/T911-2004 बिजली मानक आवश्यकताओं के साथ पूर्ण अनुपालन
नैदानिक क्षमताएं
XHBX1501 आवृत्ति डोमेन में वाइंडिंग पैरामीटर प्रतिक्रिया परिवर्तनों का मात्रात्मक विश्लेषण प्रदान करता है। सिस्टम वाइंडिंग विकृति की गंभीरता को निर्धारित करने के लिए परिमाण, आवृत्ति प्रतिक्रिया भिन्नता और क्षेत्रीय परिवर्तनों का मूल्यांकन करता है। यह ट्रांसफॉर्मर की स्थिति और रखरखाव आवश्यकताओं का सटीक आकलन करने में सक्षम बनाता है।
