XHBX1502
एक बार ट्रांसफार्मर का डिजाइन और निर्माण पूरा हो जाने के बाद, इसके कोइल और आंतरिक संरचना को स्थायी रूप से सेट किया जाता है।यदि वे एक ही वोल्टेज वर्ग और घुमाव विधि साझा करते हैं, प्रत्येक कॉइल के संबंधित मापदंडों (Ci, Li) को तय किया जाएगा। नतीजतन प्रत्येक कॉइल की आवृत्ति-क्षेत्र विशेषता प्रतिक्रिया भी निर्धारित की जाती है,और संबंधित तीन चरण के कॉइल के आवृत्ति स्पेक्ट्रम तुलना की एक निश्चित डिग्री प्रदर्शित करते हैं.
ट्रांसफार्मर परीक्षण के दौरान होने वाले इंटरटर्न या चरण-से-चरण शॉर्ट सर्किट, परिवहन के दौरान होने वाले प्रभाव (जो कॉइल्स के सापेक्ष विस्थापन का कारण बनते हैं),संक्षिप्त सर्किट या आपरेशन में गलती की स्थिति के दौरान विद्युत चुम्बकीय बलों द्वारा प्रेरित और कॉइल विरूपण सभी ट्रांसफार्मर घुमावों के वितरित मापदंडों को बदल जाएगायह बदले में ट्रांसफार्मर की मूल आवृत्ति-क्षेत्र विशेषताओं को प्रभावित और संशोधित करता है, विशेष रूप से, आवृत्ति प्रतिक्रिया में आयाम परिवर्तन और अनुनाद आवृत्ति बिंदुओं में बदलाव।ट्रांसफार्मर वाइंडिंग परीक्षक, प्रतिक्रिया विश्लेषण विधियों के आधार पर विकसित, ट्रांसफार्मर में आंतरिक दोषों का पता लगाने के लिए एक अभिनव गैर-विनाशकारी परीक्षण उपकरण है।यह 63kV से 500kV तक के पावर ट्रांसफार्मर में आंतरिक संरचनात्मक दोषों का परीक्षण करने के लिए उपयुक्त है.
ट्रांसफार्मर वाइंडिंग परीक्षक विभिन्न आवृत्ति क्षेत्रों में आंतरिक ट्रांसफार्मर वाइंडिंग मापदंडों के प्रतिक्रिया परिवर्तनों को मापता है।यह इन पैरामीटर भिन्नताओं की परिमाण का विश्लेषण करके ट्रांसफार्मर के आंतरिक घुमावों में परिवर्तन की डिग्री निर्धारित करता है, आवृत्ति प्रतिक्रिया परिवर्तनों का आयाम और क्षेत्र, और इस तरह के बदलावों की प्रवृत्ति। माप परिणामों के आधार पर,यह तब यह आकलन करने में सक्षम बनाता है कि क्या ट्रांसफार्मर को गंभीर क्षति हुई है और क्या बड़े रखरखाव की आवश्यकता है.
| स्वीप आवृत्ति माप सीमा |
(10 हर्ट्ज) -10 मेगाहर्ट्ज), 40000 स्वीप पॉइंट, 0.25 किलोहर्ट्ज, 0.5 किलोहर्ट्ज और 1 किलोहर्ट्ज का रिज़ॉल्यूशन |
| स्वीप आवृत्ति माप सीमा |
(0.5kHz) - ((1MHz), 2000 स्वीप पॉइंट |
| सापेक्ष आर्द्रता |
< 90%, गैर-संक्षेपण |
| परिचालन तापमान |
-10°C से +40°C |
| भंडारण तापमान |
-20°C से +70°C |
| चरण में परीक्षण दोहराव |
99९% |
आवृत्ति प्रतिक्रिया विधि विशेषताएंः

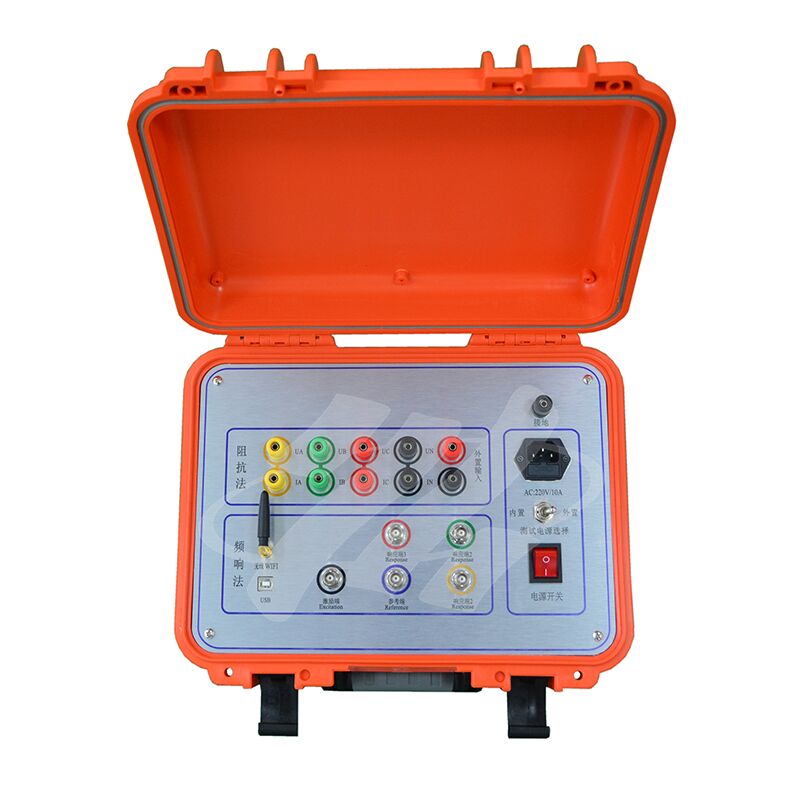

1ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक में एक माप इकाई और विश्लेषण सॉफ्टवेयर होता है।माप इकाई एक उच्च गति एकल चिप माइक्रो कंप्यूटर द्वारा नियंत्रित किया जाता है और संकेत उत्पादन और संकेत माप घटकों में शामिल हैमाप इकाई USB इंटरफ़ेस के माध्यम से एक टैबलेट या लैपटॉप कंप्यूटर से जुड़ी होती है।
2परीक्षण के दौरान, केवल ट्रांसफार्मर के कनेक्टिंग बसबारों को डिस्कनेक्ट करने की आवश्यकता होती है; सभी परीक्षण ट्रांसफार्मर कवर को उठाए बिना या ट्रांसफार्मर को अलग किए बिना पूरा किया जा सकता है।
3. उपकरण में कई रैखिक आवृत्ति स्वीप माप प्रणाली हैं, जिसमें रैखिक आवृत्ति स्वीप रेंज [ आवृत्ति मान] तक है।
