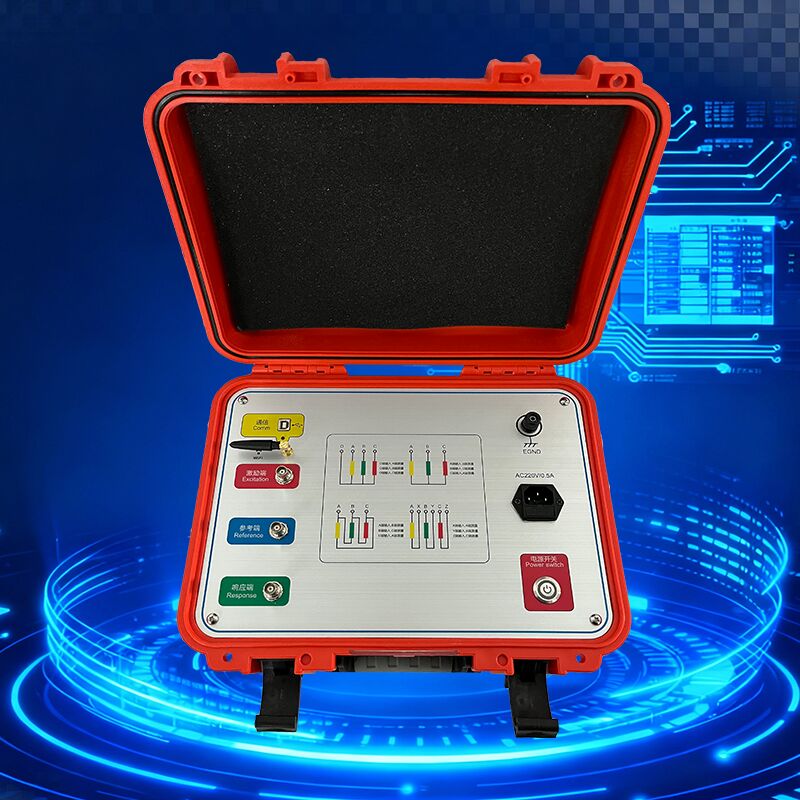

XHBX1501
उत्पाद अवलोकन
जब एक ट्रांसफार्मर को डिज़ाइन और बनाया जाता है, तो उसकी कुंडलियाँ और आंतरिक लेआउट पत्थर में सेट हो जाते हैं। मल्टी-वाइंडिंग ट्रांसफार्मर के लिए, कुंडलियाँ जो वोल्टेज वर्ग और वाइंडिंग विधि में मेल खाती हैं, में Ci और Li पैरामीटर सेट होंगे—इसलिए उनके आवृत्ति-डोमेन प्रतिक्रियाएँ तय हैं, और तीन-चरण कुंडल आवृत्ति पैटर्न की सीधे तुलना की जा सकती है।
शॉर्ट सर्किट (परीक्षण के दौरान), शिपिंग क्षति (कॉइल मूवमेंट), या विद्युत चुम्बकीय तनाव से कॉइल वारपिंग (दोषों के दौरान) जैसी समस्याएँ वाइंडिंग के वितरित मापदंडों को बदल देंगी। यह ट्रांसफार्मर की मूल आवृत्ति विशेषताओं को गड़बड़ कर देता है: प्रतिक्रिया आयाम या अनुनाद आवृत्तियों में बदलाव के बारे में सोचें। हमारा ट्रांसफार्मर वाइंडिंग टेस्टर इन मुद्दों का गैर-विनाशकारी रूप से पता लगाने के लिए प्रतिक्रिया विश्लेषण का उपयोग करता है—यह 63kV से 500kV पावर ट्रांसफार्मर में आंतरिक दोषों की जाँच के लिए एकदम सही है।
परीक्षक विभिन्न आवृत्तियों पर वाइंडिंग मापदंडों की प्रतिक्रिया को मापता है, फिर उस डेटा को विरूपण की गंभीरता पर अंतर्दृष्टि में अनुवादित करता है: यह देखता है कि परिवर्तन कितने बड़े हैं, आवृत्ति प्रतिक्रियाएँ कहाँ/कब बदलती हैं, और समग्र रुझान। इस जानकारी के साथ, आप बता सकते हैं कि क्या एक ट्रांसफार्मर बुरी तरह क्षतिग्रस्त है और उसे पूरी तरह से ओवरहाल की आवश्यकता है।
यहां तक कि अगर आपके पास एक काम करने वाले ट्रांसफार्मर के लिए पुराने आवृत्ति डेटा नहीं हैं, तो भी आप दोषपूर्ण कॉइल स्पेक्ट्रा की तुलना करके दोषों का आकलन कर सकते हैं। मूल वाइंडिंग डेटा होने से, प्रदर्शन को ट्रैक करना, दुर्घटनाओं का विश्लेषण करना और रखरखाव की योजना बनाना बहुत आसान हो जाता है।
यह परीक्षक सुपर सटीक माप के लिए एक लैपटॉप को एक सिंगल-चिप माइक्रो कंप्यूटर के साथ जोड़ता है। यह छोटा, उपयोग में आसान है (मैनुअल का पालन करें या त्वरित प्रशिक्षण लें), और इसमें वे सभी परीक्षण/विश्लेषण उपकरण हैं जिनकी आपको आवश्यकता है—किसी तकनीकी विशेषज्ञ की आवश्यकता नहीं है।
तकनीकी पैरामीटर
| इन-फेज टेस्ट दोहराव |
99.9% |
| सिग्नल आउटपुट आयाम |
±20V |
| सिग्नल आउटपुट प्रतिबाधा |
50Ω |
| सिग्नल इनपुट प्रतिबाधा |
1MΩ |
| स्कैनिंग आवृत्ति सटीकता |
0.005% |
प्रदर्शन विशेषताएं
- उच्च गति दो-चैनल 16-बिट ए/डी नमूनाकरण (तरंगरूप वक्र ऑन-साइट परीक्षण के दौरान स्पष्ट परिवर्तन दिखाते हैं जब टैप स्विच बदला जाता है)।
- सिग्नल आउटपुट आयाम सॉफ्टवेयर-एडजस्टेबल है, जिसमें अधिकतम पीक आयाम ±10V है।
- कंप्यूटर स्वचालित रूप से परीक्षण परिणामों का विश्लेषण करता है और इलेक्ट्रॉनिक दस्तावेज़ (वर्ड) उत्पन्न करता है।
- यह उपकरण दोहरी माप प्रणाली की सुविधा देता है जिसमें रैखिक स्वीप आवृत्ति माप और खंडित स्वीप आवृत्ति माप क्षमताएं हैं, जो चीन में उपयोग किए जाने वाले दो वर्तमान तकनीकी दृष्टिकोणों के साथ संगत हैं।
- आयाम-आवृत्ति विशेषताएं आयाम-आवृत्ति विशेषता परीक्षकों के लिए राष्ट्रीय तकनीकी विशिष्टताओं को पूरा करती हैं। क्षैतिज अक्ष (आवृत्ति) में रैखिक और लॉगरिदमिक दोनों पैमाने हैं, इसलिए मुद्रित वक्र या तो रैखिक या लॉगरिदमिक पैमाने का वक्र हो सकता है, जिसे उपयोगकर्ता अपनी आवश्यकताओं के अनुसार चुन सकता है।
