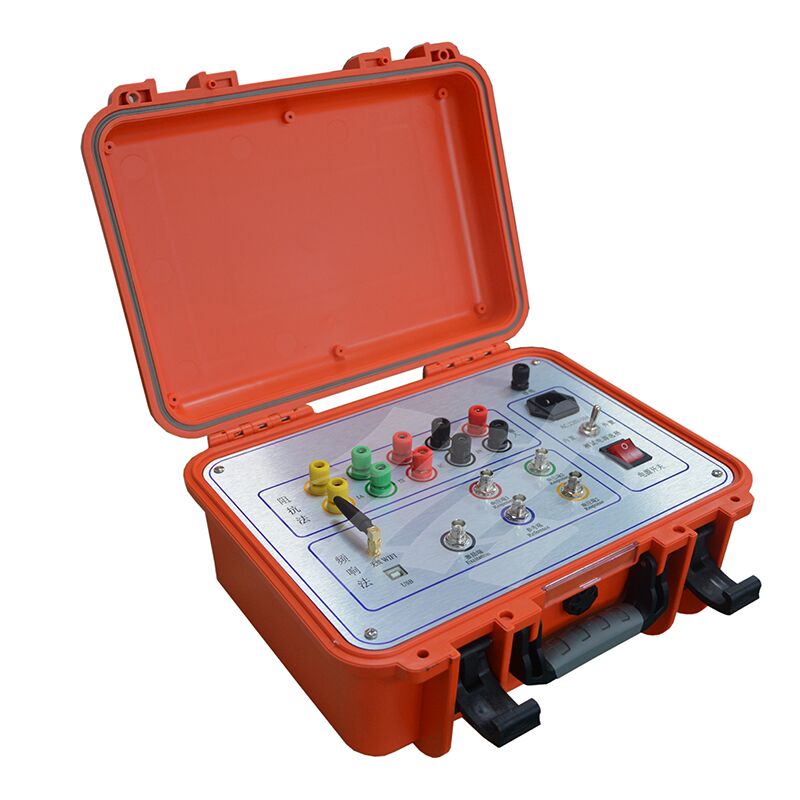

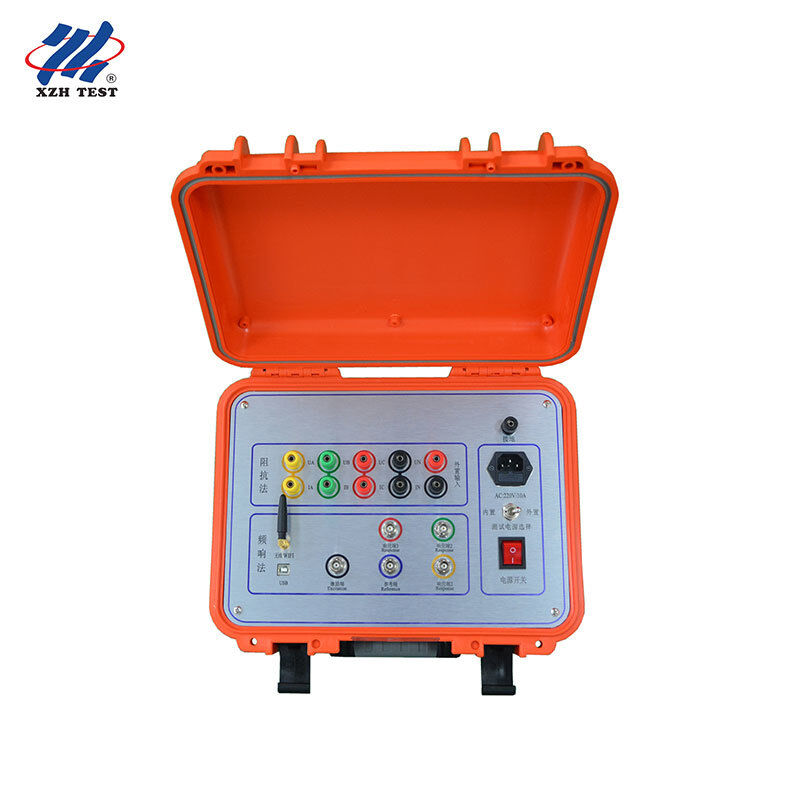

रैखिक स्वीप और एफआरए के साथ ट्रांसफार्मर परीक्षक

एक ट्रांसफार्मर के डिजाइन और निर्माण के बाद, इसके कॉइल और आंतरिक संरचना को तय किया जाता है।समान वोल्टेज रेटिंग और घुमावदार विधियों को निश्चित मापदंडों (Ci, Li), जो प्रत्येक कॉइल की आवृत्ति-क्षेत्र विशेषता प्रतिक्रिया को लॉक करते हैं। परिणामस्वरूप, तीन-चरण कॉइल के आवृत्ति स्पेक्ट्रम की प्रभावी ढंग से तुलना की जा सकती है।

ट्रांसफार्मर वाइंडिंग वितरित मापदंडों परिवर्तन जब इंटरटर्न / चरण-से-चरण शॉर्ट सर्किट परीक्षण के दौरान होता है, परिवहन प्रभाव के कारण कॉइल स्थानांतरित,या विद्युत चुम्बकीय बल शॉर्ट सर्किट/फॉल्ट ऑपरेशन के दौरान कॉइल्स को विकृत करते हैंये परिवर्तन ट्रांसफार्मर के मूल आवृत्ति-क्षेत्र लक्षणों को बाधित करते हैं, जिसमें आवृत्ति प्रतिक्रिया आयाम में उतार-चढ़ाव और अनुनाद आवृत्ति ऑफसेट शामिल हैं।हमारा ट्रांसफार्मर वाइंडिंग परीक्षक प्रतिक्रिया विश्लेषण का उपयोग करके बनाया गया है जो आंतरिक ट्रांसफार्मर दोषों का पता लगाने के लिए एक अत्याधुनिक विनाशकारी उपकरण है, 63kV 500kV पावर ट्रांसफार्मर के लिए लागू।

यह परीक्षक विभिन्न आवृत्ति सीमाओं में ट्रांसफार्मर घुमावदार मापदंडों की प्रतिक्रिया को मापता है। यह पैरामीटर परिवर्तन परिमाणों का मूल्यांकन करके आंतरिक घुमावदार विरूपण की सीमा का आकलन करता है,आवृत्ति प्रतिक्रिया परिवर्तन आयाम/क्षेत्रइन अंतर्दृष्टि का उपयोग करके, उपयोगकर्ता जल्दी से निर्धारित कर सकते हैं कि क्या एक ट्रांसफार्मर गंभीर रूप से क्षतिग्रस्त है और ओवरहाल की आवश्यकता है।

1. ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक में एक माप इकाई और विश्लेषण सॉफ्टवेयर होता है।माप इकाई एक उच्च गति एकल चिप माइक्रो कंप्यूटर द्वारा नियंत्रित है और संकेत उत्पादन और संकेत माप शामिल हैमाप इकाई USB इंटरफ़ेस के माध्यम से एक टैबलेट या लैपटॉप से जुड़ी होती है।
2. परीक्षण के दौरान, केवल ट्रांसफार्मर के कनेक्टिंग बसबार को हटाने की आवश्यकता है; सभी परीक्षण ट्रांसफार्मर के ढक्कन को उठाए बिना या इसे अलग किए बिना पूरा किया जा सकता है।
3. उपकरण में कई रैखिक आवृत्ति स्वीप माप प्रणाली हैं, जिनकी आवृत्ति स्वीप रेंज 10MHz तक है। आवृत्ति स्वीप अंतराल को 0.25kHz, 0.5kHz और 1kHz पर सेट किया जा सकता है,ट्रांसफार्मर विरूपण का अधिक विस्तृत विश्लेषण प्रदान करना.
4. यह उपकरण अत्यधिक बुद्धिमान और उपयोग में आसान है, जिसमें स्वचालित रेंज समायोजन और स्वचालित नमूनाकरण आवृत्ति समायोजन जैसी विशेषताएं हैं।
5. यह सॉफ्टवेयर विंडोज प्लेटफॉर्म का उपयोग करता है और संगत है। यह उपयोगकर्ताओं को अधिक सुविधाजनक और उपयोगकर्ता के अनुकूल प्रदर्शन इंटरफ़ेस प्रदान करता है।
6. यह ऐतिहासिक वक्र तुलना विश्लेषण प्रदान करता है, जिससे अवलोकन के लिए एक साथ कई ऐतिहासिक वक्रों को लोड किया जा सकता है। क्षैतिज और ऊर्ध्वाधर विश्लेषण के लिए किसी भी वक्र का चयन किया जा सकता है।यह एक विशेषज्ञ बुद्धिमान विश्लेषण और निदान प्रणाली से लैस है जो स्वचालित रूप से ट्रांसफार्मर घुमाव की स्थिति का निदान कर सकता हैयह एक साथ छह वक्रों को लोड कर सकता है, स्वचालित रूप से प्रत्येक वक्र के लिए प्रासंगिक मापदंडों की गणना कर सकता है, स्वचालित रूप से घुमावदार विरूपण का निदान कर सकता है, और नैदानिक संदर्भ निष्कर्ष प्रदान कर सकता है।
7. सॉफ्टवेयर में शक्तिशाली प्रबंधन कार्य हैं, जो साइट पर उपयोग की जरूरतों को पूरी तरह से ध्यान में रखते हैं।यह स्वचालित रूप से ट्रांसफार्मर घुमावदार विरूपण निदान के लिए एक आधार प्रदान करने के लिए पर्यावरण की स्थिति मापदंडों को बचाता हैमाप डेटा स्वचालित रूप से सहेजा जाता है, और इसमें रंग मुद्रण कार्य होता है, जिससे उपयोगकर्ताओं के लिए परीक्षण रिपोर्ट उत्पन्न करना सुविधाजनक हो जाता है।
8. सॉफ्टवेयर अत्यधिक उपयोगकर्ता के अनुकूल है। अधिकांश माप स्थितियां चयन योग्य विकल्प हैं। विस्तृत ट्रांसफार्मर मापदंडों को नैदानिक संदर्भ के लिए सहेजा जा सकता है और उन्हें साइट पर दर्ज करने की आवश्यकता नहीं है;जानकारी को बाद में जोड़ा या संशोधित किया जा सकता है, जिससे इसका उपयोग करना अधिक सुविधाजनक हो जाता है।
9. सॉफ्टवेयर अत्यधिक बुद्धिमान है। इनपुट और आउटपुट संकेतों को जोड़ने और स्थिति मापदंडों को सेट करने के बाद, सभी माप कार्य पूरा किया जा सकता है।तुलना और अवलोकन के लिए माप के दौरान किसी भी समय ऐतिहासिक तरंगरूप वक्र खोले जा सकते हैं, और माप किसी भी समय रोक दिया जा सकता है।
10. प्रत्येक चरण माप के लिए आवश्यक समय 60 सेकंड से कम है। उच्च, मध्यम, मध्यम और उच्च शक्ति वाले पावर ट्रांसफार्मर के घुमावदार विरूपण माप के लिए आवश्यक कुल समयऔर कम घुमावदार (क्षमता और वोल्टेज के स्तर के बावजूद) 10 मिनट से अधिक नहीं है. वायरिंग कर्मचारी माप परिणामों को प्रभावित किए बिना सिग्नल इनपुट और आउटपुट के तारों को स्वतंत्र रूप से व्यवस्थित कर सकते हैं। वायरिंग कर्मचारी ट्रांसफार्मर तेल टैंक के ऊपर रह सकते हैं,नीचे चढ़ने की आवश्यकता को समाप्त करना, जिससे श्रम तीव्रता कम होती है।
