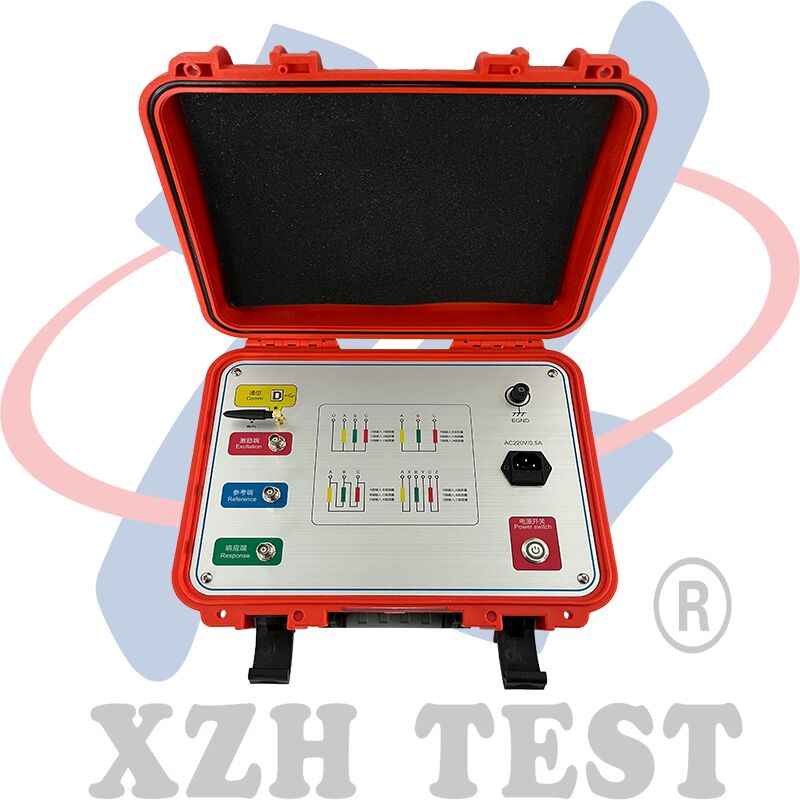

XHBX1501
उत्पाद का अवलोकन
एक ट्रांसफार्मर के कोइल और आंतरिक संरचना को डिजाइन और उत्पादन के पूरा होने पर तय किया जाता है।एक ही नामित वोल्टेज और घुमावदार तकनीक साझा करने वाले कॉइल्स में निश्चित Ci/Li पैरामीटर हैं, जिसके परिणामस्वरूप लगातार आवृत्ति-क्षेत्र प्रतिक्रियाएं होती हैं, जिससे तीन-चरण कॉइल आवृत्ति स्पेक्ट्रम तुलनीय होते हैं।
घुमावदार पैरामीटर परिवर्तन इंटरटर्न/चरण शॉर्ट सर्किट (परीक्षण), परिवहन प्रभाव (कोइल विस्थापन), या विद्युत चुम्बकीय बल से प्रेरित विरूपण (त्रुटि संचालन) के कारण होते हैं।ये परिवर्तन ट्रांसफार्मर के मूल आवृत्ति-क्षेत्र लक्षणों को बाधित करते हैंउदाहरण के लिए, आवृत्ति प्रतिक्रिया आयाम शिफ्ट, अनुनाद आवृत्ति ऑफसेट) ।हमारे ट्रांसफार्मर वाइंडिंग परीक्षक प्रतिक्रिया विश्लेषण प्रौद्योगिकी के साथ इंजीनियर आंतरिक दोष का पता लगाने के लिए एक अत्याधुनिक गैर विनाशकारी उपकरण है, 63kV 500kV पावर ट्रांसफार्मर के लिए आदर्श है।
आवृत्तियों में घुमावदार पैरामीटर प्रतिक्रियाओं को मात्रात्मक करके, परीक्षक परिवर्तन परिमाण, आवृत्ति प्रतिक्रिया शिफ्ट (व्यापकता / क्षेत्र) और प्रवृत्ति विश्लेषण के माध्यम से विरूपण की गंभीरता का मूल्यांकन करता है।इससे यह जल्दी से पता चलता है कि ट्रांसफार्मर को बड़ी मरम्मत की आवश्यकता है या गंभीर क्षति हुई है।.
चालू ट्रांसफार्मरों के लिए, दोष की गंभीरता की पहचान दोषपूर्ण कॉइल स्पेक्ट्रम की तुलना करके की जा सकती है।संचालन के लिए अधिक सटीक अंतर्दृष्टि प्रदान करें, दोष विश्लेषण और रखरखाव।
लैपटॉप और एकल चिप वाले माइक्रो कंप्यूटर के साथ निर्मित, परीक्षक एक कॉम्पैक्ट डिजाइन में उच्च परिशुद्धता माप प्रदान करता है।यह संचालित करने में आसान है (कोई पूर्व विशेषज्ञता आवश्यक नहीं है) केवल मैनुअल या संक्षिप्त प्रशिक्षण) और इसमें पूर्ण परीक्षण/विश्लेषण क्षमताएं शामिल हैं।.
तकनीकी मापदंड
| आयाम माप सीमा |
(-120dB) से (+20dB) |
| आयाम माप की सटीकता |
0.1dB |
| स्कैनिंग आवृत्ति सटीकता |
0.005% |
| सिग्नल इनपुट प्रतिबाधा |
1MΩ |
| सिग्नल आउटपुट प्रतिबाधा |
50Ω |
प्रदर्शन विशेषताएंः
1डेटा अधिग्रहण और नियंत्रण एक उच्च गति, अत्यधिक एकीकृत माइक्रोप्रोसेसर का उपयोग करते हैं।
2लैपटॉप और उपकरण के बीच संचार यूएसबी इंटरफेस का उपयोग करता है।
3लैपटॉप और उपकरण के बीच संचार के लिए वायरलेस ब्लूटूथ या वाई-फाई इंटरफेस उपलब्ध हैं (वैकल्पिक) ।
वायरलेस वाई-फाई इंटरफ़ेस टैबलेट और स्मार्टफोन के साथ सुविधाजनक उपयोग की अनुमति देता है।
4हार्डवेयर कोर में समर्पित उच्च गति डिजिटल स्वीप फ्रीक्वेंसी तकनीक (यूएसए से) को अपनाया गया है, जो परीक्षण के माध्यम से, घुमावदार विकृति, उभार,विस्थापन, झुकाव, इंटर-टर्न शॉर्ट सर्किट, और चरण-से-चरण शॉर्ट सर्किट।
