🎯 लक्षित अनुप्रयोग: ट्रांसफार्मर निर्माण QA/QC विभागों और सबस्टेशन कमीशनिंग इंजीनियरों के लिए डिज़ाइन किया गया है, जिन्हें फैक्ट्री स्वीकृति परीक्षण (FAT), नई स्थापना कमीशनिंग और मरम्मत के बाद सत्यापन के दौरान तेजी से, उच्च-धारा डीसी प्रतिरोध सत्यापन की आवश्यकता होती है। नियमित फील्ड रखरखाव परीक्षकों से अलग, XHZ1320A चुंबकीय सहायता तकनीक, तीन-चरण एक साथ परीक्षण और उच्च-थ्रूपुट उत्पादन-लाइन और कमीशनिंग वर्कफ़्लो के लिए स्वचालित डिमैग्नेटाइजेशन पर जोर देता है।

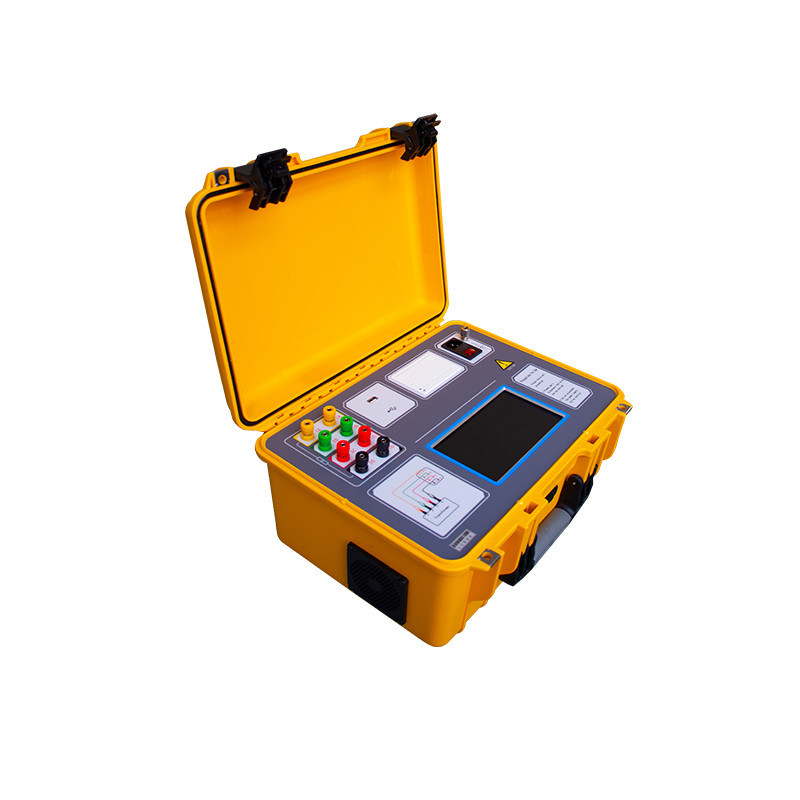

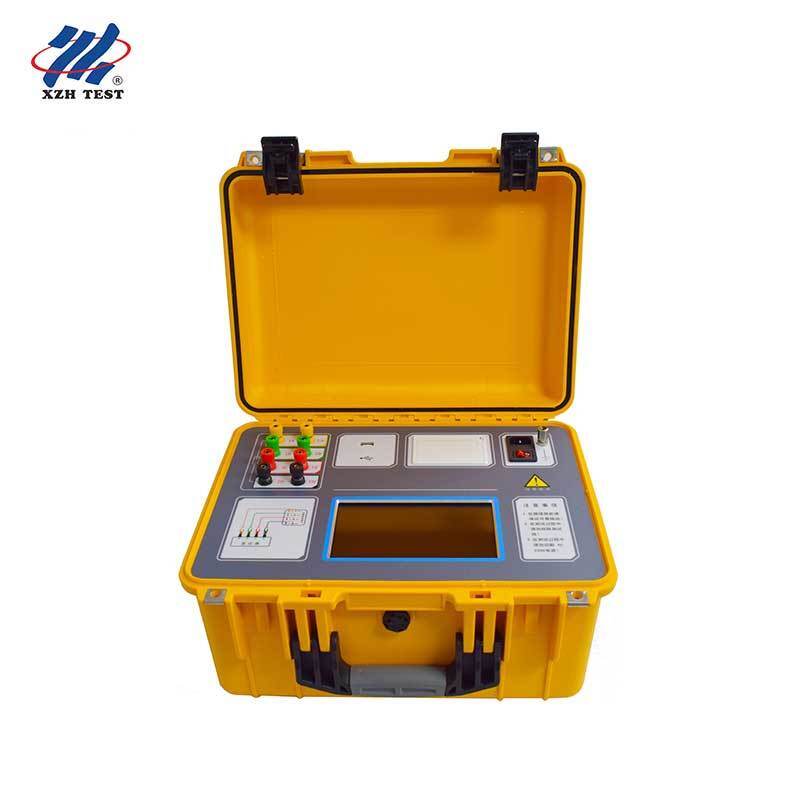

XHZ1320A पोर्टेबल 20A डीसी वाइंडिंग प्रतिरोध परीक्षक
बिजली प्रणाली के लिए, ट्रांसफार्मर मुख्य उपकरण है, और इसका दीर्घकालिक विश्वसनीय संचालन पूरे सिस्टम की स्थिरता और विश्वसनीयता के लिए महत्वपूर्ण है। डीसी प्रतिरोध माप अर्ध-तैयार उत्पादों, तैयार उत्पाद फैक्ट्री परीक्षण, स्थापना, हैंडओवर परीक्षण और बिजली उपयोगिताओं द्वारा निवारक रखरखाव के लिए एक अनिवार्य परीक्षण वस्तु है। यह ट्रांसफार्मर कॉइल में अनुचित सामग्री चयन, खराब वेल्डिंग, ढीले कनेक्शन, गायब स्ट्रैंड और टूटे तारों जैसे विनिर्माण दोषों के साथ-साथ परिचालन दोषों और छिपे हुए खतरों का प्रभावी ढंग से पता लगाता है।
तेजी से डीसी प्रतिरोध माप की मांग को पूरा करने के लिए, XHZ1320A चुंबकीय सहायता परीक्षण, तीन-चरण एक साथ माप (Yn, Y, △), और स्वचालित डिमैग्नेटाइजेशन को एक पोर्टेबल उपकरण में एकीकृत करता है। यह बड़े बिजली ट्रांसफार्मर में डीसी प्रतिरोध मापने के लिए आदर्श समाधान है। 7-इंच औद्योगिक-ग्रेड ट्रू-कलर टच डिस्प्ले के साथ जॉग डायल नियंत्रण, एक चीनी/अंग्रेजी मेनू इंटरफ़ेस, और पूर्ण डीसी प्रतिरोध परीक्षण के लिए एक-बार वायरिंग की विशेषता वाला, XHZ1320A तेज परीक्षण गति, उच्च सटीकता और एक अल्ट्रा-वाइड माप रेंज प्रदान करता है।
मुख्य विशेषताएं
तीन-चरण एक साथ परीक्षण: Yn, Y, और △ वाइंडिंग कॉन्फ़िगरेशन का समर्थन करता है जिसमें स्वचालित तीन-चरण असंतुलन दर गणना शामिल है, जिससे बार-बार एकल-चरण माप की आवश्यकता समाप्त हो जाती है।
चुंबकीय सहायता तकनीक: बड़े ट्रांसफार्मर के लिए वाइंडिंग संतृप्ति समय को कम करता है, सटीकता से समझौता किए बिना परीक्षण अवधि को काफी कम करता है।
अंतर्निहित डिमैग्नेटाइजेशन: डीसी परीक्षण के बाद स्वचालित डिमैग्नेटाइजेशन फ़ंक्शन अवशिष्ट चुंबकत्व को समाप्त करता है, ट्रांसफार्मर कोर प्रदर्शन और डाउनस्ट्रीम उपकरणों की सुरक्षा करता है।
स्थिरता विश्लेषण: 5S, 15S, और 30S अंतराल पर प्रतिरोध परिवर्तन दरों की स्वचालित रूप से गणना करता है, ऑपरेटरों को डेटा स्थिरता को सत्यापित करने और गलत रीडिंग को रोकने में सहायता करता है।
व्यापक सुरक्षा: ऑपरेटर सुरक्षा और उपकरण अखंडता सुनिश्चित करने के लिए एंटी-बैक ईएमएफ सुरक्षा, तार ब्रेक डिटेक्शन और बिजली विफलता सुरक्षा की सुविधाएँ।
डेटा प्रबंधन: 200 परीक्षण रिकॉर्ड के लिए अंतर्निहित भंडारण जिसमें USB मास स्टोरेज समर्थन (FAT/FAT32) है; ऑन-साइट रिपोर्ट पीढ़ी के लिए एकीकृत थर्मल प्रिंटर।
7-इंच औद्योगिक डिस्प्ले: फील्ड की स्थिति में आरामदायक मानव-मशीन इंटरैक्शन के लिए जॉग डायल नियंत्रण के साथ उच्च-रिज़ॉल्यूशन 1024×600 ट्रू-कलर टच स्क्रीन।
तकनीकी विनिर्देश
| आउटपुट करंट |
एकल चरण: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
तीन चरण: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| माप सीमा |
एकल चरण: 0.5mΩ~25kΩ (बहु-श्रेणी) | तीन चरण: 0.5mΩ~80Ω |
| सटीकता |
±(रीडिंग × 0.2% + 2 शब्द) |
| बिजली की आपूर्ति |
AC220V±10%, 50/60Hz |
| संचालन तापमान |
-10℃～50℃ |
| सापेक्ष आर्द्रता |
<90%, गैर-संक्षेपण |
| आयाम |
400 × 315 × 223 मिमी |
| वजन |
9 किग्रा |
| डिस्प्ले |
7.0" कलर एलसीडी टच स्क्रीन, 1024×600 रिज़ॉल्यूशन |
| आंतरिक भंडारण |
200 रिकॉर्ड (USB के माध्यम से विस्तार योग्य) |
पैनल लेआउट
| उच्च वोल्टेज टर्मिनल |
ट्रांसफार्मर उच्च-वोल्टेज साइड बुशिंग (A, B, C, O) से कनेक्ट करें |
| कम वोल्टेज टर्मिनल |
ट्रांसफार्मर निम्न-वोल्टेज साइड बुशिंग (a, b, c, o) से कनेक्ट करें |
| कैपेसिटिव टच स्क्रीन |
7.0" डिस्प्ले, 1024×600 रिज़ॉल्यूशन, पूर्ण टच ऑपरेशन |
| जॉग डायल नियंत्रण |
सभी उपकरण कार्यों के लिए एक-बटन फ्लाईव्हील |
| ग्राउंड टर्मिनल |
विश्वसनीय रूप से ग्राउंडेड होना चाहिए; ग्राउंड पॉइंट से पेंट या जंग हटा दें |
| पावर ऑन/ऑफ |
शुरू करने के लिए लगभग 2 सेकंड तक दबाकर रखें |
| थर्मल प्रिंटर |
ऑन-साइट परीक्षण रिपोर्ट पीढ़ी के लिए अंतर्निहित प्रिंटर |
| USB इंटरफ़ेस |
बाहरी USB फ्लैश ड्राइव (FAT/FAT32); डेटा ट्रांसफर के दौरान न निकालें |
अक्सर पूछे जाने वाले प्रश्न
Q1: तीन-चरण परीक्षण कौन सी वाइंडिंग कॉन्फ़िगरेशन का समर्थन करता है?
XHZ1320A Yn (न्यूट्रल के साथ स्टार), Y (न्यूट्रल के बिना स्टार), और △ (डेल्टा) वाइंडिंग कॉन्फ़िगरेशन का समर्थन करता है। Yn वाइंडिंग के लिए, तीन-चरण डीसी प्रतिरोध एक साथ मापा जाता है। Y और △ वाइंडिंग के लिए, तीन-चरण माप एक ही वायरिंग सेटअप में क्रमिक रूप से किए जाते हैं। उपकरण स्वचालित रूप से सभी कॉन्फ़िगरेशन के लिए तीन-चरण असंतुलन दर की गणना करता है, जिससे ट्रांसफार्मर निर्माताओं के लिए QA/QC रिपोर्टिंग सुव्यवस्थित होती है।
Q2: चुंबकीय सहायता तकनीक परीक्षण दक्षता में कैसे सुधार करती है?
चुंबकीय सहायता ट्रांसफार्मर कोर को प्री-सैचुरेट करने के लिए एक नियंत्रित सहायक करंट लागू करती है, जिससे उच्च इंडक्शन वाइंडिंग वाले बड़े बिजली ट्रांसफार्मर को मापते समय डीसी परीक्षण करंट को स्थिर करने के लिए आवश्यक समय काफी कम हो जाता है। यह विनिर्माण QA वातावरण में विशेष रूप से मूल्यवान है जहां थ्रूपुट महत्वपूर्ण है - माप सटीकता से समझौता किए बिना पारंपरिक डीसी प्रतिरोध परीक्षकों की तुलना में प्रति-यूनिट परीक्षण समय को 60% तक कम करता है।
Q3: डीसी प्रतिरोध परीक्षण के बाद स्वचालित डिमैग्नेटाइजेशन आवश्यक है?
हाँ। डीसी प्रतिरोध परीक्षण स्वाभाविक रूप से ट्रांसफार्मर कोर को चुंबकित करता है, जो पुनः ऊर्जावान होने पर इनरश करंट सर्ज का कारण बन सकता है, बाद के डायग्नोस्टिक परीक्षणों में हस्तक्षेप कर सकता है, और संभावित रूप से जुड़े उपकरणों को नुकसान पहुंचा सकता है। XHZ1320A में एक अंतर्निहित स्वचालित डिमैग्नेटाइजेशन फ़ंक्शन शामिल है जिसमें चयन योग्य करंट स्तर (1A, 5A, 10A) हैं जो व्यवस्थित रूप से अवशिष्ट चुंबकत्व को हटाते हैं। प्रगति बार वास्तविक समय प्रतिक्रिया प्रदान करता है और स्वचालित रूप से पूरा होता है, जिसके लिए किसी मैन्युअल हस्तक्षेप की आवश्यकता नहीं होती है।
Q4: उपकरण में कौन सी सुरक्षा सुरक्षाएँ अंतर्निहित हैं?
XHZ1320A में सुरक्षा की कई परतें हैं: एंटी-बैक ईएमएफ सुरक्षा इंडक्टिव लोड डिस्चार्ज होने पर उपकरण की सुरक्षा करती है; तार ब्रेक डिटेक्शन ऑपरेटरों को परीक्षण लीड में ओपन-सर्किट स्थितियों के बारे में तुरंत सचेत करता है; बिजली विफलता सुरक्षा सुनिश्चित करती है कि यदि मेन पावर बाधित हो तो परीक्षण डेटा संरक्षित रहे। इसके अतिरिक्त, ऑपरेशन से पहले ग्राउंड टर्मिनल को मज़बूती से जोड़ा जाना चाहिए, और उपकरण अनुचित ग्राउंडिंग स्थितियों के लिए दृश्य चेतावनी प्रदान करता है।
Q5: परीक्षक कौन से डेटा प्रबंधन और निर्यात क्षमताएं प्रदान करता है?
उपकरण आंतरिक रूप से 200 परीक्षण रिकॉर्ड तक संग्रहीत करता है, जिसमें प्रत्येक में पूर्ण परीक्षण पैरामीटर शामिल होते हैं, जैसे वाइंडिंग कॉन्फ़िगरेशन, टैप स्थिति, परीक्षण करंट, मापा प्रतिरोध मान, तापमान-क्षतिपूर्ति मान, 5S/15S/30S स्थिरता विश्लेषण और तीन-चरण असंतुलन दर। डेटा को अंतर्निहित थर्मल प्रिंटर के माध्यम से सीधे प्रिंट किया जा सकता है या पीसी-आधारित रिपोर्टिंग सिस्टम में स्थानांतरण के लिए USB फ्लैश ड्राइव (FAT/FAT32 प्रारूप) में निर्यात किया जा सकता है। रिकॉर्ड क्वेरी इंटरफ़ेस संग्रहीत परीक्षण डेटा के ब्राउज़िंग, देखने, हटाने और चयनात्मक निर्यात का समर्थन करता है।
