| उत्पत्ति के प्लेस: | शीआन शानक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | XHZ1320 |
XHZ1320

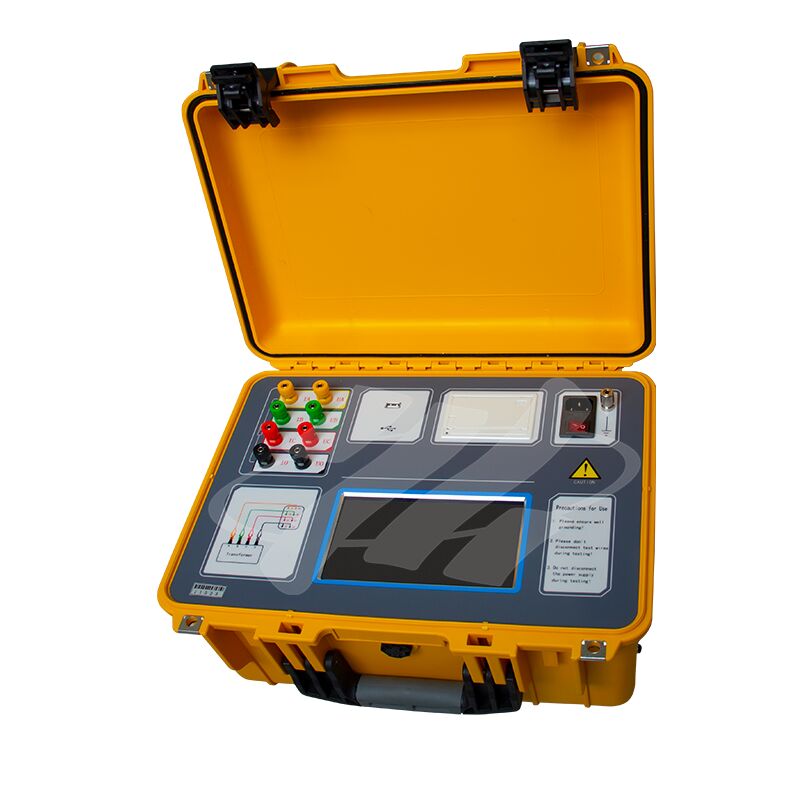

बिजली प्रणाली के लिए, ट्रांसफार्मर प्रणाली का मुख्य उपकरण है, इसलिए ट्रांसफार्मर का दीर्घकालिक और विश्वसनीय संचालन पूरे सिस्टम की स्थिरता और विश्वसनीयता से संबंधित है।
ट्रांसफार्मर का सीसी प्रतिरोध अर्ध-तैयार उत्पादों, तैयार उत्पादों के कारखाने परीक्षण, स्थापना,ट्रांसफार्मर विनिर्माण में विद्युत विभाग के हस्तांतरण परीक्षण और निवारक परीक्षणयह ट्रांसफार्मर कॉइल के सामग्री चयन, वेल्डिंग, ढीले कनेक्शन भागों, लापता स्ट्रैंड, टूटी तारों आदि का प्रभावी ढंग से पता लगा सकता है। ऑपरेशन के बाद दोष और छिपे हुए खतरे।ट्रांसफार्मर डीसी प्रतिरोध के तेजी से माप की आवश्यकता को पूरा करने के लिए, हमारी कंपनी ने अपने स्वयं के तकनीकी लाभों का उपयोग एक ट्रांसफार्मर डीसी प्रतिरोध परीक्षक विकसित करने के लिए किया। यह उपकरण एक नई पीढ़ी का त्वरित परीक्षक है जो तीन चरण परीक्षण (Yn, Y,△) और विमुद्रीकरण कार्य. यह बड़े पावर ट्रांसफार्मर के डीसी प्रतिरोध को मापने के लिए एक आदर्श उपकरण है। स्क्रीन सही रंग उच्च संकल्प औद्योगिक प्रदर्शन स्क्रीन, पूर्ण स्पर्श संचालन को अपनाती है,चीनी मेनू प्रॉम्प्ट फ़ंक्शन, सरल और सहज संचालन, तेज परीक्षण गति, उच्च सटीकता और व्यापक रेंज।
|
1.उच्च वोल्टेज टर्मिनल ट्रांसफार्मर उच्च वोल्टेज साइड बुशिंग से कनेक्ट करें. |
|
2.परीक्षण वायरिंग आरेख |
|
3.क्षमता टच स्क्रीन। डिस्प्ले का आकार 7.0 इंच; संकल्प 1024×600. |
|
4.नोट्स |
|
5.जमीनी टर्मिनल उपकरण को मज़बूती से ग्राउंड किया जाना चाहिए। साइट पर ग्राउंडिंग बिंदु पर पेंट या जंग हो सकती है, जिसे हटाया जाना चाहिए। |
|
6.पीओवर ऑन/ऑफ कुंजी चालू करने के लिए लगभग 2 सेकंड के लिए पावर स्विच चालू करें। |
|
7.प्रिंटर प्रिंट परीक्षण के परिणाम। |
|
8.यूएसबी इंटरफेस परीक्षण डेटा को संग्रहीत करने के लिए एक बाहरी यूएसबी फ्लैश ड्राइव का उपयोग किया जाता है; कृपया FAT या FAT32 प्रारूप में यूएसबी फ्लैश ड्राइव का उपयोग करें; भंडारण प्रक्रिया के दौरान, यूएसबी फ्लैश ड्राइव को निकालना सख्ती से निषिद्ध है। |
तकनीकी विनिर्देश
|
आउटपुट करंट |
एकल चरण |
20A,10A,5A,1A,0.1ए |
|
तीन चरण |
10A+10A,5A+5A,1A+1A,0.1 ए+0.1 ए |
|
|
माप सीमा |
एकल चरण |
20 एक स्तर 0.5 मीटरओ1ओ 10 एक स्तर 1.0 मीटरओ2ओ 5 एक स्तर 10 मीटरओ4ओ 1 A स्तर 0.1ओ20ओ 0.1ए स्तर 20ओ200ओ
|
|
तीन चरण |
10 ए + 10 ए गियर 0.5 मीटरओ- 0.8ओ 5 ए + 5 ए स्तर 10 मीटरओ~ 1।6ओ 1 ए + 1 ए स्तर 0.1ओ- आठ।0ओ 0.1A+0.1A गियर 2.0ओ~ 80ओ |
|
|
सटीकता |
±(पढ़ना)×0.2%+2 शब्द) |
|
|
संकल्प |
0.1μΩ |
|
|
विद्युत आपूर्ति |
AC220V±10%, 50/60Hz |
|
|
परिचालन तापमान |
-10°C50°C |
|
|
सापेक्ष आर्द्रता |
< 90%, कोई संघनक नहीं |
|
