ट्रांसफॉर्मर डाइइलेक्ट्रिक लॉस टेस्टर, 10kV डाइइलेक्ट्रिक लॉस 0.5kV~10kV
उत्पाद अवलोकन

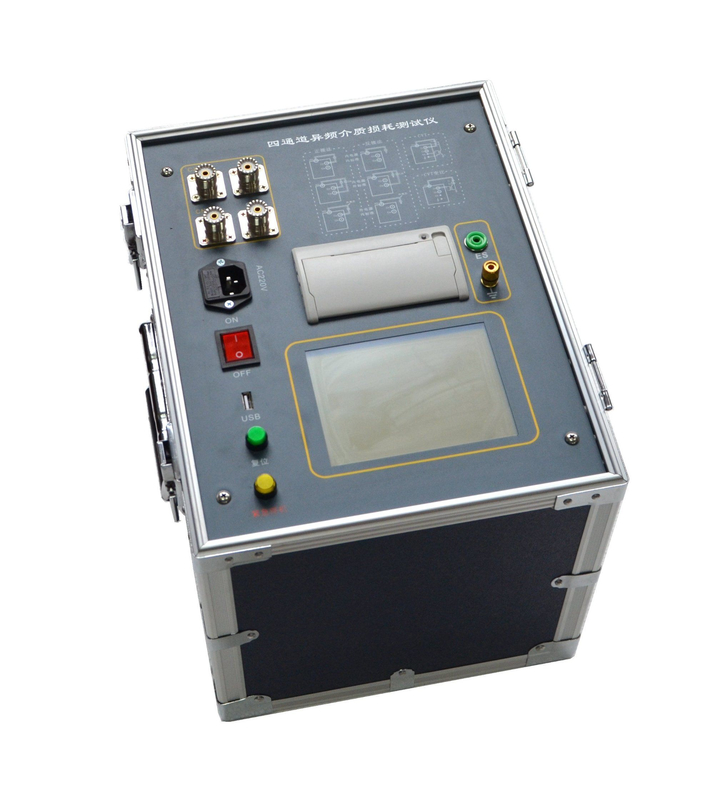

XHJS1000R भिन्न-आवृत्ति डाइइलेक्ट्रिक लॉस टेस्टर एक उच्च-सटीक उपकरण है जिसे बिजली संयंत्रों और सबस्टेशनों में उच्च-वोल्टेज बिजली उपकरणों के डाइइलेक्ट्रिक लॉस टेंजेंट और कैपेसिटेंस का परीक्षण करने के लिए डिज़ाइन किया गया है। इस एकीकृत इकाई में एक अंतर्निहित डाइइलेक्ट्रिक लॉस टेस्ट ब्रिज, परिवर्तनीय आवृत्ति वोल्टेज नियामक, स्टेप-अप ट्रांसफॉर्मर और SF6 उच्च स्थिरता मानक कैपेसिटर शामिल हैं।
मुख्य विशेषताएं
- परिवर्तनीय आवृत्ति परीक्षण क्षमता (45Hz-65Hz रेंज)
- पावर आवृत्ति हस्तक्षेप उन्मूलन के लिए डिजिटल नॉच तकनीक
- तेल डाइइलेक्ट्रिक लॉस परीक्षण के लिए तापमान नियंत्रण के साथ अंतर्निहित इन्सुलेटिंग तेल कप
- आंतरिक रूप से उत्पन्न परीक्षण उच्च वोल्टेज स्रोत के साथ एकीकृत संरचना
- पावर-ऑन और पावर-ऑफ परीक्षण परिदृश्यों दोनों के लिए उपयुक्त
तकनीकी विशिष्टताएँ
परिचालन स्थितियाँ: -15°C से 40°C, RH <80%
बिजली आपूर्ति: AC 220V±10% (जनरेटर संगत)
उच्च वोल्टेज आउटपुट: 0.5kV से 12kV (0.1kV चरण), 2% सटीकता, 167mA अधिकतम करंट, 2000VA क्षमता
स्व-उत्तेजित शक्ति: 50Hz/60Hz पर AC 0V-50V/15A
आवृत्ति विकल्प: स्वचालित डबल आवृत्ति रूपांतरण के साथ एकल आवृत्ति (45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz)
संकल्प: tgδ: 0.001%, Cx: 0.001pF
सटीकता: tgδ: ±(रीडिंग*1.0%+0.040%), Cx: ±(रीडिंग*1.0%+1.00PF)
मापन सीमा: tgδ असीमित, Cx 15pF से 300nF (वोल्टेज के अनुसार भिन्न होता है)
CVT परीक्षण: अनुपात सीमा 10-10000, 0.1% सटीकता, 0.01 रिज़ॉल्यूशन
आयाम: होस्ट: 350×270×270mm, एक्सेसरी बॉक्स: 350×270×160mm
मेमोरी: USB डेटा स्टोरेज समर्थन के साथ 200 परीक्षण समूह
वज़न: 22.75kg (होस्ट)
फ़ील्ड परीक्षण
