उत्पाद का वर्णन

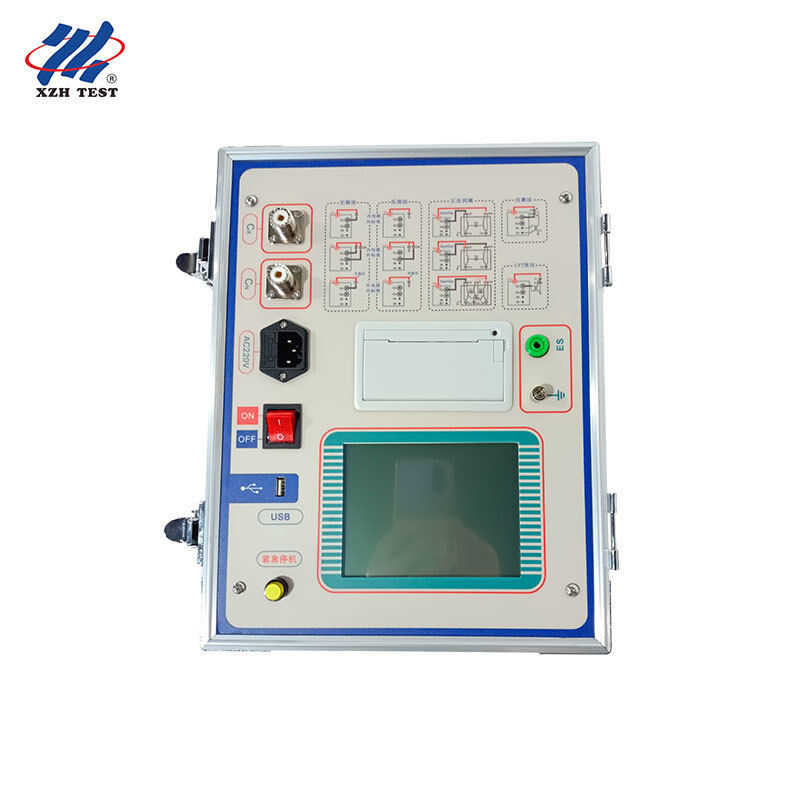

XHJS1000B डाइइलेक्ट्रिक लॉस टेस्टर (टैन डेल्टा टेस्ट सेट) | केबल फॉल्ट लोकेटर

XHJS1000B बिजली संयंत्रों, सबस्टेशनों और प्रयोगशालाओं के लिए एक उच्च-सटीकता स्वचालित डाइइलेक्ट्रिक लॉस (टैन डेल्टा) और कैपेसिटेंस इन्सुलेशन टेस्ट सेट है। यह एक एकीकृत उपकरण है जो एक डाइइलेक्ट्रिक लॉस टेस्ट ब्रिज, एक चर आवृत्ति बिजली आपूर्ति, एक स्टेप-अप ट्रांसफार्मर और एक SF6 उच्च-स्थिरता मानक कैपेसिटर को जोड़ता है, और यह साइट पर सभी प्रकार के उच्च वोल्टेज विद्युत उपकरणों के विद्युत हानि स्पर्शरेखा और कैपेसिटेंस को स्वचालित रूप से मापता है।

इसके लिए डिज़ाइन किया गया: बिजली संयंत्र और सबस्टेशन उच्च वोल्टेज परीक्षण दल, उच्च वोल्टेज उपकरण निर्माताओं की फैक्टरी परीक्षण प्रयोगशालाएं, तीसरे पक्ष के अंशांकन और निरीक्षण निकाय, और ट्रांसफार्मर और सीवीटी कमीशनिंग इंजीनियर जिन्हें साइट पर डाइइलेक्ट्रिक लॉस और कैपेसिटेंस को सटीक रूप से मापने की आवश्यकता है।

मुख्य विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	XHJS1000B
उत्पाद प्रकार	स्वचालित डाइइलेक्ट्रिक लॉस (टैन डेल्टा) और कैपेसिटेंस टेस्ट सेट
माप सीमा	0 – 100% (डाइइलेक्ट्रिक लॉस और कैपेसिटेंस)
एंटी-इंटरफेरेंस सिद्धांत	आवृत्ति रूपांतरण विधि
सीवीटी अनुपात	10 – 10000
परीक्षण आवृत्तियाँ	50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz, 55 / 65Hz
मानक कैपेसिटर	SF6 उच्च-स्थिरता मानक कैपेसिटर
सीवीटी टेस्ट	एक-चरणीय सीवीटी परीक्षण; उच्च वोल्टेज लीड को हटाए बिना मापें
बिजली की आपूर्ति	AC 220V ±10%
डिस्प्ले	बड़ा एलसीडी डिस्प्ले
डेटा स्टोरेज	डेटा प्रबंधन के साथ विशाल ऑन-बोर्ड डेटा स्टोरेज
इन्सुलेटिंग ऑयल टेस्ट	इन्सुलेशन कप के साथ इन्सुलेटिंग ऑयल डाइइलेक्ट्रिक लॉस टेस्ट का समर्थन करता है
अनुप्रयोग	बिजली संयंत्र, सबस्टेशन और प्रयोगशालाएं

मुख्य विशेषताएं

सभी परीक्षण मापदंडों को स्पष्ट रूप से पढ़ने के लिए बड़ा एलसीडी डिस्प्ले।

वैज्ञानिक और उन्नत डेटा प्रबंधन के साथ विशाल डेटा भंडारण।

कई परीक्षण मोड कैपेसिटेंस, डाइइलेक्ट्रिक लॉस और इन्सुलेशन प्रतिरोध माप को कवर करते हैं।

एक-चरणीय सीवीटी परीक्षण साइट पर माप दिनचर्या को सरल बनाता है।

उच्च वोल्टेज लीड को हटाए बिना सीवीटी निरीक्षण, आउटेज समय बचाता है।

C0 को मापने के लिए सीवीटी रिवर्स शील्डिंग विधि।

तेज, स्थिर परिणामों के लिए उच्च गति नमूनाकरण संकेत।

कई सुरक्षा उपाय उपकरण को सुरक्षित और विश्वसनीय बनाते हैं।

एकीकृत डिजाइन और आवृत्ति रूपांतरण एंटी-इंटरफेरेंस

एकीकृत संरचना

उपकरण एक इकाई में एक डाइइलेक्ट्रिक लॉस टेस्ट ब्रिज, एक चर आवृत्ति बिजली आपूर्ति, एक स्टेप-अप ट्रांसफार्मर और एक SF6 उच्च-स्थिरता मानक कैपेसिटर को एकीकृत करता है। उपकरण के अंदर एक उच्च वोल्टेज स्रोत इन्वर्टर परीक्षण उत्पन्न होता है, और ट्रांसफार्मर परीक्षण के तहत नमूने के लिए वोल्टेज बढ़ाता है।

आवृत्ति रूपांतरण एंटी-इंटरफेरेंस

50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz और 55 / 65Hz जैसी आवृत्तियों पर, एक डिजिटल नॉच फिल्टर पावर-फ्रीक्वेंसी इलेक्ट्रिक फील्ड के हस्तक्षेप से बचता है, मजबूत इलेक्ट्रिक फील्ड हस्तक्षेप के तहत सटीक माप की समस्या को हल करता है और बिजली कटौती के बाद जनरेटर द्वारा बिजली की आपूर्ति के मामले के लिए भी उपयुक्त है।

इन्सुलेटिंग ऑयल डाइइलेक्ट्रिक लॉस टेस्ट

इन्सुलेशन कप के साथ, वही उपकरण इन्सुलेटिंग तेल के डाइइलेक्ट्रिक लॉस का परीक्षण कर सकता है, जिससे इसका उपयोग उपकरण कैपेसिटेंस और लॉस माप से तेल की गुणवत्ता मूल्यांकन तक बढ़ जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: XHJS1000B डाइइलेक्ट्रिक लॉस टेस्टर किसके लिए डिज़ाइन किया गया है?

यह बिजली संयंत्र और सबस्टेशन उच्च वोल्टेज परीक्षण टीमों, उच्च वोल्टेज उपकरण निर्माताओं की फैक्टरी परीक्षण प्रयोगशालाओं, तीसरे पक्ष के अंशांकन और निरीक्षण निकायों, और ट्रांसफार्मर और सीवीटी कमीशनिंग इंजीनियरों के लिए डिज़ाइन किया गया है जिन्हें साइट पर डाइइलेक्ट्रिक लॉस और कैपेसिटेंस को सटीक रूप से मापने की आवश्यकता है।

Q2: उपकरण क्या मापता है?

यह स्वचालित रूप से सभी प्रकार के उच्च वोल्टेज विद्युत उपकरणों के विद्युत हानि स्पर्शरेखा (टैन डेल्टा) और कैपेसिटेंस को मापता है, साथ ही इन्सुलेशन प्रतिरोध माप भी करता है, और एक इन्सुलेशन कप के साथ यह इन्सुलेटिंग तेल के डाइइलेक्ट्रिक लॉस का भी परीक्षण कर सकता है।

Q3: यह मजबूत विद्युत चुम्बकीय हस्तक्षेप से कैसे निपटता है?

यह एक आवृत्ति रूपांतरण एंटी-इंटरफेरेंस सिद्धांत का उपयोग करता है। 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz और 55 / 65Hz जैसी आवृत्तियाँ उपलब्ध हैं, और एक डिजिटल नॉच फिल्टर पावर-फ्रीक्वेंसी इलेक्ट्रिक फील्ड हस्तक्षेप से बचता है, मजबूत क्षेत्र हस्तक्षेप के तहत सटीक माप की समस्या को हल करता है और बिजली कटौती के बाद जनरेटर पावर सप्लाई के लिए भी उपयुक्त है।

Q4: कौन से सीवीटी फ़ंक्शन समर्थित हैं?

उपकरण एक-चरणीय सीवीटी परीक्षण प्रदान करता है और उच्च वोल्टेज लीड को हटाए बिना सीवीटी को माप सकता है, C0 को मापने के लिए सीवीटी रिवर्स शील्डिंग विधि का उपयोग करता है, जिसमें 10 से 10000 का सीवीटी अनुपात रेंज होता है।

Q5: मुख्य विनिर्देश और बिजली की आपूर्ति क्या हैं?

इसमें 0-100% की माप सीमा है, एक अंतर्निहित संदर्भ के रूप में एक SF6 उच्च-स्थिरता मानक कैपेसिटर का उपयोग करता है, और AC 220V ±10% द्वारा संचालित होता है, जिसमें एक बड़ा एलसीडी डिस्प्ले और विशाल ऑन-बोर्ड डेटा स्टोरेज होता है।
