केबल दोष लोकेटर 10kV डिजिटल इन्सुलेशन प्रतिरोध परीक्षक 35TΩ मेगाओहमीटर XHMR-10KVA

Name: केबल दोष लोकेटर 10kV डिजिटल इन्सुलेशन प्रतिरोध परीक्षक 35TΩ मेगाओहमीटर XHMR-10KVA
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHMR-10KVA
Price: 4,115.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन, शानक्सी, चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	ISO,CE
मॉडल संख्या:	XHMR-10KVA

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

ISO,CE

मॉडल संख्या:

XHMR-10KVA

प्रमुखता देना:

High Light

प्रमुखता देना:

IP65 जलरोधक इन्सुलेशन प्रतिरोध परीक्षक

उच्च वोल्टेज डिजिटल मेगाहोममीटर

वारंटी के साथ केबल दोष लोकेटर

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

8-10 दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000units/वर्ष

उत्पाद का वर्णन

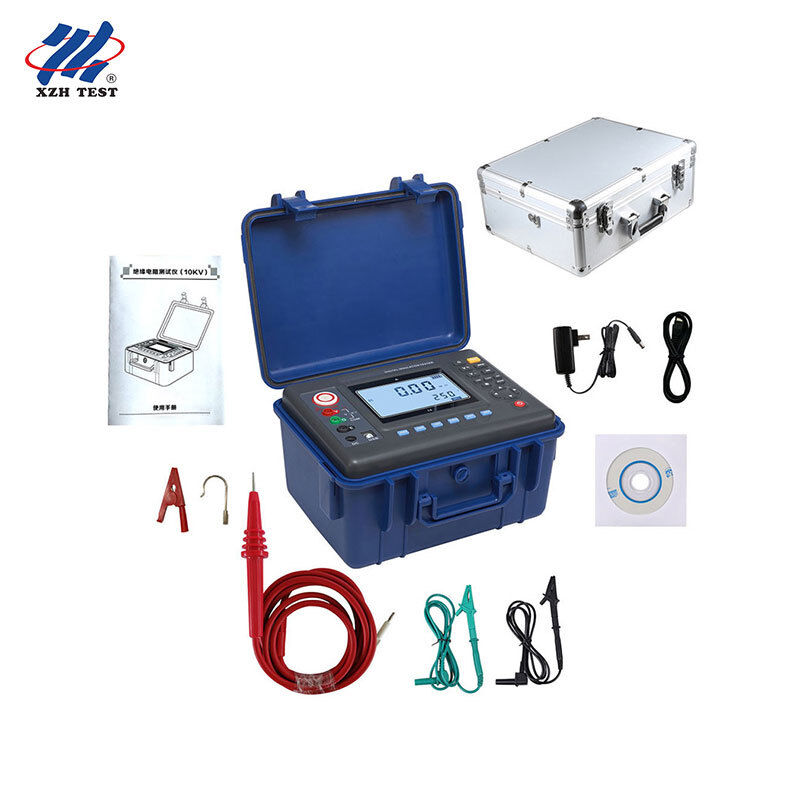

एक्सएचएमआर-10केवीए डिजिटल इंसुलेशन रेजिस्टेंस टेस्टर | केबल फॉल्ट लोकेटर

एक्सएचएमआर-10केवीबी एक पोर्टेबल हाई वोल्टेज डिजिटल इंसुलेशन रेजिस्टेंस टेस्टर (मेगोमीटर) है जो 10kV तक छह चयनात्मक परीक्षण वोल्टेज पर 0.01MΩ से 35TΩ तक इंसुलेशन रेजिस्टेंस मापता है, साथ ही डीसी/एसी वोल्टेज, डीसी करंट और कैपेसिटेंस माप भी करता है। अवशोषण अनुपात (डीएआर) और ध्रुवीकरण सूचकांक (पीआई) परीक्षण के साथ, 500-समूह ऑन-बोर्ड स्टोरेज और एक यूएसबी इंटरफ़ेस, यह 2.75 किग्रा फील्ड उपकरण में प्रयोगशाला-ग्रेड इंसुलेशन निदान प्रदान करता है।

इसके लिए डिज़ाइन किया गया: विद्युत रखरखाव और कमीशनिंग टीमें जो मोटर्स, जनरेटर, पावर ट्रांसफार्मर, स्विचगियर और पावर केबलों के इंसुलेशन का परीक्षण करती हैं - जिसमें यूटिलिटी सबस्टेशन क्रू, औद्योगिक संयंत्र विद्युत विभाग, उपकरण स्थापना ठेकेदार और तीसरे पक्ष के विद्युत निरीक्षण सेवा प्रदाता शामिल हैं जिन्हें ऑन-बोर्ड डेटा स्टोरेज और पीसी रिपोर्टिंग के साथ एक पोर्टेबल 10kV इंसुलेशन टेस्टर की आवश्यकता होती है।

मुख्य विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	एक्सएचएमआर-10केवीबी
परीक्षण कार्य	इंसुलेशन रेजिस्टेंस, वोल्टेज, डीसी करंट, कैपेसिटेंस
रेटेड वोल्टेज	250V / 500V / 1000V / 2500V / 5000V / 10kV
इंसुलेशन रेजिस्टेंस रेंज	0.01MΩ – 35TΩ (रिज़ॉल्यूशन 0.01MΩ)
डीसी वोल्टेज रेंज	0 – 1000V (रिज़ॉल्यूशन 0.1V)
एसी वोल्टेज रेंज	0 – 750V (रिज़ॉल्यूशन 0.1V)
डीसी करंट रेंज	0.1nA – 6mA (रिज़ॉल्यूशन 0.1nA)
कैपेसिटेंस रेंज	10nF – 50μF (रिज़ॉल्यूशन 10nF)
आउटपुट शॉर्ट-सर्किट करंट	≥6mA
अवशोषण अनुपात / ध्रुवीकरण सूचकांक	समर्थित (डीएआर / पीआई)
डेटा स्टोरेज	500 समूह
डिस्प्ले	4-बिट बड़ा एलसीडी, ग्रे स्क्रीन बैकलाइट, 108 × 65 मिमी
यूएसबी इंटरफ़ेस	पीसी सॉफ्टवेयर के माध्यम से डेटा अपलोड, सहेजें और प्रिंट करें
उपकरण का आकार	240 × 188 × 85 मिमी (एल/डब्ल्यू/एच)
उपकरण का वजन	2750 ग्राम (बैटरी सहित)
बिजली की आपूर्ति	12V रिचार्जेबल बैटरी
स्वचालित शट-डाउन	15 मिनट की निष्क्रियता
ढांकता हुआ ताकत	1 मिनट के लिए एसी 3kV / 50Hz
कार्य तापमान / आर्द्रता	-10°C से +50°C, <85%आरएच
भंडारण तापमान / आर्द्रता	-15°C से +55°C, <90%आरएच
सुरक्षा मानक	आईईसी61010-1, आईईसी1010-2-31, आईईसी61557-1/5, आईईसी60529 (आईपी54), कैट III 300V

मुख्य विशेषताएं

शॉर्ट सर्किट, ओवरलोड और कम बैटरी वोल्टेज के लिए सुरक्षा कार्य।

इंसुलेशन परीक्षण, अवशोषण अनुपात (डीएआर) माप, ध्रुवीकरण सूचकांक (पीआई) गणना और त्वरित परीक्षण का समर्थन करता है।

सुरक्षित संचालन के लिए प्रत्येक परीक्षण के पूरा होने पर अवशिष्ट वोल्टेज प्रदर्शित करता है।

उपकरण निष्क्रियता की अवधि के बाद स्वचालित रूप से बंद हो जाता है।

ऑन-साइट डेटा ट्रांसफर के लिए अंतर्निहित लिथियम बैटरी चार्जिंग फ़ंक्शन के साथ यूएसबी इंटरफ़ेस।

उपलब्ध वोल्टेज रेटिंग

मॉडल / विनिर्देश	रेटेड वोल्टेज	शॉर्ट-सर्किट करंट
एक्सएचएमआर-25	250V / 500V / 1000V / 2500V	3mA / 5mA
एक्सएचएमआर-50	500V / 1000V / 2500V / 5000V	3mA / 5mA
एक्सएचएमआर-100	1000V / 2500V / 5000V / 10000V	3mA / 5mA

फील्ड अनुप्रयोग

मोटर, जनरेटर और ट्रांसफार्मर इंसुलेशन परीक्षण

उपकरण को फिर से चालू करने से पहले नमी, संदूषण और उम्र बढ़ने का न्याय करने के लिए वाइंडिंग पर 10kV डीसी तक लागू होता है और इंसुलेशन प्रतिरोध, डीएआर और पीआई मान रिकॉर्ड करता है।

पावर केबल और स्विचगियर रखरखाव

निवारक रखरखाव के दौरान पावर केबल, बुशिंग और स्विचगियर की इंसुलेशन स्थिति की जांच करता है, और मरम्मत या दोष के बाद ढांकता हुआ अखंडता की पुष्टि करता है।

कमीशनिंग और स्वीकृति परीक्षण

स्थिर, मानक-संदर्भित परीक्षण वोल्टेज प्रदान करता है ताकि स्थापना ठेकेदार हैंडओवर से पहले इंसुलेशन स्वीकृति रिपोर्ट जारी कर सकें।

ऑन-साइट डेटा रिकॉर्डिंग और रिपोर्टिंग

500 माप समूहों तक स्टोर करता है और उन्हें यूएसबी पर पीसी पर अपलोड करता है, ताकि फील्ड इंजीनियरों को हाथ से कॉपी किए बिना संरचित इंसुलेशन परीक्षण रिकॉर्ड बनाने में मदद मिल सके।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: एक्सएचएमआर-10केवीए डिजिटल इंसुलेशन रेजिस्टेंस टेस्टर किसके लिए डिज़ाइन किया गया है?

यह विद्युत रखरखाव और कमीशनिंग टीमों के लिए बनाया गया है जो मोटर्स, जनरेटर, पावर ट्रांसफार्मर, स्विचगियर और पावर केबलों के इंसुलेशन का परीक्षण करती हैं - जिसमें यूटिलिटी सबस्टेशन क्रू, औद्योगिक संयंत्र विद्युत विभाग, उपकरण स्थापना ठेकेदार और तीसरे पक्ष के विद्युत निरीक्षण सेवा प्रदाता शामिल हैं जिन्हें ऑन-बोर्ड डेटा स्टोरेज के साथ एक पोर्टेबल 10kV इंसुलेशन टेस्टर की आवश्यकता होती है।

प्रश्न 2: यह कौन से परीक्षण वोल्टेज और प्रतिरोध रेंज का समर्थन करता है?

यह 250V, 500V, 1000V, 2500V, 5000V और 10kV के छह रेटेड परीक्षण वोल्टेज प्रदान करता है, और 0.01MΩ रिज़ॉल्यूशन के साथ 0.01MΩ से 35TΩ तक इंसुलेशन प्रतिरोध मापता है।

प्रश्न 3: क्या यह ध्रुवीकरण सूचकांक और अवशोषण अनुपात को माप सकता है?

हाँ। यह इकाई अवशोषण अनुपात (डीएआर) और ध्रुवीकरण सूचकांक (पीआई) दोनों माप का समर्थन करती है, जो केवल एक एकल प्रतिरोध रीडिंग के बजाय इंसुलेशन नमी और उम्र बढ़ने की स्थिति का न्याय करने के लिए आवश्यक हैं।

प्रश्न 4: माप डेटा कैसे संग्रहीत और स्थानांतरित किया जाता है?

यह ऑन-बोर्ड 500 समूहों तक के माप को संग्रहीत करता है और निगरानी सॉफ्टवेयर के साथ यूएसबी इंटरफ़ेस के माध्यम से पीसी से जुड़ता है, ताकि रिकॉर्ड को सीधे अपलोड, सहेजा और प्रिंट किया जा सके।

प्रश्न 5: यह किन सुरक्षा मानकों और सुरक्षा को पूरा करता है?

यह आईईसी61010-1, आईईसी1010-2-31 और आईईसी61557-1/5 के लिए डिज़ाइन किया गया है, आईईसी60529 (आईपी54) कैट III 300V और प्रदूषण ग्रेड 2 के साथ रेटेड है, और 1 मिनट के लिए एसी 3kV/50Hz के ढांकता हुआ ताकत परीक्षण पास करता है जिसमें केस इंसुलेशन प्रतिरोध कम से कम 50MΩ है।

अधिक मॉडल, सहायक उपकरण या पूर्ण विनिर्देशों के लिए, कृपया हमसे संपर्क करें।
