80kV पूर्ण स्वचालित ढांकता ताकत इन्सुलेटिंग तेल परीक्षक| XHYY102S

Name: 80kV पूर्ण स्वचालित ढांकता ताकत इन्सुलेटिंग तेल परीक्षक| XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102एस
Price: 4,115.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन शानक्सी चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	ISO CE
मॉडल संख्या:	XHYY102एस

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन शानक्सी चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

ISO CE

मॉडल संख्या:

XHYY102एस

प्रमुखता देना:

High Light

प्रमुखता देना:

80kV आउटपुट वोल्टेज डाइइलेक्ट्रिक स्ट्रेंथ इंसुलेटिंग ऑयल टेस्टर

उच्च सटीकता ट्रांसफार्मर तेल परीक्षक

पूरी तरह से स्वचालित बीडीवी परीक्षक

Trading Information

न्यूनतम आदेश मात्रा:

1 सेट

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5-8 कार्य दिवस

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

3000यूनिट/वर्ष

उत्पाद का वर्णन

XHYY102S इंसुलेटिंग ऑयल डाइइलेक्ट्रिक स्ट्रेंथ टेस्टर ट्रांसफार्मर, सर्किट ब्रेकर और अन्य तेल-निमग्न विद्युत उपकरणों में उपयोग किए जाने वाले इंसुलेटिंग तेलों के सटीक ब्रेकडाउन वोल्टेज (BDV) परीक्षण के लिए डिज़ाइन किया गया एक पूरी तरह से स्वचालित, तीन-कप डायग्नोस्टिक उपकरण है। राष्ट्रीय मानक GB/T507-2002, उद्योग मानक DL429.9-91, और नवीनतम पावर उद्योग मानक DL/T846.7-2004 के अनुसार स्वतंत्र रूप से विकसित और निर्मित, यह उपकरण पूरे परीक्षण चक्र के पूर्ण स्वचालन को प्राप्त करने के लिए अपने कोर के रूप में एक बड़े क्षमता वाले सिंगल-चिप माइक्रोकंट्रोलर को नियोजित करता है। यह उच्च माप सटीकता प्रदान करता है, परिचालन दक्षता में काफी सुधार करता है, और फील्ड कर्मियों की श्रम तीव्रता को काफी कम करता है।

तकनीकी विशिष्टताएँ

पैरामीटर	विनिर्देश
आउटपुट वोल्टेज	0–80 kV (वैकल्पिक उच्च रेंज)
बूस्टर क्षमता	1.5 kVA
वोल्टेज सटीकता	±(रीडिंग का 2% + 2 अंक)
बूस्ट स्पीड	2.0 / 2.5 / 3.0 / 3.5 kV/s (4 विकल्प, त्रुटि 0.2 kV/s)
पावर डिस्टॉर्शन रेट	< 1%
इलेक्ट्रोड गैप	मानक 2.5 मिमी
टेस्ट कप कॉन्फ़िगरेशन	तीन-कप (एक साथ या क्रमिक परीक्षण)
परीक्षणों की संख्या	1–6 बार (उपयोगकर्ता-चयन योग्य)
स्थायी समय	1–9 मिनट (उपयोगकर्ता-चयन योग्य, डिफ़ॉल्ट 5 मिनट)
परीक्षण मानक	GB1986 / GB2002 / कस्टम-परिभाषित
आयाम	670 × 420 × 410 मिमी
उपकरण का वजन	42 किग्रा

परिचालन स्थितियाँ

पैरामीटर	विनिर्देश
परिवेश तापमान	0°C से +40°C
सापेक्ष आर्द्रता	≤ 85% RH
कार्यरत बिजली की आपूर्ति	AC 220V ± 10%
पावर फ्रीक्वेंसी	50 हर्ट्ज ± 10%
बिजली की खपत	< 200 W

मुख्य प्रदर्शन विशेषताएँ

बड़े क्षमता वाले MCU नियंत्रण— वाइड-रेंज वॉचडॉग सर्किट के साथ सिंगल-चिप माइक्रोकंट्रोलर स्थिर, विश्वसनीय संचालन सुनिश्चित करता है और विस्तारित परीक्षण सत्रों के दौरान सिस्टम क्रैश को रोकता है।

पर्यावरण निगरानी और सुरक्षा— अंतर्निहित तापमान और आर्द्रता सेंसर वास्तविक समय प्रदर्शन के साथ, साथ ही परीक्षण शुरू होने से पहले संभावित सुरक्षा खतरों के बारे में ऑपरेटरों को सचेत करने के लिए ग्राउंडिंग अलार्म फ़ंक्शन।

बहु-मानक अनुपालन— GB1986 और GB2002 राष्ट्रीय मानक विधियों के साथ-साथ विभिन्न क्षेत्रों और अनुप्रयोगों में विविध परीक्षण आवश्यकताओं को पूरा करने के लिए उपयोगकर्ता-परिभाषित कस्टम मोड के साथ पूर्व-प्रोग्राम किया गया।

सटीक ऑयल कप डिज़ाइन— विशेष ग्लास वन-टाइम कास्टिंग के साथ तीन-कप कॉन्फ़िगरेशन तेल रिसाव और हस्तक्षेप को समाप्त करता है; उच्च-वोल्टेज टर्मिनल नमूनाकरण सीधे A/D कनवर्टर में फ़ीड होता है, जो बेहतर माप सटीकता के लिए एनालॉग सर्किट त्रुटियों को बायपास करता है।

व्यापक सुरक्षा— एकीकृत ओवर-करंट, ओवर-वोल्टेज, और शॉर्ट-सर्किट सुरक्षा मजबूत एंटी-इंटरफेरेंस क्षमता और उत्कृष्ट विद्युत चुम्बकीय संगतता के साथ विद्युत रूप से शोर वाले वातावरण में सुरक्षित संचालन के लिए।

चयन योग्य बूस्ट दर— चार बूस्ट गति विकल्प (2.0–3.5 kV/s) ऑपरेटरों को विभिन्न तेल प्रकारों और स्थिति आकलन के लिए परीक्षण प्रोफ़ाइल को अनुकूलित करने की अनुमति देते हैं।

अंतर्निहित थर्मल प्रिंटर— तत्काल प्रलेखन और अनुपालन रिपोर्टिंग के लिए व्यक्तिगत और औसत बहु-परीक्षण परीक्षण परिणामों का तत्काल हार्ड-कॉपी आउटपुट।

उपकरण पैनल अवलोकन

घटक	कार्य
एलसीडी स्क्रीन	दिनांक, समय, परिचालन पैरामीटर, परीक्षण परिणाम और मेनू संकेत प्रदर्शित करता है
फ़ंक्शन कुंजियाँ	परिचालन पैरामीटर नेविगेट और सेट करें
प्रिंटर	एकल और एकाधिक परीक्षण परिणामों का औसत प्रिंट करता है
बूस्ट रेट स्विच	चार अलग-अलग बूस्ट दर विकल्पों में से चुनें
सूचक प्रकाश	सक्रिय संचालन चरणों को इंगित करने के लिए प्रबुद्ध होता है
ऑयल कप कवर	ऑयल कप डालने/निकालने के लिए खोलें; परीक्षण के लिए बंद होना चाहिए
तापमान और आर्द्रता सेंसर	डिजिटल डिस्प्ले के लिए परिवेश तापमान (°C) और सापेक्ष आर्द्रता को मापता है
ग्राउंड पोल	विश्वसनीय ग्राउंड कनेक्शन टर्मिनल
पावर सॉकेट	AC 220V 50Hz पावर इनपुट
पावर स्विच	उपकरण पावर चालू/बंद को नियंत्रित करता है
उच्च वोल्टेज संकेत	उच्च वोल्टेज खतरे के लिए त्रिकोणीय चेतावनी संकेतक

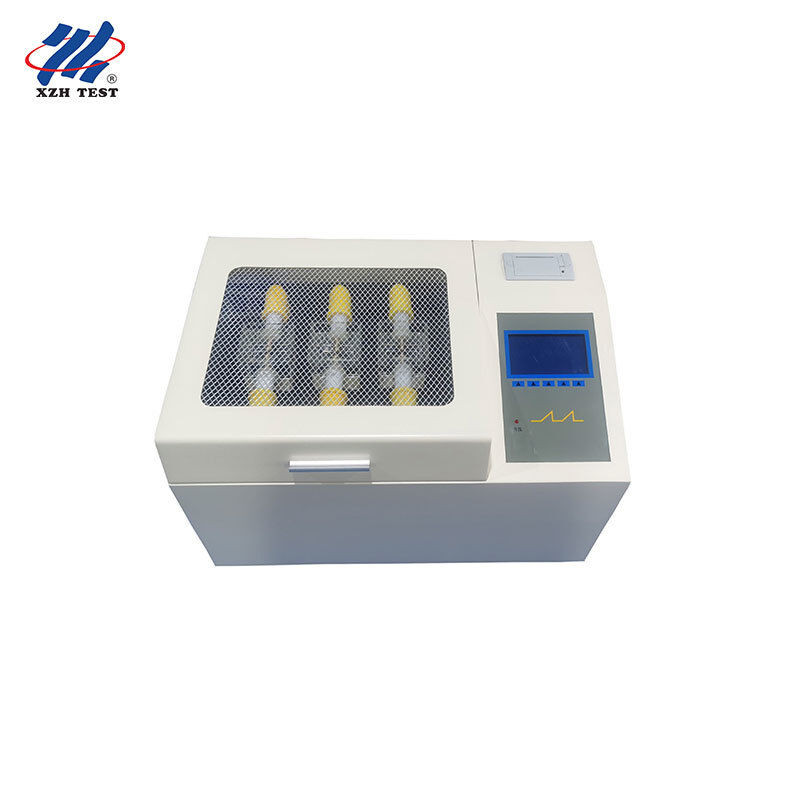

उत्पाद छवि

XHYY102S

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह टेस्टर तीसरे पक्ष के विद्युत परीक्षण और प्रमाणन प्रयोगशालाओं के लिए उपयुक्त है?

हाँ, XHYY102S स्वतंत्र परीक्षण प्रयोगशालाओं के लिए एक उत्कृष्ट विकल्प है जो प्रमाणित तेल विश्लेषण सेवाएं प्रदान करती हैं। GB/T507-2002 और DL/T846.7-2004 मानकों का इसका अनुपालन यह सुनिश्चित करता है कि प्रमाणन उद्देश्यों के लिए परिणाम कानूनी रूप से बचाव योग्य हैं। तीन-कप डिज़ाइन कई नमूनों के तेजी से थ्रूपुट को सक्षम बनाता है, जबकि अंतर्निहित थर्मल प्रिंटर व्यक्तिगत परीक्षण डेटा और गणना किए गए औसत के साथ तत्काल हार्ड-कॉपी रिपोर्ट उत्पन्न करता है — ISO/IEC 17025 मान्यता प्राप्त सुविधाओं में ऑडिट ट्रेल्स और ग्राहक प्रलेखन के लिए आदर्श।

Q2: क्या इस उपकरण का उपयोग ट्रांसफार्मर मरम्मत और नवीनीकरण कार्यशालाओं में किया जा सकता है?

बिल्कुल। ट्रांसफार्मर सेवा केंद्र तेल की गुणवत्ता को सत्यापित करने के लिए रखरखाव प्रक्रियाओं से पहले और बाद में इंसुलेटिंग तेल का नियमित रूप से परीक्षण करते हैं। XHYY102S की चयन योग्य बूस्ट दरें (2.0–3.5 kV/s) और अनुकूलन योग्य परीक्षण गणना (1–6 बार) त्वरित स्क्रीनिंग और विस्तृत स्थिति मूल्यांकन दोनों के लिए लचीलापन प्रदान करती हैं। प्रत्यक्ष A/D नमूनाकरण वास्तुकला एनालॉग सर्किट बहाव को समाप्त करती है, लगातार पुनरावृत्ति प्रदान करती है जिस पर मरम्मत तकनीशियन पुन: कंडीशनिंग निर्णय लेते समय भरोसा कर सकते हैं।

Q3: इंसुलेटिंग तेल रीसाइक्लिंग और पुनर्जनन सुविधाओं में इसका प्रदर्शन कैसा है?

उपयोग किए गए ट्रांसफार्मर तेल की बड़ी मात्रा को संसाधित करने वाले तेल पुनर्जनन संयंत्रों को पुन: उपयोग विनिर्देशों को पूरा करने वाले पुनर्जीवित तेल को सत्यापित करने के लिए तेजी से, विश्वसनीय BDV परीक्षण की आवश्यकता होती है। XHYY102S का तीन-कप कॉन्फ़िगरेशन आने वाले, इन-प्रोसेस और आउटगोइंग तेल नमूनों के समानांतर परीक्षण को सक्षम बनाता है, जिससे वर्कफ़्लो दक्षता में काफी सुधार होता है। उपकरण के वाइड-रेंज वॉचडॉग सर्किट और एंटी-क्रैश सुरक्षा उच्च-थ्रूपुट पुनर्जनन संचालन के विशिष्ट विस्तारित, निरंतर परीक्षण सत्रों के दौरान निर्बाध संचालन सुनिश्चित करते हैं।

Q4: क्या यह ट्रांसफार्मर निर्माण गुणवत्ता नियंत्रण लाइनों के लिए उपयुक्त है?

हाँ। ट्रांसफार्मर निर्माताओं को उपकरण उत्पादन लाइन छोड़ने से पहले फैक्ट्री स्वीकृति परीक्षण (FAT) के हिस्से के रूप में कठोर तेल ढांकता हुआ परीक्षण की आवश्यकता होती है। XHYY102S GB1986 और GB2002 मानक विधियों, साथ ही एक कस्टम-परिभाषित मोड का समर्थन करता है, जिससे निर्माताओं को विशिष्ट ग्राहक विनिर्देशों या अंतरराष्ट्रीय मानकों से मेल खाने वाले परीक्षण अनुक्रमों को प्रोग्राम करने की अनुमति मिलती है। इसका माइक्रोप्रोसेसर-नियंत्रित, पूरी तरह से स्वचालित संचालन ऑपरेटर निर्भरता को कम करता है और उत्पादन शिफ्टों में लगातार, दोहराने योग्य QC डेटा सुनिश्चित करता है।

Q5: क्या इस टेस्टर को निवारक रखरखाव सेवा ठेकेदारों द्वारा फील्ड में तैनात किया जा सकता है?

कई साइटों पर औद्योगिक ग्राहकों की सेवा करने वाले स्वतंत्र विद्युत रखरखाव ठेकेदारों को XHYY102S के मजबूत डिजाइन और स्व-निहित कार्यक्षमता से लाभ होता है। इसके 42 किग्रा वजन (विश्वसनीय 80kV आउटपुट के लिए एक महत्वपूर्ण 1.5 kVA बूस्टर को दर्शाते हुए) के बावजूद, एकीकृत पैनल लेआउट — एकल फ्रंट पैनल पर एलसीडी डिस्प्ले, फ़ंक्शन कुंजियाँ, प्रिंटर और नियंत्रण को मिलाकर — ग्राहक सबस्टेशनों पर कुशल सेटअप और संचालन को सक्षम बनाता है। पर्यावरण निगरानी सेंसर (तापमान और आर्द्रता) प्रत्येक परीक्षण परिणाम के लिए संदर्भ प्रदान करते हैं, जिससे अंतिम-ग्राहक समीक्षा के लिए रिपोर्ट की विश्वसनीयता बढ़ती है।
