| उत्पत्ति के प्लेस: | शीआन शानक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | XHYY102 |

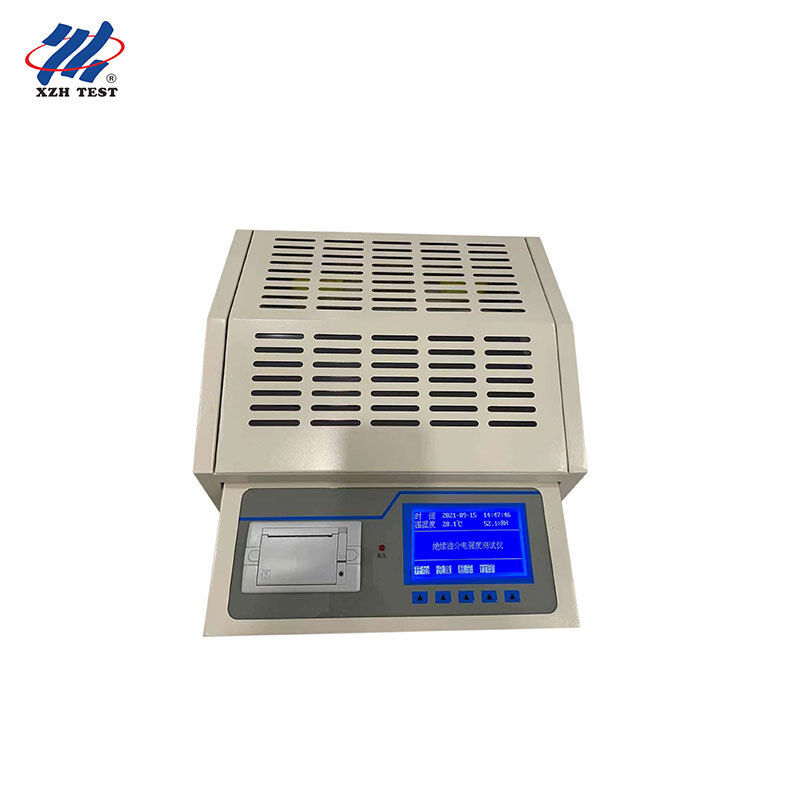

XHYY102 इंसुलेटिंग ऑयल डाइइलेक्ट्रिक स्ट्रेंथ टेस्टर एक उच्च-सटीकता, पूरी तरह से डिजिटल औद्योगिक उपकरण है जिसे राष्ट्रीय मानक GB507-1986 और उद्योग मानक DL/T846.7-2004 के अनुसार स्वतंत्र रूप से विकसित किया गया है। विभिन्न थ्रूपुट आवश्यकताओं को पूरा करने के लिए सिंगल-कप, थ्री-कप और मल्टी-कप कॉन्फ़िगरेशन में उपलब्ध, यह उपकरण इनडोर और आउटडोर परीक्षण स्थानों के बीच आसान परिवहन के लिए एक पोर्टेबल संरचना प्रदान करता है। इसका पूरी तरह से स्वचालित डिजिटल माइक्रो कंप्यूटर नियंत्रण विश्वसनीय माप प्रदर्शन, मजबूत एंटी-इंटरफेरेंस क्षमता और परिचालन सुरक्षा प्रदान करता है — यह इसे विभिन्न फील्ड और प्रयोगशाला वातावरणों में नियमित ट्रांसफार्मर तेल डाइइलेक्ट्रिक स्ट्रेंथ परीक्षण के लिए एक सुलभ और व्यावहारिक विकल्प बनाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| आउटपुट वोल्टेज | 0–80 kV |
| बूस्टर क्षमता | 1.5 kVA |
| माप सटीकता | ±3% |
| वोल्टेज विरूपण दर | < 3% |
| बूस्ट गति | 0.5–5.0 kV/s (समायोज्य) |
| इलेक्ट्रोड गैप | मानक 2.5 मिमी |
| टेस्ट कप विकल्प | सिंगल-कप / थ्री-कप / मल्टी-कप (कॉन्फ़िगर करने योग्य) |
| बूस्ट आवृत्ति | 1–9 बार (उपयोगकर्ता-चयन योग्य) |
| स्थायी समय | 15 मिनट (समायोज्य) |
| बूस्ट अंतराल | 5 मिनट (समायोज्य) |
| परीक्षण मानक | GB507-1986 / GB507-2002 / DL429 / IEC156 / कस्टम |
| आयाम | 465 × 385 × 425 मिमी |
| पैरामीटर | विनिर्देश |
|---|---|
| परिवेश तापमान | 0°C से +45°C |
| सापेक्ष आर्द्रता | < 75% RH |
| कार्यशील बिजली की आपूर्ति | AC 220V ± 10% |
| बिजली आवृत्ति | 50 Hz ± 1 Hz |
| बिजली की खपत | 200 W |
| मॉडल वेरिएंट | कप कॉन्फ़िगरेशन | के लिए सबसे उपयुक्त |
|---|---|---|
| सिंगल-कप | 1 तेल कप | कम-मात्रा परीक्षण, फील्ड सेवा, बजट-जागरूक अनुप्रयोग |
| थ्री-कप | 3 तेल कप | मानक प्रयोगशाला और कार्यशाला परीक्षण, मध्यम थ्रूपुट |
| मल्टी-कप | एकाधिक तेल कप | उच्च-थ्रूपुट प्रयोगशाला और उत्पादन लाइन क्यूसी परीक्षण |
| घटक | कार्य |
|---|---|
| एलसीडी स्क्रीन | दिनांक, समय, संचालन पैरामीटर, परीक्षण परिणाम और मेनू संकेत प्रदर्शित करता है |
| फ़ंक्शन कुंजियाँ | संचालन पैरामीटर का चयन और कॉन्फ़िगर करें |
| प्रिंटर | तत्काल दस्तावेज़ीकरण के लिए परीक्षण परिणाम प्रिंट करता है |
| प्रेस स्विच | एक-स्पर्श ऑपरेशन के साथ ढक्कन खोलता या बंद करता है |
| संकेतक लाइट | प्रगति में सक्रिय संचालन चरणों को इंगित करने के लिए प्रबुद्ध होता है |
| ऑयल कप टैंक कवर | ऑयल कप डालने/निकालने के लिए खोलें; परीक्षण से पहले बंद होना चाहिए |
| तापमान और आर्द्रता सेंसर | परिवेश तापमान और सापेक्ष आर्द्रता को मापता है, डिजिटल डिस्प्ले में परिवर्तित करता है |
| ग्राउंड पोल | विश्वसनीय ग्राउंड कनेक्शन टर्मिनल |
| पावर सॉकेट और स्विच | AC 220V 50Hz पावर इनपुट और ऑन/ऑफ नियंत्रण |
