| उत्पत्ति के प्लेस: | शीआन शानक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | एक्सएचबीबी128बी |

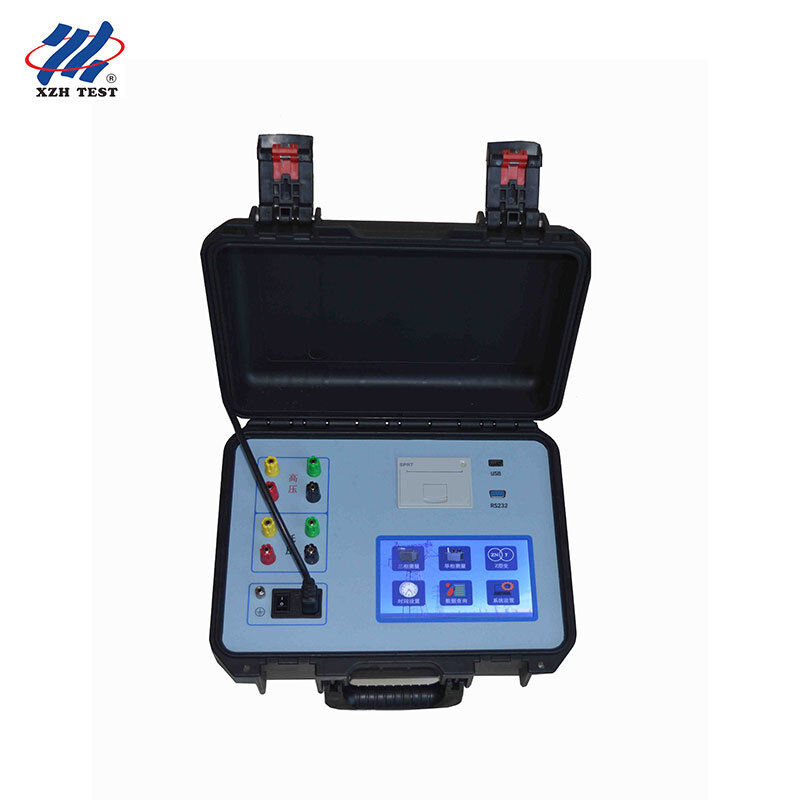

XHBB128B ट्रांसफार्मर घूर्णन अनुपात परीक्षक (TTR)यह एक उच्च परिशुद्धता वाला, तीन चरणों वाला नैदानिक उपकरण है जिसे पावर ट्रांसफार्मर के मोड़ अनुपात और वोल्टेज अनुपात के त्वरित, सटीक माप के लिए डिज़ाइन किया गया है।ट्रांसफार्मर मोड़ अनुपात परीक्षण कई परिदृश्यों में एक महत्वपूर्ण आवश्यकता है: विनिर्माण QC के दौरान, नए ट्रांसफार्मर के चालू होने से पहले, और बिजली उद्योग की निवारक परीक्षण प्रक्रियाओं के अनुसार।टैप चेंजर के प्रदर्शन का आकलन करता है, इंटर-टर्न शॉर्ट सर्किट का पता लगाता है, और समानांतर संचालन संगतता की पुष्टि करता है।एक स्वामित्व वाले तीन-चरण सटीक इन्वर्टर आपूर्ति द्वारा संचालित XHBB128B बेहतर माप अखंडता के लिए ग्रिड हार्मोनिक हस्तक्षेप को समाप्त करता हैइसके 7 इंच के रंगीन टचस्क्रीन एलसीडी, व्यापक सुरक्षा सूट और मजबूत फील्ड-तैयार आवरण इसे उत्पादन लाइनों, फील्ड कमीशनिंग,और नियमित रखरखाव.
| पैरामीटर | विनिर्देश |
|---|---|
| माप | |
| परीक्षण रेंज | 0. 9 10000 |
| सटीकता (0.9 ¢ 500) | ±0.1% + 2 अंक |
| सटीकता (501 ¢ 2000) | ±0.2% + 2 अंक |
| सटीकता (2001 ₹10000) | ±0.5% + 2 अंक |
| संकल्प | 0.0001 न्यूनतम |
| आउटपुट वोल्टेज | लोड के अनुसार स्वतः समायोजन |
| ऊर्जा और पर्यावरण | |
| कार्य शक्ति आपूर्ति | AC 220V ± 10%, 50 ± 1 Hz |
| परिवेश का तापमान | -10°C से +40°C |
| सापेक्ष आर्द्रता | ≤ 85%, कोई संघनक नहीं |
| शारीरिक | |
| आयाम (मुख्य इकाई) | 360 × 290 × 170 मिमी |
| आयाम (केबल बॉक्स) | 360 × 290 × 170 मिमी |
| वजन (मुख्य इकाई) | 5.9 किलो |
| वजन (केबल बॉक्स) | 5.65 किलोग्राम |
| घटक | कार्य |
|---|---|
| 7-इंच का टचस्क्रीन एलसीडी | डिजिटल बैकलाइट समायोजन के साथ रंग टच डिस्प्ले; ऑपरेशन मेनू और परीक्षण परिणाम दिखाता है |
| उच्च वोल्टेज टर्मिनल | पीला, हरा, लाल, काला ️ ट्रांसफार्मर HV पक्ष पर चरण A, B, C और तटस्थ (O) से कनेक्ट करें |
| कम वोल्टेज टर्मिनल | पीला, हरा, लाल, काला ️ ट्रांसफार्मर LV पक्ष पर चरणों a, b, c और तटस्थ (o) से कनेक्ट करें |
| AC220V पावर इनपुट | उपकरण के लिए पावर इनपुट, AC220V बिजली की आपूर्ति से कनेक्ट करें |
| सुरक्षात्मक आधार | ऑपरेटर सुरक्षा के लिए विश्वसनीय ग्राउंडिंग टर्मिनल |
| RS232 / USB पोर्ट | डेटा निर्यात के लिए सीरियल संचार और यूएसबी स्टोरेज |
| अंतर्निहित प्रिंटर | माप पूरा होने के तुरंत बाद परीक्षण के परिणामों को प्रिंट करें |
यदि परीक्षण के परिणाम असामान्य दिखाई देते हैं, तो निम्न स्व-परीक्षण प्रक्रिया का उपयोग करके उपकरण का सत्यापन किया जा सकता हैः
उच्च वोल्टेज वाले पीले/हरे/लाल/काला क्लिप को एक साथ जोड़ें और इसी तरह निम्न वोल्टेज वाले पीले/हरे/लाल/काला क्लिप को छोटा करें।कनेक्शन मोड के रूप में Y-Y-0 या D-D-0 का चयन करें और माप शुरू करने के लिए OK दबाएंएक सामान्य उपकरण 1 प्रदर्शित करेगा।0000कोई अन्य रीडिंग एक संभावित उपकरण समस्या है कि सेवा की आवश्यकता है इंगित करता है।
वैकल्पिक रूप से, उच्च-वोल्टेज और निम्न-वोल्टेज परीक्षण लाइन क्लैंप को एक साथ शॉर्टकट किया जा सकता है (वायर किए गए छोरों को विश्वसनीय रूप से जुड़ा हुआ सुनिश्चित करें) ।
