ट्रांसफार्मर वाइंडिंग विरूपण विश्लेषक आवृत्ति स्वीप के साथ XHBX1502

ट्रांसफार्मर वाइंडिंग विरूपण विश्लेषक आवृत्ति स्वीप के साथ XHBX1502

उत्पाद का विवरण:
उत्पत्ति के प्लेस: शीआन शानक्सी चीन
ब्रांड नाम: XZH TEST
प्रमाणन: ISO CE
मॉडल संख्या: एक्सएचबीएक्स1502
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन शानक्सी चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
ISO CE
मॉडल संख्या:
एक्सएचबीएक्स1502
प्रमुखता देना:

High Light

प्रमुखता देना:

खंडित आवृत्ति स्वीप माप ट्रांसफार्मर वाइंडिंग विरूपण विश्लेषक

,

डीडीएस आधारित डिजिटल उच्च-गति आवृत्ति स्वीपिंग आवृत्ति प्रतिक्रिया विश्लेषक

,

वायरलेस ब्लूटूथ इंटरफेस ट्रांसफार्मर परीक्षक

Trading Information
न्यूनतम आदेश मात्रा:
1 सेट
मूल्य:
बातचीत योग्य
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5-8 कार्य दिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
3000यूनिट/वर्ष
उत्पाद का वर्णन

XHBX1502 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन एनालाइज़र एक उन्नत गैर-विनाशकारी नैदानिक ​​उपकरण है जो फ्रीक्वेंसी रिस्पांस एनालिसिस (FRA) तकनीक पर आधारित है, जिसे 63kV से 500kV तक रेटेड पावर ट्रांसफार्मर में आंतरिक यांत्रिक दोषों का पता लगाने के लिए डिज़ाइन किया गया है। जब एक ट्रांसफार्मर का निर्माण किया जाता है, तो प्रत्येक वाइंडिंग में उसके वितरित कैपेसिटेंस (Ci) और इंडक्टेंस (Li) मापदंडों द्वारा निर्धारित एक अद्वितीय, स्थिर आवृत्ति प्रतिक्रिया हस्ताक्षर होता है। शॉर्ट-सर्किट दोष, परिवहन प्रभाव, भूकंपीय गतिविधि, या थ्रू-फॉल्ट करंट से विद्युत चुम्बकीय बल जैसी घटनाएं वाइंडिंग को भौतिक रूप से विस्थापित या विकृत कर सकती हैं, इन वितरित मापदंडों को बदल सकती हैं और आवृत्ति प्रतिक्रिया में मापने योग्य परिवर्तन उत्पन्न कर सकती हैं। XHBX1502 इन हस्ताक्षरों को कैप्चर करने और तुलना करने के लिए DDS-आधारित डिजिटल हाई-स्पीड फ्रीक्वेंसी स्वीपिंग का उपयोग करता है, प्रतिक्रिया विचलन के परिमाण, स्थान और दिशा को मापता है ताकि यह निर्धारित किया जा सके कि ट्रांसफार्मर को प्रमुख मरम्मत की आवश्यकता है या नहीं - यह सब बिना किसी आक्रामक परीक्षण या तेल निकालने के।

तकनीकी विशिष्टताएँ
पैरामीटर विनिर्देश
माप प्रदर्शन
आयाम माप रेंज -120 dB से +20 dB
आयाम माप सटीकता 0.1 dB
स्कैनिंग आवृत्ति सटीकता 0.005%
इन-फेज परीक्षण दोहराव 99.9%
सिग्नल विशेषताएँ
सिग्नल इनपुट प्रतिबाधा 1 MΩ
सिग्नल आउटपुट प्रतिबाधा 50 Ω
सिग्नल आउटपुट आयाम ±20 V
अनुप्रयोग और भौतिक
लागू ट्रांसफार्मर रेटिंग 63 kV – 500 kV
उपकरण आयाम (L×W×H) 340 × 240 × 210 मिमी
केस आयाम (L×W×H) 370 × 280 × 260 मिमी
केबल बॉक्स आयाम (L×W×H) 420 × 300 × 300 मिमी
समग्र वजन 20 किग्रा
पर्यावरण
संचालन तापमान -10℃ से +40℃
भंडारण तापमान -20℃ से +70℃
सापेक्ष आर्द्रता < 90%, गैर-संक्षेपण
मुख्य प्रदर्शन विशेषताएँ
DDS-आधारित डिजिटल हाई-स्पीड फ्रीक्वेंसी स्वीप — डायरेक्ट डिजिटल सिंथेसिस (DDS) तकनीक माप आवृत्ति रेंज में सटीक, दोहराने योग्य उत्तेजना संकेत उत्पन्न करती है, जो 0.005% स्कैनिंग आवृत्ति सटीकता और 99.9% इन-फेज परीक्षण दोहराव प्रदान करती है ताकि पहले और बाद के तुलनाओं के लिए अत्यधिक विश्वसनीय हो।
सेगमेंटेड फ्रीक्वेंसी स्वीप माप — आवृत्ति स्पेक्ट्रम को स्वचालित रूप से अनुकूलित खंडों में विभाजित करता है, विशिष्ट वाइंडिंग विरूपण मोड - रेडियल बकलिंग, अक्षीय टेलीस्कोपिंग और हूप संपीड़न के प्रति सबसे संवेदनशील आवृत्ति बैंड में माप रिज़ॉल्यूशन को केंद्रित करता है।
वाइड डायनामिक रेंज विश्लेषण — (-120dB) से (+20dB) आयाम माप रेंज सूक्ष्म प्रारंभिक वाइंडिंग परिवर्तनों और सकल विरूपण हस्ताक्षरों दोनों को कैप्चर करती है, जिसमें सामान्य उम्र बढ़ने के प्रभावों और दोष-संबंधित संरचनात्मक परिवर्तनों के बीच महीन भेदभाव के लिए 0.1dB रिज़ॉल्यूशन होता है।
वायरलेस ब्लूटूथ इंटरफ़ेस — एकीकृत ब्लूटूथ कनेक्टिविटी उन्नत विश्लेषण, रिपोर्ट निर्माण और डेटाबेस प्रबंधन के लिए पीसी या टैबलेट पर वायरलेस डेटा ट्रांसफर को सक्षम करती है — सबस्टेशन कार्यक्षेत्र में केबल अव्यवस्था को समाप्त करती है।
गैर-विनाशकारी परीक्षण पद्धति — फ्रीक्वेंसी रिस्पांस एनालिसिस के लिए तेल निकालने, आंतरिक पहुंच की आवश्यकता नहीं होती है, और न ही उच्च-वोल्टेज उत्तेजना की आवश्यकता होती है — इसे वैकल्पिक नैदानिक ​​विधियों की तुलना में स्वाभाविक रूप से सुरक्षित और तेज बनाती है, जबकि वाइंडिंग विरूपण के लिए समान या बेहतर पहचान संवेदनशीलता प्रदान करती है।
थ्री-फेज तुलनात्मक विश्लेषण — सभी तीन चरणों से फ्रीक्वेंसी रिस्पांस हस्ताक्षरों को एक साथ कैप्चर और ओवरले करता है, जिससे अंतर-चरण विचलन की तत्काल दृश्य तुलना सक्षम होती है जो असममित वाइंडिंग विरूपण का संकेत देती है।
रग्ड फील्ड-रेडी पैकेजिंग — एल्यूमीनियम मिश्र धातु उपकरण केस और अलग केबल बॉक्स परिवहन और भंडारण के दौरान मजबूत सुरक्षा प्रदान करते हैं, जिसमें 20 किग्रा का कुल सिस्टम वजन पोर्टेबिलिटी को 63kV–500kV परीक्षण के लिए उपकरण क्षमता के साथ संतुलित करता है।

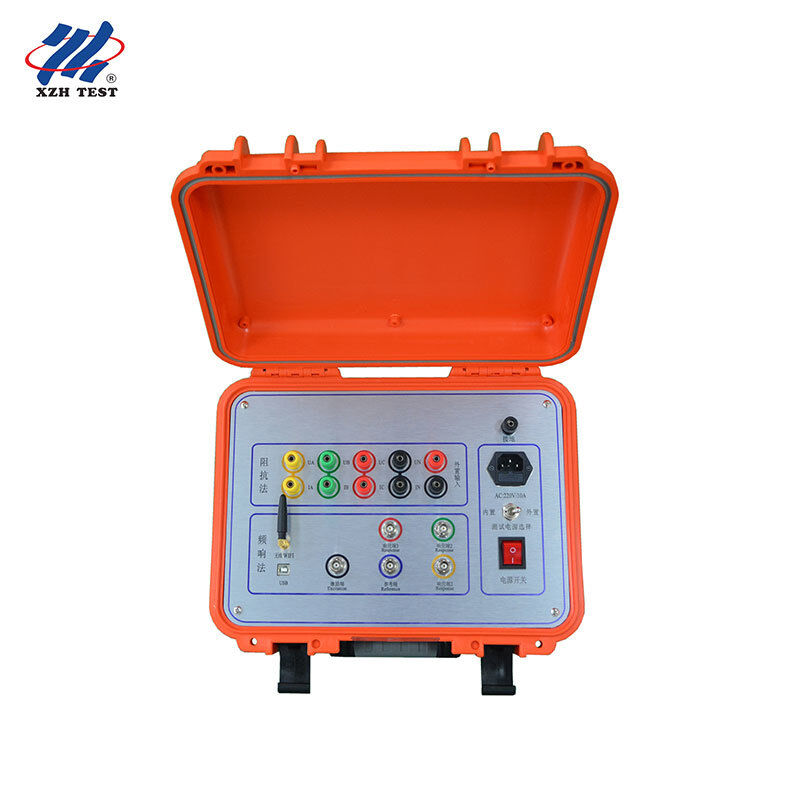

उत्पाद छवि

XHBX1502

अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह विश्लेषक ट्रांसफार्मर स्थिति निगरानी और नैदानिक ​​विशेषज्ञों के लिए उपयुक्त है?
हाँ, XHBX1502 ट्रांसफार्मर स्थिति निगरानी कार्यक्रमों के लिए एक आवश्यक उपकरण है। तेल परीक्षण या विद्युत माप के विपरीत जो माध्यमिक प्रभावों का पता लगाते हैं, FRA सीधे वाइंडिंग की यांत्रिक अखंडता को मापता है — स्वयं भौतिक संरचना। नैदानिक ​​विशेषज्ञ ट्रांसफार्मर के स्वस्थ होने पर (निर्माण के बाद या कमीशनिंग के बाद) एक बेसलाइन फ्रीक्वेंसी रिस्पांस फिंगरप्रिंट स्थापित कर सकते हैं, फिर संचित दोष जोखिम, थर्मल साइकलिंग और उम्र बढ़ने से प्रगतिशील विरूपण का पता लगाने के लिए आवधिक पुनः परीक्षण कर सकते हैं। 99.9% दोहराव यह सुनिश्चित करता है कि देखे गए परिवर्तन माप परिवर्तनशीलता के बजाय वास्तविक संरचनात्मक विकास का प्रतिनिधित्व करते हैं।
Q2: क्या उच्च-वोल्टेज सबस्टेशन रखरखाव इंजीनियर इसका उपयोग नियमित निरीक्षण के लिए कर सकते हैं?
बिल्कुल। 63kV–500kV ट्रांसफार्मर बेड़े का प्रबंधन करने वाली सबस्टेशन रखरखाव टीमें FRA परीक्षण को निर्धारित आउटेज रखरखाव कार्यक्रमों में एकीकृत कर सकती हैं। XHBX1502 का DDS-आधारित स्वचालित फ्रीक्वेंसी स्वीप और ब्लूटूथ वायरलेस डेटा ट्रांसफर परीक्षण वर्कफ़्लो को सुव्यवस्थित करता है: उपकरण कनेक्ट करें, स्वचालित स्वीप अनुक्रम शुरू करें, और तुलनात्मक फ्रीक्वेंसी रिस्पांस प्लॉट की समीक्षा करें। सेगमेंटेड स्वीप सुविधा नैदानिक ​​संवेदनशीलता को बनाए रखते हुए परीक्षण अवधि को अनुकूलित करती है, जिससे यह एक ही निर्धारित आउटेज विंडो के दौरान कई ट्रांसफार्मर का परीक्षण करना व्यावहारिक हो जाता है।
Q3: यह ट्रांसफार्मर फैक्ट्री परीक्षण और आर एंड डी विभागों की सेवा कैसे करता है?
ट्रांसफार्मर निर्माता और आर एंड डी केंद्र डिजाइन सत्यापन, प्रकार परीक्षण और गुणवत्ता आश्वासन के लिए एफआरए का उपयोग करते हैं। XHBX1502 की उच्च-रिज़ॉल्यूशन माप श्रृंखला (0.005% आवृत्ति सटीकता, 0.1dB आयाम सटीकता, 99.9% दोहराव) वाइंडिंग डिजाइन विकल्पों के इंजीनियरिंग विश्लेषण, विनिर्माण सहनशीलता की जांच और ट्रांसफार्मर के पूरे सेवा जीवन के लिए फैक्ट्री बेसलाइन हस्ताक्षरों की स्थापना के लिए आवश्यक सटीकता प्रदान करती है। वायरलेस ब्लूटूथ इंटरफ़ेस उन्नत पोस्ट-प्रोसेसिंग, डिजाइन सिमुलेशन के मुकाबले तुलना और फैक्ट्री संदर्भ डेटा के संग्रह के साथ इंजीनियरिंग वर्कस्टेशन के साथ निर्बाध एकीकरण को सक्षम करता है।
Q4: क्या यह पोस्ट-फॉल्ट इलेक्ट्रिकल फोरेंसिक जांच टीमों के लिए उपयुक्त है?
जब एक ट्रांसफार्मर एक प्रमुख थ्रू-फॉल्ट या सुरक्षात्मक रिले ऑपरेशन का अनुभव करता है, तो फोरेंसिक जांचकर्ताओं को यह निर्धारित करने की आवश्यकता होती है कि ट्रांसफार्मर सेवा में लौटने के लिए सुरक्षित है या मरम्मत की आवश्यकता है। XHBX1502 महत्वपूर्ण यांत्रिक अखंडता साक्ष्य प्रदान करता है: प्री-फॉल्ट बेसलाइन (या सिस्टर-यूनिट बेसलाइन के मुकाबले) के मुकाबले पोस्ट-फॉल्ट फ्रीक्वेंसी रिस्पांस की तुलना से पता चलता है कि वाइंडिंग चली गई है या नहीं। यह वस्तुनिष्ठ, मात्रात्मक डेटा बीमा दावों के प्रसंस्करण, वारंटी विवाद समाधान और नियामक घटना रिपोर्टिंग के लिए आवश्यक है — अक्सर सेवा में सीधी वापसी निर्णय और एक अनावश्यक, महंगा आंतरिक निरीक्षण के बीच अंतर बनाता है।
Q5: क्या परिवहन और लॉजिस्टिक्स बीमा मूल्यांकनकर्ता क्षति सत्यापन के लिए इसका उपयोग कर सकते हैं?
जब बड़े पावर ट्रांसफार्मर को सड़क, रेल या समुद्र द्वारा ले जाया जाता है, तो यांत्रिक झटके और कंपन के संपर्क में आने से वाइंडिंग विस्थापन हो सकता है, भले ही बाहरी क्षति दिखाई न दे। बीमा मूल्यांकनकर्ता और लॉजिस्टिक्स प्रदाता प्री-ट्रांसपोर्ट बेसलाइन माप और पोस्ट-डिलीवरी सत्यापन के लिए XHBX1502 का उपयोग कर सकते हैं। एक स्थिर फ्रीक्वेंसी रिस्पांस हस्ताक्षर पुष्टि करता है कि ट्रांसफार्मर आंतरिक यांत्रिक क्षति के बिना परिवहन से बच गया, कार्गो बीमा साइन-ऑफ के लिए वस्तुनिष्ठ साक्ष्य प्रदान करता है और सभी पक्षों को क्षति कब और कहाँ हुई, इस बारे में विवादों से बचाता है। उपकरण का 20 किग्रा कुल सिस्टम वजन इसे प्रेषण और प्राप्ति दोनों स्थानों पर तैनाती के लिए व्यावहारिक बनाता है।
