वायरलेस इंटरफेस के साथ पोर्टेबल ट्रांसफार्मर टेस्टर| XHBX1501

Name: वायरलेस इंटरफेस के साथ पोर्टेबल ट्रांसफार्मर टेस्टर| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: एक्सएचबीएक्स1501
Price: 4,115.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन शानक्सी चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	ISO CE
मॉडल संख्या:	एक्सएचबीएक्स1501

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन शानक्सी चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

ISO CE

मॉडल संख्या:

एक्सएचबीएक्स1501

प्रमुखता देना:

High Light

प्रमुखता देना:

वायरलेस ब्लूटूथ इंटरफेस ट्रांसफार्मर परीक्षक

वायरलेस वाई-फाई इंटरफेस ट्रांसफार्मर परीक्षण उपकरण

पोर्टेबल ट्रांसफार्मर विश्लेषक

Trading Information

न्यूनतम आदेश मात्रा:

1 सेट

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5-8 कार्य दिवस

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

3000यूनिट/वर्ष

उत्पाद का वर्णन

XHBX1501 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन एनालाइज़र 63kV से 500kV तक रेटेड पावर ट्रांसफार्मर में आंतरिक यांत्रिक दोषों का गैर-विनाशकारी पता लगाने के लिए डिज़ाइन किया गया एक पोर्टेबल, पीसी-संचालित फ्रीक्वेंसी रिस्पांस एनालिसिस (FRA) उपकरण है। प्रत्येक ट्रांसफार्मर वाइंडिंग में इसके वितरित कैपेसिटेंस (Ci) और इंडक्टेंस (Li) मापदंडों द्वारा निर्धारित एक अनूठी फ्रीक्वेंसी रिस्पांस सिग्नेचर होती है। वाइंडिंग को भौतिक रूप से विस्थापित करने वाली घटनाएं - जैसे शॉर्ट-सर्किट दोष, परिवहन प्रभाव, या विद्युत चुम्बकीय बल - इन सिग्नेचर को बदल देती हैं। XHBX1501 उच्च-सटीकता माप के लिए लैपटॉप-प्लस-माइक्रोकंट्रोलर आर्किटेक्चर का उपयोग करता है, जो ब्लूटूथ या वाई-फाई के माध्यम से एक साथी पीसी को डेटा संचारित करता है जो स्वचालित रूप से परिणामों को संसाधित करता है, पेशेवर वर्ड-फॉर्मेट रिपोर्ट तैयार करता है, और दीर्घकालिक स्थिति रुझानों के लिए बेसलाइन सिग्नेचर को संग्रहीत करता है। इसकी दोहरी-मोड माप क्षमता - रैखिक स्वीप फ्रीक्वेंसी और खंडित स्वीप फ्रीक्वेंसी विधियों को मिलाकर - स्थापित और उभरते चीनी उद्योग प्रथाओं दोनों के साथ संगतता सुनिश्चित करती है।

XH1501 बनाम XH1502 श्रृंखला: XHBX1501 ब्लूटूथ/वाई-फाई कनेक्टिविटी, दोहरी-मोड (रैखिक + खंडित) स्वीप, और स्वचालित वर्ड रिपोर्ट जनरेशन की पेशकश करने वाला पीसी-संचालित वायरलेस कॉन्फ़िगरेशन है। XHBX1502 अंतर्निहित एलसीडी, डीडीएस-आधारित स्वीप, और उच्चतर ±20V सिग्नल आउटपुट के साथ स्टैंडअलोन टचस्क्रीन कॉन्फ़िगरेशन है।

तकनीकी विशिष्टताएँ

पैरामीटर	विनिर्देश
माप प्रदर्शन
इन-फेज टेस्ट दोहराव	99.9%
स्कैनिंग फ्रीक्वेंसी सटीकता	0.005%
एनालॉग-टू-डिजिटल सैंपलिंग	डुअल-चैनल 16-बिट हाई-स्पीड ए/डी
फ्रीक्वेंसी स्केल डिस्प्ले	रैखिक और लॉगरिदमिक (उपयोगकर्ता-चयन योग्य)
सिग्नल विशेषताएँ
सिग्नल आउटपुट एम्प्लीट्यूड	±20 V (सॉफ्टवेयर-समायोज्य, अधिकतम पीक ±10V)
सिग्नल आउटपुट प्रतिबाधा	50 Ω
सिग्नल इनपुट प्रतिबाधा	1 MΩ
कनेक्टिविटी और डेटा
वायरलेस इंटरफेस	ब्लूटूथ + वाई-फाई (डुअल वायरलेस)
नियंत्रण वास्तुकला	लैपटॉप पीसी + माइक्रोकंट्रोलर (एमसीयू)
रिपोर्ट प्रारूप	स्वचालित रूप से उत्पन्न दस्तावेज़
स्वीप मोड	रैखिक स्वीप + खंडित स्वीप (डुअल मोड)
अनुप्रयोग और भौतिक
लागू ट्रांसफार्मर रेटिंग	63 kV – 500 kV
आवरण	एल्यूमीनियम मिश्र धातु उपकरण केस (लाल)
पोर्टेबिलिटी	फील्ड डिप्लॉयमेंट के लिए कॉम्पैक्ट, हल्का डिज़ाइन

मुख्य प्रदर्शन विशेषताएँ

डुअल वायरलेस कनेक्टिविटी — एक साथ ब्लूटूथ और वाई-फाई इंटरफेस नियंत्रण लैपटॉप को लचीला वायरलेस डेटा ट्रांसमिशन प्रदान करते हैं, जिससे उपकरण और पीसी के बीच केबल कनेक्शन समाप्त हो जाते हैं, जिससे एक सुरक्षित, अव्यवस्थित सबस्टेशन कार्यक्षेत्र सेटअप होता है।
डुअल-मोड फ्रीक्वेंसी स्वीप — एक ही उपकरण में रैखिक स्वीप फ्रीक्वेंसी और खंडित स्वीप फ्रीक्वेंसी माप क्षमताओं दोनों को जोड़ता है, जो वर्तमान में चीनी बिजली उद्योग में अपनाई गई दो प्रमुख तकनीकी दृष्टिकोणों के साथ संगतता सुनिश्चित करता है। उपयोगकर्ता प्रत्येक परीक्षण परिदृश्य के लिए इष्टतम मोड का चयन कर सकते हैं।
एमसीयू प्रेसिजन के साथ पीसी-संचालित आर्किटेक्चर — समर्पित सिंगल-चिप माइक्रोकंट्रोलर के साथ युग्मित लैपटॉप नियंत्रण, पूर्ण पीसी की डेटा प्रोसेसिंग, भंडारण और विज़ुअलाइज़ेशन क्षमताओं के साथ एम्बेडेड हार्डवेयर की माप सटीकता को जोड़ता है — उपकरण प्रदर्शन सीमाओं के बिना जटिल तुलनात्मक विश्लेषण को सक्षम करता है।
स्वचालित रूप से उत्पन्न पेशेवर रिपोर्ट — साथी सॉफ्टवेयर स्वचालित रूप से परीक्षण परिणामों का विश्लेषण करता है और वर्ड प्रारूप में पूर्ण इलेक्ट्रॉनिक दस्तावेज़ उत्पन्न करता है, जिसमें फ्रीक्वेंसी रिस्पांस प्लॉट, विचलन विश्लेषण और नैदानिक निष्कर्ष शामिल हैं — कमीशनिंग रिकॉर्ड या रखरखाव रिपोर्ट के रूप में तत्काल वितरण के लिए तैयार।
डुअल-चैनल 16-बिट हाई-स्पीड ए/डी — उच्च-रिज़ॉल्यूशन एनालॉग-टू-डिजिटल सैंपलिंग सूक्ष्म तरंग परिवर्तन को कैप्चर करती है — यहां तक कि टैप चेंजर स्विचिंग घटनाएं भी ऑन-साइट परीक्षण के दौरान स्पष्ट रूप से दिखाई देने वाले वक्र भिन्नता उत्पन्न करती हैं, जिससे माप संवेदनशीलता की वास्तविक समय पुष्टि होती है।
चयन योग्य रैखिक/लॉगरिदमिक फ्रीक्वेंसी डिस्प्ले — क्षैतिज फ्रीक्वेंसी अक्ष रैखिक और लॉगरिदमिक स्केलिंग दोनों का समर्थन करता है, जिससे उपयोगकर्ताओं को वह डिस्प्ले मोड चुनने की अनुमति मिलती है जो उनके नैदानिक उद्देश्यों के लिए सबसे अधिक प्रासंगिक फ्रीक्वेंसी क्षेत्रों को सबसे अच्छा उजागर करता है।
सॉफ्टवेयर-समायोज्य सिग्नल एम्प्लीट्यूड — आउटपुट सिग्नल एम्प्लीट्यूड को सॉफ्टवेयर के माध्यम से नियंत्रित किया जाता है जिसमें ±10V का अधिकतम पीक एम्प्लीट्यूड होता है, जिससे विभिन्न ट्रांसफार्मर आकारों और वाइंडिंग कॉन्फ़िगरेशन के लिए ड्राइव स्तरों का अनुकूलन सक्षम होता है।
बेसलाइन-स्वतंत्र निदान — एक ज्ञात-स्वस्थ ट्रांसफार्मर के लिए ऐतिहासिक फ्रीक्वेंसी रिस्पांस डेटा के बिना भी, दोषपूर्ण और स्वस्थ कॉइल के बीच स्पेक्ट्रा के तुलनात्मक विश्लेषण से दोष मूल्यांकन सक्षम होता है। मूल वाइंडिंग फ्रीक्वेंसी डेटा, जब उपलब्ध हो, दीर्घकालिक प्रदर्शन ट्रैकिंग और भविष्य कहनेवाला रखरखाव योजना को महत्वपूर्ण रूप से बढ़ाता है।

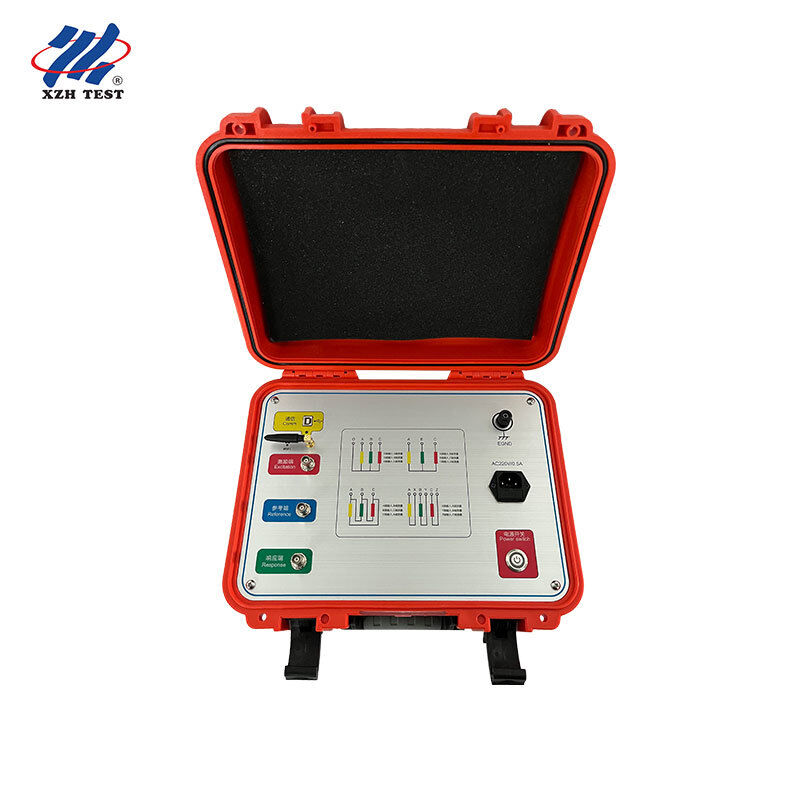

उत्पाद छवि

XHBX1501

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह विश्लेषक मोबाइल फील्ड टेस्ट और डायग्नोस्टिक सेवा प्रदाताओं के लिए उपयुक्त है?

हाँ, XHBX1501 को विशेष रूप से मोबाइल डायग्नोस्टिक सेवा प्रदाताओं के लिए डिज़ाइन किया गया है जो कई क्लाइंट सबस्टेशनों की यात्रा करते हैं। लैपटॉप-आधारित आर्किटेक्चर का मतलब है कि फील्ड तकनीशियन सभी क्लाइंट साइटों पर उपकरण को नियंत्रित करने के लिए एक एकल मानक लैपटॉप ले जा सकते हैं — एक मालिकाना उपकरण इंटरफ़ेस सीखने की आवश्यकता नहीं है। वायरलेस ब्लूटूथ/वाई-फाई कनेक्टिविटी सबस्टेशन कार्यक्षेत्र में केबल ट्रिपिंग खतरों को समाप्त करती है, जबकि स्वचालित रूप से उत्पन्न वर्ड रिपोर्ट मौके पर ही पेशेवर, क्लाइंट-तैयार दस्तावेज़ीकरण का उत्पादन करती है। दोहरी-मोड स्वीप क्षमता सुनिश्चित करती है कि कोई भी चीनी उद्योग मानक एक विशेष क्लाइंट का पालन करता है, इसके बावजूद संगतता सुनिश्चित होती है।

Q2: क्या यह उपकरण वायरलेस डेटा संग्रह के साथ रिमोट मॉनिटरिंग का समर्थन कर सकता है?

बिल्कुल। XHBX1501 के डुअल वायरलेस इंटरफेस (ब्लूटूथ + वाई-फाई) लचीले परिनियोजन परिदृश्यों को सक्षम करते हैं जो स्टैंडअलोन उपकरण मेल नहीं खा सकते हैं। तकनीशियन सुरक्षित दूरी से, या सबस्टेशन नियंत्रण कक्ष के भीतर से भी नियंत्रण लैपटॉप का संचालन करते हुए ट्रांसफार्मर टर्मिनलों पर उपकरण की स्थिति बना सकते हैं। वाई-फाई इंटरफ़ेस उन परिदृश्यों के लिए लंबी दूरी की कनेक्टिविटी का समर्थन करता है जहां ऑपरेटर को सक्रिय उपकरणों से भौतिक अलगाव बनाए रखने की आवश्यकता होती है, और स्वचालित रूप से उत्पन्न वर्ड रिपोर्ट को पोस्ट-प्रोसेसिंग देरी के बिना सहयोगात्मक निदान के लिए दूरस्थ इंजीनियरिंग टीमों को तुरंत ईमेल किया जा सकता है।

Q3: यह पुरानी ट्रांसफार्मर अवसंरचना मूल्यांकन कार्यक्रमों की सेवा कैसे करता है?

बड़ी संख्या में पुरानी ट्रांसफार्मर वाले उपयोगिताओं को प्रतिस्थापन और नवीनीकरण बजट को प्राथमिकता देने के लिए व्यवस्थित, लागत प्रभावी स्थिति मूल्यांकन की आवश्यकता होती है। XHBX1501 का लैपटॉप-आधारित आर्किटेक्चर इन कार्यक्रमों के लिए आदर्श है: एक एकल मानक-इश्यू लैपटॉप विभिन्न सबस्टेशनों में तैनात कई उपकरणों के लिए नियंत्रण मंच के रूप में काम कर सकता है, जिसमें सभी परीक्षण डेटा एक सामान्य डेटाबेस में केंद्रीकृत होते हैं। दोहरी-मोड स्वीप दोनों विरासत तुलना बेसलाइन (आमतौर पर रैखिक स्वीप) और आधुनिक खंडित स्वीप विश्लेषण के साथ संगतता सुनिश्चित करता है, जिससे सार्थक रुझान सक्षम होता है, भले ही ऐतिहासिक माप विभिन्न उपकरण पीढ़ियों के साथ लिए गए हों।

Q4: क्या यह विद्युत इंजीनियरिंग शिक्षा और अनुसंधान संस्थानों के लिए उपयुक्त है?

उच्च-वोल्टेज इंजीनियरिंग और ट्रांसफार्मर निदान पढ़ाने वाले विश्वविद्यालय और अनुसंधान संस्थान XHBX1501 के पीसी-संचालित आर्किटेक्चर से लाभान्वित होते हैं। छात्र प्रयोगशाला प्रदर्शनों के दौरान लैपटॉप स्क्रीन पर संपूर्ण माप और विश्लेषण वर्कफ़्लो का निरीक्षण कर सकते हैं, न केवल परीक्षण निष्पादन को समझते हैं, बल्कि अंतर्निहित फ्रीक्वेंसी रिस्पांस सिद्धांतों को भी समझते हैं। पूर्ण डेटा सेट के साथ स्वचालित रूप से उत्पन्न वर्ड रिपोर्ट स्नातक अनुसंधान परियोजनाओं का समर्थन करती है जिन्हें प्रलेखित प्रयोगात्मक साक्ष्य की आवश्यकता होती है, जबकि दोहरी-मोड स्वीप क्षमता रैखिक और खंडित स्वीप पद्धतियों के बीच तुलनात्मक अध्ययन को सक्षम करती है — एफआरए नैदानिक तकनीकों पर अकादमिक प्रकाशनों के लिए मूल्यवान।

Q5: क्या स्वतंत्र विद्युत इंजीनियरिंग परामर्श फर्म ट्रांसफार्मर स्थिति सर्वेक्षण के लिए इसका उपयोग कर सकती हैं?

कई उपयोगिता, औद्योगिक और वाणिज्यिक ग्राहकों के लिए ट्रांसफार्मर स्थिति सर्वेक्षण करने वाली स्वतंत्र इंजीनियरिंग परामर्श फर्मों को ऐसे उपकरणों की आवश्यकता होती है जो मानकीकृत, पेशेवर डिलिवरेबल्स का उत्पादन करते हैं। XHBX1501 का स्वचालित वर्ड रिपोर्ट जनरेशन फील्ड परीक्षण के बाद आमतौर पर होने वाले समय लेने वाले मैनुअल रिपोर्ट लेखन को समाप्त करता है, जिससे परामर्शदाताओं को साइट छोड़ने से पहले ग्राहकों को अंतिम रिपोर्ट वितरित करने में सक्षम बनाया जाता है। वायरलेस कनेक्टिविटी परामर्शदाता को ट्रांसफार्मर टर्मिनलों पर उपकरण के प्रदर्शन करते समय एक सुरक्षित क्षेत्र से लैपटॉप संचालित करने की अनुमति देती है, और दोहरी-मोड माप क्षमता का मतलब है कि एक एकल उपकरण सभी ग्राहकों की सेवा करता है, भले ही उनकी पसंदीदा तकनीकी मानक हो।
