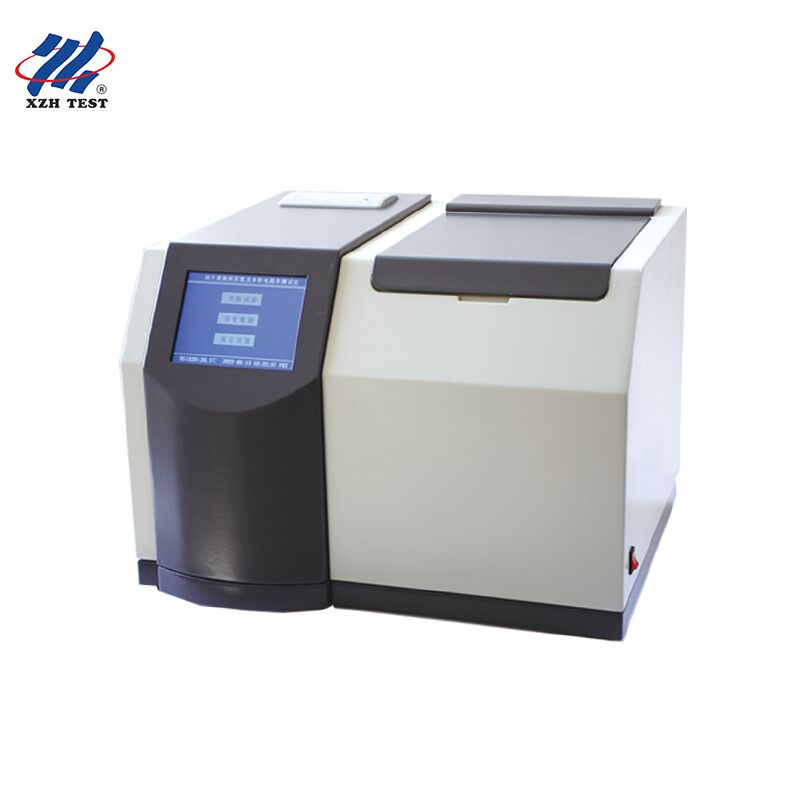

एलसीडी टचस्क्रीन के साथ ओटीडी और डीडीएफ ट्रांसफार्मर परीक्षक

XHYS101

XHYS101 अछूता तेल Dielectric हानि परीक्षक dielectric हानि मूल्य, सापेक्ष परमिटिविटी,विद्युत शक्ति उपकरणों में लागू इन्सुलेटिंग तरल पदार्थों का वॉल्यूम प्रतिरोधउन्नत एकल चिप माइक्रो कंप्यूटर प्रौद्योगिकी को एकीकृत करके, उपकरण पूरे परीक्षण कार्यप्रवाह के अनियंत्रित स्वचालन को महसूस करता है, जिसमें तापमान रैंप-अप शामिल है,सटीक तापमान रखरखाव, उच्च परिशुद्धता डेटा नमूनाकरण, गणितीय संचालन, वास्तविक समय में परिणाम प्रदर्शन, रिपोर्ट मुद्रण और दीर्घकालिक डेटा भंडारण।

तकनीकी विनिर्देश

☆ बिजली आपूर्ति वोल्टेजः एसी 220V±10%

☆ बिजली आपूर्ति आवृत्तिः 50Hz/60Hz ± 1%

☆ माप रेंजः क्षमताः 5pF~200pF

सापेक्ष पारगम्यताः 1,000 ¢30.000

डायलेक्ट्रिक हानि कारक: 0.00001 ₹100

डीसी प्रतिरोधः 2.5 MΩm20 TΩm

माप की सटीकता: सापेक्ष परमिटिविटीः ±(1 ¢10) %

डायलेक्ट्रिक हानि कारकः ± ((५% रीडिंग ± ०.०००२)

डीसी प्रतिरोधः ± 10% रीडिंग

संकल्पः क्षमताः 0.01pF

सापेक्ष पारगम्यताः 0.001

डायलेक्ट्रिक हानि कारकः 0.00001

तापमान माप सीमाः 40 ̊120°C

तापमान माप त्रुटिः ±0.5°C

एसी परीक्षण वोल्टेजः 200-2200V, निरंतर समायोज्य, आवृत्ति 50Hz

डीसी परीक्षण वोल्टेजः 0 ¢ 500V, निरंतर समायोज्य

बिजली की खपतः 500W

समस्या निवारण
1. स्क्रीन "इलेक्ट्रोड कप शॉर्ट सर्किट" प्रदर्शित करता है.
उत्तरः सबसे पहले, जांचें कि क्या आंतरिक और बाहरी इलेक्ट्रोड के पोजिशनिंग ग्रूव संरेखित हैं, फिर जांचें कि क्या "आंतरिक इलेक्ट्रोड" ढीला है। मुख्य बात यह जांचना है कि क्या आंतरिक इलेक्ट्रोड ढीला है.
2. स्क्रीन प्रदर्शित करता है "कृपया [खाली कप कैलिब्रेशन] निष्पादित करें".
उत्तरः खाली कप कैपेसिटी वैल्यू 60±5pF के दायरे के भीतर नहीं होने पर खाली कप कैलिब्रेशन की आवश्यकता होती है।1 तेल कटोरे के आंतरिक और बाहरी इलेक्ट्रोड ठीक से नहीं रखे गए हैं या आंतरिक इलेक्ट्रोड ठीक से इकट्ठा नहीं किया गया है2 तेल का कटोरा साफ नहीं है, और आंतरिक और बाहरी इलेक्ट्रोड के बीच अशुद्धियां हैं, जिन्हें साफ करने की आवश्यकता है।
3. बज़ 5 बार बजता है और उपकरण पावर-ऑन इंटरफेस पर लौटता है.
उत्तर: 1 जांचें कि खाली कप क्षमता मूल्य 60±5pF की सीमा के भीतर है, 2 जांचें कि तेल कप सही ढंग से रखा गया है और क्या कोई डिस्चार्ज है।
4डीसी प्रतिरोध को मापते समय, विद्युत रासायनिक समय 60 सेकंड में अपरिवर्तित रहता है।
उत्तर: जांचें कि उपकरण की घड़ी चल रही है या नहीं और घड़ी को समायोजित करें।
5. यदि सेट वोल्टेज पैरामीटर का सबसे छोटा महत्वपूर्ण अंक शून्य नहीं है तो क्या करें?
उत्तरः सेट वोल्टेज मान को कम करने के लिए [कम करें] कुंजी का प्रयोग करें, और फिर इसे समायोजित करने के लिए [अधिक करें] कुंजी का उपयोग करें।
