बड़े पावर ट्रांसफार्मर के लिए ट्रांसफार्मर डीसी प्रतिरोध परीक्षक

Name: बड़े पावर ट्रांसफार्मर के लिए ट्रांसफार्मर डीसी प्रतिरोध परीक्षक
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: एक्सएचजेड1340ए
Price: 4,115.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE/ISO
मॉडल संख्या:	एक्सएचजेड1340ए

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE/ISO

मॉडल संख्या:

एक्सएचजेड1340ए

प्रमुखता देना:

High Light

प्रमुखता देना:

40A उच्च धारा चरण-विभाजन परीक्षण

एक साथ उच्च-निम्न वोल्टेज कनेक्शन

थ्री-फेज मैग्नेटिक असिस्ट डिगाउसिंग

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5-8 काम के दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

️ लक्ष्य अनुप्रयोग:अल्ट्रा-हाई वोल्टेज (यूएचवी) सबस्टेशन कमीशनिंग टीमों और 330kV750kV वर्ग के उपकरणों को संभालने वाली बड़ी पावर ट्रांसफार्मर परीक्षण प्रयोगशालाओं के लिए डिज़ाइन किया गया। मानक 20A फील्ड परीक्षकों से अलग,XHZ1340A 40A उच्च-वर्तमान एकल-चरण और 20A + 20A तीन-चरण एक साथ उत्पादन प्रदान करता है ️ विशेष रूप से उच्च एमवीए पावर ट्रांसफार्मर में पाए जाने वाले अति-कम प्रतिरोध घुमाव के लिए डिज़ाइन किया गया, जनरेटर स्टेप-अप (जीएसयू) इकाइयां, और इंटरकनेक्शन ट्रांसफार्मर जहां माइक्रो-ओहम स्तर पर माप सटीकता स्वीकृति परीक्षण और दोष के बाद फोरेंसिक विश्लेषण के लिए महत्वपूर्ण है।

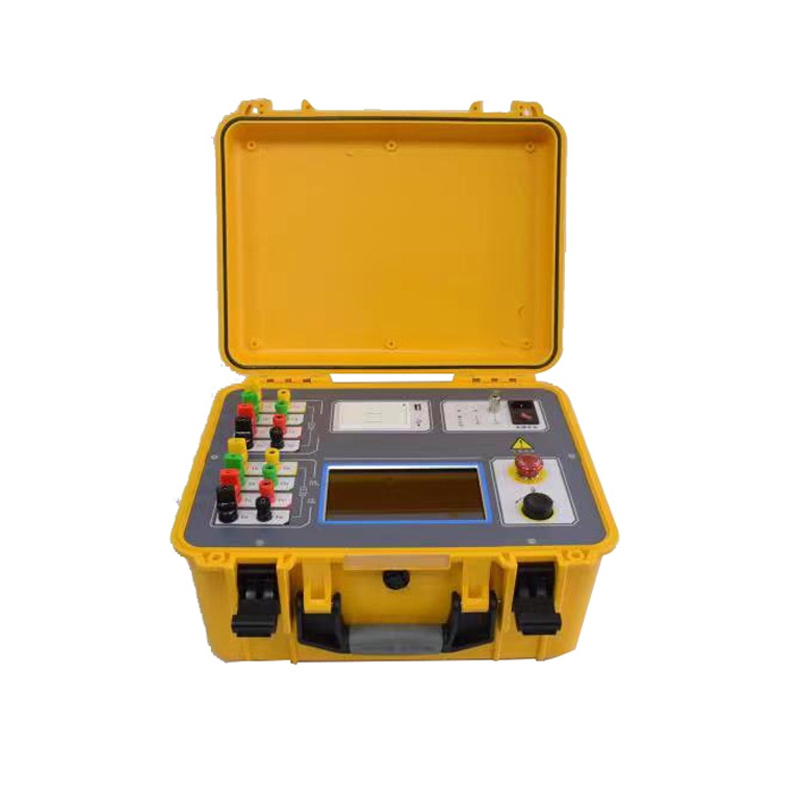

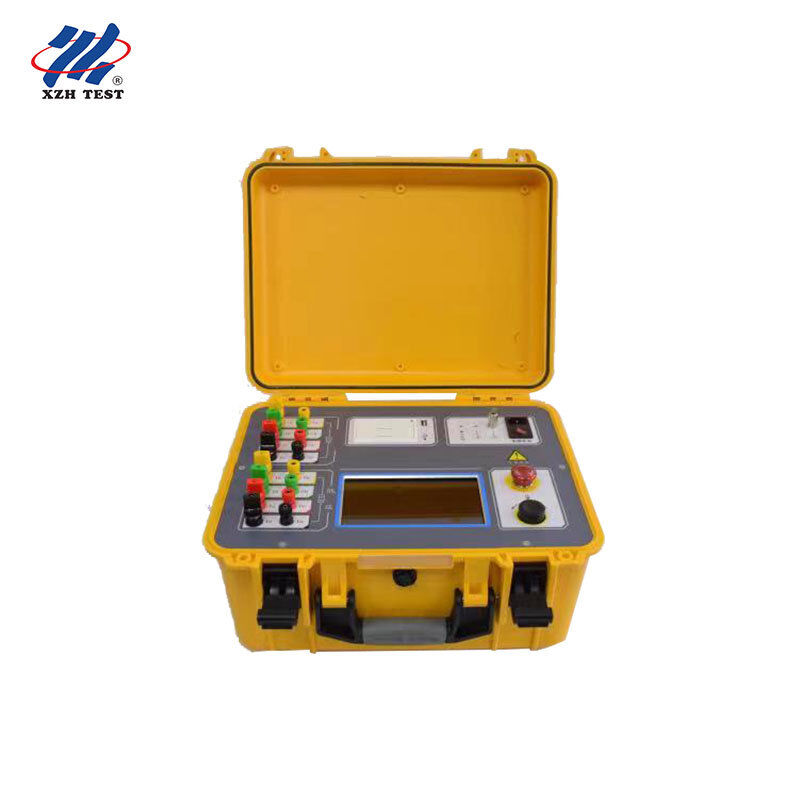

XHZ1340A 40A ट्रांसफार्मर डीसी प्रतिरोध परीक्षक

दXHZ1340Aयह एक नई पीढ़ी का त्वरित परीक्षण उपकरण है जो चुंबकीय सहायता परीक्षण, तीन-चरण समवर्ती माप और अंतर्निहित डीगॉसिंग को एक एकल उच्च-प्रदर्शन मंच में एकीकृत करता है।विशेष रूप से बड़े पावर ट्रांसफार्मर के सीसी प्रतिरोध माप के लिए डिज़ाइन किया गया, यूएचवी इंटरकनेक्शन ट्रांसफार्मर, और उच्च एमवीए वितरण ट्रांसफार्मर यह 40A तक परीक्षण धाराओं पर 0.1μΩ संकल्प के साथ असाधारण सटीकता प्रदान करता है।

XHZ1340A

प्रमुख विशेषताएं

एक साथ उच्च-निम्न वोल्टेज कनेक्शनःConnect both high-voltage and low-voltage current/potential test leads at once without the need to reverse or reconnect during testing — a unique design that significantly reduces setup time for multi-winding large power transformers.
तीन चरणों का एक साथ परीक्षण:बड़े ट्रांसफार्मर पर अनुक्रमिक एकल-चरण विधियों की तुलना में कुल परीक्षण अवधि को 70% से अधिक कम करते हुए, स्टार-कनेक्टेड वाइंडिंग के लिए एक साथ A0, B0 और C0 चरणों के उपाय।
स्वचालित चुंबकीय सहायता:कोर को पूर्व-संतृप्त करके तीन चरणों के पांच स्तंभों वाले आंतरिक कम वोल्टेज वाले आंतरिक कोने से जुड़े ट्रांसफार्मर के लिए परीक्षण गति को तेज करता है,विशेष रूप से बड़े एमवीए रेटेड इकाइयों में पाए जाने वाले उच्च प्रेरणता वाले घुमावों के लिए प्रभावी.
तटस्थ बिंदु माप नवाचारःस्वामित्व प्राप्त परीक्षण अनुक्रम जो तटस्थ बिंदु सीसा तार प्रतिरोध माप की चुनौती को सटीक रूप से हल करता है ️ तीन चरण ट्रांसफार्मर निदान में एक लंबे समय से चली आ रही कठिनाई।
व्यापक डेटा आउटपुटःएक ही रिपोर्ट में उच्च, मध्यम और निम्न वोल्टेज के लिए सभी परीक्षण परिणाम प्रदर्शित करता है और प्रिंट करता है।वैकल्पिक रूप से नामित संदर्भ मूल्यों के लिए तापमान रूपांतरण के साथ स्वचालित तीन-चरण असंतुलन गणना.
उन्नत बैक-ईएमएफ सुरक्षा:प्रेरक भार निर्वहन के दौरान उपकरण और ऑपरेटर दोनों की सुरक्षा करता है, जिससे सबसे बड़े ट्रांसफार्मर घुमावों पर सुरक्षित उच्च धारा परीक्षण संभव होता है।
व्यापक डेटा भंडारणःप्रयोगशाला सूचना प्रबंधन प्रणालियों और दीर्घकालिक रुझान विश्लेषण के साथ एकीकरण के लिए यूएसबी निर्यात क्षमता के साथ 200 परीक्षण डेटासेट स्थायी रूप से संग्रहीत (विस्तार योग्य) ।
क्षेत्र-कठोर निर्माण:व्यापक तापमान सहिष्णुता (-10°C~50°C), झटके प्रतिरोध, विरोधी हस्तक्षेप परिरक्षण, और पोर्टेबल फॉर्म फैक्टर (430×320×230mm) प्रयोगशाला और सबस्टेशन दोनों के लिए डिज़ाइन किया गया है।

तकनीकी विनिर्देश

परीक्षण करंट	तीन चरणः 20A+20A, 10A+10A, 5A+5A, 1A+1A एकल-चरणः 40A, 20A, 10A, 5A, 1A, 0.2A
माप सीमा	40A: 100μΩ~0.5Ω 20A: 500μΩ~1Ω 10A: 1mΩ~2Ω 5A: 10mΩ~4Ω∙ 1A: 100mΩ~20Ω∙ 0.2A: 1Ω~100Ω 20A + 20A: 200μΩ ~ 0.3Ω 10A + 10A: 500μΩ ~ 0.6Ω 5A + 5A: 10mΩ ~ 1.5Ω
संकल्प	0.1μΩ
सटीकता	± ((पढ़ना × 0.2% + 2 शब्द)
विद्युत आपूर्ति	AC220V ±10%, 50±1Hz
आयाम	430 × 320 × 230 मिमी
ऑपरेटिंग तापमान	-10°C ~ 50°C
परिचालन आर्द्रता	≤ 85% आरएच
डेटा भंडारण	200 परीक्षण डेटासेट (यूएसबी के माध्यम से विस्तार योग्य)

अक्सर पूछे जाने वाले प्रश्न

Q1: मुझे मानक 20A DC प्रतिरोध परीक्षक के बजाय 40A मॉडल कब चुनना चाहिए?

The XHZ1340A's 40A single-phase and 20A+20A three-phase output is specifically designed for large power transformers where winding resistance is extremely low — typically below 500µΩ for high-MVA unitsउच्च परीक्षण धारा माइक्रो-ओहम माप स्तरों पर संकेत-शोर अनुपात में सुधार करती है, 0.1μΩ रिज़ॉल्यूशन और ± 0.0 प्रदान करती है2%+2 शब्द) 330kV ₹750kV वर्ग के ट्रांसफार्मर के स्वीकृति परीक्षण के लिए आवश्यक सटीकतावितरण वर्ग के ट्रांसफार्मरों के लिए 1mΩ से ऊपर के घुमावदार प्रतिरोध के साथ, 20A मॉडल पर्याप्त सटीकता प्रदान करते हैं।

Q2: उच्च-निम्न वोल्टेज के साथ एक साथ कनेक्शन सुविधा परीक्षण कार्यप्रवाह में सुधार कैसे करती है?

पारंपरिक डीसी प्रतिरोध परीक्षकों के लिए अनुक्रमिक कनेक्शन की आवश्यकता होती है उच्च वोल्टेज घुमावों का परीक्षण करें, डिस्कनेक्ट करें, फिर कम वोल्टेज की ओर फिर से कनेक्ट करें। XHZ1340A सभी उच्च वोल्टेज (ए, बी, सी,O) और निम्न वोल्टेज (a), b, c, o) परीक्षण के प्रारंभ में एक साथ कनेक्ट किया जाना चाहिए।उपकरण के बुद्धिमान स्विचिंग मैट्रिक्स स्वचालित रूप से कनेक्शन बदलने के लिए ट्रांसफार्मर पर चढ़ने के लिए ऑपरेटर की आवश्यकता के बिना अनुक्रम में प्रत्येक घुमाव के लिए परीक्षण करंट मार्गयह विशेष रूप से बड़े पावर ट्रांसफार्मर के लिए मूल्यवान है जहां बुशिंग एक्सेस के लिए ऊंचे कार्य प्लेटफार्मों की आवश्यकता हो सकती है और प्रत्येक पुनः कनेक्शन चक्र महत्वपूर्ण समय और सुरक्षा जोखिम जोड़ता है।

Q3: उपकरण तटस्थ बिंदु सीसा तार प्रतिरोध माप समस्या को कैसे हल करता है?

तीन-चरण ट्रांसफार्मर परीक्षण में, तटस्थ बिंदु सीसा तार का प्रतिरोध एक माप त्रुटि पेश करता है जिसे अलग करना मुश्किल है।XHZ1340A एक अभिनव परीक्षण अनुक्रम को नियोजित करता है जो गणितीय रूप से कई वर्तमान पथों पर अंतर माप करके तटस्थ लीड प्रतिरोध के लिए क्षतिपूर्ति करता है, प्रभावी रूप से सीसा के तार के योगदान को रद्द कर देता है। This proprietary method provides a true winding resistance value without requiring separate neutral lead calibration — a significant advancement over conventional three-phase testers that typically overestimate resistance when neutral lead resistance is significant.

प्रश्न 4: क्या परीक्षण परिणामों को स्वचालित रूप से संदर्भ तापमान मानों में परिवर्तित किया जा सकता है?

हाँ. The XHZ1340A includes a built-in temperature conversion function that automatically calculates resistance values at a specified reference temperature (typically 75℃ for power transformers) based on the measured winding temperature and the conductor material (copper or aluminum). परिणामों को दोनों के साथ प्रदर्शित और मुद्रित किया जा सकता है के रूप में मापा और तापमान-मुआवजा मूल्य एक तरफ. तीन चरण असंतुलन दर भी स्वचालित रूप से गणना की जाती है,और दोनों कच्चे और परिवर्तित मूल्यों आईईसी और आईईईई स्वीकृति परीक्षण मानकों के अनुपालन के लिए मुद्रित परीक्षण रिपोर्ट में शामिल किया जा सकता.

Q5: डीसी प्रतिरोध परीक्षण के बाद उपकरण क्या डीगॉसिंग क्षमता प्रदान करता है?

XHZ1340A परीक्षण कार्यप्रवाह में सीधे स्वचालित डीगॉसिंग को एकीकृत करता है। सभी घुमावों पर डीसी प्रतिरोध माप पूरा करने के बाद,अंतर्निहित डीमैग्नेटाइजेशन फंक्शन ट्रांसफार्मर को सेवा में वापस आने से पहले नियंत्रित करंट एट्यूनेशन का उपयोग करके अवशिष्ट कोर मैग्नेटिज्म को व्यवस्थित रूप से हटा देता हैयह एक अलग degassing उपकरण की आवश्यकता को समाप्त करता है और उत्तेजना inrush धाराओं, सुरक्षा रिले खराबी को रोकता है,और शेष चुंबकत्व से जुड़े सहानुभूति ट्रिपिंग जोखिमडी-गॉसिंग चक्र स्वचालित रूप से परीक्षण के बाद एक अनुक्रम के रूप में चलता है, और उपकरण पूर्ण डीमैग्नेटिज़ेशन प्राप्त होने तक वास्तविक समय में प्रगति संकेत प्रदान करता है।
