🎯 लक्ष्य अनुप्रयोग: ट्रांसफार्मर फोरेंसिक विफलता विश्लेषण टीमों, घटना-पश्चात जांच इंजीनियरों, और बीमा हानि मूल्यांकन पेशेवरों के लिए विशेष रूप से डिज़ाइन किया गया है, जिन्हें वैज्ञानिक रूप से कठोर वाइंडिंग स्थिति साक्ष्य की आवश्यकता होती है। नियमित रखरखाव परीक्षकों से अलग, XHBX1501 दोहरे तुलना विश्लेषण (क्षैतिज A-B-C चरण + अनुदैर्ध्य पहले/बाद में ट्रेंडिंग), आधिकारिक रिपोर्टिंग के लिए DL/T911-2004 अनुपालन, और स्वचालित वर्ड दस्तावेज़ निर्माण पर जोर देता है - वारंटी दावों, बीमा आकलन और विफलता मूल कारण निर्धारण के लिए अदालत में स्वीकार्य नैदानिक निष्कर्ष प्रदान करता है।

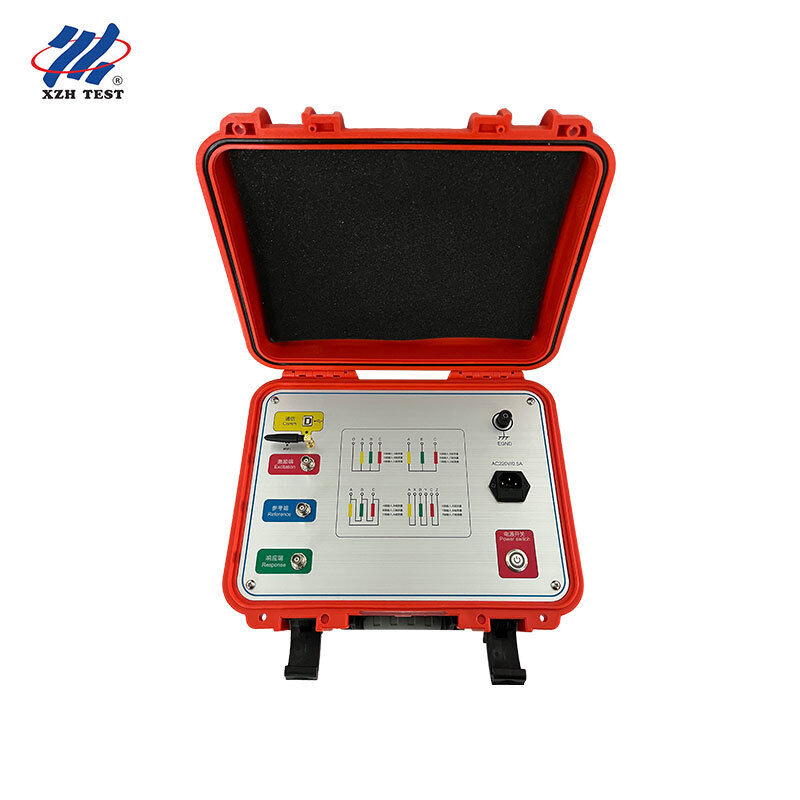

XHBX1501 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर — FRA टेक्नोलॉजी
XHBX1501 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर आंतरिक ट्रांसफार्मर दोषों का सटीक निदान करने के लिए उन्नत फ़्रीक्वेंसी रिस्पॉन्स एनालिसिस (FRA) तकनीक का उपयोग करता है। विभिन्न आवृत्ति डोमेन में ट्रांसफार्मर वाइंडिंग के विशेषता मापदंडों को मापकर, यह उपकरण वाइंडिंग विरूपण की गंभीरता निर्धारित करने के लिए प्रतिक्रिया परिवर्तनों को मापता है। यह प्रणाली यह आकलन करने के लिए स्पष्ट नैदानिक डेटा प्रदान करती है कि ट्रांसफार्मर को रखरखाव या ओवरहाल की आवश्यकता है या नहीं - विफलता जांच और बीमा आकलन के लिए आवश्यक साक्ष्य कठोरता प्रदान करती है।
नैदानिक प्रौद्योगिकी
XHBX1501 सटीक दोष निदान के लिए 100Hz-2MHz स्वीप रेंज में DDS (डायरेक्ट डिजिटल सिंथेसिस) हाई-स्पीड फ़्रीक्वेंसी स्वीपिंग टेक्नोलॉजी का उपयोग करता है। एक हाई-स्पीड डुअल-चैनल 16-बिट A/D सैंपलिंग सिस्टम एक साथ आयाम और चरण प्रतिक्रिया डेटा दोनों को कैप्चर करता है, जिससे निम्नलिखित की पहचान संभव होती है:
वाइंडिंग ट्विस्टिंग और बल्जिंग डिफॉर्मेशन
कॉइल डिस्प्लेसमेंट और टिल्टिंग
इंटर-टर्न शॉर्ट-सर्किट डिफॉर्मेशन
फेज-टू-फेज कॉन्टैक्ट शॉर्ट-सर्किट फॉल्ट्स
मुख्य विशेषताएं
डुअल स्वीप मोड:लीनियर फ़्रीक्वेंसी स्वीप और सेगमेंटेड स्वीप माप सिस्टम विभिन्न ट्रांसफार्मर आकारों और जांच उद्देश्यों के लिए अनुकूलित लचीले परीक्षण कॉन्फ़िगरेशन प्रदान करते हैं।
लचीला फ़्रीक्वेंसी इंडेक्सिंग:विशिष्ट नैदानिक आवश्यकताओं और मानक अनुपालन की जरूरतों से मेल खाने के लिए लीनियर और लॉगरिदमिक फ़्रीक्वेंसी इंडेक्सिंग दोनों का समर्थन करता है।
डुअल तुलना विश्लेषण:क्षैतिज तुलना असममित विरूपण पैटर्न की पहचान करने के लिए A-B-C चरण समानता का मूल्यांकन करती है। अनुदैर्ध्य तुलना समय के साथ प्रगतिशील गिरावट का पता लगाने के लिए ऐतिहासिक आधार रेखा डेटा के मुकाबले वर्तमान माप को ओवरले करती है।
हाई-स्पीड माइक्रोप्रोसेसर:ऑनबोर्ड प्रोसेसिंग के साथ बेहतर एकीकरण प्रति-चरण परीक्षण गति 1-2 मिनट प्रदान करता है, जिससे एक ही साइट विज़िट में व्यापक तीन-चरण विश्लेषण संभव होता है।
डुअल संचार:सीधे पीसी कनेक्शन के लिए यूएसबी पोर्ट और खतरनाक या दुर्गम ट्रांसफार्मर प्रतिष्ठानों में रिमोट ऑपरेशन और डेटा ट्रांसफर के लिए वैकल्पिक वायरलेस ब्लूटूथ।
स्वचालित रिपोर्ट जनरेशन:सॉफ्टवेयर स्वचालित रूप से परीक्षण डेटा, तुलना वक्र और नैदानिक निष्कर्षों को एक स्वरूपित वर्ड दस्तावेज़ में संकलित करता है - विफलता जांच रिपोर्ट, बीमा दावा सबमिशन और वारंटी दस्तावेज़ीकरण में शामिल करने के लिए तैयार।
DL/T911-2004 अनुपालन:पावर ट्रांसफार्मर के फ़्रीक्वेंसी रिस्पॉन्स एनालिसिस के लिए चीनी पावर उद्योग मानक का पूर्ण पालन, नैदानिक निष्कर्षों की नियामक स्वीकार्यता सुनिश्चित करता है।
तकनीकी विनिर्देश
| स्वीप फ़्रीक्वेंसी रेंज |
100Hz – 2MHz |
| एम्प्लीट्यूड मापन रेंज |
-100dB – 20dB |
| स्कैनिंग फ़्रीक्वेंसी सटीकता |
0.005% |
| सिग्नल आउटपुट इम्पीडेंस |
50Ω |
| सिग्नल इनपुट इम्पीडेंस |
1MΩ |
| सिग्नल आउटपुट एम्प्लीट्यूड |
±10V पीक (सॉफ्टवेयर समायोज्य) |
| A/D सैंपलिंग |
डुअल-चैनल 16-बिट हाई-स्पीड |
| टेस्ट स्पीड |
1–2 मिनट प्रति चरण वाइंडिंग |
| संचार |
USB + वैकल्पिक वायरलेस ब्लूटूथ |
| आयाम |
310 × 400 × 330 मिमी (एल्यूमीनियम केस) |
| अनुपालन मानक |
DL/T911-2004 |
अक्सर पूछे जाने वाले प्रश्न
Q1: FRA-आधारित वाइंडिंग डिफॉर्मेशन टेस्टिंग फोरेंसिक विफलता जांचों का समर्थन कैसे करती है?
फ़्रीक्वेंसी रिस्पॉन्स एनालिसिस प्रत्येक ट्रांसफार्मर वाइंडिंग का एक अनूठा इलेक्ट्रिकल फिंगरप्रिंट बनाता है। विफलता की घटना के बाद - चाहे वह शॉर्ट-सर्किट बलों, परिवहन क्षति, या विनिर्माण दोषों से हो - XHBX1501 घटना-पश्चात फ़्रीक्वेंसी रिस्पॉन्स की तुलना आधार रेखा या सिस्टर-यूनिट वक्रों से करता है ताकि यह पहचाना जा सके कि किन वाइंडिंग में विरूपण हुआ है, विस्थापन की गंभीरता, और क्या क्षति पैटर्न कथित विफलता तंत्र के अनुरूप है। दोहरी तुलना पद्धति (क्षैतिज A-B-C चरण + अनुदैर्ध्य पहले/बाद में) वस्तुनिष्ठ, मात्रात्मक साक्ष्य प्रदान करती है जो मूल कारण विश्लेषण, बीमा दावा औचित्य और वारंटी विवाद समाधान के लिए उपयुक्त है।
Q2: XHBX1501 किस प्रकार के वाइंडिंग दोषों की पहचान कर सकता है?
DDS हाई-स्पीड फ़्रीक्वेंसी स्वीपिंग टेक्नोलॉजी चार प्राथमिक विरूपण श्रेणियों का पता लगाती है: (1) वाइंडिंग ट्विस्टिंग और बल्जिंग - रेडियल विरूपण जो आमतौर पर थ्रू-फॉल्ट घटनाओं के दौरान विद्युत चुम्बकीय बलों के कारण होता है; (2) कॉइल डिस्प्लेसमेंट और टिल्टिंग - अक्षीय गति जो अक्सर परिवहन प्रभावों या भूकंपीय घटनाओं के परिणामस्वरूप होती है; (3) इंटर-टर्न शॉर्ट-सर्किट डिफॉर्मेशन - आसन्न मोड़ों के बीच स्थानीयकृत इन्सुलेशन विफलता; और (4) फेज-टू-फेज कॉन्टैक्ट शॉर्ट-सर्किट। प्रत्येक दोष प्रकार विशिष्ट फ़्रीक्वेंसी रिस्पॉन्स सिग्नेचर उत्पन्न करता है जिसे विश्लेषण सॉफ्टवेयर त्वरित निदान के लिए ज्ञात विफलता पैटर्न के विरुद्ध सहसंबंधित करता है।
Q3: क्या उपकरण द्वारा उत्पन्न परीक्षण रिपोर्ट का उपयोग बीमा या वारंटी दावों में साक्ष्य के रूप में किया जा सकता है?
हाँ। XHBX1501 DL/T911-2004 का पूरी तरह से अनुपालन करता है, जो पावर ट्रांसफार्मर पर फ़्रीक्वेंसी रिस्पॉन्स एनालिसिस के लिए चीनी पावर उद्योग मानक है। स्वचालित वर्ड रिपोर्ट जनरेशन फ़ंक्शन कच्चे माप डेटा, फ़्रीक्वेंसी रिस्पॉन्स वक्र, क्षैतिज और अनुदैर्ध्य तुलना ओवरले, और नैदानिक निष्कर्षों को एक एकल स्वरूपित दस्तावेज़ में संकलित करता है। उचित चेन-ऑफ-कस्टडी दस्तावेज़ीकरण और अंशांकन रिकॉर्ड के साथ संयुक्त होने पर, ये रिपोर्ट वैज्ञानिक रूप से बचाव योग्य साक्ष्य प्रदान करती हैं जो ट्रांसफार्मर विफलता दावों के लिए बीमा समायोजकों, वारंटी प्रशासकों और मध्यस्थता पैनलों द्वारा स्वीकार किए जाते हैं।
Q4: क्षैतिज और अनुदैर्ध्य तुलना विश्लेषण के बीच क्या अंतर है?
क्षैतिज तुलना एक ही ट्रांसफार्मर के तीन चरणों (A, B, C) में फ़्रीक्वेंसी रिस्पॉन्स समानता का मूल्यांकन करती है। चूंकि तीनों चरणों में समान डिजाइन और विनिर्माण विशेषताएं होती हैं, इसलिए एक चरण के रिस्पॉन्स कर्व में महत्वपूर्ण विचलन उस विशिष्ट वाइंडिंग में स्थानीयकृत विरूपण का संकेत देते हैं। अनुदैर्ध्य तुलना वर्तमान माप को उसी ट्रांसफार्मर के ऐतिहासिक आधार रेखा डेटा - आमतौर पर फैक्ट्री परीक्षण रिकॉर्ड या पिछले क्षेत्र माप - के मुकाबले ओवरले करती है। अनुदैर्ध्य तुलना में प्रगतिशील विचलन समय के साथ धीरे-धीरे वाइंडिंग गिरावट का खुलासा करते हैं, जबकि अचानक परिवर्तन घटना-संचालित क्षति का सुझाव देते हैं। दोनों विधियों का एक साथ उपयोग सबसे व्यापक नैदानिक तस्वीर प्रदान करता है।
Q5: फील्ड और प्रयोगशाला उपयोग के लिए कौन से कनेक्टिविटी विकल्प उपलब्ध हैं?
XHBX1501 दोहरे संचार इंटरफेस प्रदान करता है: विश्लेषण सॉफ्टवेयर चलाने वाले विंडोज-आधारित लैपटॉप या टैबलेट से सीधे कनेक्शन के लिए एक मानक यूएसबी पोर्ट, और रिमोट ऑपरेशन के लिए वैकल्पिक वायरलेस ब्लूटूथ। ब्लूटूथ कनेक्टिविटी सबस्टेशन वातावरण में विशेष रूप से मूल्यवान है जहां जांच के तहत ट्रांसफार्मर प्रतिबंधित-पहुंच क्षेत्र में, ऊंचाई पर, या सक्रिय उपकरणों के निकट स्थित हो सकता है - ऑपरेटर को स्विचयार्ड के माध्यम से लंबे संचार केबल चलाने के बिना सुरक्षित दूरी से माप को नियंत्रित करने और डेटा की समीक्षा करने की अनुमति देता है।
