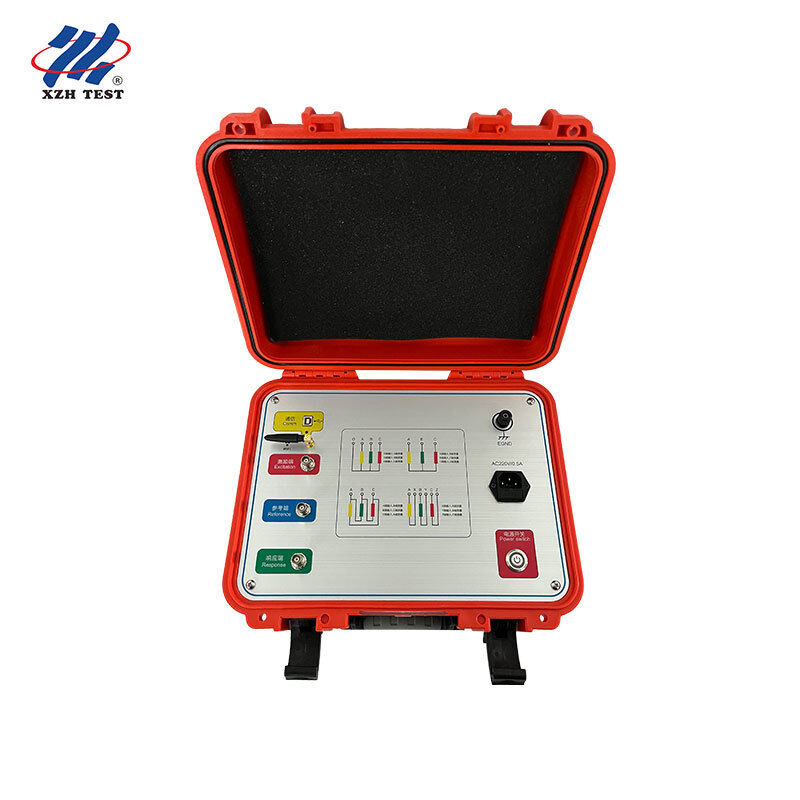

ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर एफआरए तकनीक के साथ| XHBX1501

Name: ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर एफआरए तकनीक के साथ| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: एक्सएचबीएक्स1501
Price: 4,115.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE/ISO
मॉडल संख्या:	एक्सएचबीएक्स1501

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE/ISO

मॉडल संख्या:

एक्सएचबीएक्स1501

प्रमुखता देना:

High Light

प्रमुखता देना:

डीडीएस प्रिसिजन फ्रीक्वेंसी स्वीपिंग

फैक्ट्री बेसलाइन फिंगरप्रिंट सेटअप

डुअल-चैनल 16-बिट ए/डी सैंपलिंग

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5 से 8 कार्यदिवस

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

🎯 लक्षित अनुप्रयोग: ट्रांसफार्मर निर्माण उत्पादन लाइनों और क्यूए/क्यूसी विभागों के लिए विशेष रूप से निर्मित, जिन्हें उत्पाद शिपमेंट से पहले सटीक, पता लगाने योग्य एफआरए बेसलाइन फिंगरप्रिंट स्थापित करने की आवश्यकता होती है। फील्ड डायग्नोस्टिक उपकरणों से अलग, XHBX1501 असेंबली के तुरंत बाद फैक्ट्री-फ्लोर पर वाइंडिंग अखंडता के सत्यापन पर केंद्रित है — एक आधिकारिक संदर्भ डेटासेट बनाता है जिसके विरुद्ध सभी भविष्य के फील्ड माप ट्रांसफार्मर के 30+ वर्ष के सेवा जीवन भर तुलना किए जाएंगे।

ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर — एफआरए टेक्नोलॉजी | XHBX1501

XHBX1501 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर उन्नतफ्रीक्वेंसी रिस्पांस एनालिसिस (एफआरए)टेक्नोलॉजी का उपयोग करता है ताकि ट्रांसफार्मर की आंतरिक वाइंडिंग की स्थिति का सटीक आकलन किया जा सके। विभिन्न फ्रीक्वेंसी डोमेन में विशिष्ट मापदंडों को मापकर, यह उपकरण विरूपण की गंभीरता निर्धारित करने के लिए वाइंडिंग प्रतिक्रिया परिवर्तनों को मापता है, जिससे यह सटीक मूल्यांकन सक्षम होता है कि ट्रांसफार्मर को रखरखाव या मरम्मत की आवश्यकता है या नहीं। एक फैक्ट्री-फ्लोर उपकरण के रूप में, यह स्वर्ण संदर्भ एफआरए फिंगरप्रिंट स्थापित करता है जो ट्रांसफार्मर की संपूर्ण जीवनचक्र निदान रणनीति को लंगर डालता है।

XHBX1501

उत्पादन गुणवत्ता आश्वासन के लिए मुख्य विशेषताएं

फैक्ट्री बेसलाइन स्थापना: शिपमेंट से पहले प्रत्येक नव निर्मित ट्रांसफार्मर वाइंडिंग के लिए सटीक फ्रीक्वेंसी रिस्पांस फिंगरप्रिंट बनाता है — सभी भविष्य की फील्ड तुलनाओं, वारंटी दावों और विफलता जांच के लिए आधिकारिक संदर्भ डेटासेट।

डी.डी.एस. डिजिटल फ्रीक्वेंसी स्वीपिंग: सटीक डायरेक्ट डिजिटल सिंथेसिस तकनीक 100Hz–2MHz की पूरी रेंज में सटीक फॉल्ट निदान प्रदान करती है, उत्पादन परीक्षण के दौरान वाइंडिंग ट्विस्टिंग, बल्जिंग, डिस्प्लेसमेंट, टिल्टिंग, इंटर-टर्न शॉर्ट सर्किट और फेज-टू-फेज संपर्क दोषों का पता लगाती है।

डुअल-चैनल 16-बिट ए/डी सैंपलिंग: एम्प्लीट्यूड और फेज रिस्पांस डेटा दोनों का हाई-स्पीड सिंक्रोनाइज़्ड डुअल-चैनल कैप्चर फैक्ट्री फ्लोर पर प्रयोगशाला-ग्रेड माप निष्ठा सुनिश्चित करता है।

डुअल तुलना क्षमता: क्षैतिज तुलना (ए-बी-सी फेज समरूपता सत्यापन) सुनिश्चित करती है कि सभी तीन चरण विनिर्माण सहनशीलता को पूरा करते हैं। अनुदैर्ध्य तुलना भविष्य के फील्ड तकनीशियनों को प्रारंभिक गिरावट का पता लगाने के लिए फैक्ट्री बेसलाइन के खिलाफ सेवा मापों को ओवरले करने में सक्षम बनाती है।

डुअल स्वीप मोड: रैखिक और खंडित फ्रीक्वेंसी स्वीप रैखिक या लॉगरिदमिक इंडेक्सिंग के साथ — विशिष्ट ट्रांसफार्मर डिजाइन और ग्राहक विनिर्देश आवश्यकताओं से मेल खाने के लिए लचीला विन्यास।

स्वचालित रिपोर्ट जनरेशन: परीक्षण डेटा, तुलना वक्र, और पास/फेल निदान निष्कर्षों को स्वरूपित वर्ड दस्तावेज़ों में संकलित करता है — सीधे फैक्ट्री टेस्ट रिपोर्ट, ग्राहक डिलीवरी दस्तावेज़ और क्यूए पता लगाने की क्षमता रिकॉर्ड से संलग्न किया जा सकता है।

डीएल/टी911-2004 अनुपालन: पावर उद्योग मानक का पूर्ण पालन, यह सुनिश्चित करता है कि फैक्ट्री परीक्षण परिणामों को यूटिलिटी ग्राहकों, तीसरे पक्ष के निरीक्षकों और नियामक अधिकारियों द्वारा स्वीकार किया जाता है।

तकनीकी विनिर्देश

स्वीप फ्रीक्वेंसी रेंज	100Hz – 2MHz
एम्प्लीट्यूड मापन रेंज	-100dB – 20dB
स्कैनिंग फ्रीक्वेंसी सटीकता	0.005%
सिग्नल आउटपुट प्रतिबाधा	50Ω
सिग्नल इनपुट प्रतिबाधा	1MΩ
सिग्नल आउटपुट एम्प्लीट्यूड	±10V पीक (सॉफ्टवेयर समायोज्य)
ए/डी सैंपलिंग	डुअल-चैनल 16-बिट हाई-स्पीड
परीक्षण गति	1–2 मिनट प्रति फेज वाइंडिंग
संचार	यूएसबी + वैकल्पिक ब्लूटूथ
आयाम	310 × 400 × 330 मिमी (एल्यूमीनियम केस)
अनुपालन मानक	डीएल/टी911-2004

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: ट्रांसफार्मर जीवनचक्र प्रबंधन के लिए फैक्ट्री बेसलाइन फिंगरप्रिंट स्थापित करना क्यों आवश्यक है?

फैक्ट्री एफआरए बेसलाइन ट्रांसफार्मर के पूरे सेवा जीवन के लिए सबसे महत्वपूर्ण संदर्भ डेटासेट है। इसके बिना, घटना के बाद या रखरखाव एफआरए माप की तुलना करने वाले फील्ड तकनीशियनों के पास कोई आधिकारिक "निर्मित-जैसा" हस्ताक्षर नहीं होता है जिस पर संदर्भ दिया जा सके — सिस्टर-यूनिट तुलनाओं पर निर्भरता को मजबूर करना जो सभी इकाइयों में साझा किए गए क्रमिक गिरावट को छिपा सकते हैं। XHBX1501 निर्माण के बिंदु पर यह स्वर्ण फिंगरप्रिंट बनाता है, जब वाइंडिंग ज्यामिति सही होने के लिए जानी जाती है, वारंटी दावों, पोस्ट-ट्रांसपोर्ट सत्यापन और भविष्य के दशकों के नैदानिक तुलनाओं के लिए एक निर्विवाद संदर्भ प्रदान करता है। यह 110kV से ऊपर के ट्रांसफार्मर के लिए कई यूटिलिटी खरीद विनिर्देशों में एक मानक आवश्यकता है।

प्रश्न 2: फैक्ट्री परीक्षण वर्कफ़्लो मौजूदा उत्पादन क्यूए प्रक्रियाओं के साथ कैसे एकीकृत होता है?

XHBX1501 को ट्रांसफार्मर उत्पादन परीक्षण में निर्बाध एकीकरण के लिए डिज़ाइन किया गया है। 1–2 मिनट की प्रति-चरण परीक्षण गति के साथ, एक पूर्ण तीन-चरण बेसलाइन माप मौजूदा फैक्ट्री परीक्षण अनुक्रम में न्यूनतम समय जोड़ता है। स्वचालित वर्ड रिपोर्ट फ़ंक्शन एक स्वरूपित दस्तावेज़ उत्पन्न करता है जिसमें सभी फ्रीक्वेंसी रिस्पांस कर्व्स, फेज तुलना डेटा और पास/फेल निष्कर्ष शामिल होते हैं — सीधे ट्रांसफार्मर के फैक्ट्री एक्सेप्टेंस टेस्ट (एफएटी) दस्तावेज़ीकरण पैकेज से संलग्न किया जा सकता है। यूएसबी और वैकल्पिक ब्लूटूथ कनेक्टिविटी मैन्युअल ट्रांसक्रिप्शन के बिना फैक्ट्री क्यूए डेटाबेस और ग्राहक वितरण रिपॉजिटरी में डेटा ट्रांसफर को सक्षम करती है।

प्रश्न 3: उत्पादन परीक्षण के दौरान कौन से वाइंडिंग दोष प्रकारों का पता लगाया जा सकता है?

XHBX1501 उत्पादन के दौरान वाइंडिंग विसंगतियों की चार प्राथमिक श्रेणियों की पहचान करता है: (1) वाइंडिंग ट्विस्टिंग और बल्जिंग — असमान कॉइल क्लैंपिंग या वाइंडिंग तनाव के मुद्दों से रेडियल विरूपण; (2) कॉइल डिस्प्लेसमेंट और टिल्टिंग — ट्रांसफार्मर के फैक्ट्री छोड़ने से पहले पता लगाने योग्य अक्षीय मिसलिग्न्मेंट; (3) इंटर-टर्न शॉर्ट-सर्किट विरूपण — असेंबली के दौरान इन्सुलेशन क्षति का प्रमाण; और (4) फेज-टू-फेज संपर्क दोष। इन दोषों का फैक्ट्री में पता लगाने से महंगे फील्ड विफलताएं और वारंटी दावे रोके जाते हैं, जबकि डी.डी.एस. सटीक स्वीपिंग तकनीक यह सुनिश्चित करती है कि सूक्ष्म विसंगतियों को भी बेसलाइन फिंगरप्रिंट में कैप्चर किया जाए।

प्रश्न 4: फैक्ट्री बेसलाइन डेटा को अंतिम ग्राहक को कैसे स्थानांतरित किया जाना चाहिए?

XHBX1501 कई डेटा हैंडओवर विधियों का समर्थन करता है: (1) स्वचालित वर्ड दस्तावेज़ जनरेशन — एफएटी दस्तावेज़ीकरण पैकेजों में शामिल करने के लिए तैयार स्वरूपित रिपोर्ट; (2) यूएसबी मास स्टोरेज एक्सपोर्ट — ग्राहकों को प्रदान किए गए विश्लेषण सॉफ़्टवेयर के साथ संगत रॉ डेटा फ़ाइलें; (3) फैक्ट्री क्यूए प्रबंधन प्रणालियों के साथ एकीकरण के लिए यूएसबी के माध्यम से प्रत्यक्ष पीसी कनेक्शन। हम ग्राहकों को तत्काल संदर्भ के लिए स्वरूपित पीडीएफ/वर्ड रिपोर्ट और उनके स्वयं के एफआरए विश्लेषण सॉफ़्टवेयर का उपयोग करके भविष्य की अनुदैर्ध्य तुलना के लिए रॉ डेटा फ़ाइलें दोनों प्रदान करने की सलाह देते हैं। डीएल/टी911-2004 अनुपालन प्रारूप मानक यूटिलिटी डायग्नोस्टिक प्लेटफार्मों के साथ इंटरऑपरेबिलिटी सुनिश्चित करता है।

प्रश्न 5: क्या बेसलाइन फिंगरप्रिंट परिवहन के बाद इंस्टॉलेशन साइट पर वाइंडिंग अखंडता को सत्यापित कर सकता है?

बिल्कुल — और यह फैक्ट्री बेसलाइन के सबसे मूल्यवान अनुप्रयोगों में से एक है। ट्रांसफार्मर को इंस्टॉलेशन साइट पर ले जाने के बाद, किसी भी संगत उपकरण का उपयोग करके एक त्वरित एफआरए माप की तुलना यह सत्यापित करने के लिए फैक्ट्री बेसलाइन से की जा सकती है कि शिपिंग और हैंडलिंग के दौरान कोई वाइंडिंग विरूपण नहीं हुआ है। अनुदैर्ध्य तुलना फ़ंक्शन ऑन-साइट माप को सीधे फैक्ट्री संदर्भ वक्रों पर ओवरले करता है, किसी भी विचलन को तुरंत उजागर करता है। यह विशेष रूप से बड़े पावर ट्रांसफार्मर के लिए महत्वपूर्ण है जिन्हें लंबी दूरी या चुनौतीपूर्ण इलाकों में ले जाया जाता है, जहां परिवहन-प्रेरित वाइंडिंग विस्थापन एक ज्ञात विफलता मोड है। कमीशनिंग से पहले इस तरह की क्षति की पहचान करने से विनाशकारी इन-सर्विस विफलताएं रोकी जा सकती हैं और शिपिंग बीमा दावों को कुशलतापूर्वक हल किया जा सकता है।
