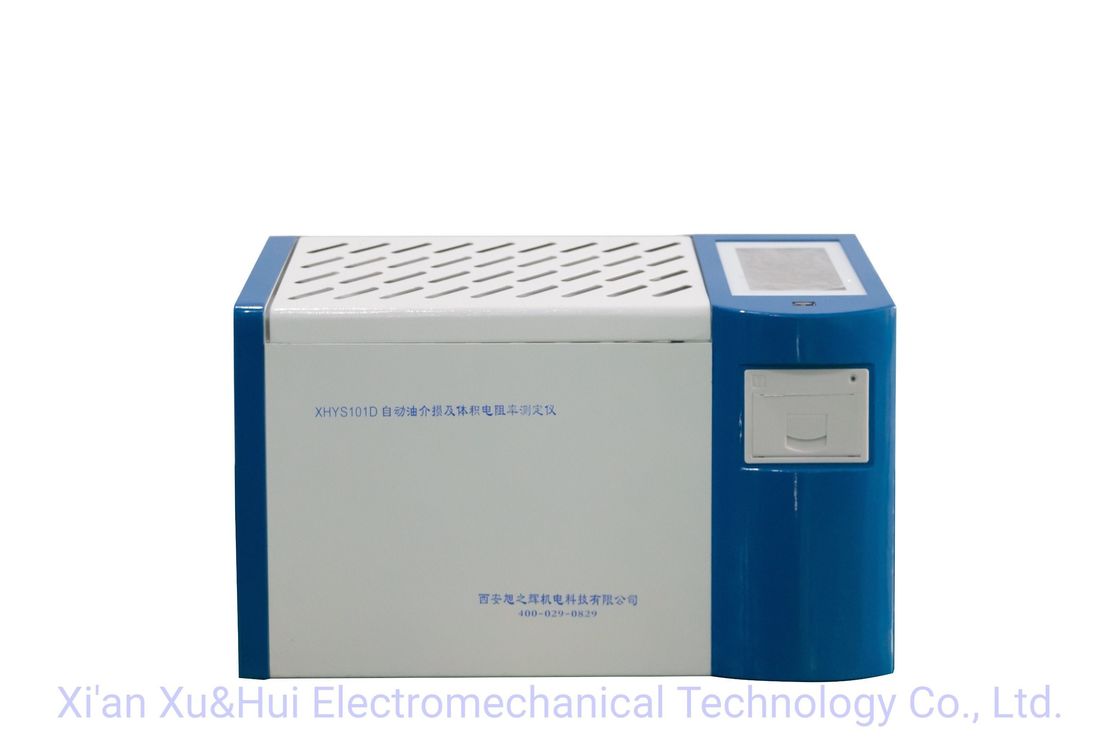

अनुकूलन XHYS101 इन्सुलेशन तेल फैलाव कारक और प्रतिरोधकता माप प्रणाली
परिचय
इन्सुलेशन तेल फैलाव कारक और प्रतिरोधकता माप प्रणाली DTL, GB/T5654-2007 के आधार पर डिजाइन और निर्मित है,डायलेक्ट्रिक हानि कारक और सीसी प्रतिरोधकता माप.इसका प्रयोग विलायक तेल और अन्य विलायक तरल पदार्थों के विलायक अपव्यय कारक और सीसी प्रतिरोध को मापने के लिए किया जाता है।और परीक्षण कक्ष को एकीकृत करता है, तापमान नियंत्रक, तापमान सेंसर, विद्युत हानि परीक्षण पुल, एसी परीक्षण शक्ति, मानक संधारित्र, उच्च प्रतिरोध मीटर, डीसी उच्च वोल्टेज स्रोत और अन्य प्रमुख घटक।उपकरण पूर्ण डिजिटल प्रौद्योगिकी और सभी बुद्धिमान स्वचालित माप को अपनाता है, बड़े रंगीन स्क्रीन (800*480) एलसीडी डिस्प्ले से लैस है, जो प्रत्येक चरण में चीनी के लिए प्रेरित किया है, परीक्षण के परिणाम स्वचालित रूप से संग्रहीत और आउटपुट मुद्रित किया जा सकता है,ताकि पेशेवर प्रशिक्षण के बिना ऑपरेटर इसे कुशलता से उपयोग कर सके।.
मुख्य कार्य और विशेषताएं
1. राष्ट्रीय मानक GB/T5654-2007 के अनुरूप तीन इलेक्ट्रोड संरचना का प्रयोग किया गया परीक्षण सेल, इलेक्ट्रोड अंतर 2 मिमी के साथ,dielectric हानि परीक्षण के परिणामों पर भटक क्षमता और रिसाव के प्रभावों को समाप्त कर सकते हैंउपकरण है
तेल निकासी सोलेनोइड स्विच से सुसज्जित है, और हम परीक्षण सेल को खाली कर सकते हैं यदि इसे नहीं निकाला जाता है और इसे परीक्षण नमूने के साथ धो सकते हैं।
2. उपकरण मध्यम आवृत्ति प्रेरण हीटिंग, पीआईडी तापमान नियंत्रण एल्गोरिथ्म को अपनाता है। इस हीटिंग विधि में परीक्षण सेल और हीटिंग शरीर के बीच गैर-संपर्क के फायदे हैं,समान हीटिंग, तेज गति, सुविधाजनक नियंत्रण, पूर्व निर्धारित तापमान की त्रुटि सीमा के भीतर तापमान का सख्त नियंत्रण।
आंतरिक मानक संधारित्र SF6 गैस से भरा तीन इलेक्ट्रोड संधारित्र है, और इसके संधारित्र की विद्युत हानि और विद्युत क्षमता परिवेश के तापमान, आर्द्रता और अन्य प्रभावों से स्वतंत्र है,ताकि लंबे समय तक उपयोग के बाद भी उपकरण की सटीकता सुनिश्चित की जा सके.
4. एसी-डीसी-एसी रूपांतरण का उपयोग कर एसी परीक्षण बिजली की आपूर्ति, प्रभावी रूप से dielectric हानि माप सटीकता प्रभाव पर नेटवर्क वोल्टेज और आवृत्ति में उतार-चढ़ाव से बचने।उपकरण ठीक से काम कर सकता है.
5. उत्तम सुरक्षा कार्य; जब ओवर वोल्टेज, ओवर करंट या हाई वोल्टेज शॉर्ट सर्किट होता है, तो उपकरण दबाव को जल्दी काट सकते हैं, और चेतावनी संदेश जारी कर सकते हैं।जब सेंसर के तापमान विफलता या नहीं जुड़ा हुआ है, उपकरण एक चेतावनी संदेश भी जारी करेगा।
6. मध्यम आवृत्ति प्रेरण हीटिंग में एक तापमान सीमित रिले हैजब तापमान 120 डिग्री से अधिक हो जाता है, तो उपकरण रिले को मुक्त करता है और हीटिंग बंद कर देता है।
7. अधिक सुविधाजनक प्रयोगात्मक पैरामीटर सेट है. तापमान सेटिंग रेंज 0 ~ 125oC, एसी वोल्टेज सेटिंग रेंज 500 ~ 2000V, डीसी वोल्टेज सेटिंग रेंज 0 ~ 500V.
8. बड़े स्क्रीन एलसीडी डिस्प्ले का उपयोग, बैकलाइट और स्पष्ट डिस्प्ले के साथ। अनुकूल इंटरफेस, बस चीनी मेनू प्रॉम्प्ट का पालन करें, कमांड दर्ज करें, उपकरण स्वचालित रूप से परीक्षण किया जा सकता है।और स्वचालित रूप से स्टोर और परीक्षण परिणाम प्रिंट.
9• अंतर्निहित वास्तविक समय घड़ी, परीक्षण की तारीख और समय को सहेजा, प्रदर्शित और परीक्षण परिणामों के साथ मुद्रित किया जा सकता है।
10. साफ सूखी सेल के कैलिब्रेशन कार्य सूखी सेल के कैपेसिटेंस और डाइलेक्ट्रिक हानि कारक के माप से इसकी सफाई और विधानसभा की स्थिति निर्धारित की जा सकती है।
कैलिब्रेशन डेटा स्वचालित रूप से सहेजा जाता है और यह सापेक्ष अनुमतिकता और सीसी प्रतिरोध की गणना को आसान बनाता है।
पैनल का वर्णन और परिचालन
