अछूता तेल गैस क्रोमैटोग्राफ ट्रांसफार्मर अछूता तेल परीक्षक XHSP1700

Name: अछूता तेल गैस क्रोमैटोग्राफ ट्रांसफार्मर अछूता तेल परीक्षक XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: एक्सएचएसपी1700
Price: 4,115.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH Test
प्रमाणन:	CE/ISO
मॉडल संख्या:	एक्सएचएसपी1700

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XZH Test

प्रमाणन:

CE/ISO

मॉडल संख्या:

एक्सएचएसपी1700

प्रतिरूप संख्या।:

एक्सएचएसपी1700

स्वनिर्धारित:

स्वनिर्धारित

रंग:

काला

परिवहन पैकेज:

लकड़ी के बक्से फोम से भरे हुए हैं

ट्रेडमार्क:

एक्सएचएसपी1700

मूल:

चीन xi ofan

आपूर्ति की क्षमता:

1000Pieces/वर्ष

अनुकूलन:

उपलब्ध

बिक्री के बाद सेवा:

वारंटी प्रमाण पत्र

गारंटी:

12 महीने

प्रमुखता देना:

High Light

प्रमुखता देना:

तीन डिटेक्टर FID और TCD DGA

6-चैनल 0.1 C तापमान नियंत्रण

नेटवर्क रिमोट डायग्नोस्टिक्स 253 इकाइयां

Trading Information

न्यूनतम आदेश मात्रा:

1unit

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी का बक्सा

प्रसव के समय:

5-8work दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

लक्ष्य अनुप्रयोग:विद्युत उपयोगिता डीजीए (विघटित गैस विश्लेषण) प्रयोगशालाओं, ट्रांसफार्मर स्थिति मूल्यांकन केंद्रों, और तेल से भरे विद्युत उपकरण निर्माताओं (ट्रांसफार्मर कारखानों,झाड़ू लगाने वाले पौधे, एचवी पोर्सिलेन कारखानों) को दोष-संकेतक भंग गैसों के उच्च-सटीक क्रोमैटोग्राफिक पृथक्करण की आवश्यकता होती है।एक्सएचएसपी1700 फ्लीट-स्केल ट्रांसफार्मर स्वास्थ्य निदान के लिए नेटवर्क मल्टी-इंस्ट्रूमेंट (253-इकाई) प्रबंधन के साथ प्रयोगशाला-ग्रेड तीन-डिटेक्टर समवर्ती पता लगाने प्रदान करता है.

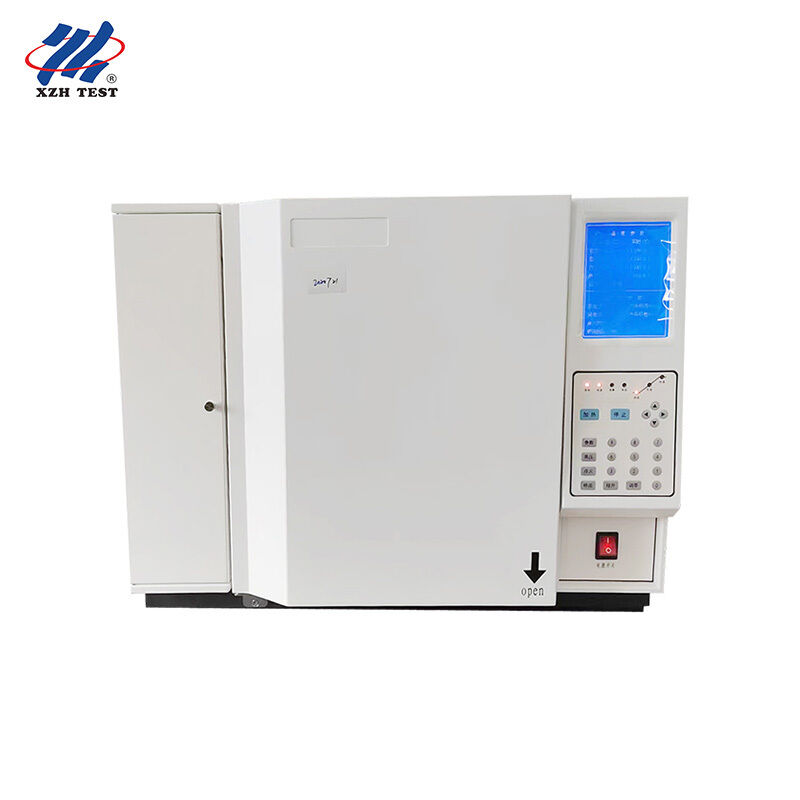

XHSP1700 अछूता तेल गैस क्रोमैटोग्राफ

XHSP1700 अछूता तेल गैस क्रोमैटोग्राफ एक इंजेक्शन, दो समानांतर स्तंभों, और एक विभाजित विन्यास के साथ एक तीन डिटेक्टर प्रक्रिया को अपनाता है।क्रोमैटोग्राफिक पीक रिज़ॉल्यूशन, और मात्रात्मक सटीकता, यह राष्ट्रीय और उद्योग मानक आवश्यकताओं से परे है।यह तेल से भरे विद्युत उपकरणों के निर्माताओं और उपयोगिता कंपनियों की सेवा करता है जो सर्वोत्तम प्रदर्शन प्रदान करता है, सबसे सुविधाजनक संचालन, और ट्रांसफार्मर विघटित गैस विश्लेषण (डीजीए) के लिए सबसे संवेदनशील पता लगाने।

विघटित गैस विश्लेषण ट्रांसफार्मर की स्थिति का आकलन करने के लिए सबसे महत्वपूर्ण एकल नैदानिक उपकरण है। विघटित दोष गैसों की पहचान और मात्रात्मक गणना करकेएथिलीन (C2H4), इथेन (C2H6), मीथेन (CH4), कार्बन मोनोऑक्साइड (CO), और कार्बन डाइऑक्साइड (CO2) और IEC 60599 और IEEE C57 के अनुसार चाप की स्थिति.104 व्याख्या मानक

XHSP1700

प्रमुख विशेषताएं

तीन डिटेक्टर एक साथ पता लगानेःएफआईडी (फ्लैम आयनिकरण डिटेक्टर), टीसीडी (थर्मल कंडक्टिविटी डिटेक्टर) और एक साथ स्थापित तीन डिटेक्टरों का समर्थन करता है.
ईथरनेट रिमोट मैनेजमेंटःअंतर्निहित आईपी स्टैक के साथ 10/100 एम अनुकूली ईथरनेट एंटरप्राइज लैन और इंटरनेट के माध्यम से लंबी दूरी के डेटा ट्रांसमिशन को सक्षम करता है।वास्तविक समय की निगरानी के साथ एक एकल नेटवर्क वर्कस्टेशन पर 253 क्रोमैटोग्राफ तक का समर्थन करता है, रिवर्स कंट्रोल और केंद्रीकृत डाटा मैनेजमेंट।
6-चैनल सटीक तापमान नियंत्रणःपरिवेश से 8 डिग्री सेल्सियस से लेकर 0 डिग्री सेल्सियस तक 450 डिग्री सेल्सियस तक के छह पूरी तरह से स्वतंत्र तापमान नियंत्रण क्षेत्र।1C सटीकता और 16 चरणों में प्रोग्राम करने योग्य हीटिंग पुनः प्रयोज्य DGA प्रतिधारण समय के लिए आवश्यक थर्मल स्थिरता प्रदान करना.
24-बिट एडी सिग्नल प्रोसेसिंग:कम शोर, उच्च रिज़ॉल्यूशन 24-बिट एनालॉग-टू-डिजिटल रूपांतरण के साथ बेसलाइन स्टोरेज और बेसलाइन घटाने के कार्य, ट्रेस-लेवल गैस सांद्रता के लिए भी विश्वसनीय पीक एकीकरण सुनिश्चित करना।
बहु-प्रोसेसर समानांतर वास्तुकलाःतापमान नियंत्रण, डेटा अधिग्रहण के लिए समर्पित प्रोसेसरऔर संचार जटिल मल्टी-डिटेक्टर कॉन्फ़िगरेशन के तहत स्थिर संचालन सुनिश्चित करते हैं स्वचालित गलती निदान और बिजली विफलता डेटा सुरक्षा के साथ.
चीनी/अंग्रेजी दोहरी ऑपरेटिंग प्रणाली:5.7 इंच का रंगीन एलसीडी डिस्प्ले कीबोर्ड और कंप्यूटर दोहरी नियंत्रण विकल्पों के साथ, सरल ऑपरेटर कार्यप्रवाहों के लिए स्वतंत्र भाषा स्विचिंग और डिटेक्टर ऑटो-पहचान का समर्थन करता है।
मॉड्यूलर डिजाइनःमॉड्यूलर संरचना डिटेक्टरों को आसानी से बदलने और भविष्य में उन्नयन करने में सक्षम बनाती है।

तकनीकी विनिर्देश

तापमान नियंत्रण	6 चैनल, 8C ~ 450C परिवेश से ऊपर, 1C वृद्धि, 0.1C सटीकता
प्रोग्राम हीटिंग	16 कदम, वृद्धि दर 0.1~39C/min (सामान्य) / 0.1~80C/min (उच्च गति)
डिटेक्टर	एफआईडी, टीसीडी; एक साथ 3 तक
इंजेक्टर के प्रकार	पैक कॉलम, कैपिलरी, छह-पोर्ट वाल्व गैस, ऑटो हेडस्पेस (वैकल्पिक)
गैस नियंत्रण	यांत्रिक वाल्व / इलेक्ट्रॉनिक प्रवाह दबाव नियंत्रण (वैकल्पिक)
संचार	ईथरनेट IEEE802.3, दूरस्थ निदान और कार्यक्रम अद्यतन
नेटवर्क क्षमता	253 क्रोमैटोग्राफ प्रति वर्कस्टेशन
प्रदर्शन	5.7-इंच रंगीन एलसीडी
बाहरी घटनाएँ	4 चैनल; सहायक नियंत्रण आउटपुट 4 चैनल

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: ट्रांसफार्मर की स्थिति का आकलन करने के लिए विघटित गैस का विश्लेषण आवश्यक क्यों है?

तेल से भरे ट्रांसफार्मरों में शुरुआती दोषों का पता लगाने के लिए विघटित गैस विश्लेषण (डीजीए) को व्यापक रूप से सबसे प्रभावी गैर-घुसपैठ निदान विधि माना जाता है।विभिन्न प्रकार के दोषों से विशिष्ट गैस पैटर्न उत्पन्न होते हैं: आंशिक डिस्चार्ज मुख्य रूप से हाइड्रोजन (एच 2) का उत्पादन करता है; थर्मल दोष (अति गर्मी) एथिलीन (सी 2 एच 4) और मीथेन (सीएच 4) का उत्पादन करते हैं; आर्किंग एसिटिलीन (सी 2 एच 2) का उत्पादन करता है।FID और TCD के साथ XHSP1700 के तीन डिटेक्टर विन्यास एक ही इंजेक्शन में एक साथ सभी प्रमुख गलती गैसों को मात्रात्मक करता है, आईईसी 60599 और आईईईई सी57.104 व्याख्या विधियों के अनुसार दोष प्रकार की सटीक पहचान करने में सक्षम है, अक्सर महीनों पहले एक दोष केवल विद्युत परीक्षण द्वारा पता लगाया जा सकता है।

Q2: मल्टी-साइट प्रयोगशालाओं के लिए नेटवर्क वर्कस्टेशन आर्किटेक्चर का क्या लाभ है?

XHSP1700 का ईथरनेट आधारित नेटवर्क आर्किटेक्चर एक एकल वर्कस्टेशन पर 253 क्रोमैटोग्राफ तक का समर्थन करता है, जिससेः(1) केंद्रीकृत डेटा प्रबंधन ✓ सभी डीजीए परिणामों को एक डेटाबेस में संग्रहीत किया गया है ताकि पूरे बेड़े में ट्रांसफार्मर की स्थिति के रुझानों के लिए।(2) दूरस्थ निगरानी ¢ इकाई पर्यवेक्षकों और वरिष्ठ प्रबंधन किसी भी स्थान से वास्तविक समय में उपकरण संचालन और विश्लेषण परिणामों का निरीक्षण कर सकते हैं;(3) दूरस्थ निदान निर्माता इंजीनियर समस्या का निदान करने और फर्मवेयर को अद्यतन करने के लिए इंटरनेट के माध्यम से कनेक्ट कर सकते हैं (उपयोगकर्ता की अनुमति के साथ)(4) लागत दक्षता एक एकल पीसी आधारित वर्कस्टेशन कई उपकरणों का प्रबंधन करता है, प्रति उपकरण आईटी निवेश को कम करता है।उच्च पर्यवेक्षक) प्रांतीय और क्षेत्रीय बिजली उपयोगिताओं के संगठनात्मक पदानुक्रम का समर्थन करता है.

प्रश्न 3: पुनरुत्पादक डीजीए के लिए 6-चैनल तापमान नियंत्रण को महत्वपूर्ण क्या बनाता है?

विघटित गैसों का क्रोमैटोग्राफिक पृथक्करण सटीक, पुनः प्रयोज्य स्तंभ तापमान प्रोफाइल पर निर्भर करता है।छह स्वतंत्र तापमान नियंत्रण चैनलों में से प्रत्येक को 0 पर 8C से 450C तक 0 ताप चरणों के साथ प्रोग्राम किया जा सकता है.1C सटीकता. यह बहु-क्षेत्र, बहु-रैंप क्षमता सक्षम करती हैः (1) सावधानीपूर्वक नियंत्रित तापमान रैंप के माध्यम से सह-एलुटिंग गैस जोड़े (जैसे, एथिलीन/इथेन) का अनुकूलित पृथक्करण;(2) इंजेक्शन के बीच तेजी से चक्र समय के लिए स्वचालित बैक डोर सिस्टम के माध्यम से त्वरित स्तंभ ठंडा;(3) विभिन्न इष्टतम तापमानों पर कई स्तंभों और डिटेक्टरों का एक साथ संचालन एक ही तीन डिटेक्टर समानांतर विन्यास में पैक और कैपिलरी स्तंभों दोनों का उपयोग करते समय महत्वपूर्ण है0.1C सटीकता सैकड़ों अनुक्रमिक इंजेक्शनों में 0.5% आरएसडी के भीतर प्रतिधारण समय की पुनः प्रयोज्यता सुनिश्चित करती है।

Q4: किस नमूना परिचय विधियों का समर्थन किया जाता है?

XHSP1700 चार इंजेक्टर प्रकारों का समर्थन करता हैः (1) पैक कॉलम इंजेक्शन ¢ तेल नमूनों से हेडस्पेस गैस निष्कर्षण का उपयोग करके नियमित डीजीए के लिए मानक विधि;(2) जटिल तेल मैट्रिक्स या अनुसंधान अनुप्रयोगों का विश्लेषण करते समय उच्च संकल्प पृथक्करण के लिए केशिका इंजेक्शन(3) छह बंदरगाह वाले वाल्व गैस इंजेक्शन ∙ उच्च थ्रूपुट डीजीए प्रयोगशालाओं के लिए उत्कृष्ट दोहराव के साथ स्वचालित गैस नमूनाकरण;(4) स्वचालित हेडस्पेस इंजेक्शन (वैकल्पिक) ️ पूरी तरह से स्वचालित तेल से गैस निकासी और इंजेक्शन, ऑपरेटर के हैंडलिंग को कम करने और पुनः प्रयोज्यता में सुधार।उपकरण में स्वचालित नमूनाकरण घटकों के साथ जोड़ा जाता है जब अनियंत्रित ऑनलाइन गैस विश्लेषण के लिए एक समय स्व-स्टार्टिंग कार्यक्रम भी शामिल है.

प्रश्न 5: 24-बिट डीए और बेसलाइन प्रबंधन ट्रेस-लेवल गैस का पता लगाने को कैसे सुनिश्चित करता है?

प्रारंभिक चरण के ट्रांसफार्मर दोषों से हाइड्रोजन और एसिटिलीन के लिए बहुत कम सांद्रता में विघटित गैसों का उत्पादन होता है।XHSP1700 का 24-बिट एनालॉग-टू-डिजिटल कन्वर्टर 16.7 मिलियन असतत सिग्नल स्तर पारंपरिक 16-बिट प्रणाली में 65,536 स्तरों की तुलना में, रिज़ॉल्यूशन में 256 गुना सुधार।यह विश्वसनीय चोटी एकीकरण को सक्षम बनाता है, भले ही विश्लेषक चोटी केवल सीमांत रूप से आधार रेखा शोर से ऊपर होउपकरण विभिन्न स्तंभ/डिटेक्टर कॉन्फ़िगरेशन के लिए कई बेसलाइन प्रोफाइल संग्रहीत करता है, प्रत्येक विश्लेषण के लिए स्वचालित रूप से उपयुक्त घटाव लागू करता है।यह शोर कम करने की क्षमता विशेष रूप से 1 पीपीएम से कम सांद्रता पर एसिटिलीन के निशान (प्राथमिक आर्किंग संकेतक) का पता लगाने के लिए मूल्यवान है.
