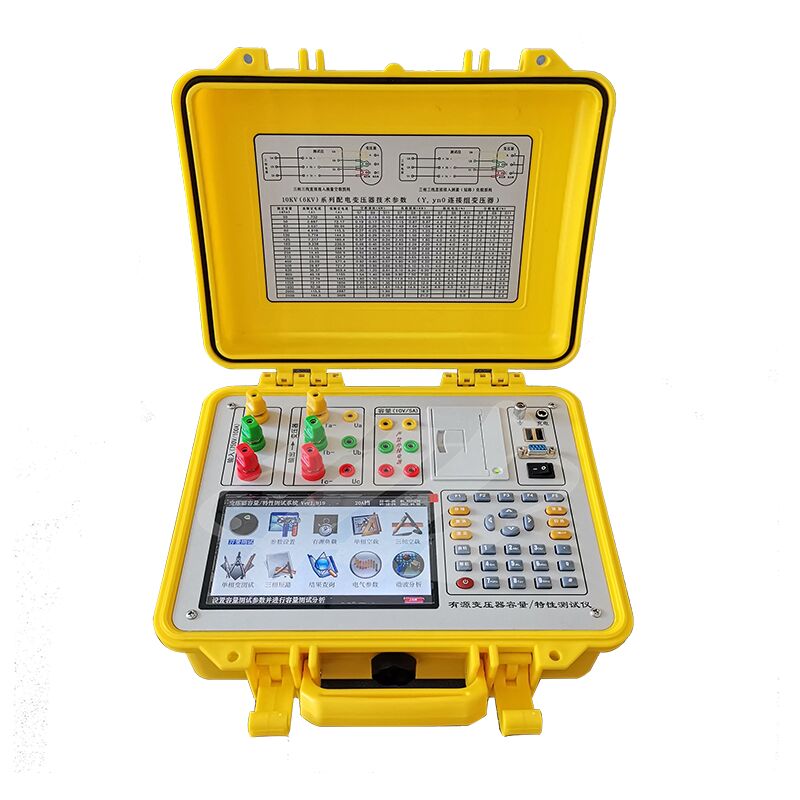

उच्च शक्ति तीन-चरण ट्रांसफार्मर क्षमता परीक्षक

उत्पाद अवलोकन

XHTX1318 सीरीज ट्रांसफॉर्मर कैरेक्टरिस्टिक टेस्टर एक उच्च-सटीक उपकरण है जो ट्रांसफॉर्मर के विशेषता मापदंडों को मापने के लिए समर्पित है, जिसमें क्षमता, नो-लोड प्रदर्शन और लोड प्रदर्शन शामिल हैं। यह एक एकीकृत समाधान के रूप में कार्य करता है जो एक ट्रांसफॉर्मर क्षमता परीक्षक और एक ट्रांसफॉर्मर विशेषता पैरामीटर परीक्षक को जोड़ता है। यह उपकरण विभिन्न प्रकार के ट्रांसफॉर्मर के लिए पूर्ण श्रेणी के पावर फ्रीक्वेंसी मापदंडों की सटीक माप करने में सक्षम है, जैसे कि क्षमता, मॉडल प्रकार, नो-लोड करंट, नो-लोड हानि, शॉर्ट-सर्किट (लोड) हानि, और प्रतिबाधा वोल्टेज।

प्रदर्शन विशेषताएं:
★ 1. विभिन्न वितरण ट्रांसफॉर्मर की क्षमता को सटीक रूप से मापता है; निष्क्रिय माप, सुविधाजनक और सटीक।

★ 2. अंतर्निहित बिजली आपूर्ति, स्वचालित रूप से एक तीन-चरण उच्च-शक्ति परीक्षण बिजली स्रोत उत्पन्न करता है।

★ 3. विभिन्न प्रकार के ट्रांसफॉर्मर के नो-लोड करंट, नो-लोड हानि, शॉर्ट-सर्किट वोल्टेज और शॉर्ट-सर्किट हानि को मापता है।

★ 4.  नो-लोड परीक्षण के माध्यम से परीक्षण किए गए ट्रांसफॉर्मर के मॉडल को सटीक रूप से निर्धारित करता है, जिसमें शामिल हैं: तेल-डूबे हुए S7, S9, S11, S13, S15, S20, S21, S22, S25; ड्राई-टाइप SCB9, SCB10, SCB11, SCB12, SCB13, SCB14, SCB15, SCB17, SCB18, SCB19, और अन्य प्रकार के ट्रांसफॉर्मर।

★ 5. स्वचालित रूप से तरंगरूप विरूपण सुधार, तापमान सुधार (दो तरीके प्रदान करता है: सरल तापमान सुधार और अतिरिक्त नुकसान का अलग सुधार), वोल्टेज सुधार (गैर-रेटेड वोल्टेज के तहत नो-लोड परीक्षण), और करंट सुधार (गैर-रेटेड करंट स्थितियों के तहत शॉर्ट-सर्किट परीक्षण) करता है, जो उन इकाइयों के लिए बहुत उपयुक्त है जिनमें बड़ी क्षमता वाले ट्रांसफॉर्मर के शॉर्ट-सर्किट परीक्षण की स्थिति का अभाव है।

★ 6. वोल्टेज और करंट की 2nd से 32nd हार्मोनिक सामग्री और कुल हार्मोनिक विरूपण को मापता है।

★ 7. सरल वेक्टर विश्लेषण करता है और वेक्टर आरेख बनाता है।

★ 8. विभिन्न विद्युत मापदंडों के तरंगरूप आरेख प्रदर्शित करता है, एक ऑसिलोस्कोप के रूप में कार्य करता है।

★ 9. विस्तृत वोल्टेज रेंज: अधिकतम वोल्टेज 750V तक मापा जा सकता है, जो रेंज स्विचिंग के बिना सटीकता सुनिश्चित करता है। गलत वोल्टेज रेंज चयन के कारण उपकरण को नुकसान से बचाता है।

★ 10. करंट रेंज को उच्च और निम्न रेंज में विभाजित किया गया है, जो 100A की अधिकतम माप सीमा सुनिश्चित करता है और मिलीवोल्ट-स्तर के आयामों की सटीक माप करता है, जो PT प्रतिबाधा वोल्टेज माप की आवश्यकताओं को पूरा करता है।

★ 11. क्षमता माप सीमा: 20kVA~800000kVA (तीन-चरण ट्रांसफॉर्मर)

5kVA~100000kVA (एकल-चरण ट्रांसफॉर्मर)

★ 12. बैटरी शेष शक्ति प्रतिशत संकेत फ़ंक्शन, केवल एक साधारण कम बैटरी अलार्म नहीं। ★ 13. बड़ी स्क्रीन, उच्च-चमक रंगीन एलसीडी डिस्प्ले, पूर्ण चीनी वर्ण मेनू और ऑपरेशन प्रॉम्प्ट उपयोगकर्ता के अनुकूल मानव-मशीन इंटरैक्शन को सक्षम करते हैं। कंडक्टिव सिलिकॉन टच बटन ऑपरेशन को सरल बनाते हैं और बटन के जीवनकाल को बढ़ाते हैं।

★ 14. उपयोगकर्ता एक लघु प्रिंटर का उपयोग करके किसी भी समय परीक्षण डेटा प्रिंट कर सकते हैं।

★ 15. परीक्षण परिणाम भंडारण फ़ंक्शन, 200 सेट क्षमता परीक्षण डेटा संग्रहीत करने में सक्षम।

तकनीकी पैरामीटर
★ 1. इनपुट विशेषताएं

सक्रिय भाग:

वोल्टेज माप सीमा: 0~10V

करंट माप सीमा: 0~10A

निष्क्रिय भाग:

वोल्टेज माप सीमा: 0~750V विस्तृत रेंज।

करंट माप सीमा: 0~20A~100A आंतरिक दोहरी रेंज, स्वचालित या मैनुअल चयन।

★ 2. सटीकता

वोल्टेज: ±0.2%

करंट: ±0.2%

पावर: ±0.2% (CosΦ>0.2), ±0.3% (0.02

★ 3. ऑपरेटिंग तापमान: -25℃~ +65℃

★ 4. चार्जिंग बिजली आपूर्ति: AC 160V~260V

★ 5. इन्सुलेशन: ⑴, वोल्टेज और करंट इनपुट टर्मिनलों और आवरण के बीच इन्सुलेशन प्रतिरोध ≥100MΩ.

★ 5, वर्किंग पावर इनपुट टर्मिनल और आवरण 1 मिनट के लिए 2kV (RMS) की पावर फ्रीक्वेंसी का सामना करते हैं।
