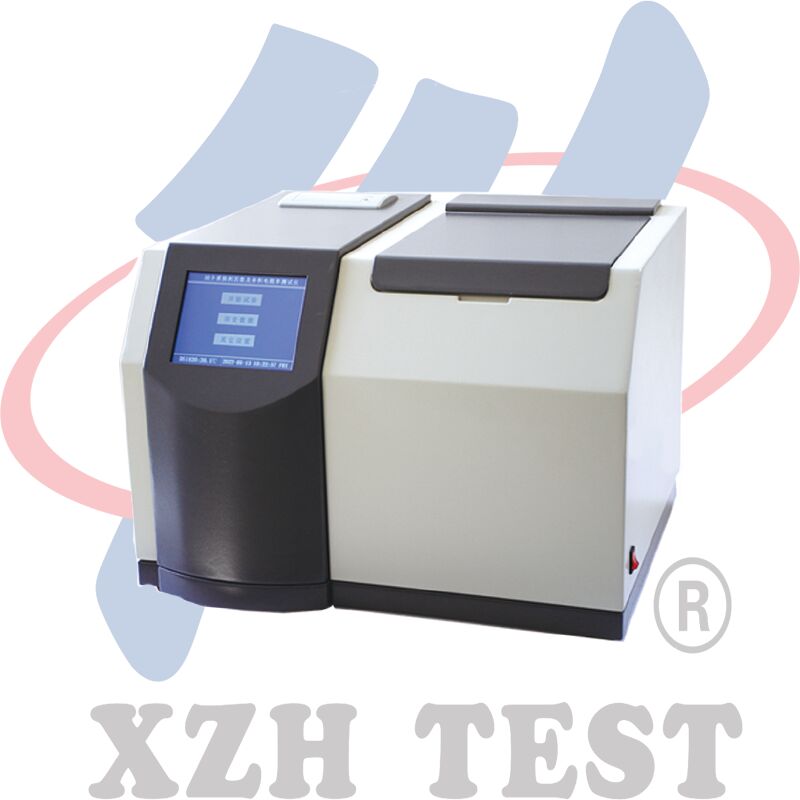

इंडक्शन हीटिंग के साथ तेल प्रतिरोधकता और डाइइलेक्ट्रिक लॉस परीक्षक

XHYS101

इन्सुलेटिंग ऑयल डाईलेक्ट्रिक लॉस टेस्टर बिजली उपकरण में इन्सुलेट तरल पदार्थों के तीन प्रमुख मापदंडों का परीक्षण करने में विशेषज्ञ हैः डाईलेक्ट्रिक हानि मूल्य, परमिटिविटी और वॉल्यूम प्रतिरोध।एकल चिप माइक्रो कंप्यूटर प्रौद्योगिकी से सुसज्जित, यह हीटिंग, तापमान विनियमन, डेटा संग्रह, गणना, परिणाम विज़ुअलाइज़ेशन, प्रिंटिंग और डेटा रिटेंशन को कवर करने वाली पूरी तरह से स्वचालित प्रक्रियाओं को सक्षम करता है।

प्रदर्शन विशेषताएं:
(1) तेल कप राष्ट्रीय मानक GB/T5654-2007 के अनुरूप तीन इलेक्ट्रोड संरचना को अपनाता है, जिसमें 2 मिमी का इलेक्ट्रोड अंतर है,जो डायलेक्ट्रिक हानि परीक्षण के परिणामों पर भटक क्षमता और रिसाव के प्रभाव को समाप्त करता है.

(2) उपकरण मध्यम आवृत्ति प्रेरण हीटिंग और एक पीआईडी तापमान नियंत्रण एल्गोरिथ्म का उपयोग करता है। इस हीटिंग विधि में तेल कप और हीटिंग तत्व के बीच संपर्क का लाभ है,समान ताप, तेज गति, और सुविधाजनक नियंत्रण, यह सुनिश्चित करते हुए कि तापमान पूर्व निर्धारित तापमान त्रुटि सीमा के भीतर सख्ती से नियंत्रित किया जाता है।

(3) आंतरिक मानक संधारित्र एक SF6 गैस से भरा हुआ तीन इलेक्ट्रोड संधारित्र है। इस संधारित्र का विद्युत हानि और संधारित्र परिवेश के तापमान और आर्द्रता से प्रभावित नहीं होता है,लंबे समय तक उपयोग के बाद भी उपकरण की सटीकता सुनिश्चित करना.

(4) व्यापक सुरक्षा कार्यः ओवरवोल्टेज, ओवर करंट या उच्च वोल्टेज शॉर्ट सर्किट के मामले में, उपकरण तेजी से उच्च वोल्टेज को काट सकता है और चेतावनी संदेश जारी कर सकता है।एक चेतावनी संदेश भी जारी किया जाता है अगर तापमान सेंसर विफल या जुड़ा नहीं है.

मध्यम आवृत्ति प्रेरण हीटिंग भट्ठी में एक तापमान सीमित रिले स्थापित किया जाता है। जब तापमान 120 डिग्री सेल्सियस से अधिक हो जाता है, तो रिले जारी होता है, और हीटिंग बंद हो जाती है।

(5) सुविधाजनक परीक्षण पैरामीटर सेटिंग्स। तापमान सेटिंग रेंजः 40 ~ 120°C, एसी वोल्टेज सेटिंग रेंजः

200~2200V, DC वोल्टेज सेटिंग रेंजः 0~500V.

(6) स्पष्ट प्रदर्शन के लिए एक बड़े स्क्रीन TFT पूर्ण रंग एलसीडी टच डिस्प्ले का उपयोग करता है। सरल सेटिंग्स के साथ, उपकरण स्वचालित रूप से परीक्षण कर सकता है और स्वचालित रूप से परीक्षण परिणामों को संग्रहीत और प्रिंट कर सकता है।

(7) अंतर्निहित वास्तविक समय घड़ी; परीक्षण तिथि और समय को परीक्षण परिणामों के साथ सहेजा, प्रदर्शित और मुद्रित किया जा सकता है।

(8) खाली इलेक्ट्रोड कप कैलिब्रेशन फंक्शनः खाली इलेक्ट्रोड कप की सफाई और असेंबली की स्थिति निर्धारित करने के लिए खाली इलेक्ट्रोड कप की क्षमता और विद्युत हानि कारक को मापता है।सापेक्ष परमिटिविटी और सीसी प्रतिरोध की सटीक गणना की सुविधा के लिए कैलिब्रेशन डेटा स्वचालित रूप से सहेजा जाता है.

(9) यह उपकरण RAM9 प्लेटफॉर्म पर आधारित है, जो उच्च परीक्षण सटीकता और गति प्रदान करता है।

अनुप्रयोग क्षेत्र:
* विद्युत प्रणालीः विद्युत उत्पादन, संचरण, परिवर्तन और वितरण;
* कारखाने और खदानें: बड़े पैमाने पर विनिर्माण संयंत्र और विभिन्न खनन कंपनियां;
* धातु और पेट्रोकेमिकल उद्योगः पिघलना, रासायनिक उद्योग, जल उपचार आदि;
* परिवहन: बंदरगाह/रेलमार्ग/राजमार्ग/हवाई अड्डे और नगरपालिका सड़क प्रकाश व्यवस्था आदि;
* उद्यम और संस्थान: बड़े उद्यमों और संस्थानों के रसद विभाग;
* निर्माण उद्योगः बड़ी निर्माण और संपत्ति प्रबंधन कंपनियां;
* विद्युत उपकरण की स्थापना और परीक्षणः विभिन्न स्तरों की विद्युत स्थापना और कमीशन कंपनियां;
