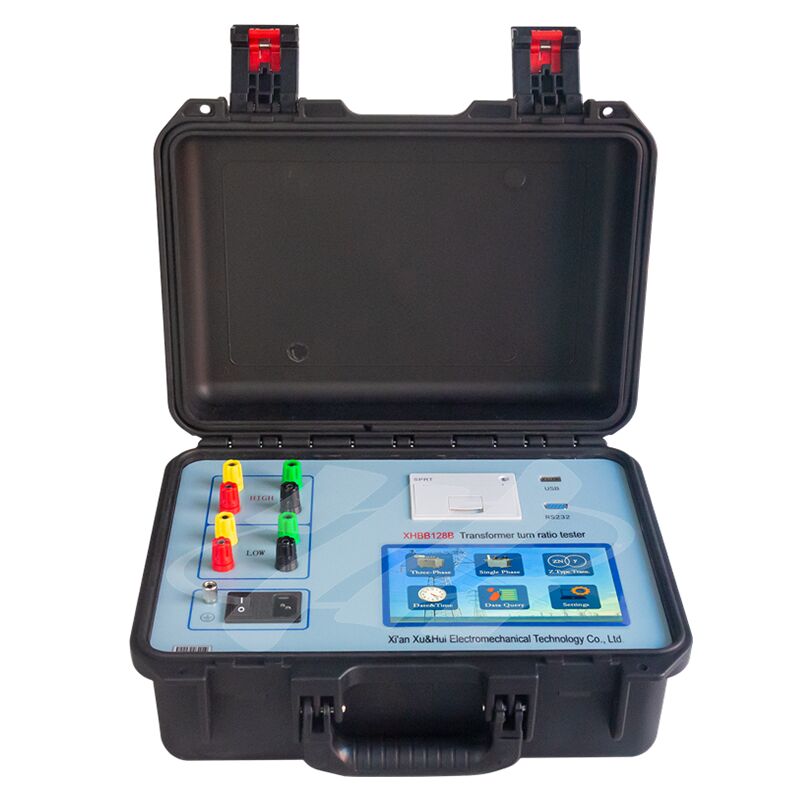

तीन चरण आउटपुट के साथ डिजिटल टीटीआर परीक्षक

XHBB128B

पावर ट्रांसफार्मर अर्ध-निर्मित और तैयार उत्पादों के निर्माण प्रक्रिया में, नए स्थापित ट्रांसफार्मरों के कमीशन से पहले, और विद्युत शक्ति मंत्रालय द्वारा जारी निवारक परीक्षण नियमों के अनुसार, परिचालन ट्रांसफार्मरों के घुमाव अनुपात (या वोल्टेज अनुपात) का परीक्षण करना अनिवार्य है। यह परीक्षण ट्रांसफार्मर घुमाव अनुपातों की सटीकता, टैप चेंजर्स की कार्यक्षमता, इंटर-टर्न शॉर्ट सर्किट की उपस्थिति, और ट्रांसफार्मरों के समानांतर संचालन की व्यवहार्यता को सत्यापित करता है। पारंपरिक घुमाव अनुपात ब्रिज गैर-सहज रीडिंग से पीड़ित हैं और चरण-दर-चरण माप की आवश्यकता होती है। इसके विपरीत, टर्न्स रेशियो टेस्टर इन सीमाओं को सरल, सहज संचालन के साथ संबोधित करता है; इसमें एक त्रि-चरण सटीक इन्वर्टर बिजली आपूर्ति शामिल है, जो त्वरित परीक्षण और उच्च माप सटीकता को सक्षम बनाता है।

कार्यात्मक विशेषताएं

(1)। उपकरण माप वोल्टेज के रूप में एकल-चरण मुख्य बिजली आपूर्ति के बजाय त्रि-चरण सटीक इन्वर्टर बिजली आपूर्ति को अपनाता है, जो माप के दौरान मुख्य वोल्टेज के हार्मोनिक प्रभाव को समाप्त करता है और माप को अधिक सटीक बनाता है। जब कार्यशील बिजली आपूर्ति एक जनरेटर है, तो इसका कोई प्रभाव नहीं पड़ता है।

(2)। त्रि-चरण आउटपुट वोल्टेज को परीक्षण गति में सुधार करने, इंटरफेज़ कोण को मापने और ट्रांसफार्मर वायरिंग समूह 0-11 की स्वचालित रूप से पहचान करने के लिए अपनाया जाता है।

(3)। यह विभिन्न प्रकार के ट्रांसफार्मरों के लिए लागू है, विशेष रूप से Z-प्रकार के ट्रांसफार्मर, रेक्टिफायर ट्रांसफार्मर, ग्राउंडिंग ट्रांसफार्मर, इलेक्ट्रिक फर्नेस ट्रांसफार्मर, फेज़-शिफ्टिंग ट्रांसफार्मर, बैलेंस ट्रांसफार्मर और अन्य ट्रांसफार्मरों के माप के लिए। माप पैरामीटर सबसे व्यापक हैं।

(4)। स्व-निर्मित सटीक त्रि-चरण इन्वर्टर बिजली आपूर्ति को अपनाया जाता है, जिसमें उच्च और निम्न वोल्टेज रिवर्स कनेक्शन सुरक्षा, ट्रांसफार्मर टर्न टू टर्न शॉर्ट सर्किट सुरक्षा, टैप चेंजर खोलने और बंद करने की विफलता सुरक्षा, और उपकरण की स्थिरता बढ़ाने के लिए आउटपुट फुल शॉर्ट सर्किट सुरक्षा होती है।

(5)। रेटेड पैरामीटर दर्ज करने के बाद, यह स्वचालित रूप से टैप चेंजर के ट्रांसफार्मर अनुपात, त्रुटि मान और टैपिंग स्थिति को माप सकता है। विशेष रूप से असममित टैपिंग वाले टैप चेंजर के लिए, यह ट्रांसफार्मर टैप चेंजर की सटीक स्थिति को भी सटीक रूप से माप सकता है। यह अधिकतम 99 टैपिंग बिंदुओं वाले टैप चेंजर को माप सकता है।

(6)। यह मॉड्यूलर डिस्प्ले के साथ 7-इंच हाई-डेफिनिशन कलर टच स्क्रीन एलसीडी को अपनाता है। प्रत्येक ऑपरेशन चरण के लिए चीनी संकेत हैं। उपकरण संचालन को केवल निर्देशों के बिना एलसीडी संकेतों को देखकर पूरा किया जा सकता है।

(7)। उपकरण में प्रिंट आउटपुट, यूएसबी फ्लैश डिस्क इंटरफ़ेस और RS232 इंटरफ़ेस दोनों हैं, जो पेपरलेस कार्यालय के लिए सुविधाजनक है।

(8)। कोल्ड और तापमान प्रतिरोध, सीलिंग और वाटरप्रूफ, फॉल और शॉक प्रतिरोध के साथ मल्टी-फंक्शनल इंजीनियरिंग प्लास्टिक बॉक्स को फील्ड टेस्ट की सुविधा के लिए अपनाया जाता है।

थ्री फेज़ ट्रांसफार्मर y-d-11, वोल्टेज संयोजन 110 ± 8 × 1.25% / 10.5 ट्रांसफार्मर। चित्र 6 के अनुसार वायरिंग करें।
