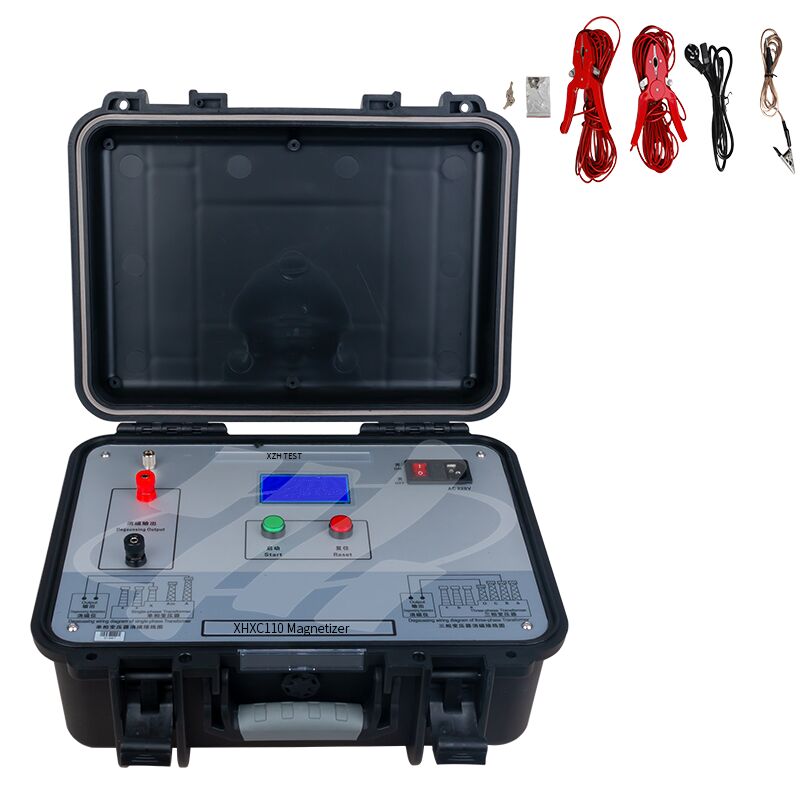

XHXC110 पावर ट्रांसफार्मर और करंट ट्रांसफार्मर डिमैग्नेटाइजर
एक्सएचएक्ससी110 एक विशेष उपकरण है जिसे डीसी प्रतिरोध परीक्षण के बाद बड़े पावर ट्रांसफार्मर और वर्तमान ट्रांसफार्मर में अवशिष्ट चुंबकत्व खतरों को समाप्त करने के लिए डिज़ाइन किया गया है।यह इन उपकरणों को इनरुश करंट के प्रभावों से बचाने और सुरक्षित संचालन सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।.
लौह चुम्बकीय सामग्री के अंतर्निहित हिस्टेरिसिस के कारण, लौह कोर में अवशिष्ट चुंबकत्व विद्युत ट्रांसफार्मर के मोड़ अनुपात माप और डीसी प्रतिरोध परीक्षण जैसे संचालन के बाद रहता है.यह अवशिष्ट चुंबकत्व ट्रांसफार्मर के चालू होने पर लोहे के कोर के अर्ध-चक्र संतृप्ति का कारण बनता है, जो उत्तेजना धारा में पर्याप्त हार्मोनिक उत्पन्न करता है।यह न केवल ट्रांसफार्मर की प्रतिक्रियाशील शक्ति की खपत को बढ़ाता है बल्कि रिले सुरक्षकों के गलत संचालन को भी ट्रिगर कर सकता हैइसलिए सुरक्षित और सामान्य संचालन सुनिश्चित करने के लिए ट्रांसफार्मर को चालू करने से पहले डीमैग्नेटाइजेशन किया जाना चाहिए।
मूल उत्पाद श्रृंखला के आधार पर, XHXC110 में एक अतिरिक्त स्वचालित डीमैग्नेटाइजेशन मोड है, जो उपयोगकर्ता के दोहराए गए कार्यों की आवश्यकता को समाप्त करता है।द्रव क्रिस्टल मॉड्यूल को अधिक समृद्ध जानकारी प्रदर्शित करने के लिए बड़ा किया गया है, और यह दो-बटन ऑपरेशन डिजाइन को अपनाता हैः चयन और रीसेट के लिए एक लाल बटन, और पुष्टि और स्टार्ट-अप के लिए एक हरा बटन, आसान संचालन सुनिश्चित करता है।डीमैग्नेटाइजेशन का समय मूल 30 मिनट से घटाकर 4 मिनट से कम कर दिया गया है।.
अवशिष्ट चुंबकत्व के खतरे
- ट्रांसफार्मर रिले सुरक्षा यंत्रों के गलत संचालन को ट्रिगर करता है, जिससे ट्रांसफार्मर चालू करने में बार-बार विफलता आती है।
- जब ट्रांसफार्मर के आउटगोइंग लाइनों पर शॉर्ट-सर्किट के दोषों को साफ किया जाता है, तो वोल्टेज में वृद्धि का कारण बनता है,ट्रांसफार्मर सुरक्षा के गलत संचालन का कारण बनता है और इसके परिणामस्वरूप ट्रांसफार्मर के सभी पक्षों पर भारों का पूर्ण विद्युत कटौती होता है;
- जब सबस्टेशन ए में एक खाली ट्रांसफार्मर बिजली की आपूर्ति से जुड़ा होता है तो उत्पन्न होने वाला इनरुश करंट आसन्न सबस्टेशन बी और सी में काम करने वाले ट्रांसफार्मर में "सहानुभूतिपूर्ण इनरुश" का कारण बनता है,गलत ट्रिपिंग और बड़े पैमाने पर बिजली की कटौती का कारण बनता है;
- अत्यधिक विद्युत शक्ति के कारण इनरुश करंट ट्रांसफार्मर और सर्किट ब्रेकर को नुकसान पहुंचा सकता है।
- स्विचिंग ओवरवोल्टेज का कारण बनता है, विद्युत उपकरण को नुकसान पहुंचाता है;
- इनरश करंट में डीसी घटकों का कारण करंट ट्रांसफार्मर चुंबकीय सर्किट का अति-चुंबकत्व,रिले सुरक्षा उपकरणों की माप सटीकता और सही संचालन दर को काफी कम करना;
- इनरश करंट में बड़ी संख्या में हार्मोनिक बिजली ग्रिड की बिजली की गुणवत्ता को गंभीर रूप से प्रदूषित करते हैं।
- ग्रिड वोल्टेज में अचानक वृद्धि या गिरावट का कारण बनता है, जिससे अन्य विद्युत उपकरणों का सामान्य संचालन प्रभावित होता है।
प्रदर्शन विशेषताएं:
* पेटेंट प्रौद्योगिकी ¥ सीसी आवृत्ति रूपांतरण मंदता सिद्धांत का उपयोग करता है;
* थ्री-फेज ट्रांसफार्मर केवल चरण बी को ही डिमैग्नेट करके डिमैग्नेटिज़ेशन प्राप्त करते हैं;
* स्वचालित वर्तमान स्थिरीकरण निर्णय और 16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण की सुविधा है;
* मैनुअल/ऑटोमैटिक डिमैग्नेटाइजेशन मोड प्रदान करता है;
* तेजी से विमुद्रीकरण की गति 30 मिनट से घटाकर प्रति चक्र 4 मिनट से अधिक नहीं;
* महत्वपूर्ण डीमैग्नेटिज़ेशन प्रभाव प्रति चक्र 80% से बढ़कर 90% से अधिक हो गया;
* सीसी प्रतिरोध परीक्षण की वर्तमान लाइन का सीधे उपयोग कर सकते हैं, सीसी प्रतिरोध परीक्षण के साथ एकीकरण की सुविधा;
* रीयल टाइम डिस्प्ले के साथ एक स्पष्ट चीनी इंटरफ़ेस का उपयोग करता है।
* बड़े पावर ट्रांसफार्मर और 35kV और उससे अधिक के इंस्ट्रूमेंट ट्रांसफार्मर में कमीशन से पहले अवशिष्ट चुंबकत्व को समाप्त करने के लिए उपयुक्त;विशेष रूप से 330kV और अधिक के वोल्टेज स्तर के साथ बड़ी क्षमता वाले ट्रांसफार्मर के लिए उपयुक्त;
* यह उत्पाद छोटे आकार और हल्के वजन का है, जो इसे क्षेत्र में उपयोग के लिए आदर्श बनाता है।
