| उत्पत्ति के प्लेस: | शीआन शानक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | एक्सएचएक्ससी105 |

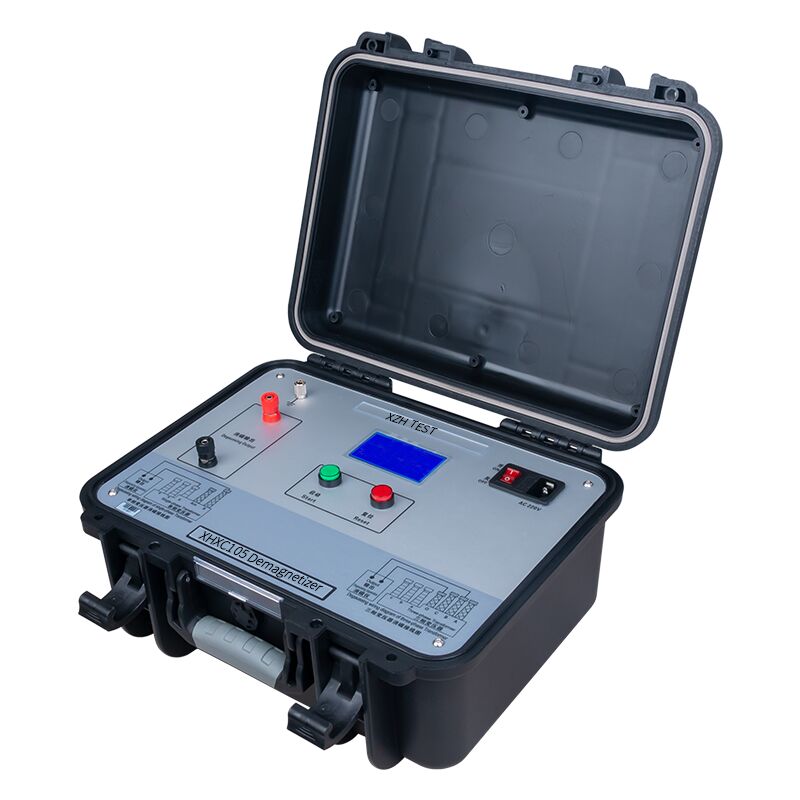

XHXC105
पावर ट्रांसफार्मर और म्यूचुअल इंडक्टर्स के लिए डिज़ाइन किया गया डिमैग्नेटाइज़र बड़ी इकाइयों पर डीसी प्रतिरोध परीक्षणों के बाद अवशिष्ट चुंबकत्व खतरों को हटाने के लिए एक पेशेवर उपकरण है।यह उत्तेजना के खिलाफ महत्वपूर्ण सुरक्षा प्रदान करता है और पावर ट्रांसफार्मर और पारस्परिक प्रेरक के सुरक्षित संचालन की गारंटी देता है.
उत्पाद की विशेषताएं:
पेटेंट प्रौद्योगिकी का उपयोग करना, डीसी वैरिएबल फ्रीक्वेंसी एट्यूनेशन सिद्धांत;
डीमैग्नेटाइजेशन केवल थ्री-फेज ट्रांसफार्मर के बी चरण को डीमैग्नेटाइज करके प्राप्त किया जाता है;
स्वचालित वर्तमान स्थिरीकरण निर्णय और 16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण की विशेषताएं;
मैनुअल/ऑटोमैटिक डीमैग्नेटाइजेशन मोड प्रदान करता है;
तेजी से विमुद्रीकरण की गति 30 मिनट से घटाकर प्रति चक्र 4 मिनट से अधिक नहीं;
महत्वपूर्ण डीमैग्नेटिज़ेशन प्रभाव प्रति चक्र 80% से 90% से अधिक हो गया है।
सीसी प्रतिरोध परीक्षण की वर्तमान लाइनों का सीधे उपयोग कर सकता है, जिससे इसे सीसी प्रतिरोध परीक्षण उपकरण के साथ उपयोग करने के लिए सुविधाजनक बनाया जा सकता है;
बड़े पावर ट्रांसफार्मर और 35kV और उससे अधिक के इंस्ट्रूमेंट ट्रांसफार्मर में कमीशन से पहले अवशिष्ट चुंबकत्व को समाप्त करने के लिए उपयुक्त;
विशेष रूप से 330kV और उससे अधिक की बड़ी क्षमता वाले ट्रांसफार्मर के लिए उपयुक्त;
यह उत्पाद आकार में छोटा और हल्का है, जिससे यह क्षेत्र में उपयोग के लिए आदर्श है।
तकनीकी विनिर्देश
| डीमैग्नेटाइजिंग विधि | मैनुअल, स्वचालित |
| दक्षता को कम करना | 90% से अधिक/चक्र |
| प्रगति को कम करना | 0%100% |
| ऑपरेटिंग पावर सप्लाई | AC 220V±10% |
| विमुद्रीकरण करंट | 5A, 1A, 200mA, 5mA (अनुकूलित) |
उपयोगकर्ता इंटरफ़ेस का परिचय
1ग्राउंडिंग पोस्टः सुरक्षा सुरक्षा के लिए उपकरण ग्राउंडिंग बिंदु;
2. डिमैग्नेटिज़ेशन आउटपुट: परीक्षण लीड कनेक्शन पोर्ट, ट्रांसफार्मर या वर्तमान ट्रांसफार्मर बुशिंग से कनेक्ट करता है जिसे डिमैग्नेटिज़ किया जा रहा है;
3. डिमैग्नेटिज़ेशन आउटपुट: परीक्षण लीड कनेक्शन पोर्ट, ट्रांसफार्मर या वर्तमान ट्रांसफार्मर बुशिंग से कनेक्ट करता है जिसे डिमैग्नेटिज़ किया जा रहा है;
4. प्रारंभ (हरी बटन): मेनू की पुष्टि/डिमैग्नेटाइजेशन प्रारंभ;
5. रीसेट (लाल बटन): मोड और वर्तमान चयन / Demagnetization अंत डिस्चार्ज / उपकरण के संचालन को बाधित;
6मुख्य पावर स्विचः "I" स्थिति चालू है; "0" स्थिति बंद है;
7. पावर सोकेटः उपकरण बिजली की आपूर्ति, AC220V कनेक्शन पोर्ट;
8फ्यूज धारकः AC220V बिजली आपूर्ति प्रणाली फ्यूज स्थापित करने के लिए स्थान;
9एलसीडी स्क्रीनः डीमैग्नेटाइजेशन कार्य मोड, वर्तमान मूल्य और डीमैग्नेटाइजेशन प्रगति प्रदर्शित करता है।
