| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHDD503E |
विभिन्न प्रकार के केबलों के लिए उन्नत पहचान प्रौद्योगिकियों के साथ त्वरित और सटीक दोष बिंदु स्थान।
| विशेषता | मूल्य |
|---|---|
| मॉडल नं. | XHDD503E |
| प्रयोग | नेटवर्क केबल परीक्षक, ऑडियो केबल परीक्षक, समाक्षीय केबल परीक्षक, डिजिटल केबल परीक्षक |
| शक्ति | विद्युत |
| फ़िल्टर | 200Hz-1600Hz वैकल्पिक |
| आउटपुट लाभ | 16 स्तर (0~112dB) |
| ध्वनिक-चुंबकीय स्थिति की सटीकता | 0.2 मीटर से कम |
| चरण वोल्टेज पोजिशनिंग सटीकता | 0.5 मीटर से कम |
| पथ पहचान की सटीकता | 0.5 मीटर से कम |
| वारंटी | 12 महीने |

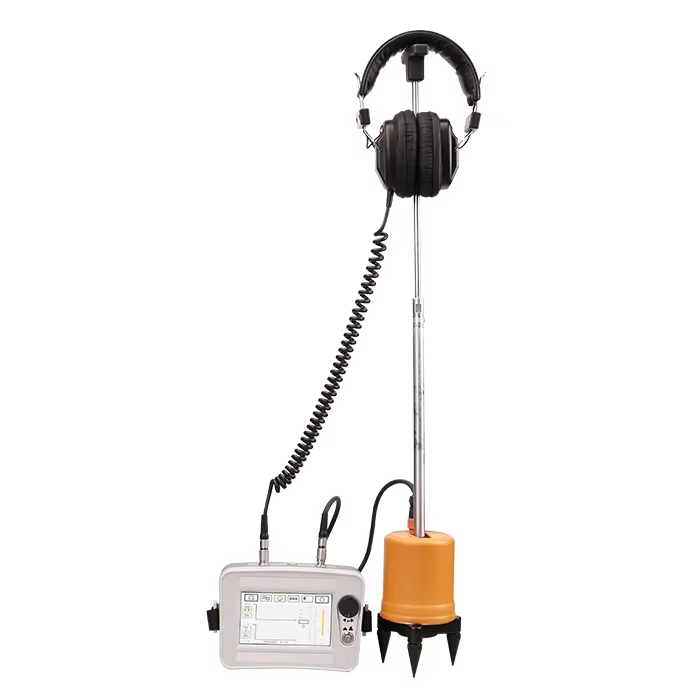

केबल दोष लोकेटर केबल दोषों का सटीक पता लगाने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण सिद्धांतों का उपयोग करता है। एक उच्च वोल्टेज पल्स जनरेटर दोष बिंदु पर फ्लैश ओवर डिस्चार्ज बनाता है,जिसके परिणामस्वरूप वाइब्रेशन तरंगों, ध्वनि तरंगों और विद्युत चुम्बकीय तरंगों का पता लगाया जाता है।
यह उपकरण बिजली केबलों, उच्च आवृत्ति समाक्षीय केबलों, सड़क प्रकाश केबलों, और कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट सहित दफन तारों में विभिन्न दोषों का पता लगाने के लिए उपयुक्त हैउच्च प्रतिरोध लीक, और उच्च प्रतिरोध फ्लैश दोषों पर।
| फ़िल्टर पैरामीटर | सभी-पासः 100Hz~1600Hz कम पासः 100 हर्ट्ज ~ 300 हर्ट्ज क्वालकॉम: 160Hz~1600Hz बैंडपासः 200Hz~600Hz |
| चैनल लाभ | 8 स्तर समायोज्य |
| चुंबकीय चैनल लाभ | 8 स्तर समायोज्य |
| चरण वोल्टेज लाभ | 8 स्तर समायोज्य |
| आउटपुट प्रतिबाधा | 350Ω |
| ध्वनिक चुंबकीय स्थिति की सटीकता | ≤0.1 मीटर |
| विद्युत आपूर्ति | 4*18650 मानक लिथियम बैटरी |
| स्टैंडबाय समय | 8 घंटे से अधिक |
| आयाम | 428L×350W×230H |
| वजन | 7 किलो |
| परिचालन वातावरण | -25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रताः ≤90% |
1. ध्वनिक-चुंबकीय तालमेल विधिःपारंपरिक ध्वनिक माप को विद्युत चुम्बकीय संकेतों के साथ जोड़कर संकेतों के बीच समय के अंतर को मापकर सटीक दोष स्थान के लिए पता लगाता है।
2शुद्ध ध्वनि विधि:हेडफ़ोन या डिस्प्ले के माध्यम से दोष बिंदु पहचान के लिए ध्वनि संकेतों को विद्युत संकेतों में परिवर्तित करने के लिए ध्वनिक कंपन सेंसरों का उपयोग करता है।
3शुद्ध चुंबकीय विधि:प्रेरण कॉइल द्वारा पता लगाए गए पल्स सिग्नल विशेषताओं के माध्यम से केबल पथ और दोष स्थान निर्धारित करता है।
4ए-फ्रेम विधिःविद्युत क्षेत्र विश्लेषण के माध्यम से दफन केबलों में ग्राउंड दोषों का पता लगाने के लिए संभावित अंतर माप का उपयोग करता है।
