| उत्पत्ति के प्लेस: | शीआन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHDD503 |

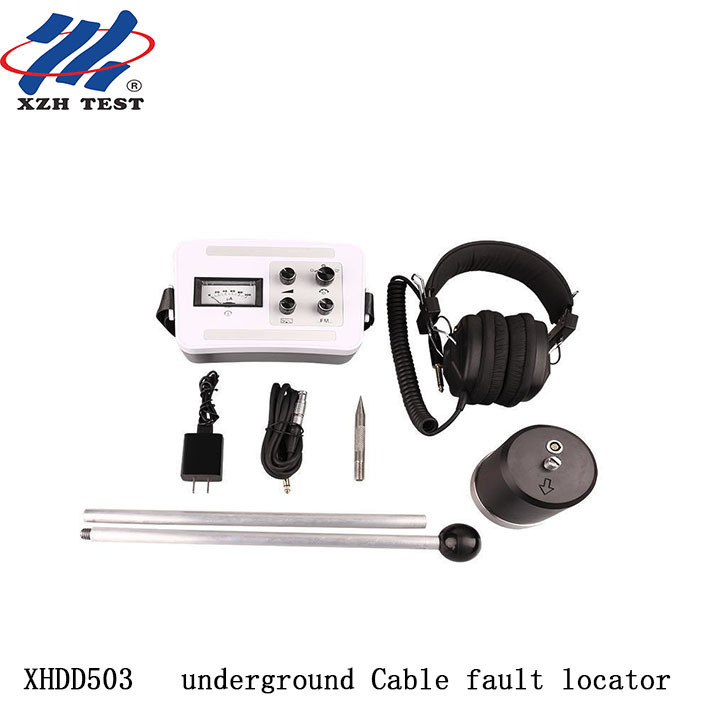

XHDD503 केबल फॉल्ट पिनपॉइंटर भूमिगत केबल फॉल्ट स्थानों को सटीक रूप से निर्धारित करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण सिद्धांतों का उपयोग करता है। हाई-वोल्टेज पल्स जनरेटर की सहायता से, गलती बिंदु पर फ्लैशओवर डिस्चार्ज कंपन तरंगें, ध्वनि तरंगें और विद्युत चुम्बकीय तरंगें उत्पन्न करता है। इन भौतिक घटनाओं को एक विशेष जांच द्वारा उठाया जाता है, उपकरण द्वारा प्रवर्धित और संसाधित किया जाता है, और सीधे केबल के ऊपर सटीक गलती स्थान को पूरा करने के लिए ऑपरेटर के श्रवण और दृश्य निर्णय के लिए प्रदर्शित किया जाता है।
कम प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट, और बिजली केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न क्रॉस-सेक्शन और मीडिया के साथ विभिन्न सामग्रियों से बने दबे हुए तारों के वियोग दोषों के लिए उपयुक्त। केबल दोष डिटेक्टरों के लिए DL/T 849.2-2019 मानकों का अनुपालन करता है।
मुख्य प्रदर्शन लाभ
आवर्धन:500,000x| पता लगाने की गहराई:>10मी| बैटरी की आयु:20+ घंटे| निष्क्रिय करंट:<10एमए
| पैरामीटर | विनिर्देश |
|---|---|
| बढ़ाई | 500,000 बार |
| स्थिति निर्धारण सटीकता | <0.1m (ध्वनिक-चुंबकीय) |
| आउटपुट प्रतिबाधा | 350Ω |
| पता लगाने की गहराई | >10 मीटर |
| निष्क्रिय करंट | <10एमए |
| सतत संचालन | >20 घंटे |
| कार्यशील विद्युत आपूर्ति | 4 × 3.7V 3200mAh लिथियम बैटरी |
| परिवेश का तापमान | -25 ~ 65℃; आर्द्रता: ≤90% |
| मुख्य इकाई आयाम | 190 (एल) × 75 (डब्ल्यू) × 135 (एच) मिमी |
| मुख्य इकाई वजन | 0.81 किग्रा |
| जांच आयाम | 85 (डी) × 100 (एच) मिमी |
| जांच वजन | 1.4 किग्रा |
| कुल मिलाकर आयाम (पैक) | 428L × 350W × 230H मिमी |
| कुल वजन | 7 किग्रा |
ध्वनिक-चुंबकीय तुल्यकालन विधि एक अत्यधिक सटीक और अद्वितीय दोष स्थान तकनीक है। इसका सिद्धांत पारंपरिक ध्वनिक स्थान पर आधारित है, जिसे विद्युत चुम्बकीय सिग्नल का पता लगाने और अनुप्रयोग के साथ बढ़ाया गया है।
जब एक उच्च-वोल्टेज पल्स दोषपूर्ण केबल पर कार्य करता है, तो दोष बिंदु पर फ्लैशओवर डिस्चार्ज होता है, जिससे कंपन तरंगें, ध्वनि तरंगें, विद्युत चुम्बकीय तरंगें और अन्य भौतिक घटनाएं उत्पन्न होती हैं। उपकरण एक साथ अपने दोहरे चैनल (ध्वनिक + चुंबकीय) डिजाइन के माध्यम से इन संकेतों का पता लगाता है। विद्युत चुम्बकीय संकेत (निकट-तात्कालिक प्रसार) और ध्वनिक संकेत के बीच समय अंतर की तुलना करके, गलती बिंदु की सटीक दूरी की गणना की जाती है। ऑपरेटर न्यूनतम समय अंतर वाले बिंदु को खोजने के लिए जांच को आगे बढ़ाता है, जो सीधे नीचे सटीक गलती स्थान को इंगित करता है।
स्वतंत्र रूप से संचालित ध्वनिक और चुंबकीय चैनल हस्तक्षेप-विरोधी क्षमता को काफी बढ़ाते हैं, जिससे यह उपकरण विद्युत शोर वाले क्षेत्र के वातावरण में भी प्रभावी हो जाता है जहां पारंपरिक एकल-चैनल ध्वनिक डिटेक्टर संघर्ष करते हैं।

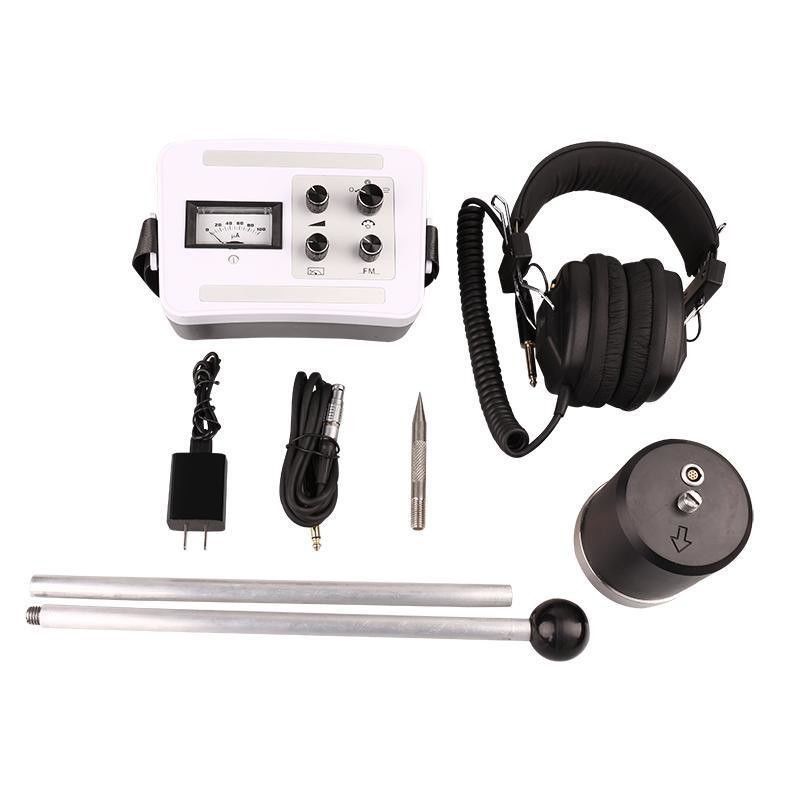

| अवयव | मात्रा |
|---|---|
| केबल फॉल्ट पिनपॉइंटर (मुख्य इकाई) | 1 |
| जांच (कनेक्टिंग रॉड और सेंसर सहित) | 1 |
| 7-कोर सिग्नल केबल | 1 |
| हेडफोन | 1 |
| अभियोक्ता | 1 |
बिक्री के बाद सेवा:उत्पाद की गुणवत्ता संबंधी समस्याओं, आजीवन रखरखाव और तकनीकी सहायता के लिए 12 महीने की निःशुल्क वारंटी।
साइट पर तस्वीरें
प्रश्न: व्यवहार में 500,000x सुपर आवर्धन का क्या मतलब है?
500,000x सिग्नल प्रवर्धन पिनपॉइंटर को गहरे या उच्च-प्रतिरोध दोषों से बेहद कमजोर ध्वनिक और चुंबकीय संकेतों का पता लगाने की अनुमति देता है जो कमजोर डिस्चार्ज पल्स उत्पन्न करते हैं। यह विशेष रूप से 5 मीटर से अधिक गहराई में दबी हुई केबलों के लिए या कमजोर मिट्टी की स्थिति में मूल्यवान है, जहां मानक-लाभ वाले पिनपॉइंटर्स सतह पर किसी भी सिग्नल को पंजीकृत करने में विफल होते हैं।
प्रश्न: 20 घंटे के निरंतर संचालन से क्षेत्र की उत्पादकता में कैसे सुधार होता है?
विस्तारित 20-घंटे की बैटरी लाइफ एक बार चार्ज करने पर कई दिनों के फील्ड ऑपरेशन को कवर करती है, जिससे अतिरिक्त बैटरी ले जाने या रिचार्जिंग के लिए बेस पर लौटने की आवश्यकता समाप्त हो जाती है। यह दूरस्थ साइटों, अपतटीय पवन फार्मों और क्रॉस-कंट्री केबल मार्गों के लिए महत्वपूर्ण है जहां चार्जिंग बुनियादी ढांचा उपलब्ध नहीं है। यूनिट बिना किसी रुकावट के दो पूर्ण शिफ्ट और रात भर की निगरानी चला सकती है।
प्रश्न: यह पिनपॉइंटर किस प्रकार के केबल दोषों के लिए डिज़ाइन किया गया है?
35kV और उससे कम रेटिंग वाले भूमिगत बिजली केबलों में फ्लैशओवर और उच्च-प्रतिरोध रिसाव दोषों के लिए डिज़ाइन किया गया। उच्च-लाभ वाली ध्वनिक-चुंबकीय पहचान प्रणाली किसी भी एचवी सर्ज जनरेटर के साथ काम करती है जो आवधिक डिस्चार्ज पल्स का उत्पादन करती है। यह प्रत्यक्ष-दफन और डक्टेड दोनों प्रतिष्ठानों में एक्सएलपीई, तेल-संसेचित कागज और रबर/प्लास्टिक ढांकता हुआ केबलों के साथ संगत है।
प्रश्न: आप कैसे पुष्टि करते हैं कि आप गलती बिंदु से सीधे ऊपर हैं?
ध्वनिक-चुंबकीय तुल्यकालन प्रदर्शन विद्युत चुम्बकीय नाड़ी (तात्कालिक) और ध्वनिक तरंग (मिट्टी यात्रा समय से विलंबित) के बीच समय अंतर दिखाता है। जब दोष सीधे ऊपर होता है, तो यह समय अंतर न्यूनतम तक पहुँच जाता है। दूर जाने से समय का डेल्टा बढ़ जाता है। दोष उपकेंद्र पर चरम ध्वनिक मात्रा के साथ, आपको उत्खनन से पहले दोहरी पुष्टि मिलती है।
प्रश्न: क्या पिनपाइंटर किसी एचवी सर्ज जनरेटर के साथ काम करता है?
हाँ। पिनपॉइंटर स्रोत-अज्ञेयवादी है और समय-समय पर उच्च-वोल्टेज डिस्चार्ज पल्स का उत्पादन करने वाले किसी भी उपकरण के साथ काम करता है: एकीकृत सिस्टम (XHHV535 श्रृंखला), पारंपरिक परीक्षण ट्रांसफार्मर + कैपेसिटर बैंक, और पल्स मोड में बर्न-थ्रू ब्रिज। सर्वोत्तम परिणामों के लिए, लगातार ध्वनिक लय पहचान के लिए 5-10 सेकंड के अंतराल पर आवधिक/चक्र डिस्चार्ज मोड का उपयोग करें।
प्रश्न: क्या वारंटी और समर्थन शामिल है?
आजीवन तकनीकी सहायता के साथ विनिर्माण दोषों को कवर करने वाली 12 महीने की मानक वारंटी। सीई और आईएसओ प्रमाणित। पैकेज में पिनपॉइंटर यूनिट, हेडफ़ोन, ग्राउंड सेंसर, कैरी केस, चार्जर और उपयोगकर्ता मैनुअल शामिल हैं। अनुरोध पर ऑन-साइट प्रशिक्षण और विस्तारित वारंटी विकल्प उपलब्ध हैं।
