Xhdd503c विनिर्माण कारखाना बहुक्रिया ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन केबल दोष प्वाइंटिंग लोकेटर

Xhdd503c विनिर्माण कारखाना बहुक्रिया ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन केबल दोष प्वाइंटिंग लोकेटर

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH Test
प्रमाणन:	CE/ISO
मॉडल संख्या:	XHDD503C

विस्तृत जानकारी

उत्पत्ति के प्लेस:

ब्रांड नाम:

XZH Test

प्रमाणन:

CE/ISO

मॉडल संख्या:

XHDD503C

प्रमुखता देना:

High Light

प्रमुखता देना:

ध्वनि-चुंबकीय केबल दोष लोकेटर

मल्टीफंक्शन केबल दोष पहचान उपकरण

वारंटी के साथ सिंक्रनाइज़ेशन केबल दोष लोकेटर

Trading Information

न्यूनतम आदेश मात्रा:

1unit

पैकेजिंग विवरण:

लकड़ी का बक्सा

प्रसव के समय:

5-8work दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

बुनियादी जानकारी।

मॉडल संख्या।

XHDD503C

कनेक्टर

RJ11

टेस्ट मोड

तत्काल परीक्षण

उपयोग

ऑडियो केबल परीक्षक, कोएक्सियल केबल परीक्षक, डिजिटल केबल परीक्षक

परीक्षण क्षेत्र

केबल बनाना

केबल का प्रकार

परिरक्षित

बिजली

प्रमाणीकरण

CE, IEC

अनुकूलित

रंग

काला

परिवहन पैकेज

लकड़ी का केस

विशिष्टता

52*44*37

ट्रेडमार्क

XZH टेस्ट

उत्पत्ति

शानक्सी

पैकेजिंग और डिलीवरी

पैकेज का आकार

52.00 सेमी * 44.00 सेमी * 37.00 सेमी

पैकेज सकल वजन

14.000 किग्रा

उत्पाद विवरण

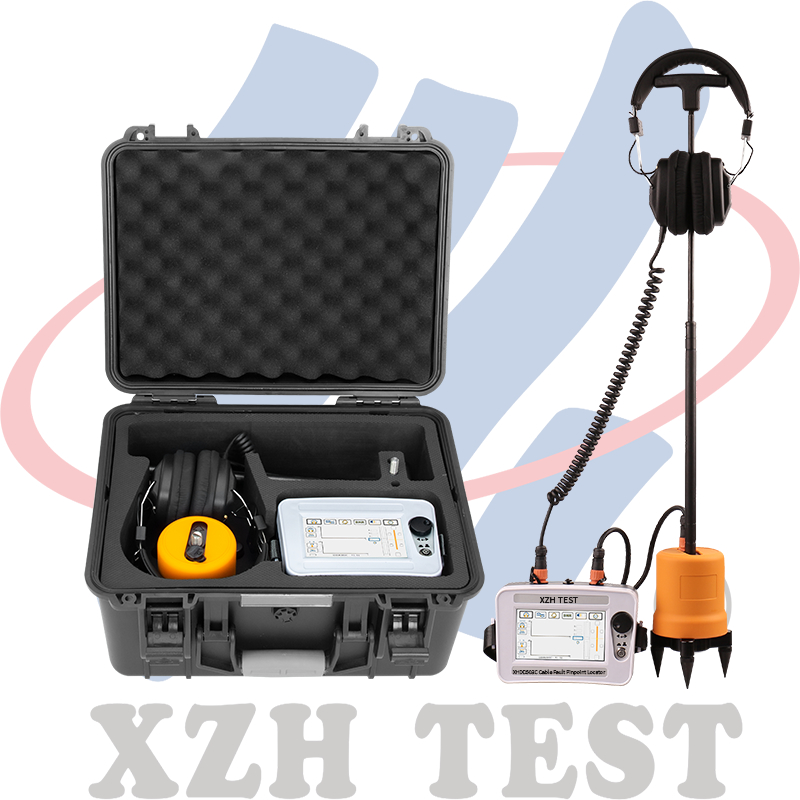

Xzh Test Xhdd503c Acoustic and Magnetic Synchronization Cable Fault Pinpointer

विवरण:

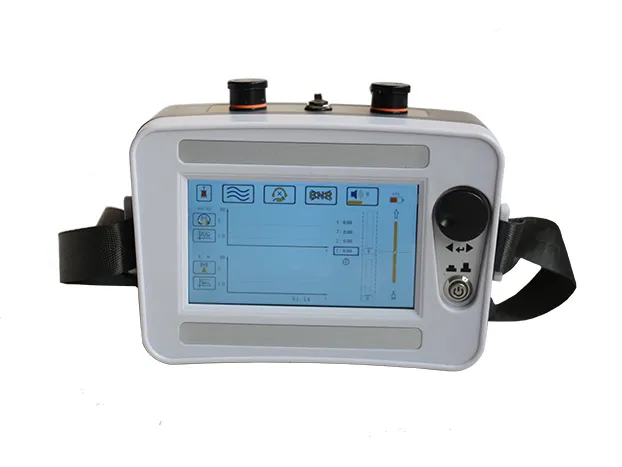

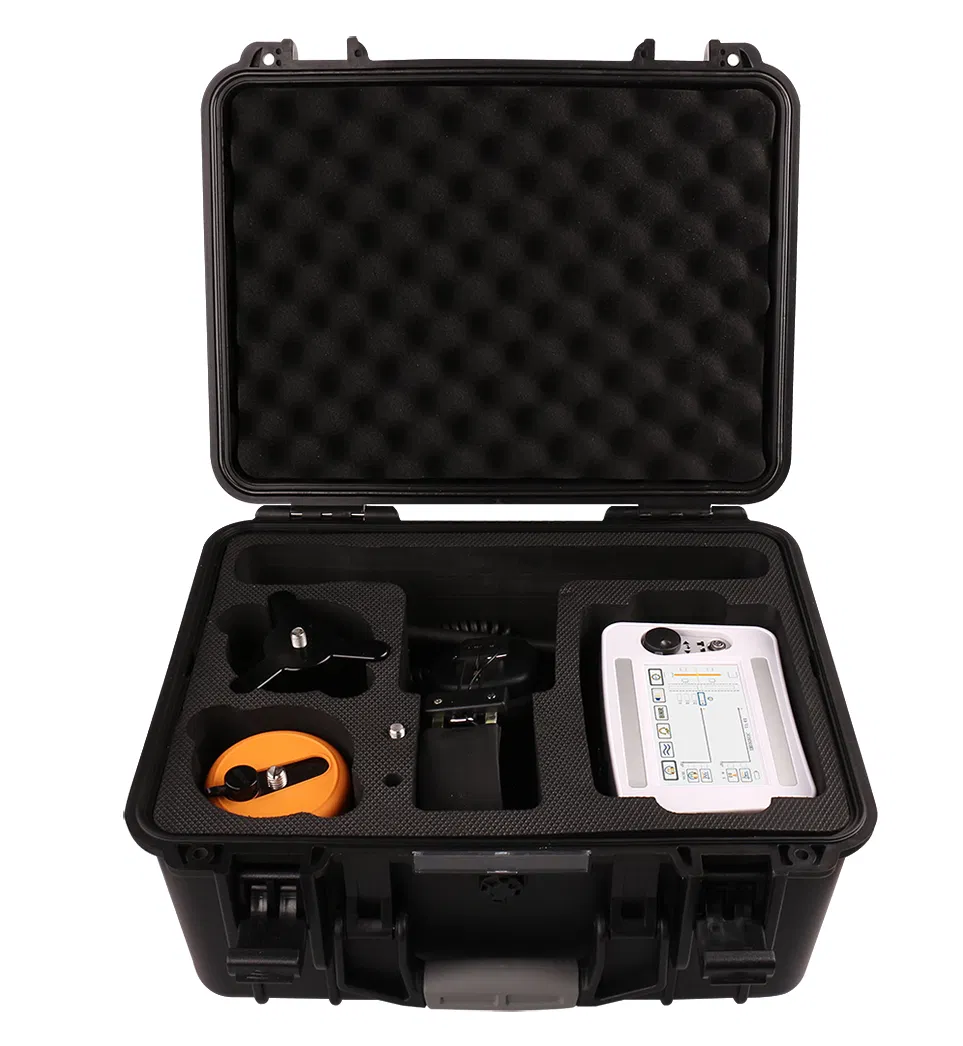

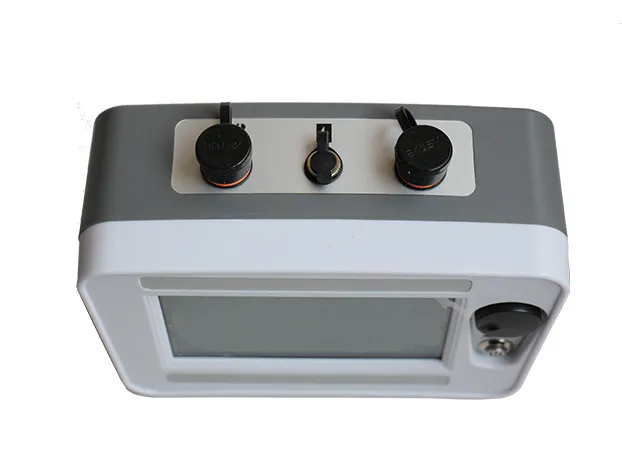

XHDD503C एक बुद्धिमान डिजिटल केबल फॉल्ट पिनपॉइंटर. यह एक उच्च गुणवत्ता वाले पीवीसी सुरक्षात्मक केस में रखा गया है, पोर्टेबल और हल्का है। पूरे सेट में 7 इंच का बड़ा-स्क्रीन सिग्नल जनरेटर, टच ऑपरेशन, सुविधाजनक और फैशनेबल है, के साथ उच्च गुणवत्ता वाले स्टीरियो हेडफ़ोन, जो पहनने में बहुत आरामदायक हैं, और स्पष्ट रूप से बिना कानों को नुकसान पहुंचाए दोष बिंदु की डिस्चार्ज ध्वनि सुन सकते हैं। इसका जांच ब्लैक एल्यूमीनियम मिश्र धातु से बनी है, पूरा शरीर बहुत बनावट वाला है, और हाथ में वजन का एक निश्चित एहसास है, जो ऑन-साइट डिटेक्शन के लिए बहुत उपयुक्त है।

यह दोष को इंगित करने के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि को अपनाता है, जो एक बहुत ही सटीक और अद्वितीय इंगित करने की विधि है। जब उच्च-वोल्टेज जनरेटर दोषपूर्ण केबल को झटके और डिस्चार्ज करता है, तो दोष बिंदु पर डिस्चार्ज द्वारा उत्पन्न ध्वनि जमीन पर प्रेषित होती है, और ध्वनि संकेत को उच्च-संवेदनशीलता जांच द्वारा उठाया जाता है। हेडफ़ोन द्वारा प्रवर्धित और मॉनिटर किए जाने के बाद, आप "पॉप" ध्वनि सुन सकते हैं। साथ ही, जांच का अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करता है, इस सिद्धांत का उपयोग करते हुए कि चुंबकीय क्षेत्र का प्रसार वेग ध्वनि प्रसार की गति से बहुत अधिक होता है, और विद्युत चुम्बकीय संकेत और ध्वनि संकेत के बीच समय अंतर का पता लगाकर दोष बिंदु की दूरी का न्याय करता है। ध्वनिक-चुंबकीय और चुंबकीय क्षेत्र के बीच सबसे कम समय अंतर वाले बिंदु को खोजने के लिए सेंसर की स्थिति को लगातार ले जाएं, तो दोष बिंदु की सटीक स्थिति इसके नीचे है।ध्वनि चैनलध्वनिक माप विधि और ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का संयोजन ऑपरेटर को उपयोग की आदतों के अनुसार स्वतंत्र रूप से पता लगाने की विधि चुनने की अनुमति देता है।ध्वनि चैनलउपकरण को पृष्ठभूमि शोर में कमी तकनीक के साथ डिज़ाइन किया गया है। जब तक ऑपरेटर BNR बटन दबाता है, तब तक पर्यावरणीय हस्तक्षेप शोर को प्रभावी ढंग से फ़िल्टर किया जा सकता है, और दोष बिंदु का पता लगाने पर दोष बिंदु की डिस्चार्ज ध्वनि को स्पष्ट रूप से सुना जा सकता है।

ध्वनिक संकेत और चुंबकीय संकेत के लाभ मूल्य और ट्रिगर मान को पता लगाने के स्थल की वास्तविक स्थिति के अनुसार मैन्युअल रूप से समायोजित किया जा सकता है ताकि पता लगाना अधिक सटीक हो सके।
उपकरण में केबल पथ के सहायक संकेत का कार्य है, जो ऑपरेटर को बिंदु को ठीक करते समय केबल पथ से विचलित होने से बचाता है।ध्वनि चैनलअंतर्निहित रिचार्जेबल लिथियम-आयन बैटरी, तेज़ चार्जिंग और लंबा उपयोग समय।

छोटा आकार, हल्का वजन, ले जाने में आसान।ध्वनि चैनलध्वनिक चुंबकीय सिंक्रनाइज़ेशनध्वनि चैनलबैंडविड्थ: l ऑल-पास: 100Hz~1500Hz, लो-पास: 100Hz~400Hz, हाई-पास: 150Hz~1500Hz, l बैंड-पास: 200Hz~600Hz।

सिग्नल लाभ: 0 से 7 तक समायोज्य।

निश्चित बिंदु सटीकता: 0.1 मीटर।

चुंबकीय क्षेत्र चैनल

0 से 7 तक समायोज्य।

पृष्ठभूमि शोर में कमी मोड

BNR

तीव्रता बार ग्राफ संकेत, ध्वनि ट्रिगर थ्रेसहोल्ड (0-100 फ़ाइलें) समायोज्य है।	विद्युत चुम्बकीय संकेत	तीव्रता बार ग्राफ संकेत, चुंबकीय क्षेत्र ट्रिगर थ्रेसहोल्ड (0-100 फ़ाइलें) समायोज्य
		ध्वनिक-चुंबकीय समय अंतर स्थिति मोड
		वेवफॉर्म डिस्प्ले, ध्वनिक और चुंबकीय समय अंतर डिस्प्ले।
	पथ सहायता परीक्षण	केबल के बाईं और दाईं ओर आइकन द्वारा पथ दिशा का संकेत दिया गया है।
बिजली की आपूर्ति	बैटरी
अंतर्निहित लिथियम-आयन बैटरी पैक, वोल्टेज 8.4V, क्षमता 4.4Ah	उपयोग का समय
लगातार उपयोग का समय > 8 घंटे;	चार्जर
इनपुट AC220V±10%, 50Hz; नाममात्र आउटपुट 8.4V, 1A	चार्जिंग का समय
<6 घंटे	प्रदर्शन विधि
*7-इंच रंग एलसीडी, 1024600 रिज़ॉल्यूशन, टच फ़ंक्शन के साथ।**	मात्रा		479X387X210mm (पीवीसी केस के साथ)
	वज़न		6.7 किग्रा
	उपयोग परिवेश का तापमान		-25
	ºC-		40
ºC	, आर्द्रता 5-90%RH, ऊंचाई
<4500m.	स्थापना निर्देश
