उत्पाद का वर्णन
XHDD503B डिजिटल केबल दोष प्वाइंट लोकेटरएक ध्वनिक-चुंबकीय सिंक्रोनस पिनपॉइंट लोकेटर है, जिसका उपयोग उच्च वोल्टेज सिग्नल जनरेटर के साथ किया जाता है।
यह एक पोर्टेबल और बुद्धिमान पावर केबल दोष सटीक स्थान उपकरण है। यह अन्य प्रौद्योगिकियों को एकीकृत करता है, विभिन्न परीक्षण मोड और समृद्ध और विविध त्वरित जानकारी प्रदान करता है,और केबल दोष स्थान कुशलता से पूरा करता हैयह बिजली केबल की खराबी की आपातकालीन मरम्मत के लिए एक आवश्यक उपकरण है।
तकनीकी संकेत
1. ध्वनिक और चुंबकीय तालमेल स्थिर बिंदु समारोह
(1) ध्वनि चैनल
a) बैंडविड्थ
| सभी पास |
100 हर्ट्ज से 1500 हर्ट्ज |
| निचला पास |
100 हर्ट्ज~400 हर्ट्ज |
| उच्च पार |
1 50 हर्ट्ज ~ 1 500 हर्ट्ज |
| बैंड पास |
200 हर्ट्ज से 600 हर्ट्ज |
| अधिकतम संकेत लाभ |
>=100dB |
| स्थिर बिंदु सटीकता |
0.1 मीटर |
| बैटरी |
अंतर्निहित लिथियम आयन बैटरी पैक, वोल्टेज 8.4V, क्षमता 2.4Ah |
| उपयोग समय |
निरंतर उपयोग का समय > 8 घंटे |
| चार्जर |
इनपुट AC220V±10%, 50Hz; नाममात्र आउटपुट 8.4V, 1A |
| चार्ज करने का समय |
< 6 घंटे. |
| प्रदर्शन मोड |
5 इंच का रंगीन एलसीडी, 854*480 रिज़ॉल्यूशन, टच फंक्शन के साथ। |
| परिवेश का तापमान |
-10°C-55°C, आर्द्रता 5-90% आरएच, ऊंचाई <4500m. |
2ध्वनिक और चुंबकीय तालमेल पृष्ठभूमि शोर में कमी मोड (बीएनआर)
3. बार ग्राफ ध्वनि संकेत की ताकत का संकेत, समायोज्य ध्वनि ट्रिगर सीमा
4. बार ग्राफ विद्युत चुम्बकीय संकेत की ताकत का संकेत, चुंबकीय क्षेत्र ट्रिगर प्रम्प्ट फ़ंक्शन के साथ समायोज्य चुंबकीय क्षेत्र ट्रिगर सीमा।
5ध्वनिक-चुंबकीय समय अंतर विधि स्थिति मोडः तरंग रूप प्रदर्शन, अधिकतम ध्वनिक-चुंबकीय समय अंतर 80ms है, जिसे स्वचालित रूप से गणना और मैन्युअल रूप से विश्लेषण किया जा सकता है;यह अंतिम ध्वनिक-चुंबकीय समय अंतर रिकॉर्ड करने की क्षमता है.
उद्देश्यध्वनिक-चुंबकीय सिंक्रोनस इंगित उपकरण, उच्च वोल्टेज सिग्नल जनरेटर के साथ संयोजन में उपयोग किया जाता है, एक पोर्टेबल और बुद्धिमान पावर केबल दोष सटीक स्थिति निर्धारण उपकरण है।
इसमें ध्वनिक-चुंबकीय समय अंतर पोजिशनिंग तकनीक, शोर में कमी की तकनीक, पथ सहायक परीक्षण और अन्य प्रौद्योगिकियां शामिल हैं।परीक्षण मोड और समृद्ध और विविध शीघ्र जानकारी केबल गलती स्थान कुशलता से पूरा कर सकते हैं, सटीक और सुखद, जो बिजली केबल की खराबी की आपातकालीन मरम्मत के लिए एक आवश्यक उपकरण है।
पोर्टेबल पीवीसी सुरक्षात्मक मामले के साथ पैक, सुंदर, ले जाने के लिए आसान, हल्के वजन,सुरक्षा स्तर IP54 से कम नहीं है।
1ध्वनिक-चुंबकीय समकालिक स्थिति निर्धारण प्रौद्योगिकी का उपयोग करके ध्वनिक-चुंबकीय समय अंतर की स्वचालित गणना करना और ध्वनि निगरानी पर निर्भरता को कम करना।
2पृष्ठभूमि शोर को कम करने की तकनीक पर्यावरण हस्तक्षेप शोर को प्रभावी ढंग से फ़िल्टर कर सकती है और दोष स्थान पर डिस्चार्ज ध्वनि को उजागर कर सकती है।
3पारंपरिक ध्वनिक माप पद्धति और उन्नत ध्वनिक-चुंबकीय पद्धति को मिलाकर, ऑपरेटर उपयोग की आदतों के अनुसार स्वतंत्र रूप से चुन सकता है।
4ध्वनि संकेत और चुंबकीय संकेत का लाभ मूल्य और ट्रिगर मूल्य मैन्युअल रूप से समायोजित किया जा सकता है, जो निश्चित बिंदु के लिए अधिक सुविधाजनक है।
5पैरामीटर समायोज्य हैं, पर्यावरण शोर को दबाने के लिए उपयुक्त फ़िल्टर पैरामीटर का चयन करें।
6.5 इंच का टच हाइलाइट एलसीडी, सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है।
7. फास्ट चार्जर के साथ निर्मित उच्च क्षमता वाली लिथियम-आयन बैटरी द्वारा संचालित।
8.छोटा और पोर्टेबल, हल्का वजन.

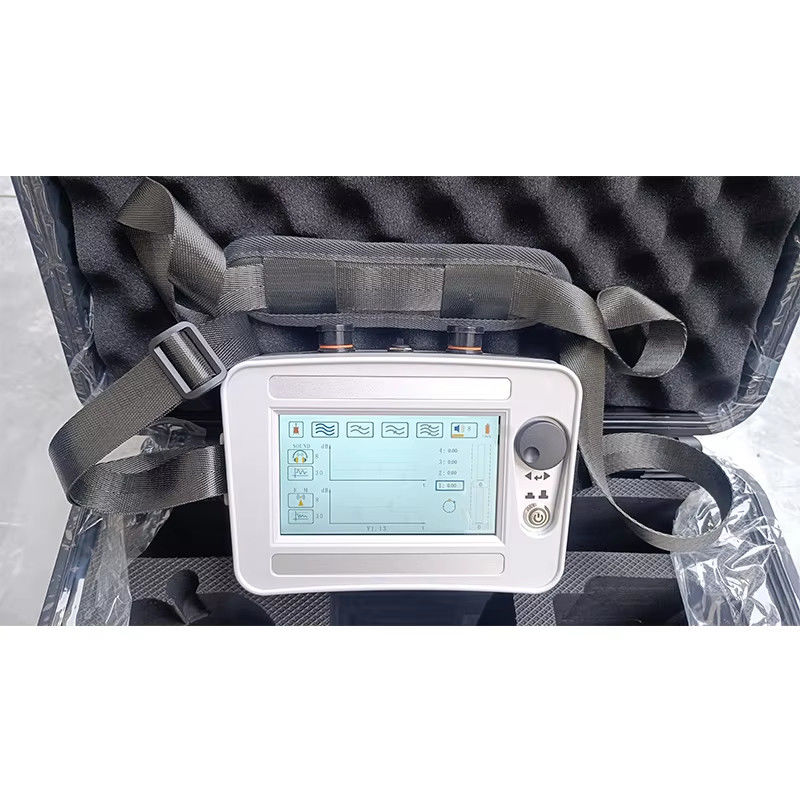

स्क्रीन पर ध्वनिक तरंगों और चुंबकीय तरंगों के लिए प्रदर्शन क्षेत्र हैं, और दोनों के बीच समय का अंतर दाईं ओर प्रदर्शित किया गया है।केबल दोष बिंदुओं को सटीक रूप से मापने के लिए ध्वनिक-चुंबकीय समन्वयन विधि का उपयोग किया जाता है, जिससे पता लगाना आसान और तेज़ हो जाता है।
