| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHDD503E |
| मॉडल नं. | XHDD503E |
| प्रयोग | नेटवर्क केबल परीक्षक, ऑडियो केबल परीक्षक, समाक्षीय केबल परीक्षक, डिजिटल केबल परीक्षक |
| शक्ति | विद्युत |
| अनुकूलित | अनुकूलित |
| रंग | काला |
| फ़िल्टर | 200Hz-1600Hz वैकल्पिक |
| आउटपुट लाभ | 16 स्तर (0~112dB) |
| ध्वनिक-चुंबकीय स्थिति की सटीकता | 0.2 मीटर से कम |
| चरण वोल्टेज पोजिशनिंग सटीकता | 0.5 मीटर से कम |
| पथ पहचान की सटीकता | 0.5 मीटर से कम |
| परिवहन पैकेज | लकड़ी का मामला |
| ट्रेडमार्क | एक्सजेडएच परीक्षण |
| उत्पत्ति | चीन |
| एचएस कोड | 9031809090 |
| आपूर्ति करने की क्षमता | 2000 पीसीएस/वर्ष |
| अनुकूलन | उपलब्ध |
| बिक्री के बाद सेवा | वारंटी प्रमाणपत्र |
| वारंटी | 12 महीने |

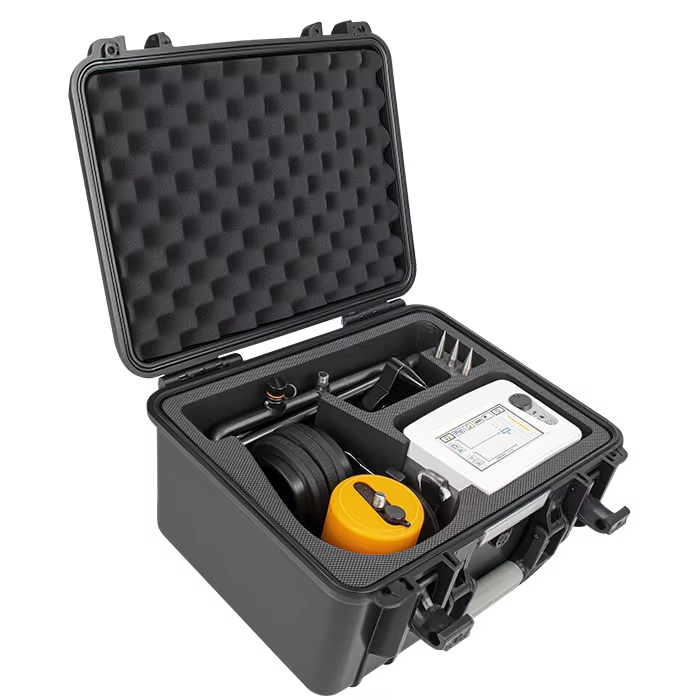

केबल दोष लोकेटर विशिष्ट केबल दोष स्थानों को निर्धारित करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण सिद्धांतों का उपयोग करता है।एक उच्च वोल्टेज पल्स जनरेटर दोष बिंदु पर फ्लैशओवर डिस्चार्ज का कारण बनता है, भौतिक घटनाओं को उत्पन्न करता है जो उपकरण के विशेष जांच द्वारा पता लगाया जाता है, प्रवर्धित, संसाधित, और दृश्य और श्रवण प्रतिक्रिया के माध्यम से दोषों का सटीक पता लगाने के लिए प्रदर्शित किया जाता है।
यह उपकरण कम प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट, डिस्कनेक्शन, उच्च प्रतिरोध रिसाव सहित विभिन्न केबल दोषों का पता लगाने के लिए उपयुक्त है,और बिजली केबलों में उच्च प्रतिरोध फ्लैशओवर दोष, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल, और विभिन्न सामग्रियों और क्रॉस-सेक्शन के दफन तार।
| फ़िल्टर पैरामीटर | सभी-पासः 100Hz~1600Hz कम पासः 100 हर्ट्ज ~ 300 हर्ट्ज क्वालकॉम: 160Hz~1600Hz बैंडपासः 200Hz~600Hz |
| चैनल लाभ | 8 स्तर समायोज्य |
| चुंबकीय चैनल लाभ | 8 स्तर समायोज्य |
| चरण वोल्टेज लाभ | 8 स्तर समायोज्य |
| आउटपुट लाभ | 16 स्तर (0~112dB) |
| आउटपुट प्रतिबाधा | 350Ω |
| ध्वनिक चुंबकीय स्थिति की सटीकता | ≤0.1 मीटर |
| स्टेप वोल्टेज पोजिशनिंग सटीकता | ≤ 0.5 मीटर |
| पथ पहचान की सटीकता | ≤ 0.5 मीटर |
| शोर में कमी | बीएनआर पृष्ठभूमि शोर में कमी और मूक शोर में कमी कार्य |
| प्रदर्शन नियंत्रण विधि | 5 इंच उच्च चमक टच स्क्रीन नियंत्रण |
| विद्युत आपूर्ति | 4*18650 मानक लिथियम बैटरी |
| स्टैंडबाय समय | 8 घंटे से अधिक |
| आयाम | 428L×350W×230H |
| वजन | 7 किलो |
| परिचालन की शर्तें | -25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रताः ≤90% |
यह उच्च सटीक विधि पारंपरिक ध्वनिक माप को विद्युत चुम्बकीय संकेत का पता लगाने के साथ जोड़ती है।उपकरण ध्वनि और विद्युत चुम्बकीय संकेत दोनों का पता लगाता है, अपने समय के अंतर का उपयोग करके दोष स्थान को ठीक से निर्धारित करने के लिए जहां समय का अंतर सबसे छोटा है।
मुख्य रूप से उच्च प्रतिरोध और फ्लैशओवर दोषों के लिए उपयोग किया जाता है, यह विधि डिस्चार्ज बिंदु से ध्वनिक संकेतों को विद्युत संकेतों में परिवर्तित करती है जिन्हें प्रवर्धित, फ़िल्टर और प्रदर्शित किया जाता है।सबसे अधिक ध्वनि तीव्रता का बिंदु दोष स्थान को दर्शाता है.
यह विधि एक प्रेरण कॉइल का उपयोग करके नाड़ी संकेत की विशेषताओं का पता लगाकर केबल पथ और दोष स्थान निर्धारित करती है। नाड़ी संकेत की विशेषताओं में विचलन दोष बिंदुओं को इंगित करता है।
दफन केबल ग्राउंड दोषों के लिए, यह विधि संभावित अंतर माप का उपयोग करती है। केबल पथ के साथ दो परीक्षण बिंदुओं (ए और बी) को स्थानांतरित करकेदोष बिंदु की पहचान तब की जाती है जब संभावित अंतर शून्य हो जाता है या ध्रुवीयता उलट जाती है.
