| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH Test |
| प्रमाणन: | CE、ISO |
| मॉडल संख्या: | XHGG502A2 |
विवरण

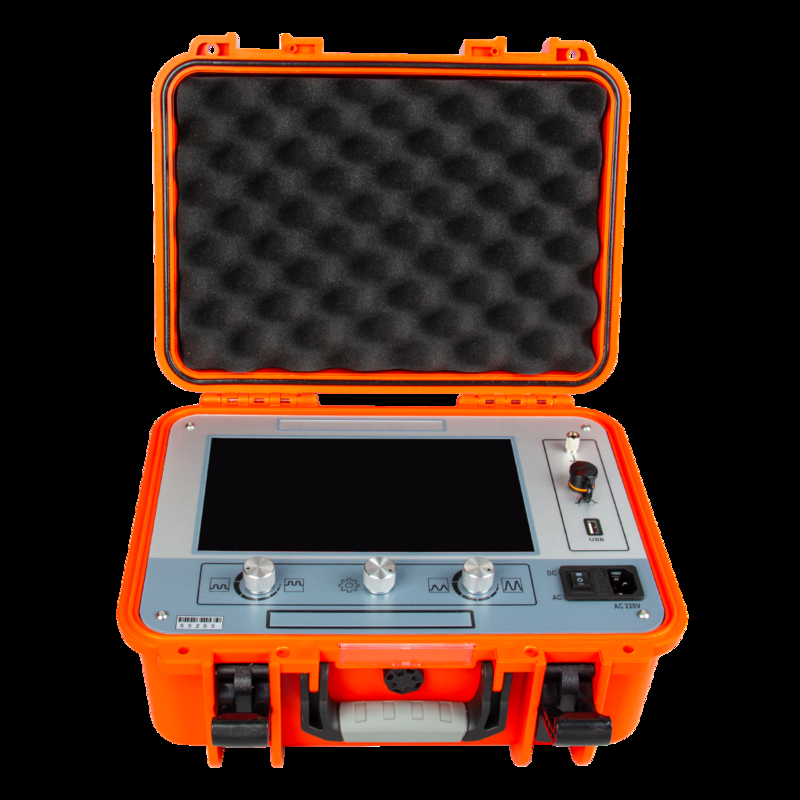

केबल फॉल्ट टेस्टर एक औद्योगिक-ग्रेड 10.1-इंच टच-इंटीग्रेटेड कंप्यूटर, एक सरल ऑपरेटिंग सॉफ़्टवेयर इंटरफ़ेस, औद्योगिक-ग्रेड एकीकृत सर्किट और डिवाइस, और एक अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी को अपनाता है, जो स्थिर, विश्वसनीय और उपयोग में आसान है।
यह केबल फॉल्ट टेस्टर बिजली केबलों की स्थिति और फॉल्ट दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह केबल फॉल्ट टेस्टर सिग्नल फ़िल्टरिंग, अधिग्रहण, डेटा प्रोसेसिंग, ग्राफिक डिस्प्ले और ग्राफिक विश्लेषण को प्राप्त करने के लिए आधुनिक इलेक्ट्रॉनिक तकनीक और कंप्यूटर तकनीक के संयोजन का उपयोग करता है। केबल गति माप, केबल लंबाई परीक्षण, केबल फॉल्ट दूरी परीक्षण।
यह केबल फॉल्ट टेस्टर बिजली केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न क्रॉस-सेक्शन और मीडिया के विभिन्न सामग्रियों से बने दबे तारों के कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और डिस्कनेक्शन फॉल्ट के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर के लिए उपयुक्त है। नेटवर्क विफलता। तकनीकी पैरामीटर "GB/T 18268.1 औद्योगिक साइटों में उपयोग किए जाने वाले परीक्षण उपकरणों के लिए एंटी-इंटरफेरेंस आवश्यकताएं", "DL/T 849.1-2019 पावर उपकरण भाग 1 के लिए विशेष परीक्षकों के लिए सामान्य तकनीकी शर्तें: केबल फॉल्ट फ्लैश टेस्टर", "JJF1042-2020" "केबल फॉल्ट टेस्टर्स के लिए अंशांकन विनिर्देश" मानक आवश्यकताओं का अनुपालन करते हैं।
कार्य मोड: TDR(कम वोल्टेज पल्स), उच्च वोल्टेज फ्लैशओवर (ICE(इंपल्स करंट)/क्षय)
विशेषताएँ
• 10.1-इंच फुल-कलर TFT टच डिस्प्ले;
• एम्बेडेड सिस्टम, सुरक्षित, स्थिर और सरल डिस्प्ले और ऑपरेशन मोड;
• केबल वेव स्पीड, केबल लंबाई और फॉल्ट दूरी का परीक्षण करने के कार्य के साथ;
• पूरी तरह से स्वचालित निरंतर नमूनाकरण, हर समय वेवफॉर्म कैप्चर, समय पर और सटीक।
• स्वचालित परीक्षण रेंज सेटिंग, स्वचालित वेवफॉर्म विश्लेषण और परीक्षण दूरी के प्रदर्शन से लैस।
• पूर्ण अंग्रेजी मेनू, टच और कोडित बटनों के दो ऑपरेशन तरीके, सरल, तेज़ और विश्वसनीय।
• कम-वोल्टेज पल्स विधि, उच्च-वोल्टेज फ्लैशओवर विधि के परीक्षण तकनीक से लैस, वेवफॉर्म डिस्प्ले चिकना और व्याख्या करने में आसान है।
• उपकरण में शक्तिशाली डेटा प्रोसेसिंग क्षमताएं हैं, जिससे उपयोगकर्ताओं के लिए वेवफॉर्म फ़ाइलों का प्रबंधन और संग्रह करना सुविधाजनक हो जाता है।
• एक विशाल परीक्षण वेवफॉर्म स्टोरेज फ़ंक्शन है: साइट पर परीक्षण किए गए वेवफॉर्म को किसी भी समय रिकॉल और अवलोकन के लिए चीनी नामकरण द्वारा निर्दिष्ट क्रम में उपकरण में आसानी से संग्रहीत किया जा सकता है; यह 8,000 से अधिक कम-वोल्टेज पल्स और उच्च-वोल्टेज फ्लैशओवर वेवफॉर्म के रिकॉर्ड संग्रहीत कर सकता है, और कई पल्स 250 से अधिक वेवफॉर्म रिकॉर्ड किए जा सकते हैं, और USB संचार का उपयोग करके वेवफॉर्म फ़ाइलों को प्रबंधन और विश्लेषण के लिए कंप्यूटर सॉफ़्टवेयर में आयात किया जा सकता है।
• अल्ट्रा-हाई ब्राइटनेस, एलईडी बैकलाइट ब्राइटनेस 280nit तक पहुंचती है, रिज़ॉल्यूशन 1024*600, सीधी धूप के संपर्क में आने वाले वातावरण के लिए सुविधाजनक ऑपरेशन में।
तकनीकी विनिर्देश
| नमूनाकरण आवृत्ति | 80मेगाहर्ट्ज |
| कम वोल्टेज पल्स आयाम | 100V±15% |
| रेंजिंग रेंज | ≥65किमी |
| परीक्षण रेंजe | 300m/1किमी/5किमी/25किमी/65किमी |
| पल्स चौड़ाई | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| न्यूनतम रिज़ॉल्यूशन | 0.1मी |
| परीक्षण अंधा क्षेत्र | ≤20मी |
| माप त्रुटि | ≤±(0.5%×L+1m), L केबल की लंबाई है |
| बिजली आपूर्ति मोड | चार्जिंग AC110V~240V, 50Hz/60Hz |
| वॉल्यूम और वजन | L358mm×W284mm×H168mm-4.7kg |
| कार्य करने की स्थिति | तापमान -20ºC~+65ºC, सापेक्षिक आर्द्रता 90%, वायुमंडलीय दबाव 750±30mmHg |
पैकिंग सूची
