XHGG502A2
विवरण

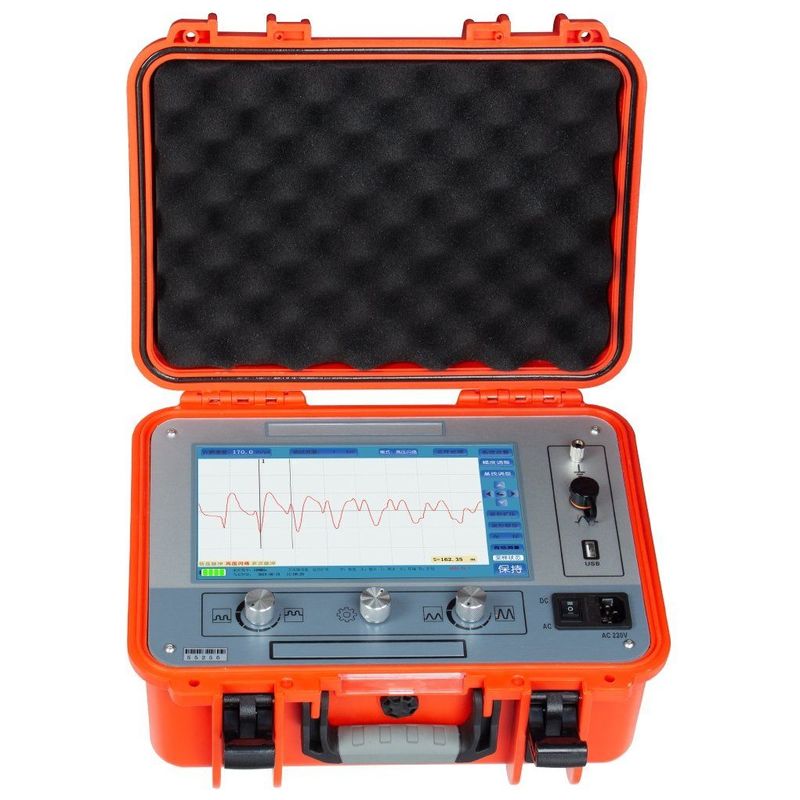

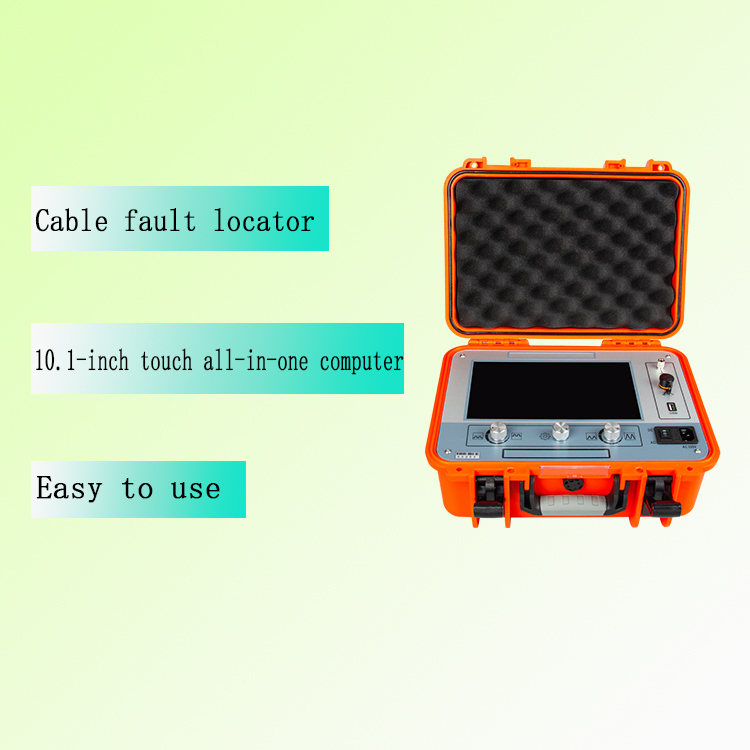

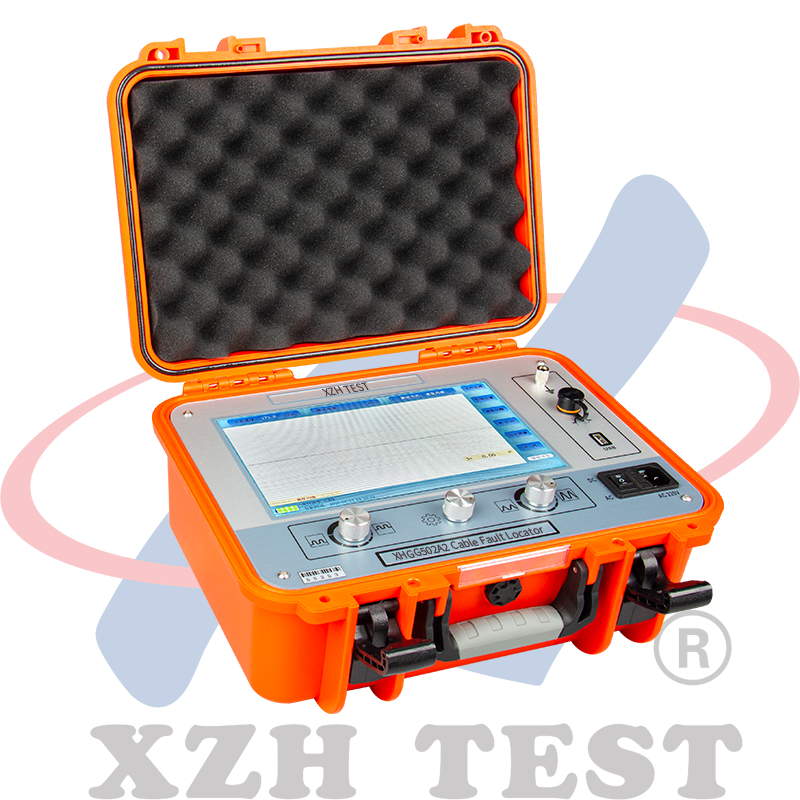

केबल दोष परीक्षक एक औद्योगिक ग्रेड 10.1 इंच स्पर्श एकीकृत कंप्यूटर, एक सरल ऑपरेटिंग सॉफ्टवेयर इंटरफ़ेस, औद्योगिक ग्रेड एकीकृत सर्किट और उपकरणों को अपनाता है,और एक निर्मित बड़ी क्षमता वाली लिथियम आयन बैटरी, जो स्थिर, विश्वसनीय और उपयोग में आसान है।
यह केबल दोष परीक्षक विद्युत केबलों की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है।यह केबल दोष परीक्षक सिग्नल फ़िल्टरिंग प्राप्त करने के लिए आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी और कंप्यूटर प्रौद्योगिकी का एक संयोजन का उपयोग करता है, अधिग्रहण, डेटा प्रसंस्करण, ग्राफिक प्रदर्शन और ग्राफिक विश्लेषण केबल गति माप, केबल लंबाई परीक्षण, केबल गलती दूरी परीक्षण।
यह केबल दोष परीक्षक कम प्रतिरोध, शॉर्ट सर्किट, खुले सर्किट और बिजली केबल, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल के डिस्कनेक्शन दोष के लिए उपयुक्त है,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैशओवर। नेटवर्क विफलता। तकनीकी मापदंडों "जीबी / टी 18268 के अनुरूप हैं।औद्योगिक स्थलों में प्रयोग किए जाने वाले परीक्षण उपकरण के लिए हस्तक्षेप विरोधी आवश्यकताएं", "DL/T 849.1-2019 बिजली उपकरण के लिए विशेष परीक्षकों के लिए सामान्य तकनीकी शर्तें भाग 1: केबल दोष फ्लैश परीक्षक","JJF1042-2020" "केबल दोष परीक्षकों के लिए कैलिब्रेशन विनिर्देश" मानक आवश्यकताएं.
कार्य मोडः टीडीआर (कम वोल्टेज पल्स), हाई वोल्टेज फ्लैशओवर (आईसीई) (इम्पलस करंट) /डेक)
विशेषताएं
• 10.1 इंच का पूर्ण रंगीन टीएफटी टच डिस्प्ले;
• एम्बेडेड सिस्टम, सुरक्षित, स्थिर और सरल प्रदर्शन और संचालन मोड;
• केबल तरंग गति, केबल लंबाई और दोष दूरी की जांच के कार्य के साथ;
• पूरी तरह से स्वचालित निरंतर नमूनाकरण, हर समय तरंग रूप कैप्चर, समय पर और सटीक।
• स्वचालित परीक्षण सीमा सेटिंग, स्वचालित तरंग रूप विश्लेषण और परीक्षण दूरी के प्रदर्शन से सुसज्जित है।
• पूर्ण अंग्रेजी मेनू, दो ऑपरेशन तरीके टच और कोडित बटन, सरल, तेज और विश्वसनीय।
• निम्न वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि की परीक्षण तकनीक से लैस, तरंगरूप प्रदर्शन चिकनी और व्याख्या करने में आसान है।
• उपकरण में शक्तिशाली डेटा प्रोसेसिंग क्षमताएं हैं, जिससे उपयोगकर्ताओं के लिए तरंग-रूप फ़ाइलों को प्रबंधित और संग्रहीत करना सुविधाजनक हो जाता है।
• एक विशाल परीक्षण तरंगरूप भंडारण कार्य हैःसाइट पर परीक्षण किए गए तरंगों को किसी भी समय वापस लेने और अवलोकन के लिए चीनी नामकरण द्वारा निर्दिष्ट क्रम में उपकरण में आसानी से संग्रहीत किया जा सकता है; यह कम वोल्टेज पल्स और उच्च वोल्टेज फ्लैशओवर तरंगों के 8,000 से अधिक रिकॉर्ड और कई पल्स स्टोर कर सकता है।और USB संचार का उपयोग करके प्रबंधन और विश्लेषण के लिए कंप्यूटर सॉफ्टवेयर में आयात किया जा सकता है.
• अल्ट्रा हाई ब्राइटनेस, एलईडी बैकलाइट ब्राइटनेस 280nit तक पहुंचती है, रिज़ॉल्यूशन 1024*600, ऑपरेशन में प्रत्यक्ष सूर्य के प्रकाश के संपर्क में आने वाले वातावरण के लिए सुविधाजनक है।
तकनीकी विनिर्देश
| नमूना लेने की आवृत्ति | 80मेगाहर्ट्ज |
| कम वोल्टेज पल्स आयाम | 100V±15% |
| रेंज | ≥65किमी |
| परीक्षण ध्वनिe | 300 मीटर/1 किमी/5 किमी/25किमी/65किमी |
| पल्स चौड़ाई | 0.125US/0.50US/2.50US/7.25US/10.0US |
| न्यूनतम संकल्प | 0.1m |
| परीक्षण अंधा क्षेत्र | ≤20m |
| माप त्रुटि | ≤±(0.5%×L+1m), L केबल की लंबाई है |
| विद्युत आपूर्ति मोड | चार्जिंग AC110V~240V, 50Hz/60Hz |
| मात्रा और वजन | L358mm×W284mm×H168mm-4.7kg |
| कार्य की शर्तें | तापमान -20oC~+65oC, सापेक्ष आर्द्रता 90%, वायुमंडलीय दबाव 750±30mmHg |
पैकिंग सूची
XHDD503B
परिचय केबल दोष लोकेटर XHDD503B बिजली केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है।इलेक्ट्रॉनिक फ्लैशओवर प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न किया जाता है, संबंधित जांच द्वारा उठाया और प्रवर्धित किया जाता है, और दोष बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है।यह एक उपकरण है कि मोटे माप सीमा के भीतर केबल गलती बिंदु की सटीक स्थिति को पूरा करता है और ध्वनिक और चुंबकीय समय अंतर एकत्र करता हैइसमें पोजिशनिंग तकनीक, पथ-सहायता परीक्षण और अन्य प्रौद्योगिकियां शामिल हैं।कई परीक्षण मोड और कुशलतापूर्वक और सटीक रूप से पूर्ण केबल दोष स्थान के लिए समृद्ध और विविध त्वरित जानकारी प्रदान करना.
तकनीकी संकेत
| शोरक-चुंबकीय सिंक्रोनस फिक्स्ड-पॉइंट फंक्शन | ||
| शोरक-चुंबकीय सिंक्रोनस फिक्स्ड-पॉइंट फंक्शन | ध्वनि चैनल | a) बैंडविड्थ सभी पासः 100Hz~1500Hz. कम पासः 100 हर्ट्ज ~ 400 हर्ट्ज. क्वालकॉम: 150 हर्ट्ज ~ 1500 हर्ट्ज. बैंड पासः 200 हर्ट्ज ~ 600 हर्ट्ज. b) अधिकतम संकेत लाभः >=100dB (ग) स्थिर बिंदु सटीकताः 0.1 मीटर। |
| चुंबकीय क्षेत्र चैनल | अधिकतम संकेत लाभः >=100dB | |
| ध्वनिक चुंबकीय पारगमन समय की स्थिति का मोडः तरंग रूप प्रदर्शन, ध्वनिक और चुंबकीय पारगमन समय प्रदर्शन। | ||
| सिग्नल वृद्धिः 1 से 8 स्तरों तक समायोज्य। | ||
| चुंबकीय क्षेत्र चैनलः 1 से 8 स्तरों से समायोज्य | ||
| ध्वनि संकेत की ताकत बार ग्राफ से पता चलता है, और ध्वनि ट्रिगर सीमा (0 से 99 स्तर) समायोज्य है। | ||
| विद्युत चुम्बकीय संकेत की ताकत एक बार ग्राफ द्वारा इंगित की जाती है, चुंबकीय क्षेत्र ट्रिगर सीमा (0 से 99 स्तर) समायोज्य है, और इसमें चुंबकीय क्षेत्र ट्रिगर प्रॉम्प्ट फ़ंक्शन है। | ||
| विद्युत चुम्बकीय संकेत की ताकत पट्टी ग्राफ संकेत, चुंबकीय क्षेत्र ट्रिगर सीमा समायोज्य, चुंबकीय क्षेत्र ट्रिगर संकेत समारोह के साथ। | ||
| ध्वनिक-चुंबकीय समय अंतर पोजिशनिंग मोडः तरंग रूप प्रदर्शन, अधिकतम ध्वनिक-चुंबकीय समय अंतर 80ms है, जिसे स्वचालित रूप से गणना और मैन्युअल रूप से विश्लेषण किया जा सकता है;यह पिछले समय ध्वनिक-चुंबकीय समय अंतर रिकॉर्ड कर सकते हैं. | ||
| विद्युत आपूर्तिः | a) बैटरीः अंतर्निहित लिथियम आयन बैटरी पैक, वोल्टेज 8.4V, क्षमता 2.4Ah b) उपयोग का समय: निरंतर उपयोग का समय > 8 घंटे; c) चार्जरः इनपुट AC220V±10%, 50Hz; नाममात्र आउटपुट 8.4V, 1A चार्जिंग का समय: <3घंटों। |
|
| डिस्प्ले मोडः 5 इंच का रंगीन एलसीडी, 854*480 रिज़ॉल्यूशन, टच फंक्शन के साथ। | ||
| परिचालन वातावरण का तापमान:-20°C-65°C, आर्द्रता≤90% आरएच, ऊंचाई <4500 मीटर। | ||
