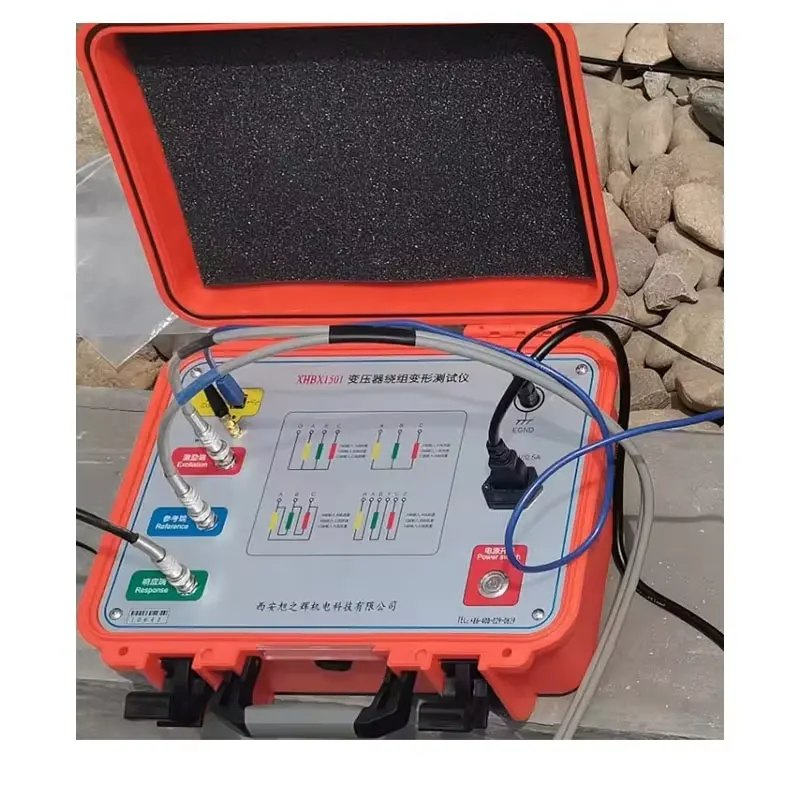

XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA तकनीक के साथ

XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA तकनीक के साथ

उत्पाद का विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: XZH TEST
प्रमाणन: CE/ISO
मॉडल संख्या: एक्सएचबीएक्स1501
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
एक्सएचबीएक्स1501
प्रमुखता देना:

High Light

प्रमुखता देना:

ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर

,

एफआरए प्रौद्योगिकी वाइंडिंग टेस्टर

,

केबल फॉल्ट लोकेटर टेस्टर

Trading Information
न्यूनतम आदेश मात्रा:
1 इकाई
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5 से 8 कार्यदिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
2000 यूनिट/वर्ष
उत्पाद का वर्णन
ट्रांसफार्मर वाइंडिंग विकृति परीक्षण के लिए केबल दोष लोकेटर
XHBX1501 ट्रांसफार्मर वाइंडिंग विकृति परीक्षक ट्रांसफार्मर वाइंडिंग स्थितियों का सटीक आकलन करने के लिए उन्नत आवृत्ति प्रतिक्रिया विश्लेषण (एफआरए) तकनीक का उपयोग करता है।विशेषता मापदंडों को मापकर और विभिन्न आवृत्ति क्षेत्रों में प्रतिक्रिया परिवर्तनों को मापकर, यह उपकरण आंतरिक ट्रांसफार्मर दोषों के लिए सटीक निदान प्रदान करता है जिसमें विरूपण, विस्थापन और शॉर्ट सर्किट शामिल हैं।
तकनीकी विनिर्देश
परीक्षण गति प्रति चरण घुमाव के लिए 1-2 मिनट
स्वीप टेस्ट रेंज 100 हर्ट्ज - 2 मेगाहर्ट्ज
आयाम परीक्षण रेंज -100dB से 20dB तक
सिग्नल आउटपुट प्रतिबाधा 1MΩ
सिग्नल आउटपुट वोल्टेज 50Ω
कुल वजन 10 किलो
उपकरण आयाम 310×400×330 मिमी (एल्यूमीनियम केस)
स्कैनिंग आवृत्ति सटीकता 0.005%
प्रमुख विशेषताएं
  • उन्नत डीडीएस डिजिटल फ्रीक्वेंसी स्वीपिंग तकनीक के साथ उच्च गति माइक्रोप्रोसेसर नियंत्रण (यूएसए)
  • दोहरी संचार विकल्पः यूएसबी पोर्ट और वैकल्पिक वायरलेस ब्लूटूथ
  • सटीक तरंग-रूप विश्लेषण के लिए उच्च-सटीक 16-बिट ए/डी नमूनाकरण
  • सॉफ्टवेयर-समायोज्य सिग्नल आउटपुट (±10V पीक)
  • घुमाव, उभार, विस्थापन, झुकाव और शॉर्ट सर्किट सहित व्यापक दोष का पता लगाने
  • दोहरी माप प्रणालीः रैखिक स्वीप और खंडित स्वीप आवृत्ति
  • क्षैतिज (ए-बी-सी चरण) और अनुदैर्ध्य (ऐतिहासिक तुलना) मूल्यांकन के साथ स्वचालित डेटा विश्लेषण
  • परीक्षण रिपोर्ट के लिए स्वचालित वर्ड दस्तावेज़ जनरेशन
  • घुमावदार विरूपण विश्लेषण के लिए DL/T911-2004 शक्ति मानक के अनुरूप
  • लचीला आवृत्ति प्रदर्शन विकल्पः रैखिक या लघुगणकीय अनुक्रमण
  • स्पष्ट ग्राफिकल परिणामों के साथ सहज ज्ञान युक्त सॉफ्टवेयर इंटरफ़ेस
निदान क्षमता
XHBX1501 ट्रांसफार्मर घुमाव की स्थिति का अंतिम मूल्यांकन प्रदान करता है, जिससे रखरखाव टीमों को यह निर्धारित करने में सक्षम बनाता है कि उपकरण को तत्काल मरम्मत की आवश्यकता है या नहीं।प्रणाली का उन्नत विश्लेषण वर्तमान मापों की तुलना आधारभूत आंकड़ों के साथ करता है ताकि घुमावदार ज्यामिति में सूक्ष्म परिवर्तनों की पहचान की जा सके जो संभावित विफलता बिंदुओं को इंगित करते हैं.
