ट्रांसफार्मर परीक्षक
>

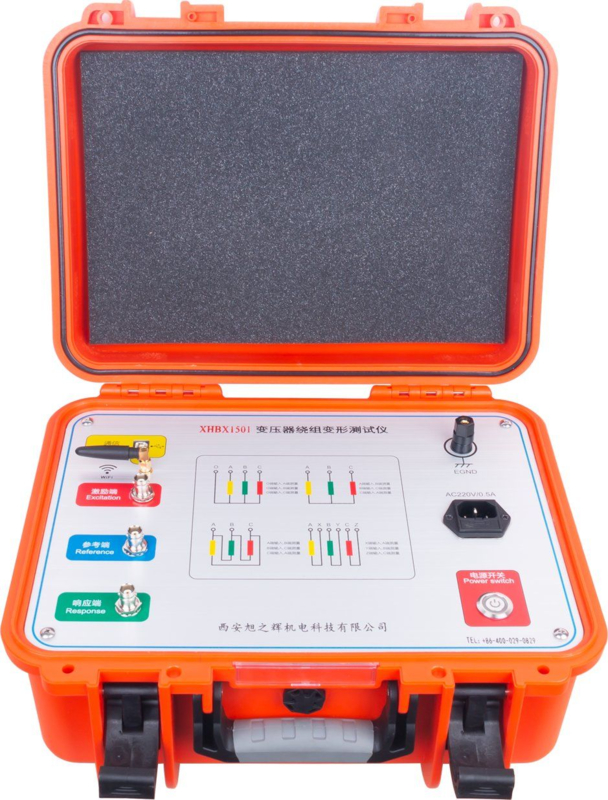

एफआरए तकनीक के साथ ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर

एफआरए तकनीक के साथ ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर

उत्पाद का विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: XZH TEST
प्रमाणन: CE/ISO
मॉडल संख्या: एक्सएचबीएक्स1501
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
एक्सएचबीएक्स1501
प्रमुखता देना:

High Light

प्रमुखता देना:

ट्रांसफार्मर वाइंडिंग परीक्षक FRA तकनीक

,

ट्रांसफार्मर विकृति परीक्षक निदान उपकरण

,

ट्रांसफार्मर के लिए FRA वाइंडिंग परीक्षक

Trading Information
न्यूनतम आदेश मात्रा:
1 इकाई
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5 से 8 कार्यदिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
2000 यूनिट/वर्ष
उत्पाद का वर्णन
ट्रांसफार्मर आंतरिक वाइंडिंग विरूपण परीक्षण के लिए उन्नत केबल फॉल्ट लोकेटर
XHBX1501 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर ट्रांसफार्मर की आंतरिक वाइंडिंग की स्थिति का सटीक आकलन करने के लिए उन्नत फ्रीक्वेंसी रिस्पांस एनालिसिस (FRA) तकनीक का उपयोग करता है। विभिन्न फ्रीक्वेंसी डोमेन में कैरेक्टरिस्टिक पैरामीटर्स को मापकर, यह उपकरण विरूपण की गंभीरता निर्धारित करने के लिए वाइंडिंग रिस्पांस परिवर्तनों को मापता है, जिससे यह सटीक मूल्यांकन सक्षम होता है कि ट्रांसफार्मर को रखरखाव या मरम्मत की आवश्यकता है या नहीं।
तकनीकी विशिष्टताएँ
परीक्षण गति प्रति चरण वाइंडिंग 1-2 मिनट
स्वीप टेस्ट रेंज 100Hz - 2MHz
एम्प्लीट्यूड टेस्ट रेंज -100dB - 20dB
सिग्नल आउटपुट इम्पीडेंस 1MΩ
सिग्नल आउटपुट वोल्टेज 50Ω
उपकरण आयाम 310×400×330mm (एल्यूमीनियम केस)
स्कैनिंग फ्रीक्वेंसी सटीकता 0.005%
मुख्य विशेषताएँ
उन्नत एकीकरण के साथ हाई-स्पीड माइक्रोप्रोसेसर नियंत्रण
दोहरे संचार विकल्प: USB पोर्ट और वैकल्पिक ब्लूटूथ कनेक्टिविटी
सटीक फॉल्ट निदान के लिए प्रेसिजन DDS डिजिटल फ्रीक्वेंसी स्वीपिंग तकनीक
हाई-स्पीड डुअल-चैनल 16-बिट A/D सैंपलिंग सिस्टम
सॉफ्टवेयर-एडजस्टेबल सिग्नल आउटपुट एम्प्लीट्यूड (±10V पीक)
वर्ड डॉक्यूमेंट जनरेशन के साथ स्वचालित परीक्षण परिणाम विश्लेषण
दोहरे माप सिस्टम: लीनियर और सेगमेंटेड स्वीप फ्रीक्वेंसी
लचीले फ्रीक्वेंसी डिस्प्ले विकल्प (लीनियर या लॉगरिदमिक इंडेक्सिंग)
फेज तुलना क्षमताओं के साथ व्यापक डेटा विश्लेषण
DL/T911-2004 पावर इंडस्ट्री मानकों का पूर्ण अनुपालन
नैदानिक क्षमताएँ
यह उपकरण विभिन्न वाइंडिंग विरूपणों की सटीक पहचान करता है जिनमें ट्विस्टिंग, बल्जिंग, डिस्प्लेसमेंट, टिल्टिंग, इंटर-टर्न शॉर्ट सर्किट और फेज-टू-फेज संपर्क फॉल्ट शामिल हैं। इसका उन्नत विश्लेषण सिस्टम चरणों (A-B-C) के बीच क्षैतिज तुलना और वर्तमान डेटा की बेसलाइन मापों के विरुद्ध अनुदैर्ध्य तुलना दोनों को सक्षम बनाता है।
