XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA तकनीक के साथ

XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA तकनीक के साथ

उत्पाद का विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: XZH TEST
प्रमाणन: CE/ISO
मॉडल संख्या: एक्सएचबीएक्स1501
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
एक्सएचबीएक्स1501
प्रमुखता देना:

High Light

प्रमुखता देना:

ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर

,

एफआरए प्रौद्योगिकी वाइंडिंग टेस्टर

,

केबल फॉल्ट लोकेटर टेस्टर

Trading Information
न्यूनतम आदेश मात्रा:
1 इकाई
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5 से 8 कार्यदिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
2000 यूनिट/वर्ष
उत्पाद का वर्णन
XHBX1501 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर
XHBX1501 ट्रांसफार्मर वाइंडिंग डिफॉर्मेशन टेस्टर आंतरिक ट्रांसफार्मर दोषों का सटीक निदान करने के लिए उन्नत फ़्रीक्वेंसी रिस्पॉन्स एनालिसिस (FRA) तकनीक का उपयोग करता है। यह पेशेवर-ग्रेड उपकरण विभिन्न फ़्रीक्वेंसी डोमेन में वाइंडिंग पैरामीटर प्रतिक्रियाओं को मापता है, जिससे वाइंडिंग डिफॉर्मेशन की गंभीरता का सटीक आकलन किया जा सकता है और यह निर्धारित किया जा सकता है कि ट्रांसफार्मर की मरम्मत की आवश्यकता है या नहीं।
तकनीकी विशिष्टताएँ
परीक्षण गति प्रति फेज़ वाइंडिंग 1-2 मिनट
स्वीप टेस्ट रेंज 100Hz - 2MHz
एम्पलीट्यूड टेस्ट रेंज -100dB से 20dB
सिग्नल आउटपुट प्रतिबाधा 1MΩ
सिग्नल आउटपुट वोल्टेज 50Ω
कुल वज़न 10KG
उपकरण आयाम 310×400×330mm (एल्यूमीनियम केस)
स्कैनिंग फ़्रीक्वेंसी सटीकता 0.005%
मुख्य विशेषताएँ
  1. उन्नत DDS डिजिटल फ़्रीक्वेंसी स्वीपिंग तकनीक (USA) के साथ हाई-स्पीड माइक्रोप्रोसेसर नियंत्रण
  2. दो संचार विकल्प: USB पोर्ट और वैकल्पिक वायरलेस ब्लूटूथ
  3. ट्विस्टिंग, उभार, विस्थापन, झुकाव और इंटर-टर्न शॉर्ट-सर्किट सहित वाइंडिंग दोषों का सटीक निदान करता है
  4. हाई-स्पीड डुअल-चैनल 16-बिट A/D सैंपलिंग सिस्टम
  5. सॉफ्टवेयर-एडजस्टेबल सिग्नल आउटपुट एम्पलीट्यूड (±10V पीक)
  6. वर्ड दस्तावेज़ पीढ़ी के साथ स्वचालित परीक्षण परिणाम विश्लेषण
  7. दोहरी माप प्रणाली: रैखिक स्वीप और खंडित स्वीप फ़्रीक्वेंसी
  8. लचीला फ़्रीक्वेंसी अक्ष प्रदर्शन (रैखिक या लॉगरिदमिक इंडेक्सिंग)
  9. क्षैतिज (A-B-C फेज़) और अनुदैर्ध्य (ऐतिहासिक तुलना) मूल्यांकन के साथ व्यापक डेटा विश्लेषण
  10. DL/T911-2004 पावर मानक आवश्यकताओं के साथ पूरी तरह से अनुपालन
नैदानिक ​​क्षमताएँ
XHBX1501 उन्नत फ़्रीक्वेंसी रिस्पॉन्स माप के माध्यम से ट्रांसफार्मर वाइंडिंग स्थितियों का व्यापक विश्लेषण प्रदान करता है। सिस्टम विरूपण पैटर्न की पहचान करने के लिए वर्तमान माप की तुलना बेसलाइन डेटा से करता है, जिससे रखरखाव टीमों को ट्रांसफार्मर की स्थिति और आवश्यक मरम्मत के बारे में सूचित निर्णय लेने में मदद मिलती है।

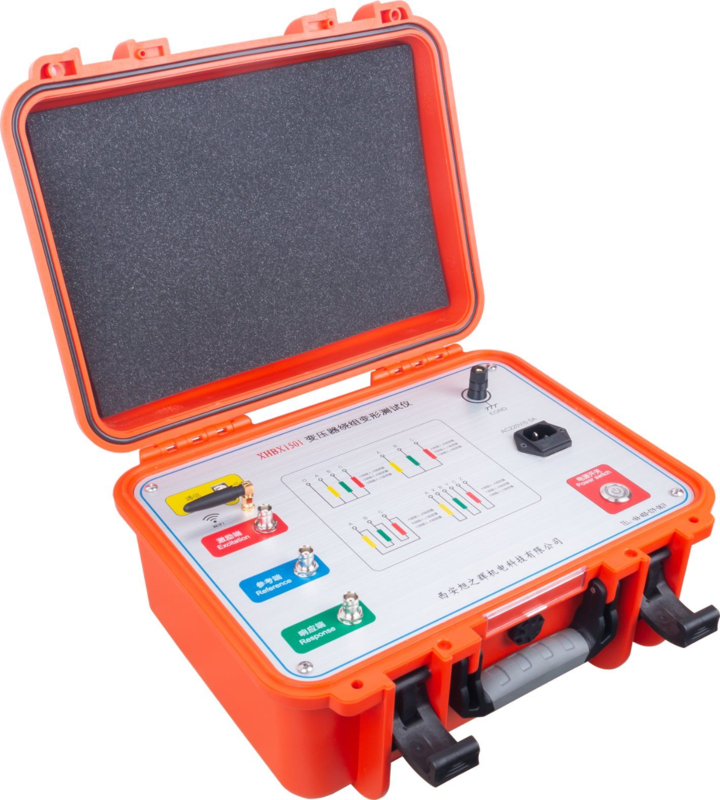

XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA तकनीक के साथ 0
