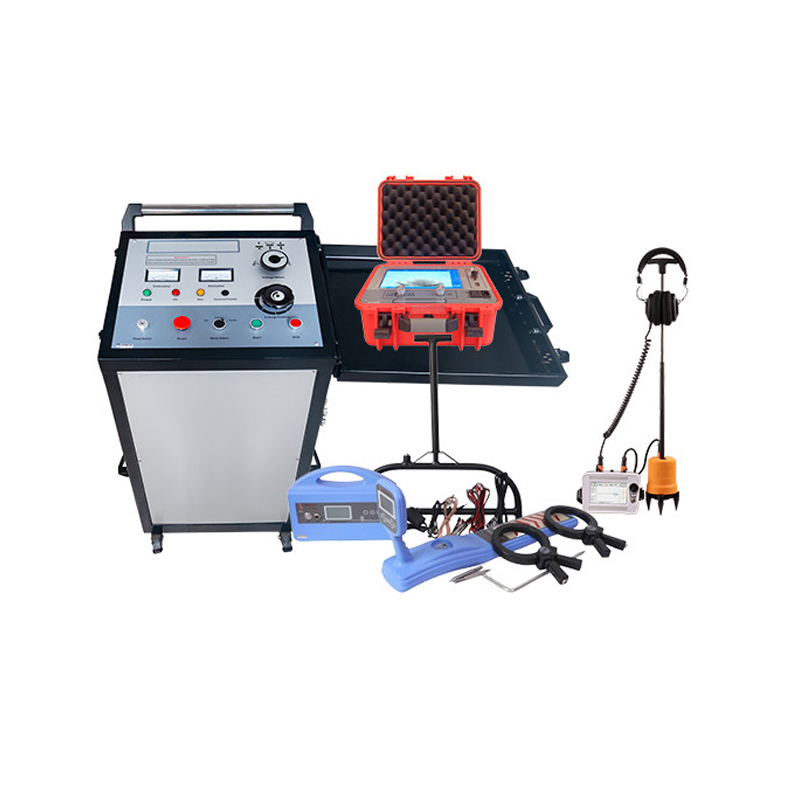

XZH TEST भूमिगत केबल दोष पता लगाने सेट पोर्टेबल केबल दोष पता लगाने प्रणाली
1विनिर्देश
| प्रणाली कार्य | ||
|
1केबल दोष बिंदु फ्लैश और निर्वहन के लिए डीसी या उच्च वोल्टेज पल्स का उपयोग करें 2केबल मुख्य इन्सुलेशन दोषों के सभी प्रकार के एक मोटे पैमाने पर माप करने के लिए यात्रा तरंग प्रतिबिंब सिद्धांत का उपयोग करें 3केबल मुख्य इन्सुलेशन दोष के सभी प्रकार के एक सटीक माप करने के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करें |
||
| मैंउच्चवोल्टेज सर्ज जनरेटर XHHV535-4T | ||
| आउटपुट मोड | डीसी, एकल, चक्र | |
| आउटपुट वोल्टेज | 0-8kV/0-16kV/0-32kV, तीन वोल्ट स्विच करने योग्य | |
| अंतर्निहित संधारित्र | 64μF/16μF/4μF | |
| डिस्चार्ज ऊर्जा | 2048J | |
| प्रभाव शक्ति | 2000 वीए | |
| धक्का दर | लगभग 6 सेकंड के लिए स्वचालित प्रभाव, किसी भी नियंत्रण समय के लिए मैनुअल प्रभाव | |
| अधिभार वोल्टेज स्तर स्विच | मैनुअल | |
| वोल्टेज समायोजन प्रकार | निरंतर | |
| संकेत | उच्च वोल्टेज साइड वोल्टेज मीटरिंग, वास्तविक समय में आउटपुट वोल्टेज और वर्तमान का संकेत | |
| ऑपरेटिंग मोड स्विच | मैनुअल | |
| निरंतर आउटपुट करंट | 60 एमए | |
| सुरक्षित सुरक्षा | शून्य स्टार्ट सुरक्षा समारोह के साथ, सुरक्षित और विश्वसनीय | |
| निलंबन | अद्वितीय उच्च वोल्टेज माप डिजाइन, स्टॉप की स्थिति में यह स्वचालित रूप से डिवाइस के आंतरिक क्षमता को निर्वहन करेगा | |
| कार्य शक्ति | AC 220V±15%,50Hz±2Hz | |
| डीसी वोल्टेज परीक्षण का सामना | आउटपुट वोल्टेज समायोज्य और संकेत सीमा 0-35Kv, आउटपुट वर्तमान संकेत सीमा 0-20A | |
| जलने की धारा |
दोष कंडीशनिंग (जलना) वर्तमान तक के साथ 60 mA @ 32 kV |
|
| सुरक्षा |
ओवर वोल्टेज, ओवर करंट, ओवर हीटिंग सुरक्षा। ऑपरेशन के बाद स्वचालित डिस्चार्ज |
|
| सुरक्षा रेटिंग | IP54 से कम नहीं | |
| आयाम ((मिमी) | 534L × 444W × 805H मिमी | |
| कुल वजन | 120 किलोग्राम से अधिक नहीं | |
| II,टीडीआर केबल दोष खोजक XHGG502A | ||
| परीक्षण विधि | कम वोल्टेज पल्स, इम्पल्स करंट, इम्पल्स वोल्टेज, एआरसी मल्टीपल पल्स | |
| नमूनाकरण दर | 1 मेगाहर्ट्ज़ ∙ 400 मेगाहर्ट्ज़ | |
| पल्स आउटपुट | एकध्रुवीय | |
| पल्स आयाम | 300 वी | |
| पल्स चौड़ाई | 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS | |
| माप का दायरा | ≥ 120 किमी | |
| माप सीमा | 100 मीटर/300 मीटर/500 मीटर/1 किमी/3 किमी/5 किमी/10 किमी/25 किमी/50 किमी/100 किमी | |
| न्यूनतम संकल्प | 0.07 मीटर | |
| माप त्रुटि | ≤±(0.5%×L+1m),L केबल की लंबाई है | |
| सिग्नल लाभ | 0...100%, समायोज्य | |
| प्रसार की गति | 10...999.9m/μs | |
| आउटपुट प्रतिबाधा | स्वचालित मेल | |
| ट्रिगर |
स्वचालित निरंतरता |
|
| कार्य की शर्तें | तापमान -25°C+65°C, सापेक्ष आर्द्रता 85%, वायुमंडलीय दबाव 750±30mmHg | |
| III,केबल दोष प्वाइंटर XHDD503C | ||
| फिक्स्ड-पॉइंट मोड | मानक मोड, बढ़ाया मोड, शोर कम करने का मोड, कस्टम मोड (ms, तरंग रूप) | |
| फिक्स्ड पॉइंट विधि | बुद्धिमान समय अंतर विधि, विद्युत चुम्बकीय निरीक्षण विधि, ध्वनिक माप विधि | |
| स्थिति की सटीकता | स्थिर बिंदुः 0.1 मीटर, पथः 0.1 मीटर | |
| प्रदर्शन | टीएफटी अल्ट्रा-ब्राइट 5-इंच, 800×480 सच्चा रंग | |
| भाषा | ग्राफिकल भाषा अधिक सहज है | |
| लाभ | 120dB, पूरी तरह से स्वचालित समायोजन, भी मैन्युअल रूप से समायोजित किया जा सकता | |
| आवृत्ति सीमा | 100-1600 हर्ट्ज | |
| गतिशील सीमा | 0-112dB ((16 गियर) | |
| सिंक्रोन ट्रिगर | ध्वनिक पूर्ण स्वचालित समकालिक ट्रिगर; चुंबकीय क्षेत्र पूर्ण स्वचालित समकालिक ट्रिगर | |
| पता लगाने की सीमा | 0.00 ¢ 99.99ms,75mV ¢ 75V | |
| जांच | स्वचालित मूक, पूरी तरह से डिजिटल धातु बुद्धिमान जांच | |
| हेडफोन | 600Ω सैन्य-ग्रेड मजबूत शोर कम करने और विरोधी हस्तक्षेप प्रौद्योगिकी | |
| कार्य शक्ति | 4*18650 मानक लिथियम बैटरी | |
| कार्य समय | 8 घंटे से अधिक | |
| परिवेश का तापमान | -25°C से 65°C; सापेक्ष आर्द्रताः ≤90% | |
| वजन | मेजबान 0.6kg; सेंसर 1.4kg | |
| जलरोधक ग्रेड | IP65 | |
| IV,केबल पथ व्यापक परीक्षक | ||
| ट्रांसमीटर | ||
| आउटपुट आवृत्ति | निम्न आवृत्ति ((815Hz), मध्यवर्ती आवृत्ति ((8kHz), उच्च आवृत्ति ((33kHz), रेडियो आवृत्ति ((83kHz) | |
| आउटपुट शक्ति | 10W,चार आउटपुट स्तरः कम, मध्यम, उच्च, पूर्ण | |
| आउटपुट वोल्टेज | 150Vpp | |
| आउटपुट मोड | प्रत्यक्ष कनेक्शन विधि, युग्मन विधि, प्रेरण विधि | |
| प्रदर्शन | आउटपुट मोड, आवृत्ति, आउटपुट शक्ति, लूप प्रतिरोध, लूप वर्तमान, बैटरी शेष क्षमता, खतरनाक वोल्टेज अलार्म आदि। | |
| युग्मन क्लैंप | युग्मन का आंतरिक व्यास Φ150 मिमी | |
| रिसीवर | ||
| कार्य मोड | ट्रैकिंग, पहचान, चरण वोल्टेज | |
| प्राप्त करने की आवृत्ति | निम्न आवृत्ति ((815Hz), मध्यवर्ती आवृत्ति ((8kHz), उच्च आवृत्ति ((33kHz), रेडियो आवृत्ति ((83kHz) | |
| प्रदर्शन | गहराई, वर्तमान, आवृत्ति, मोड, लाभ, संकेत की शक्ति, तिथि, समय आदि। | |
| पता लगाने की गहराई | ≥10 मीटर | |
| V परीक्षण केबल | ||
| (नोट: 35kV उच्च वोल्टेज के अस्तित्व के कारण विशेष उच्च वोल्टेज केबल बनाए जाते हैं और संचालन के दौरान साइट से दूर रखे जाने चाहिए।) | ||
| उच्च वोल्टेज आउटपुट केबल | कोर तार 2.5 मिमी2 लाल, 50kV DC वोल्टेज का सामना करता है, परिरक्षण परत के साथ, बाहरी व्यास 14 मिमी, लंबाई 10 मीटर, बड़े स्पूल की स्थापना सहित। | |
| ग्राउंड केबल | ग्राउंडिंग 3-स्तंभ - मुख्य कोर 16mm2 पारदर्शी रंग, शाखा 2.5mm2, लंबाई 10 मीटर। छोटे स्पूल की स्थापना सहित। | |
