| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO,CE |
| मॉडल संख्या: | 502+503C+507+535-4Z |

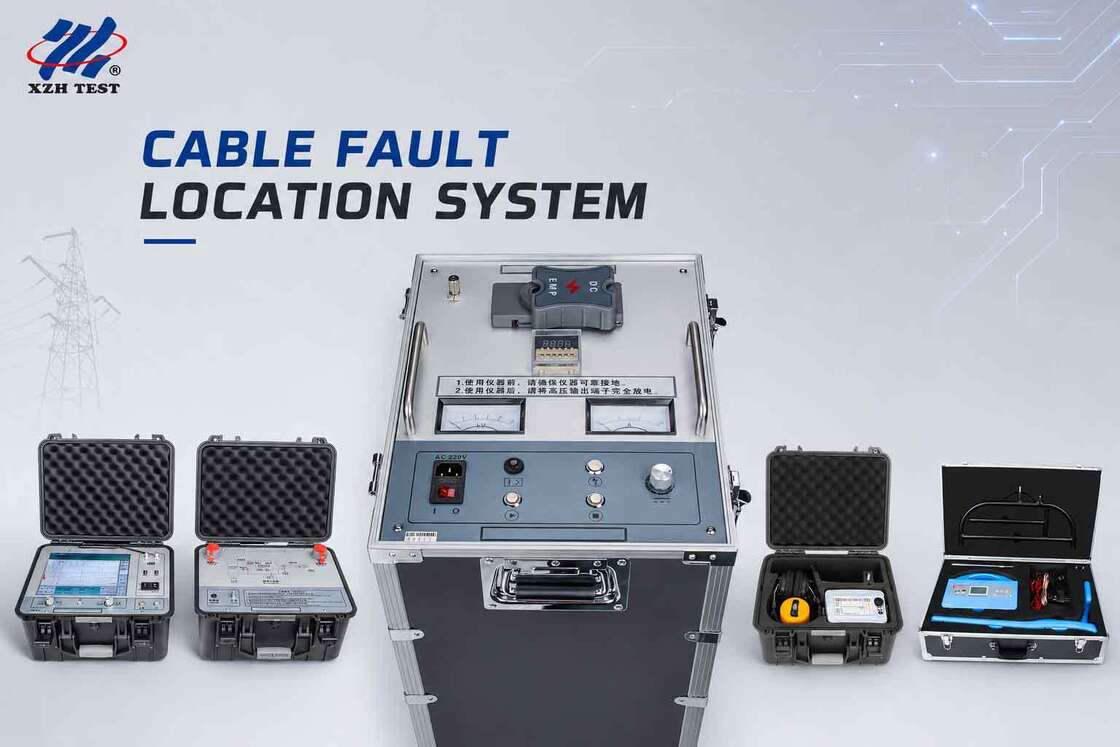

| उत्पाद का नाम | आइटम | मात्रा। | टिप्पणियाँ |
| केबल फॉल्ट प्री लोकेटर | XHGG502 | 1 यूनिट | टेस्ट विधि: लो वोल्टेज पल्स (tdr), हाई वोल्टेज फ्लैशओवर (ICE, डीके, ARC-सिंगल शॉट), मल्टीपल पल्स ARC |
| केबल पिनपॉइंट लोकेटर | XHDD503C | 1 यूनिट | डिजिटल, ध्वनिक और चुंबकीय सिंक्रोनाइज़ेशन |
| केबल पाइप लोकेटर | XHGX507 | 1 यूनिट | टेस्ट केबल पाथ, करंट, गहराई, लाइव और अनचार्ज्ड केबल की पहचान, ग्राउंड में लो रेजिस्टेंस फॉल्ट का पता लगाना |
| पोर्टेबल हाई वोल्टेज पल्स जनरेटर | XHHV535-4Z | 1 यूनिट | 0-28kV, डिस्चार्ज पावर 0-1568J |
केबल फॉल्ट प्री-लोकेशन
टेस्ट एंड से केबल फॉल्ट की दूरी (मीटर या फीट में) का निर्धारण केबल फॉल्ट के प्री-लोकेशन के रूप में परिभाषित किया गया है। यह एक महत्वपूर्ण पहलू है, क्योंकि केबल फॉल्ट का सटीक प्री-लोकेशन पारंपरिक सर्ज जनरेटर और पिनपॉइंटेड विधि की तुलना में अंतिम फॉल्ट लोकेशन में लगने वाले समय को कम करता है। प्री-लोकेशन लो वोल्टेज विधियों जैसे टाइम-डोमेन रिफ्लेक्टोमीटर (TDR) और हाई वोल्टेज विधियों जैसे SIM, ARC, MIM, ICM/ICE और वोल्टेज डीके विधि का उपयोग करता है।
यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट विभिन्न सामग्रियों के विभिन्न क्रॉस-सेक्शन और मीडिया से बने पावर केबल, हाई-फ्रीक्वेंसी कोएक्सियल केबल, स्ट्रीट लाइट केबल, और दबी हुई तारों के लो-रेजिस्टेंस, शॉर्ट-सर्किट, ओपन-सर्किट और डिस्कनेक्शन फॉल्ट्स के साथ-साथ हाई-रेजिस्टेंस लीकेज और हाई-रेजिस्टेंस फ्लैशओवर के लिए उपयुक्त है। फॉल्ट। तकनीकी पैरामीटर "GB/T 18268.1 इंडस्ट्रियल साइट्स में उपयोग किए जाने वाले टेस्ट इक्विपमेंट के लिए एंटी-इंटरफेरेंस आवश्यकताएं" का अनुपालन करते हैं।
XHGG502केबल फॉल्ट प्री लोकेटरपावर केबल की स्थिति और फॉल्ट दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह सिग्नल फ़िल्टरिंग, अधिग्रहण, डेटा प्रोसेसिंग, ग्राफिक डिस्प्ले और ग्राफिक विश्लेषण को महसूस करने के लिए आधुनिक इलेक्ट्रॉनिक तकनीक और कंप्यूटर तकनीक को जोड़ता है ताकि केबल की गति माप, केबल लंबाई परीक्षण, केबल फॉल्ट दूरी परीक्षण पूरा किया जा सके।
मेन यूनिट पल्स कपलर (मल्टीपल पल्स सैंपलर)
मुख्य विशेषताएं
XHGG502 ARC केबल फॉल्ट प्री लोकेटर के टेस्ट वर्किंग मोड में लो वोल्टेज पल्स मेथड, हाई वोल्टेज फ्लैशओवर मेथड और मल्टीपल पल्स मेथड शामिल हैं। यहां मल्टीपल पल्स मेथड पर ध्यान केंद्रित किया गया है जो अन्य उपकरणों से अलग है।केबल फॉल्ट का परीक्षण करने के लिए मल्टीपल पल्स मेथड का उपयोग करने का उद्देश्य यह है कि भेजे गए लो-वोल्टेज टेस्ट पल्स प्रभावी ढंग से फॉल्टी केबल के हाई-वोल्टेज इम्पैक्ट के क्षण में होने वाले कोसाइन बड़े ऑसिलेशन हस्तक्षेप से बचते हैं, और फॉल्ट पॉइंट पर अपेक्षाकृत स्थिर शॉर्ट-सर्किट आर्क के दौरान एक मानक और स्पष्ट शॉर्ट-सर्किट जैसा इको प्राप्त करते हैं। , और आदर्श टेस्ट वेवफॉर्म का एक बड़ा विकल्प है।विभिन्न इम्पल्स हाई वोल्टेज, विभिन्न केबल लंबाई, विभिन्न केबल फॉल्ट दूरी, और बड़े कोसाइन ऑसिलेशन की अवधि और अवधि बहुत भिन्न होती है। सरल सेकेंडरी पल्स मेथड द्वारा एकत्र किया गया वेवफॉर्म अक्सर अपर्याप्त ट्रांसमिशन डिले टाइम के कारण बड़े कोसाइन ऑसिलेशन से बाधित होता है, और वेवफॉर्म अराजक और विश्लेषण करने में मुश्किल होता है। इसे केवल टेस्ट पल्स के डिलेड लॉन्च टाइम को एडजस्ट करके या मीडियम-वोल्टेज आर्क-एक्सटेंडिंग डिवाइस का उपयोग करके सुनिश्चित किया जा सकता है, जो ऑपरेशन की कठिनाई और उपकरण के वजन और लागत को बढ़ाता है। मल्टीपल पल्स मेथड इन कठिनाइयों को दूर करता है और परीक्षण प्रक्रियाओं को बहुत सरल बनाता है। एक इम्पैक्ट के हाई-वोल्टेज फ्लैशओवर प्रक्रिया से आठ टेस्ट वेवफॉर्म सेट प्राप्त होते हैं, और फॉल्ट दूरी की व्याख्या के लिए हमेशा कुछ वेवफॉर्म सेट सुविधाजनक होते हैं। यह सेकंड पल्स मेथड की तुलना में मल्टीपल पल्स मेथड का भी लाभ है।
ऑपरेशन सिस्टम शो
हाई वोल्टेज फ्लैशओवर टेस्ट मोड के तहत केबल फॉल्ट दूरी का परीक्षण, यह टेस्ट मेथड विभिन्न हाई रेजिस्टेंस फॉल्ट का पता लगाने के लिए उपयुक्त है। स्क्रीन पर एक वेवफॉर्म है। दो कर्सर लाइनों की स्थिति को एडजस्ट करके, फॉल्ट दूरी निर्धारित की जा सकती है।
ARC (मल्टी-शॉट) टेस्ट मोड के तहत केबल फॉल्ट दूरी का परीक्षण, यह टेस्ट मेथड विभिन्न हाई रेजिस्टेंस फॉल्ट का पता लगाने के लिए उपयुक्त है। विशेष रूप से उन वेवफॉर्म के लिए जिनका विश्लेषण करना मुश्किल है, जैसे लो-रेजिस्टेंस और सबमर्ज्ड केबल फॉल्ट, मल्टीपल पल्स मेथड का विश्लेषण करना आसान है और उपयोगकर्ताओं को फॉल्ट दूरी को जल्दी निर्धारित करने में मदद कर सकता है।
लो वोल्टेज पल्स टेस्ट मोड के तहत केबल फॉल्ट दूरी का परीक्षण। लो रेजिस्टेंस ओपन सर्किट (ब्रेक) और शॉर्ट सर्किट फॉल्ट के लिए, फॉल्ट दूरी को आसानी से मापा जा सकता है।
तकनीकी पैरामीटर
सैंपलिंग फ्रीक्वेंसी
0～28KV
| न्यूनतम रिज़ॉल्यूशन | 0.5m (100m/us) |
| लो वोल्टेज पल्स चौड़ाई | 0.2uS/2uS/4uS |
| टेस्ट ब्लाइंड ज़ोन | ≤20m |
| रेंजिंग रेंज | ≥68km |
| माप त्रुटि | ≤±(0.5%*L+1m), L केबल की लंबाई है |
| तीन टेस्ट केबल लंबाई हैं | 3km (लंबी दूरी), (लो-वोल्टेज पल्स टेस्ट एम्प्लीट्यूड: 400Vpp) |
| पल्स कपलर विदस्टैंड वोल्टेज | <1km (short distance); <3km (medium>DC 35kV |
| कार्य स्थितियाँ | तापमान -25℃～+65℃, सापेक्ष आर्द्रता 85%, वायुमंडलीय दबाव 750±30mmHg |
| वॉल्यूम और वजन | केबल फॉल्ट टेस्टर 430*380*220mm-10kg; |
| पल्स कपलर 430*380*220mm-10kg |
पैनल परिचय डिस्प्ले: |
डीसी विदस्टैंड वोल्टेज के दौरान, हाई-वोल्टेज आउटपुट लाइन कनेक्ट करें।
केबल रूट ट्रेसिंग
ऑडियो इंडक्शन मेथड में, एक ऑडियो फ्रीक्वेंसी जनरेटर से एक स्थिर, हाई-फ्रीक्वेंसी AC साइनसोइडल सिग्नल को CUT में टेस्ट एंड पर इंजेक्ट किया जाता है, जो अर्थ के माध्यम से अपना पाथ पूरा करता है और पूरी केबल ले में उपलब्ध होता है। ग्राउंड के समानांतर एक रूट ट्रेसर सेंसर कॉइल, जो एक ऑडियो रिसीवर से जुड़ा होता है, सिग्नल को पिक करता है, जिसे रिसीवर पर ग्राफ़ के रूप में और हेडफ़ोन के माध्यम से कैप्चर की गई ध्वनि के रूप में प्रदर्शित किया जाता है। केबल के ठीक ऊपर सबसे मजबूत सिग्नल प्राप्त होता है और यदि सर्च कॉइल केबल के दोनों ओर या उससे दूर हो तो सिग्नल की शक्ति कम हो जाती है। ऑडियो रिसीवर और हेडफ़ोन पर अधिकतम ऑडियो सिग्नल ढूंढकर केबल रूट निर्धारित किया जाता है।
विवरण
XHGX507 अंडरग्राउंड केबल पाइप लोकेटर मुख्य रूप से केबल फॉल्ट लोकेशन, केबल आइडेंटिफिकेशन, केबल पाथ और डेप्थ मेजरमेंट के लिए उपयोग किया जाता है। यह उन कार्यों को पूरा कर सकता है जो पहले केवल कुछ उपकरणों के सेट द्वारा किए जा सकते थे।
यह डिवाइस डीसी हाई-वोल्टेज सोर्स, एनर्जी स्टोरेज कैपेसिटर और डिस्चार्ज बॉल गैप को एक में एकीकृत करता है। यह उपकरण पारंपरिक टेस्ट ट्रांसफार्मर को पूरी तरह से बदल देता है जिसका वजन सैकड़ों किलोग्राम होता है, ऑपरेशन बॉक्स और पल्स एनर्जी स्टोरेज कैपेसिटर (आमतौर पर 5kVA ट्रांसफार्मर का एक सेट 60 किलोग्राम से अधिक वजन का होता है, और कंट्रोल बॉक्स 30 किलोग्राम से अधिक, और 20 किलोग्राम से अधिक पल्स एनर्जी स्टोरेज कैपेसिटर)।
अंडरग्राउंड केबल पाइप लोकेटर इलेक्ट्रोमैग्नेटिक इंडक्शन मेथड और कम्युनिकेशन प्रिंसिपल के एप्लिकेशन पर आधारित है।
जब हाई-वोल्टेज जनरेटर फॉल्ट वाले केबल पर इम्पैक्ट डिस्चार्ज करता है, तो फॉल्ट पॉइंट पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर फैलती है। ध्वनि सिग्नल को हाई-सेंसिटिविटी प्रोब द्वारा पिक किया जाता है। एम्प्लीफिकेशन के बाद, हेडफ़ोन से सुनने पर एक "पॉप" ध्वनि सुनाई दे सकती है।
अंडरग्राउंड केबल द्वारा इलेक्ट्रोमैग्नेटिक सिग्नल इंड्यूस होने के बाद, केबल पर एक इंड्यूस्ड करंट उत्पन्न होता है, और इंड्यूस्ड करंट केबल के साथ दूरी तक प्रचारित होता है।
ध्वनिक और चुंबकीय सिंक्रोनस पोजिशनिंग तकनीक को अपनाता है ताकि ध्वनिक और चुंबकीय समय अंतर की स्वचालित रूप से गणना की जा सके।
तकनीकी पैरामीटर
ट्रांसमीटर
कार्य आवृत्ति
लो फ्रीक्वेंसी (815Hz), इंटरमीडिएट फ्रीक्वेंसी (8kHz), हाई फ्रीक्वेंसी (33 kHz), रेडियो फ्रीक्वेंसी (83 kHz)
| एंटीना मोड | डायरेक्ट कनेक्शन मेथड, कपलिंग मेथड (कैलिपर मेथड), इंडक्शन मेथड |
| मैचिंग लोड | 5 ओम—3000 ओम |
| इम्पीडेंस डिस्प्ले | 5 अंक |
| ओवरहीटिंग और ओवर करंट | स्वचालित सुरक्षा |
| पावर आउटपुट | लो गियर, मिडिल गियर, हाई गियर |
| रिसीवर |
कार्य आवृत्ति |
लो फ्रीक्वेंसी (815Hz), इंटरमीडिएट फ्रीक्वेंसी (8kHz), हाई फ्रीक्वेंसी (33 kHz), रेडियो फ्रीक्वेंसी (83 kHz), पैसिव फ्रीक्वेंसी 50Hz
| एंटीना मोड | वैली मेथड (जीरो वैल्यू मोड), क्रेस्ट मेथड (पीक मोड), स्टेप वोल्टेज मेथड और क्लैंप करंट मेथड (ए-फ्रेम) |
| करंट इंडिकेशन | टेस्ट की जा रही केबल के प्रभावी करंट वैल्यू को प्रदर्शित करें (यूनिट: mA) |
| कार्य तापमान | -10℃+55℃ |
| पावर इंडिकेटर | ग्राफिक डिस्प्ले |
| बैटरी लाइफ | लगातार काम > 8 घंटे: रुक-रुक कर काम > 16 घंटे |
| सिग्नल स्ट्रेंथ इंडिकेशन | लैडर डायग्राम, डिजिटल रेंज 0-999 |
| गेन कंट्रोल | मैनुअल एडजस्टमेंट, 100dB का डायनामिक रेंज |
| डिटेक्शन डेप्थ | अधिकतम डिटेक्शन डेप्थ लगभग 10 मीटर है |
| अधिकतम डिटेक्शन दूरी | डायरेक्ट कनेक्शन मेथड में अच्छी इंसुलेशन वाली केबल 15 किमी तक हो सकती है |
| डेप्थ मेजरमेंट | डेप्थ की को दबाएं तीन अंक प्रदर्शित होते हैं, अधिकतम 10 मीटर की गहराई मापी जा सकती है |
| सटीकता | लो फ्रीक्वेंसी: ±(1-5)%≤2.5m रेडियो फ्रीक्वेंसी: ±(5-12)%≤2.5m |
| पैकिंग सूची | एप्लीकेशन केस |
केबल फॉल्ट पिनपॉइंटिंग
हाई रेजिस्टेंस और फ्लैशिंग फॉल्ट्स की पिनपॉइंटिंग
हाई रेजिस्टेंस और फ्लैशिंग फॉल्ट्स को पिनपॉइंट करने के लिए, फॉल्ट वाले केबल में सर्ज जनरेटर का उपयोग करके आवधिक रूप से हाई वोल्टेज सर्ज लगाया जाता है, जिससे फॉल्ट पॉइंट पर एक थंपिंग ध्वनि उत्पन्न होती है और केबल के चारों ओर एक मजबूत चुंबकीय क्षेत्र उत्पन्न होता है। इन ध्वनिक और चुंबकीय सिग्नलों को सेंसर (संवेदनशील ग्राउंड माइक्रोफोन) की मदद से पिक किया जाता है और पिनपॉइंटर रिसीवर पर ग्राफ़ के रूप में और हेडफ़ोन पर ध्वनिक सिग्नल के रूप में एक साथ प्रदर्शित किया जाता है। चूंकि दोनों सिग्नल, ध्वनिक और चुंबकीय, फॉल्ट पॉइंट पर एक साथ उत्पन्न होते हैं, सटीक फॉल्ट पॉइंट को सटीक रूप से लोकेट किया जाता है; जहां उनके बीच का समय विलंब लगभग शून्य होता है। चुंबकीय क्षेत्र उपयोगकर्ता को सेंसर की स्थिति निर्धारित करने में भी मदद करता है, जिससे आसान पिनपॉइंटिंग होती है।
परिचय
केबल फॉल्ट लोकेशन इंस्ट्रूमेंट पावर केबल फॉल्ट पॉइंट को निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रोनाइज़ेशन मेथड का उपयोग करता है। इलेक्ट्रॉनिक फ्लैशओवर इम्पैक्ट डिस्चार्ज जनरेटर द्वारा उत्पन्न होता है, जिसे संबंधित प्रोब द्वारा पिक और एम्प्लीफाई किया जाता है, और फॉल्ट पॉइंट की सटीक लोकेशन को श्रव्य और दृश्य निर्णय द्वारा निर्धारित किया जाता है। यह एक ऐसा उपकरण है जो रफ मेजरमेंट रेंज के भीतर केबल फॉल्ट पॉइंट की सटीक पोजिशनिंग को पूरा करता है और ध्वनिक और चुंबकीय समय अंतर को एकत्र करता है। यह पोजिशनिंग टेक्नोलॉजी, पाथ-असिस्टेड टेस्टिंग और अन्य तकनीकों को एकीकृत करता है, जो कुशलतापूर्वक और सटीक रूप से केबल फॉल्ट लोकेशन को पूरा करने के लिए कई टेस्ट मोड और समृद्ध और विविध प्रॉम्प्ट जानकारी प्रदान करता है।
यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट विभिन्न सामग्रियों के विभिन्न क्रॉस-सेक्शन और मीडिया से बने पावर केबल, हाई-फ्रीक्वेंसी कोएक्सियल केबल, स्ट्रीट लाइट केबल, और दबी हुई तारों के लो-रेजिस्टेंस, शॉर्ट-सर्किट, ओपन-सर्किट और डिस्कनेक्शन फॉल्ट्स के साथ-साथ हाई-रेजिस्टेंस लीकेज और हाई-रेजिस्टेंस फ्लैशओवर के लिए उपयुक्त है। फॉल्ट। तकनीकी पैरामीटर "GB/T 18268.1 इंडस्ट्रियल साइट्स में उपयोग किए जाने वाले टेस्ट इक्विपमेंट के लिए एंटी-इंटरफेरेंस आवश्यकताएं" का अनुपालन करते हैं।
यह मानक "DL/T 849.2-2019 पावर इक्विपमेंट के लिए विशेष टेस्टर के लिए सामान्य तकनीकी स्थितियाँ भाग 2: केबल फॉल्ट लोकेटिंग इंस्ट्रूमेंट" के तहत ध्वनिक और चुंबकीय फिक्सिंग के लिए मानक आवश्यकताओं का अनुपालन करता है।
विशेषताएं
5-इंच टच-हाई ब्राइटनेस एलसीडी धूप में दृश्यता सुनिश्चित करता है।
ध्वनिक और चुंबकीय सिंक्रोनस पोजिशनिंग तकनीक को अपनाता है ताकि ध्वनिक और चुंबकीय समय अंतर की स्वचालित रूप से गणना की जा सके।
फ़िल्टर पैरामीटर
| ऑल-पास: 100Hz~1600Hz। | लो पास: 100Hz~300Hz। |
क्वालकॉम: 160Hz~1600Hz। बैंडपास: 200Hz~600Hz। 2 चैनल गेन |
| 8 स्तर समायोज्य। | 3 | आउटपुट गेन |
| 8 स्तर समायोज्य। | 4 | आउटपुट गेन |
| 16 स्तर (0~112db) | 5 | आउटपुट इम्पीडेंस |
| 350Ω | 6 | ध्वनिक-चुंबकीय पोजिशनिंग सटीकता |
| 0.2m से कम। | 7 | पाथ पहचान सटीकता |
| 0.5m से कम। | 8 | पावर सप्लाई |
| 4*18650 स्टैंडर्ड लिथियम बैटरी। | परिवेश तापमान | स्टैंडबाय टाइम |
| 8 घंटे से अधिक। | 10 | वॉल्यूम |
| 428L*350W*230H | 11 | वजन |
| 6.5kg। | पावर सप्लाई | परिवेश तापमान |
| -25~65℃; सापेक्ष आर्द्रता: ≤90%। | पैनल परिचय | यह डिवाइस फॉल्ट को सटीक रूप से लोकेट करने के लिए ध्वनिक और चुंबकीय सिंक्रोनाइज़ेशन मेथड का उपयोग करता है। यह एक बहुत ही सटीक और अनूठी पोजिशनिंग मेथड है। इसका सिद्धांत पारंपरिक ध्वनिक पॉइंट डिटरमिनेशन मेथड पर आधारित है और इलेक्ट्रोमैग्नेटिक सिग्नलों के डिटेक्शन और एप्लिकेशन को जोड़ता है। |
जब हाई-वोल्टेज जनरेटर फॉल्ट वाले केबल पर इम्पैक्ट डिस्चार्ज करता है, तो फॉल्ट पॉइंट पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर फैलती है। ध्वनि सिग्नल को हाई-सेंसिटिविटी प्रोब द्वारा पिक किया जाता है। एम्प्लीफिकेशन के बाद, हेडफ़ोन से सुनने पर एक "पॉप" ध्वनि सुनाई दे सकती है।
प्रोब में बिल्ट-इन प्रोब वास्तविक समय में चुंबकीय क्षेत्र सिग्नल प्राप्त करता है, और ध्वनि सिग्नल के प्रसार की गति की तुलना में चुंबकीय क्षेत्र के प्रसार की गति बहुत अधिक होने के सिद्धांत का उपयोग करके इलेक्ट्रोमैग्नेटिक सिग्नल और ध्वनि सिग्नल के बीच समय अंतर का पता लगाकर फॉल्ट पॉइंट की दूरी निर्धारित करता है। सेंसर की स्थिति को स्थानांतरित करना जारी रखें ताकि सबसे छोटे ध्वनिक-चुंबकीय समय अंतर वाला बिंदु मिल सके, फिर फॉल्ट पॉइंट का सटीक स्थान इसके नीचे होगा।
पारंपरिक ध्वनिक मापन कानूनी बिंदु उपकरण आम तौर पर केवल इयरफ़ोन का उपयोग करके निगरानी करते हैं, या मीटर पॉइंटर के स्विंग द्वारा फॉल्ट पॉइंट पर डिस्चार्ज ध्वनि की पहचान करने के लिए पूरक होते हैं। चूंकि डिस्चार्ज ध्वनि तुरंत गायब हो जाती है और परिवेश के शोर से बहुत अलग नहीं होती है, इसलिए यह अक्सर बहुत अनुभवी नहीं होने वाले ऑपरेटरों के लिए बड़ी कठिनाइयां पैदा करता है। ध्वनिक-चुंबकीय सिंक्रोनाइज़ेशन मेथड पारंपरिक ध्वनिक मापन मेथड की उपरोक्त समस्याओं से प्रभावी ढंग से बचता है।
पैकिंग सूची
ऑपरेशन पैनल परिचय
पावर सप्लाई: सिस्टम की पावर सप्लाई चालू और बंद करें। सिस्टम चालू करते समय, आपको पावर बटन को 3 से 4 सेकंड तक दबाए रखना होगा जब तक कि आपको एक लंबी "बीप" ध्वनि सुनाई न दे, फिर आप बटन छोड़ सकते हैं; बंद करते समय, आपको पावर बटन को 3 से 4 सेकंड तक दबाए रखना होगा;
1/2: साउंड गेन सेटिंग/साउंड ट्रिगर सेटिंग
3/4: मैग्नेटिक फील्ड गेन सेटिंग/मैग्नेटिक फील्ड ट्रिगर सेटिंग
हाई-वोल्टेज पल्स जनरेटर DL/T846-2016 "हाई वोल्टेज टेस्ट इक्विपमेंट के लिए सामान्य तकनीकी स्थितियाँ" और DL/T474-2017 "फील्ड इंसुलेशन टेस्ट के कार्यान्वयन के लिए दिशानिर्देश" का पूरी तरह से अनुपालन करता है। इसका मुख्य रूप से 35kV और उससे कम वोल्टेज स्तर वाले केबल के फॉल्ट टेस्टिंग के दौरान इम्पैक्ट डिस्चार्ज के लिए उपयोग किया जाता है; इसका उपयोग अन्य इलेक्ट्रिकल उपकरणों के डीसी विदस्टैंड वोल्टेज टेस्ट के लिए भी किया जा सकता है।
यह डिवाइस डीसी हाई-वोल्टेज सोर्स, एनर्जी स्टोरेज कैपेसिटर और डिस्चार्ज बॉल गैप को एक में एकीकृत करता है। यह उपकरण पारंपरिक टेस्ट ट्रांसफार्मर को पूरी तरह से बदल देता है जिसका वजन सैकड़ों किलोग्राम होता है, ऑपरेशन बॉक्स और पल्स एनर्जी स्टोरेज कैपेसिटर (आमतौर पर 5kVA ट्रांसफार्मर का एक सेट 60 किलोग्राम से अधिक वजन का होता है, और कंट्रोल बॉक्स 30 किलोग्राम से अधिक, और 20 किलोग्राम से अधिक पल्स एनर्जी स्टोरेज कैपेसिटर)।
पावर सप्लाई हाई-प्रिसिजन, हाई-स्टेबिलिटी स्पेशल हाई-वोल्टेज इलेक्ट्रॉनिक कंपोनेंट्स और हाई-फ्रीक्वेंसी हाई-वोल्टेज टेक्नोलॉजी को अपनाती है, जो पूरे मशीन को सरल संरचना और अल्ट्रा-लाइट वजन बनाती है। पल्स जनरेटर ह्यूमन-लाइक डिज़ाइन और ऑपरेशन मोड को अपनाता है, जो सुरक्षित और विश्वसनीय है। यह वास्तव में इम्पैक्ट से क्षतिग्रस्त न होने का प्रभाव प्राप्त करता है, और यह हाई वोल्टेज के ग्राउंड में शॉर्ट-सर्किट होने पर भी सामान्य रूप से काम कर सकता है। यह वर्तमान में सबसे हल्का और सबसे उपयोगकर्ता-अनुकूल पोर्टेबल डीसी इम्पैक्ट हाई-वोल्टेज उपकरण है। यह पावर केबल फॉल्ट डिटेक्शन के लिए एक आदर्श उत्पाद है।
तकनीकी पैरामीटर
इम्पैक्ट हाई वोल्टेज
0～28KV
| हाई वोल्टेज पार्शियल प्रेशर | 2.5 लेवल |
| बिल्ट-इन कैपेसिटर | 4μF |
| डिस्चार्ज पावर | 1568J |
| इम्पैक्ट पावर | 400W |
| ओवर टेम्परेचर प्रोटेक्शन | 85℃ |
| वॉल्यूम (mm) | 420L*325W*480H |
| वजन | 40kg से अधिक नहीं |
| पावर सप्लाई | AC220V±10%, 50Hz±1Hz (60Hz को कस्टमाइज किया जा सकता है) |
| परिवेश तापमान | -20～+65℃ |
| पैनल परिचय | हाई वोल्टेज आउटपुट (DC): |
डीसी विदस्टैंड वोल्टेज के दौरान, हाई-वोल्टेज आउटपुट लाइन कनेक्ट करें।
