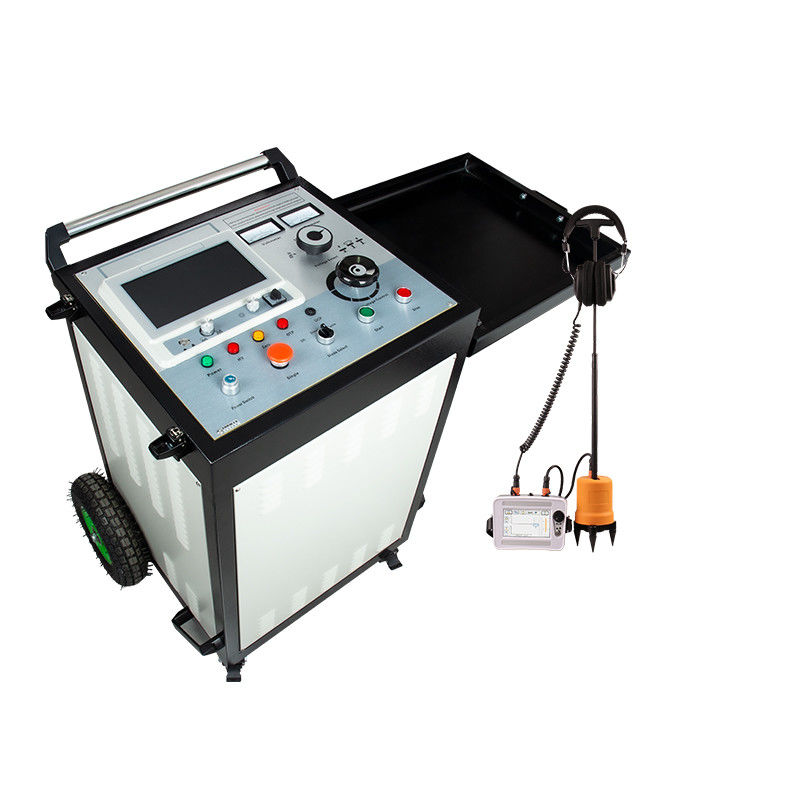

XZH TEST 32kv निम्न मध्यम वोल्टेज केबल दोष पिनपॉइंटर उच्च वोल्टेज भूमिगत केबल दोष लोकेटर

• 10.1 इंच पूर्ण रंग टीएफटी टच स्क्रीन;
• एम्बेडेड सिस्टम, सुरक्षित, स्थिर, सरल प्रदर्शन और संचालन मोड;
• केबल तरंग गति, केबल लंबाई और गलती दूरी की जांच के कार्य के साथ;
• पूरी तरह से स्वचालित निरंतर नमूनाकरण, हर समय तरंग रूप कैप्चर, समय पर और सटीक।
• स्वचालित परीक्षण सीमा सेटिंग, स्वचालित तरंग आकार विश्लेषण और परीक्षण दूरी के प्रदर्शन के साथ।
• पूर्ण चीनी मेनू, स्पर्श और कोडिंग बटन दो ऑपरेशन मोड, सरल, तेज और विश्वसनीय।
• कम वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि, कई पल्स विधि (8 बार) परीक्षण तकनीक के साथ, तरंग रूप प्रदर्शन चिकनी और पढ़ने में आसान है।
• बहु-पल्स विधि का प्रयोग करते समय, इसे एक पल्स कपलर के साथ उच्च और निम्न वोल्टेज तरंग रूप तुलनाओं के 8 समूहों को प्रदर्शित करने के लिए उपयोग किया जाता है, जो स्वचालित परीक्षण दूरी के लिए सुविधाजनक है,मैनुअल विश्लेषण और दूरी माप.
• उपकरण में शक्तिशाली डेटा प्रोसेसिंग क्षमताएं हैं, जो उपयोगकर्ताओं के लिए तरंग-रूप फ़ाइलों को प्रबंधित और संग्रहीत करने के लिए सुविधाजनक है।
• इसमें एक विशाल परीक्षण तरंगरूप भंडारण कार्य हैः साइट पर परीक्षण किए गए तरंगरूपों को चीनी नामकरण नियमों द्वारा निर्दिष्ट क्रम में उपकरण में सुविधाजनक रूप से संग्रहीत किया जा सकता है,ताकि उन्हें किसी भी समय अवलोकन और विश्लेषण के लिए बुलाया जा सके।; यह 8,000 से अधिक निम्न वोल्टेज पल्स और उच्च वोल्टेज फ्लैशओवर वेवफॉर्म रिकॉर्ड और 250 से अधिक मल्टीपल पल्स वेवफॉर्म रिकॉर्ड स्टोर कर सकता है।USB संचार का उपयोग करके प्रबंधन और विश्लेषण के लिए वेवफॉर्म फ़ाइलों को कंप्यूटर सॉफ्टवेयर में आयात किया जा सकता है.
• अल्ट्रा हाई ब्राइटनेस, एलईडी बैकलाइट ब्राइटनेस 280 नाइट तक, रिज़ॉल्यूशन 1024*600, प्रत्यक्ष सूर्य के प्रकाश में काम करना आसान है।
• निर्मित बड़ी क्षमता वाली लिथियम बैटरी पैक, तेजी से चार्जिंग का समर्थन करता है, और बिजली की आपूर्ति के बिना वातावरण में परीक्षण किया जा सकता है।

यह उपकरण दूरी को मापने के लिए एकाधिक धड़कन विधि का उपयोग कर सकता है, और केवल एक शॉर्ट सर्किट तार की आवश्यकता होती है। इसके अलावा, केबल दोष का सटीक पता लगाने के लिए,यह भी उच्च वोल्टेज फ्लैश-ओवर विधि (इंपल्स करंट विधि - आईसीई) पर स्विच किया जा सकता है, बस शॉर्ट-सर्किट के तार को हटा दें और उच्च वोल्टेज आउटपुट केबल को एक और एचवी आउटपुट पोर्ट में डालें। यह सटीक स्थान के दौरान उच्च ऊर्जा आउटपुट सुनिश्चित करता है,और कई पल्स युग्मक के कारण ऊर्जा का हिस्सा कम नहीं होगा, जिसके परिणामस्वरूप दोष निर्वहन ध्वनि को सुनते समय कम स्पष्ट ध्वनि होती है।

1. केबल दोष परीक्षण प्रणालीः निम्न वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि का प्रयोग करें।और परीक्षण केबलों का परीक्षण और विश्लेषण करने और परीक्षण केबलों पर उच्च वोल्टेज और उच्च ऊर्जा के पल्स सिग्नल लागू करने के लिए कई पल्स विधि;
2. आउटपुट लाइन (5 मीटर की एकल Q लाइन): कम वोल्टेज पल्स परीक्षण के दौरान केबल दोष परीक्षक और परीक्षण केबल को कनेक्ट करें;
3. चार्जरः 12.6V/3A चार्जर, चार्जिंग के लिए उपकरण चार्जिंग पोर्ट से जुड़ा हुआ है।
4. यूएसबी केबलः कंप्यूटर में तरंग-रूप फ़ाइलों को आयात करने के लिए प्रयोग किया जाता है।
5. उच्च वोल्टेज आउटपुट लाइन (5 मीटर): मेजबान के उच्च वोल्टेज आउटपुट टर्मिनल और परीक्षण केबल कोर को कनेक्ट करें;
6. उच्च वोल्टेज कनेक्टिंग लाइन (0.5 मीटर): उच्च वोल्टेज फ्लैशओवर आउटपुट टर्मिनल और मल्टीपल पल्स इनपुट टर्मिनल को मल्टीपल पल्स विधि परीक्षण के दौरान शॉर्ट सर्किट करें;
7. ग्राउंड लाइन (5 मीटर): नमूना लेने की जमीन, उच्च वोल्टेज ग्राउंड और डिस्चार्ज रॉड ग्राउंड लाइन;
8. विद्युत लाइन (1.8 मीटर): उपकरण कार्य विद्युत लाइन;
9. डिस्चार्ज रॉडः परीक्षण के तहत केबल के अंत में डीसी करंट लिमिटिंग डिस्चार्ज या डीसी शॉर्ट सर्किट डिस्चार्ज करें।
10. फ्यूजः AC220V पावर सप्लाई सिस्टम का रिज़र्व फ्यूज (8A फ्यूज)

1. 1 स्विचःकार्य शक्ति को चालू/बंद करें;
2. 2 आयामःतरंगों को एकत्र करते समय, एकत्रित तरंगों का आयाम बदलने के लिए आयाम कुंजी को समायोजित करें।
3. 3 प्रदर्शनः10.1-इंच पूर्ण रंग टीएफटी टच स्क्रीन.
4. 4 ऑपरेशन कुंजीःसिस्टम इंटरफेस ऑपरेशन नियंत्रण के लिए घुमावदार बटन, चयन करने के लिए घुमाएं और पुष्टि करने के लिए दबाएं;
5. 5 मोड का चयनःकम वोल्टेज पल्स: कम वोल्टेज पल्स विधि; एचवी फ्लैशः उच्च वोल्टेज फ्लैशओवर विधि; मल्टीपल पल्स: मल्टीपल पल्स विधि;
6. 6 वोल्टमीटर:उच्च वोल्टेज आउटपुट वोल्टेज संकेत केवी मीटर, 8kV, 16kV, 32kV में विभाजित, वोल्टेज स्तर स्विच रीडिंग के साथ संयुक्त।
7. 7 एम्पीमीटर:वर्तमान आकार का संकेत।
8. 8 वोल्टेज रोटेशन मोड (वोल्टेज चयन):इस कुंजी में तीन वोल्टेज स्तर मोड हैं, 8kV, 16kV, 32kV. कृपया मशीन चालू करने से पहले उचित स्थिति में घुमाएं. उठाएं, घुमाएं, और दबाएं.
9. 9 वोल्टेज नियंत्रण कुंजीःजब यह कुंजी शून्य स्थिति में होती है, तो शून्य स्थिति की रोशनी चालू होती है और उच्च वोल्टेज शुरू किया जा सकता है। उच्च वोल्टेज शुरू होने के बाद ही वोल्टेज बढ़ाया जा सकता है।
10. 10 स्टॉप बटनःजब परीक्षण पूरा हो जाए या कोई असामान्यता हो, तो उच्च वोल्टेज आउटपुट को काटने के लिए इस बटन को दबाएं और परीक्षण का शेष उच्च वोल्टेज स्वचालित रूप से डिस्चार्ज हो जाएगा।
11. प्रारंभ बटनःशून्य स्थिति में, प्रारंभ बटन दबाएं, उच्च वोल्टेज शुरू होता है, और उच्च वोल्टेज प्रकाश चालू है। गैर-शून्य स्थिति में, उच्च वोल्टेज प्रकाश चालू नहीं है।
12. 12 अतिप्रवाह सुरक्षा स्विच (ओसीपी):जब दबाया जाता है, तो अतिप्रवाह सुरक्षा कार्य शुरू हो गया है; जब यह पॉप अप होता है, तो इसका मतलब है कि उपकरण ने अतिप्रवाह सुरक्षा को ट्रिगर किया है।
13. 13 मोड का चयन करेंःयह तीन मोड में विभाजित हैः प्रतिरोध वोल्टेज (डीसी), एकल, और चक्र। डीसी प्रतिरोध वोल्टेज फ़ंक्शन है। जब यह फ़ंक्शन चुना जाता है, तो केबल को प्रतिरोध वोल्टेज परीक्षण के अधीन किया जाएगा;एकल एक मैनुअल समारोह हैजब यह फ़ंक्शन चयनित होता है, तो उच्च वोल्टेज शुरू हो जाएगा और फिर बढ़ाया जाएगा। एकल कुंजी दबाकर मैन्युअल रूप से प्रभाव निर्वहन को ट्रिगर किया जा सकता है; चक्र एक स्वचालित फ़ंक्शन है।जब यह फ़ंक्शन चयनित है, उच्च वोल्टेज शुरू किया जाएगा और बढ़ाया. उपकरण स्वचालित रूप से लगभग 7 सेकंड के लिए प्रभाव डिस्चार्ज ट्रिगर करेगा.
14. 14 अति ताप संकेत (ओटीपी):बहु-पल्स विधि परीक्षण करते समय, यह प्रकाश चमकता है, यह दर्शाता है कि उपकरण का आंतरिक तापमान बहुत अधिक है। कृपया बहु-पल्स विधि परीक्षण का उपयोग बंद करें।
15. 15 एकल कुंजी (एकल):जब मोड चयन कुंजी एकल फ़ंक्शन में हो, तो यह कुंजी मान्य है.
16. 16 पावर स्विच (Power Switch):सिस्टम पावर सप्लाई चालू करने के लिए घड़ी की दिशा में घुमाएं, और सिस्टम पावर सप्लाई बंद करने के लिए घड़ी की दिशा के विपरीत घुमाएं।
17. 17 शून्य स्थिति प्रकाश (शून्य):दर्शाता है कि वोल्टेज समायोजन बटन शून्य स्थिति स्थिति में है। उच्च वोल्टेज केवल तब शुरू किया जा सकता है जब शून्य स्थिति प्रकाश चालू हो।
18. शक्ति प्रकाश (शक्ति):जब पावर स्विच चालू होता है, तो सूचक प्रकाश चालू होता है।
19. 19 उच्च वोल्टेज प्रकाश (एचवी):जब यह चालू होता है, तो यह उच्च वोल्टेज आउटपुट दर्शाता है; जब यह बंद होता है, तो यह कोई उच्च वोल्टेज आउटपुट दर्शाता है।

1 पावर सोकेट (220V 50Hz):उपकरण कार्य शक्ति आपूर्ति, AC220V कनेक्शन पोर्ट (उच्च वोल्टेज पल्स जनरेटर का उपयोग करते समय कनेक्ट करें);

2 फ्यूज धारकःAC220V पावर सप्लाई सिस्टम फ्यूज की स्थापना की जगह;

3 संचार सोकेट (सिग्नल):मशीन और परीक्षण केबल को कनेक्ट करने के लिए एक एकल क्यू लाइन का उपयोग करें, जो केवल तब मान्य है जब कम वोल्टेज पल्स का उपयोग किया जाता है।

4 यूएसबीःकंप्यूटर में तरंगों की फ़ाइलों को आयात करने के लिए USB संचार का उपयोग करें;

5 चार्जिंगःDC12.6V चार्जिंग पोर्ट, चार्जिंग शुरू करने के लिए 12.6V चार्जर कनेक्ट करें।

1 नमूनाकरण स्थल:पल्स एनर्जी स्टोरेज कैपेसिटर का नकारात्मक छोर उच्च वोल्टेज वाला होता है और उसे विश्वसनीय रूप से ग्राउंड किया जाना चाहिए।यह केबल दोष परीक्षक के उच्च वोल्टेज फ्लैशओवर राज्य में नमूनाकरण तरंगों के रूपों में नमूनाकरण के लिए प्रयोग किया जाता है(उच्च वोल्टेज फ्लैशओवर के बिना नमूना लेने के लिए विश्वसनीय ग्राउंडिंग की आवश्यकता है) ।

2 उच्च वोल्टेज ग्राउंडःउच्च वोल्टेज पूंछ के रूप में भी जाना जाता है, इसे उच्च वोल्टेज रिसाव और डिस्चार्ज को रोकने के लिए विश्वसनीय रूप से ग्राउंड किया जाना चाहिए। खराब संपर्क के परिणामस्वरूप वोल्टेज बढ़ाने में विफलता हो सकती है,उच्च वोल्टेज टूटने और उपकरण के आंतरिक घटकों को नुकसान, और आंतरिक रिसाव या सुरक्षा दुर्घटनाओं का कारण उपकरण के निर्वहन.

3 उच्च वोल्टेज फ्लैशओवर आउटपुट (एचवी फ्लैश आउट):समर्पित डीसी उच्च वोल्टेज आउटपुट टर्मिनल।

4 एकाधिक धड़कनें (एकाधिक धड़कनें इनपुट, आउटपुट):बहु-पल्स विधि का उपयोग करते समय, उच्च वोल्टेज फ्लैशओवर आउटपुट टर्मिनल और बहु-पल्स इनपुट टर्मिनल को उच्च वोल्टेज कनेक्शन लाइन के साथ शॉर्ट सर्किट किया जाता है,और उच्च वोल्टेज आउटपुट लाइन कई पल्स आउटपुट टर्मिनल से जुड़ा हुआ है.
