उत्पाद अवलोकन
XHYY102 — ट्रांसफार्मर इन्सुलेशन ऑयल डाइइलेक्ट्रिक स्ट्रेंथ टेस्टर (BDV)
0–80 kV आउटपुट • ±3% सटीकता • मल्टी-स्टैंडर्ड GB507 / IEC156 / DL429
XHYY102 एक पूरी तरह से स्वचालित डिजिटल ट्रांसफार्मर इन्सुलेशन ऑयल डाइइलेक्ट्रिक स्ट्रेंथ (ब्रेकडाउन वोल्टेज / BDV) टेस्टर है जिसे राष्ट्रीय मानक GB507-1986, GB507-2002, उद्योग मानक DL/T846.7-2004, और अंतर्राष्ट्रीय मानक IEC156 के अनुसार सख्ती से विकसित किया गया है। यह उच्च-सटीकता माइक्रो कंट्रोलर-नियंत्रित उपकरण ट्रांसफार्मर, सर्किट ब्रेकर और अन्य तेल-भरे विद्युत उपकरणों में उपयोग किए जाने वाले इन्सुलेटिंग तेलों के डाइइलेक्ट्रिक ब्रेकडाउन वोल्टेज को मापता है। विविध प्रयोगशाला और क्षेत्र परीक्षण आवश्यकताओं को पूरा करने के लिए सिंगल-कप, थ्री-कप और मल्टी-कप कॉन्फ़िगरेशन में उपलब्ध है। उपकरण में एक अनूठी हाई-वोल्टेज साइड सैंपलिंग डिज़ाइन है जो परीक्षण मान को सीधे A/D कनवर्टर में रूट करता है, जिससे बेहतर माप सटीकता के लिए एनालॉग सर्किट त्रुटियों को समाप्त किया जा सकता है।
मुख्य विशेषताएं
लार्ज-कैपेसिटी माइक्रो कंट्रोलर कंट्रोल: वाइड-रेंज वॉचडॉग सर्किट के साथ औद्योगिक-ग्रेड माइक्रो कंट्रोलर स्थिर, विश्वसनीय संचालन सुनिश्चित करता है और विस्तारित परीक्षण सत्रों के दौरान सिस्टम क्रैश को रोकता है।
मल्टी-स्टैंडर्ड ऑपरेशन: GB507-1986, GB507-2002, DL/T429, और IEC156 परीक्षण विधियों के साथ-साथ एक अनुकूलन योग्य उपयोगकर्ता-परिभाषित मोड के साथ प्री-प्रोग्राम किया गया है, जो विभिन्न बाजारों में विविध नियामक आवश्यकताओं के अनुकूल है।
वन-स्टेप कास्ट ग्लास ऑयल कप: वन-स्टेप कास्टिंग द्वारा निर्मित विशेष ग्लास ऑयल कप तेल रिसाव, सतह संदूषण और हस्तक्षेप घटनाओं को समाप्त करता है जो माप पुनरुत्पादकता को प्रभावित करते हैं।
हाई-वोल्टेज साइड डायरेक्ट सैंपलिंग: अनूठी HV-साइड सैंपलिंग डिज़ाइन परीक्षण मान को सीधे A/D कनवर्टर में रूट करता है, एनालॉग सिग्नल कंडीशनिंग सर्किट को बायपास करता है ताकि मध्यवर्ती रूपांतरण त्रुटियों को समाप्त किया जा सके।
पूरी तरह से एडजस्टेबल टेस्ट पैरामीटर्स: वोल्टेज बढ़ाने की गति (0.5–5 kV/s), स्टैंडिंग टाइम (15 मिनट तक), बूस्टिंग इंटरवल (5 मिनट तक), और बूस्टिंग फ्रीक्वेंसी (1–9 चक्र) सभी स्वतंत्र रूप से समायोज्य हैं।
व्यापक सुरक्षा सुरक्षा: ओवर-करंट, ओवर-वोल्टेज, और शॉर्ट-सर्किट सुरक्षा के साथ निर्मित मजबूत विद्युत चुम्बकीय संगतता ऑपरेटर सुरक्षा और उपकरण विश्वसनीयता सुनिश्चित करती है।
पूर्ण स्थिति संकेत के साथ एलसीडी डिस्प्ले: स्पष्ट एलसीडी स्क्रीन दिनांक, समय, ऑपरेटिंग पैरामीटर, वास्तविक समय परीक्षण परिणाम और चरण-दर-चरण मेनू संकेत प्रदर्शित करती है। स्थिति संकेतक लाइटें वर्तमान परिचालन चरण दिखाती हैं।
पोर्टेबल और रग्ड डिज़ाइन: कॉम्पैक्ट संरचना (465×385×425 मिमी) बिल्ट-इन थर्मल प्रिंटर, तापमान और आर्द्रता सेंसर, और आसान पहुंच वाले तेल कप डिब्बे के साथ सुविधाजनक इनडोर और आउटडोर संचालन के लिए।
तकनीकी विशिष्टताएँ
| पैरामीटर |
विनिर्देश |
| आउटपुट वोल्टेज |
0 – 80 kV |
| वोल्टेज डिस्टॉर्शन रेट |
<3% |
| वोल्टेज बढ़ाने की गति |
0.5 – 5 kV/s (समायोज्य) |
| स्टैंडिंग टाइम |
15 मिनट (समायोज्य) |
| बूस्टिंग इंटरवल |
5 मिनट (समायोज्य) |
| बूस्टिंग फ्रीक्वेंसी |
1 – 9 चक्र (चयन योग्य) |
| बूस्टर क्षमता |
1.5 kVA |
| माप सटीकता |
±3% |
| आपूर्ति वोल्टेज |
AC 220V ±10%, 50Hz ±1Hz |
| बिजली की खपत |
200 W |
| ऑपरेटिंग तापमान |
0°C से 45°C |
| ऑपरेटिंग आर्द्रता |
<75% RH |
| आयाम |
465 × 385 × 425 मिमी |
| परीक्षण मानक |
GB507-1986, GB507-2002, DL/T429, IEC156, कस्टम |
| कॉन्फ़िगरेशन |
सिंगल-कप, थ्री-कप, मल्टी-कप (वैकल्पिक) |
पैनल और ऑपरेटिंग घटक
उपकरण पैनल लेआउट
एलसीडी डिस्प्ले • फ़ंक्शन कीज़ • प्रिंटर • ऑयल कप डिब्बे • सेंसर

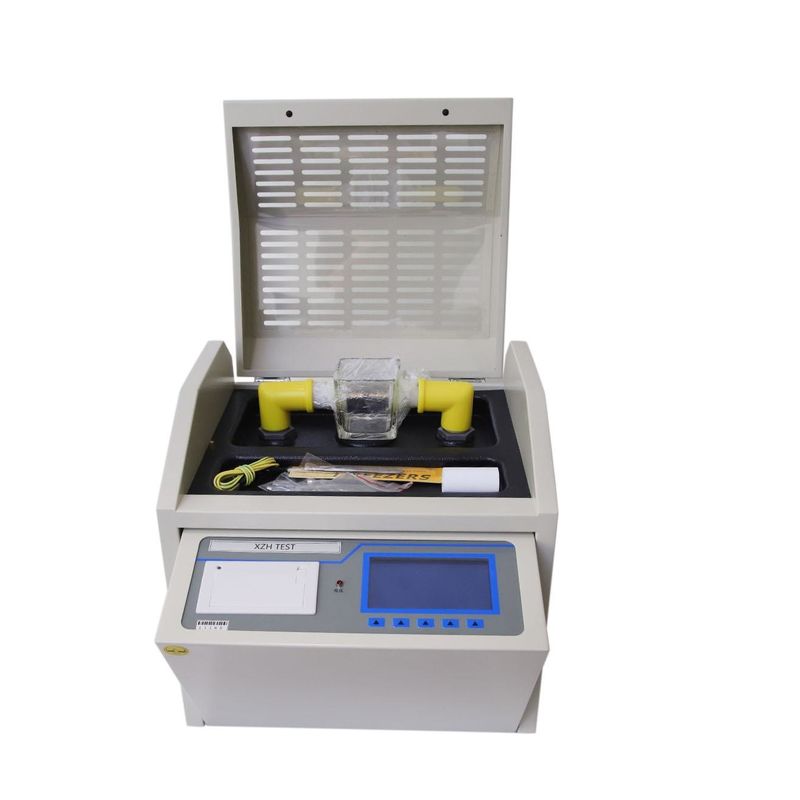

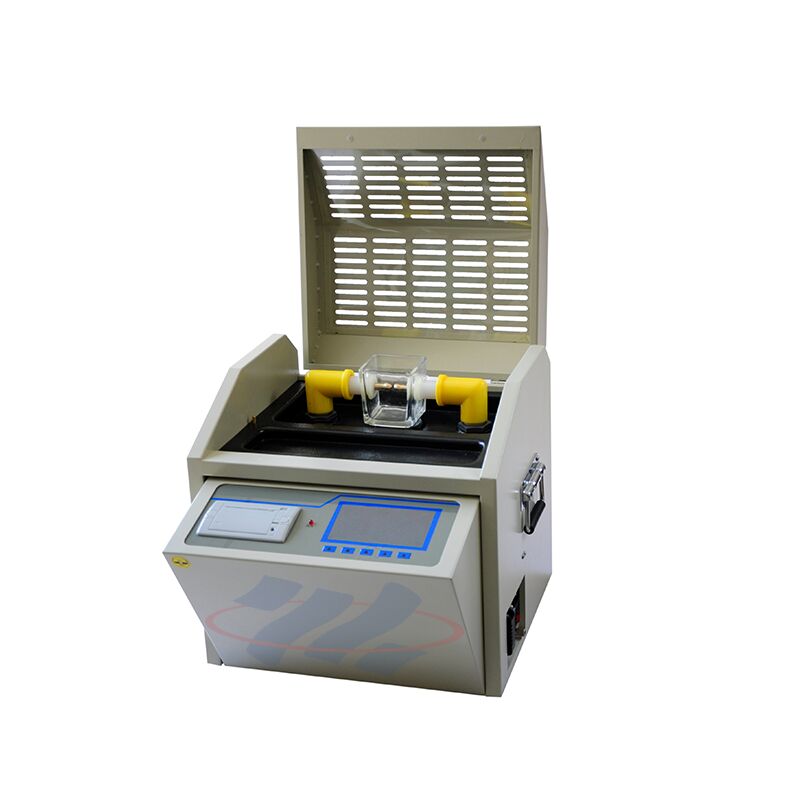

XHYY102 एक सहज ज्ञान युक्त फ्रंट-पैनल लेआउट प्रदान करता है: एलसीडी स्क्रीन वास्तविक समय में सभी परीक्षण मापदंडों और परिणामों को प्रदर्शित करती है; समर्पित फ़ंक्शन कीज़ त्वरित पैरामीटर चयन को सक्षम करती हैं; एक बिल्ट-इन थर्मल प्रिंटर तत्काल हार्डकॉपी रिपोर्ट तैयार करता है; प्रेस-स्विच ढक्कन के साथ ऑयल कप डिब्बे सुरक्षित, आसान पहुंच प्रदान करता है; एकीकृत तापमान और आर्द्रता सेंसर स्वचालित रूप से परिवेश की स्थिति रिकॉर्ड करते हैं। एक विश्वसनीय ग्राउंडिंग टर्मिनल और स्विच के साथ एसी पावर इनलेट मजबूत फील्ड-रेडी डिज़ाइन को पूरा करता है।
परीक्षण वर्कफ़्लो
तेल नमूना और तेल कप तैयार करेंट्रांसफार्मर तेल के नमूने का परीक्षण करने के लिए विशेष ग्लास ऑयल कप को अच्छी तरह से साफ करें और भरें। तेल कप को परीक्षण डिब्बे में रखें और ढक्कन को सुरक्षित रूप से बंद करें।
परीक्षण मानक चुनेंनियामक आवश्यकताओं और ट्रांसफार्मर विनिर्देशों के आधार पर मेनू से उपयुक्त परीक्षण मानक चुनें — GB507-1986, GB507-2002, DL/T429, IEC156, या कस्टम।
परीक्षण पैरामीटर कॉन्फ़िगर करेंपरीक्षण प्रोटोकॉल के अनुसार फ़ंक्शन कीज़ के माध्यम से वोल्टेज बढ़ाने की गति (0.5–5 kV/s), स्टैंडिंग टाइम, बूस्टिंग इंटरवल और परीक्षण चक्रों की संख्या (1–9) सेट करें।
ब्रेकडाउन वोल्टेज परीक्षण निष्पादित करेंपूरी तरह से स्वचालित परीक्षण अनुक्रम शुरू करने के लिए स्टार्ट दबाएं। उपकरण डाइइलेक्ट्रिक ब्रेकडाउन होने तक तेल के नमूने पर रैखिक रूप से बढ़ती वोल्टेज लागू करता है। ब्रेकडाउन वोल्टेज को A/D कनवर्टर द्वारा सीधे HV साइड पर कैप्चर किया जाता है।
परिणामों की समीक्षा करें, प्रिंट करें और संग्रहीत करेंएलसीडी प्रत्येक परीक्षण चक्र के लिए परिकलित औसत के साथ ब्रेकडाउन वोल्टेज प्रदर्शित करता है। बिल्ट-इन थर्मल प्रिंटर के माध्यम से परीक्षण रिपोर्ट प्रिंट करें, और प्रलेखन के लिए परिवेश तापमान और आर्द्रता डेटा रिकॉर्ड करें।
अनुप्रयोग
•पावर ट्रांसफार्मर रखरखाव: सबस्टेशनों और ट्रांसमिशन सुविधाओं में पावर ट्रांसफार्मर में इन्सुलेटिंग तेल का नियमित डाइइलेक्ट्रिक स्ट्रेंथ परीक्षण तेल की स्थिति का आकलन करने और रखरखाव की आवश्यकताओं की भविष्यवाणी करने के लिए।
•ट्रांसफार्मर निर्माण और गुणवत्ता नियंत्रण: इन्सुलेटिंग तेल डाइइलेक्ट्रिक स्ट्रेंथ का आवक तेल निरीक्षण और उत्पादन-लाइन गुणवत्ता सत्यापन, GB और IEC मानकों के अनुपालन को सुनिश्चित करना।
•तेल-भरे उपकरण निदान: कंडीशन-आधारित रखरखाव कार्यक्रमों के लिए सर्किट ब्रेकर, इंस्ट्रूमेंट ट्रांसफार्मर, बुशिंग और केबल टर्मिनेशन में इन्सुलेटिंग तेलों का ब्रेकडाउन वोल्टेज परीक्षण।
•स्वतंत्र परीक्षण प्रयोगशालाएं: तीसरे पक्ष के परीक्षण और प्रमाणन सेवाओं के लिए मानकीकृत तेल डाइइलेक्ट्रिक स्ट्रेंथ विश्लेषण, घरेलू और अंतर्राष्ट्रीय विनिर्देशों के लिए मल्टी-स्टैंडर्ड समर्थन के साथ।
अक्सर पूछे जाने वाले प्रश्न
Q1: डाइइलेक्ट्रिक ब्रेकडाउन वोल्टेज (BDV) परीक्षण क्या है और यह क्यों महत्वपूर्ण है?
डाइइलेक्ट्रिक ब्रेकडाउन वोल्टेज (BDV) परीक्षण उस वोल्टेज को मापता है जिस पर इन्सुलेटिंग तेल अपने इन्सुलेटिंग गुणों को खो देता है और विद्युत प्रवाह को गुजरने देता है। ट्रांसफार्मर इन्सुलेटिंग तेल एक विद्युत इन्सुलेटर और एक शीतलन माध्यम दोनों के रूप में कार्य करता है। जैसे-जैसे तेल पुराना होता है या नमी, कणों या घुले हुए गैसों से दूषित हो जाता है, इसकी डाइइलेक्ट्रिक स्ट्रेंथ कम हो जाती है। नियमित BDV परीक्षण एक महत्वपूर्ण निवारक रखरखाव अभ्यास है जो ट्रांसफार्मर इन्सुलेशन विफलता का कारण बनने से पहले तेल के क्षरण का पता लगाने में मदद करता है, जिससे आपातकालीन मरम्मत के बजाय नियोजित तेल प्रतिस्थापन या पुनर्संरचना सक्षम होती है।
Q2: XHYY102 कौन से परीक्षण मानकों का समर्थन करता है?
XHYY102 चार मानक परीक्षण विधियों के साथ प्री-प्रोग्राम किया गया है: GB507-1986 और GB507-2002 (इन्सुलेटिंग तेल डाइइलेक्ट्रिक स्ट्रेंथ के लिए चीनी राष्ट्रीय मानक), DL/T429 (चीनी विद्युत शक्ति उद्योग मानक), और IEC156 (इन्सुलेटिंग तेल ब्रेकडाउन वोल्टेज के लिए अंतर्राष्ट्रीय मानक)। पांचवां अनुकूलन योग्य मोड उपयोगकर्ताओं को अपने स्वयं के परीक्षण पैरामीटर परिभाषित करने की अनुमति देता है। यह मल्टी-स्टैंडर्ड क्षमता उपकरण को घरेलू चीनी परीक्षण आवश्यकताओं और अंतर्राष्ट्रीय अनुप्रयोगों दोनों के लिए उपयुक्त बनाती है।
Q3: हाई-वोल्टेज साइड डायरेक्ट सैंपलिंग का क्या फायदा है?
पारंपरिक तेल BDV टेस्टर स्टेप-अप ट्रांसफार्मर के निम्न-वोल्टेज साइड पर ब्रेकडाउन वोल्टेज को मापते हैं और ट्रांसफार्मर अनुपात की अशुद्धियों और एनालॉग सिग्नल कंडीशनिंग से त्रुटियों को पेश करते हुए अनुपात रूपांतरण के माध्यम से उच्च-वोल्टेज मान की गणना करते हैं। XHYY102 का अनूठा हाई-वोल्टेज साइड सैंपलिंग डिज़ाइन आउटपुट पर सीधे परीक्षण वोल्टेज को मापता है, इसे सीधे A/D कनवर्टर में रूट करता है। यह सभी मध्यवर्ती एनालॉग रूपांतरण त्रुटियों को समाप्त करता है, जिसके परिणामस्वरूप अधिक सटीक और दोहराने योग्य ±3% समग्र सटीकता होती है।
Q4: कौन से कॉन्फ़िगरेशन उपलब्ध हैं और मुझे कौन सा चुनना चाहिए?
XHYY102 श्रृंखला सिंगल-कप, थ्री-कप और मल्टी-कप कॉन्फ़िगरेशन में उपलब्ध है। सिंगल-कप मॉडल कभी-कभी परीक्षण या फील्ड सेवा के लिए आदर्श होते हैं जहां पोर्टेबिलिटी और लागत प्राथमिकता होती है। थ्री-कप मॉडल परीक्षणों के बीच डिब्बे को खोले बिना कई तेल नमूनों के अनुक्रमिक परीक्षण की अनुमति देकर थ्रूपुट बढ़ाते हैं, जो नियमित प्रयोगशाला उपयोग के लिए उपयुक्त है। मल्टी-कप कॉन्फ़िगरेशन ट्रांसफार्मर निर्माण क्यूसी और स्वतंत्र परीक्षण प्रयोगशालाओं जैसे उच्च-मात्रा परीक्षण के लिए उत्पादकता को अधिकतम करते हैं। सभी कॉन्फ़िगरेशन एक ही मुख्य माप तकनीक और सटीकता साझा करते हैं।
Q5: कौन से सहायक उपकरण शामिल हैं और ऑर्डरिंग प्रक्रिया क्या है?
प्रत्येक XHYY102 मुख्य परीक्षण उपकरण, चयनित कॉन्फ़िगरेशन प्रति विशेष ग्लास ऑयल कप (एस), पावर केबल, ग्राउंडिंग केबल, थर्मल प्रिंटर पेपर और उपयोगकर्ता मैनुअल सहित एक पूर्ण किट के रूप में शिप करता है। मानक डिलीवरी का समय 5-8 कार्य दिवस है। कॉम्पैक्ट पोर्टेबल डिज़ाइन (465×385×425 मिमी) को मजबूत पैकेजिंग में पैक किया गया है। XZH TEST वैकल्पिक विस्तारित कवरेज के साथ मानक निर्माता वारंटी प्रदान करता है। न्यूनतम ऑर्डर मात्रा 1 यूनिट है जिसमें T/T भुगतान शर्तें हैं। कस्टम OEM ब्रांडिंग और मल्टी-लैंग्वेज इंटरफ़ेस विकल्प वॉल्यूम ऑर्डर के लिए उपलब्ध हैं।
