️ लक्ष्य अनुप्रयोग:विशेष रूप से ट्रांसफार्मर सुरक्षा रिले इंजीनियरों और ग्रिड विश्वसनीयता टीमों के लिए बनाया गया है जो सबस्टेशन कमीशनिंग और रखरखाव के बाद पुनः ऊर्जा का प्रबंधन करते हैं।सामान्य प्रयोजन के परीक्षण उपकरण के विपरीत, XHXC105 सहानुभूतिपूर्ण घुसपैठ कैस्केडिंग विफलताओं, सुरक्षा रिले खराबी को रोकने पर केंद्रित है,और शेष कोर चुंबकत्व के कारण ग्रिड वोल्टेज गड़बड़ी न केवल व्यक्तिगत ट्रांसफार्मर बल्कि परस्पर जुड़े बिजली नेटवर्क की स्थिरता की रक्षा.
️ डीसी परीक्षण के बाद अवशिष्ट चुंबकत्व जोखिमःपुनर्जागरण से पहले उचित डीगॉसिंग के बिना, अवशिष्ट कोर चुंबकत्व का कारण बन सकता हैः (1) सुरक्षा रिले की खराबी और ट्रांसफार्मर चालू करने में विफलता;(2) कई सबस्टेशनों में आसन्न इन-ऑपरेशन ट्रांसफार्मरों का सहानुभूतिपूर्ण इनरश ट्रिपिंग, व्यापक आउटेज का कारण बनता है; (3) उत्तेजना इनरश करंट्स ट्रांसफार्मर और सर्किट ब्रेकर को नुकसान पहुंचाते हैं; (4) हार्मोनिक प्रदूषण ग्रिड बिजली की गुणवत्ता को खराब करता है;(5) सीटी संतृप्ति माप सटीकता और रिले विश्वसनीयता को कम करती है.

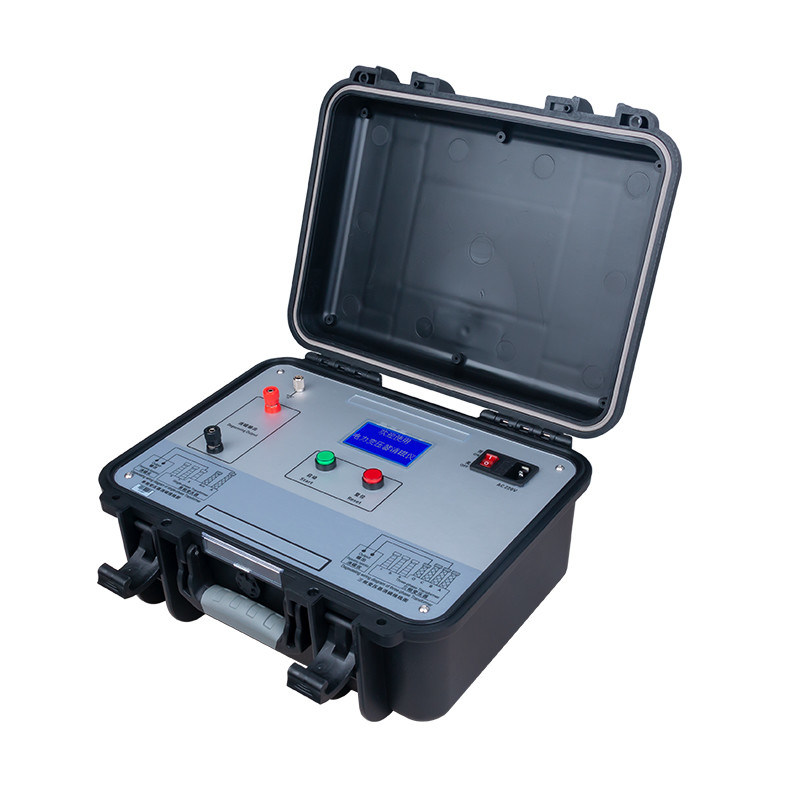

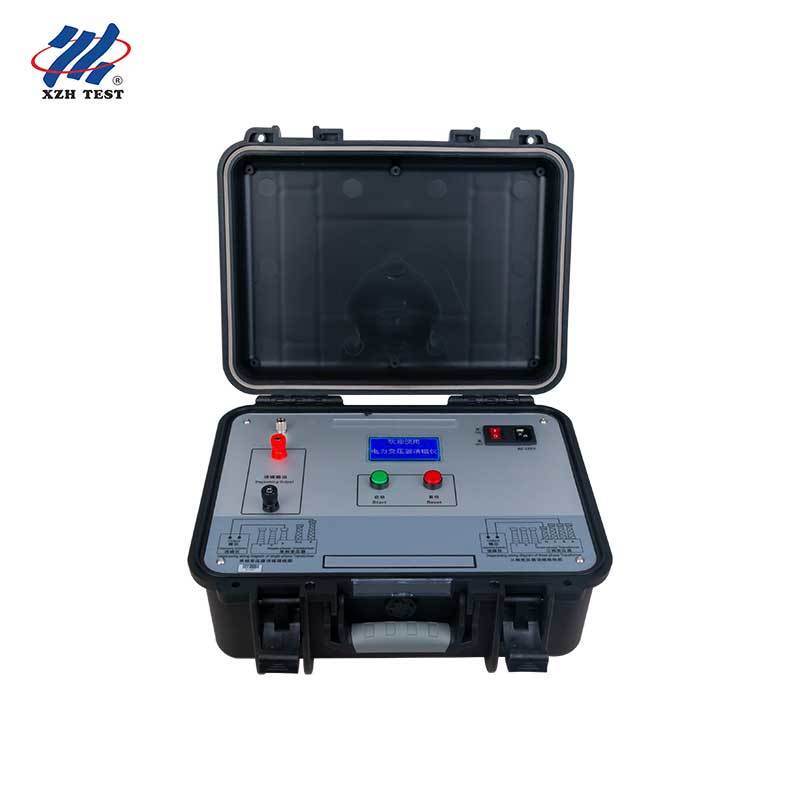

XHXC105 पोर्टेबल ट्रांसफार्मर डीगॉसिंग इंस्ट्रूमेंट
XHXC105 ट्रांसफार्मर डीगॉसिंग इंस्ट्रूमेंट एक विशेष उपकरण है जिसे ट्रांसफार्मर कोर में शेष चुंबकत्व के खतरों को समाप्त करने के लिए डिज़ाइन किया गया है जो डीसी प्रतिरोध परीक्षण के बाद बने रहते हैं,वोल्टेज अनुपात माप, और अन्य नैदानिक प्रक्रियाओं. यह उत्तेजना से शक्ति ट्रांसफार्मर की रक्षा में एक महत्वपूर्ण भूमिका निभाता हैट्रांसफार्मरों का 35kV और उससे अधिक पर विश्वसनीय चालू करना, विशेष रूप से 330kV+ वोल्टेज स्तरों पर बड़ी क्षमता वाली इकाइयां.
पेटेंट किए गए डीसी आवृत्ति रूपांतरण क्षीणन तकनीक पर निर्मित, एक्सएचएक्ससी105 मैनुअल ऑपरेशन के साथ एक स्वचालित डीगॉसिंग मोड पेश करता है, दोहराव उपयोगकर्ता हस्तक्षेप को समाप्त करता है।विस्तारित एलसीडी मॉड्यूल वास्तविक समय डीगॉसिंग वर्तमान सहित समृद्ध परिचालन जानकारी प्रदर्शित करता हैएक परिष्कृत दो-बटन इंटरफेस चयन और रीसेट के लिए लाल, पुष्टि और प्रारंभ के लिए हरे रंग का क्षेत्र संचालन को सरल बनाता है।डीगॉसिंग चक्र का समय 30 मिनट से घटाकर 4 मिनट से कम कर दिया गया है।, एक बार में 90% से अधिक की प्रभावशीलता के साथ।
प्रमुख विशेषताएं
पेटेंट डीसी आवृत्ति रूपांतरण क्षीणन:स्वामित्व वाली तकनीक धीरे-धीरे ध्रुवीयता को बदलते हुए वर्तमान आयाम को कम करती है,धीरे-धीरे हाइस्टेरिसिस लूप को छोटा करना और गहन डीमैग्नेटाइजेशन के लिए अवशिष्ट चुंबकीय ध्रुवों को बेअसर करना.
बी-चरण केवल तीन-चरण डीगॉसिंगःA single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
दो-मोड ऑपरेशनःस्वचालित मोड क्रमशः 5A, 1A, 200mA, और 5mA वर्तमान स्तरों को शून्य उपयोगकर्ता हस्तक्षेप के साथ लागू करता है।मैनुअल मोड अवशिष्ट चुंबकत्व की गंभीरता के आधार पर लक्षित डीगॉसिंग के लिए व्यक्तिगत धारा स्तर का चयन प्रदान करता है.
16-बिट एडी डेटा अधिग्रहणःउच्च-रिज़ॉल्यूशन एनालॉग-टू-डिजिटल रूपांतरण के साथ स्वचालित वर्तमान स्थिरीकरण निर्णय सटीक डीगॉसिंग वर्तमान नियंत्रण और विभिन्न क्षेत्र स्थितियों में दोहराए जाने योग्य परिणाम सुनिश्चित करता है।
चार मिनट से कम चक्र समयःएकल-पास डीगॉसिंग 4 मिनट (मैनुअल) या 9 मिनट (स्वचालित पूर्ण-चक्र) से कम समय में पूरी हो जाती है, जो पिछली पीढ़ी के उपकरणों के 30 मिनट के चक्रों से नाटकीय सुधार है।बहु-ट्रांसफार्मर के कुशल चालू करने के कार्यक्रमों को सक्षम करना.
डीसी प्रतिरोध परीक्षण केबल संगतताःसीधे सीसी वाइंडिंग प्रतिरोध परीक्षण से वर्तमान के तारों का पुनः उपयोग करता है, केबल परिवर्तन के बिना नैदानिक परीक्षण से डीगॉसिंग के लिए संक्रमण को सुव्यवस्थित करता है।
कॉम्पैक्ट फील्ड डिजाइनःकेवल 5 किलोग्राम वजन (परीक्षण के तारों को छोड़कर), XHXC105 को न्यूनतम सेटअप प्रयास के साथ सबस्टेशन साइटों पर मोबाइल तैनाती के लिए विशेष रूप से बनाया गया है।
तकनीकी विनिर्देश
| डीगॉसिंग करंट |
5A, 1A, 200mA, 5mA (अनुकूलित) |
| डिगॉसिंग मोड |
मैनुअल/ऑटोमैटिक |
| डिगॉसिंग का समय |
मैनुअल: 3 मिनट/चक्र∙ स्वचालित: 9 मिनट/चक्र |
| प्रभावशीलता का आकलन |
>90% प्रति एकल पास |
| प्रगति का आकलन |
0% 100% वास्तविक समय प्रदर्शन |
| कार्य शक्ति आपूर्ति |
AC 220V±10%, 50Hz±1Hz |
| फ्यूज रेटिंग |
8A (AC 220V) |
| परिवेश का तापमान |
-25°C-50°C |
| परिवेश आर्द्रता |
≤ 90% |
| वजन |
5 किलोग्राम (टेस्ट लीड को छोड़कर) |
| प्रदर्शन |
वास्तविक समय वर्तमान, मोड और प्रगति के साथ एलसीडी |
| लागू ट्रांसफार्मर |
35kV और उससे ऊपर; 330kV+ बड़ी क्षमता वाली इकाइयों के लिए अनुकूलित |
संचालन सिद्धांत
उपकरण DC आवृत्ति रूपांतरण क्षीणन का उपयोग करता हैः (1) DC डीगॉसिंग धारा लागू की जाती है; (2) वर्तमान आयाम आवधिक रूप से घटता है; (3) वर्तमान ध्रुवीयता आवधिक रूप से बदलती है;(4) हिस्टेरिसिस लूप को धीरे-धीरे संकुचित किया जाता है और चुंबकीय ध्रुवों को पूर्ण डीमैग्नेटाइजेशन प्राप्त करने के लिए परस्पर रद्द कर दिया जाता है.
कनेक्शन गाइड
| एकल-चरण ट्रांसफार्मर |
ए और एक्स टर्मिनलों से कनेक्ट करें |
| तीन-चरण ट्रांसफार्मर |
बी-चरण बुशिंग और केवल तटस्थ (ओ) से कनेक्ट करें सभी तीन चरणों को एक साथ डीगस किया जाता है |
| निर्देशांक निकासी |
गैर ध्रुवीकृत; आउटपुट टर्मिनलों में कोई सकारात्मक/नकारात्मक भेद नहीं है |
महत्वपूर्ण सुरक्षा नोट्स
उपयोगकर्ता के मैनुअल को ध्यान से पढ़ें और ऑपरेशन से पहले सही वायरिंग की जांच करें।
चालू करने से पहले सुनिश्चित करें कि ग्राउंड टर्मिनल विश्वसनीय रूप से जुड़ा हुआ है।
डीगॉसिंग प्रक्रिया के दौरान परीक्षण क्लैंप न निकालें।
किसी भी असामान्य स्थिति में, लाल रीसेट बटन दबाएं या तुरंत पावर स्विच बंद कर दें।
यह एक सटीक उच्च वोल्टेज इलेक्ट्रॉनिक उपकरण है ∙ गैर-पेशेवरों को इसे अलग नहीं करना चाहिए; परिवहन के दौरान सावधानी से संभालें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: डीसी परीक्षण के बाद ट्रांसफार्मर को फिर से चालू करने से पहले डीगॉसिंग क्यों आवश्यक है?
डीसी प्रतिरोध परीक्षण स्वाभाविक रूप से ट्रांसफार्मर कोर में अवशिष्ट चुंबकत्व छोड़ देता है।उच्च हार्मोनिक सामग्री वाले बड़े पैमाने पर उत्तेजना इनरुश धाराओं का उत्पादनयह कारण हो सकता है: सुरक्षा रिले की खराबी जिससे कमीशन में विफलता हो सकती है; समीपवर्ती ट्रांसफार्मर में सहानुभूतिपूर्ण घुसपैठ जिससे कई सबस्टेशनों में कैस्केडिंग यात्राएं हो सकती हैं;अत्यधिक विद्युत चुम्बकीय बल से ट्रांसफार्मर घुमावों और सर्किट ब्रेकरों को भौतिक क्षति; और ग्रिड वोल्टेज अस्थिरता डाउनस्ट्रीम उपकरण को प्रभावित करते हैं। XHXC105 पुनः ऊर्जा से पहले अवशिष्ट चुंबकत्व को व्यवस्थित रूप से हटाकर इस जोखिम को समाप्त करता है।
प्रश्न 2: तीन-चरण ट्रांसफार्मर के लिए केवल बी-चरण डीगॉसिंग कैसे काम करता है?
एक्सएचएक्ससी105 की पेटेंट डीसी आवृत्ति रूपांतरण क्षीणन तकनीक बी-चरण बुशिंग और तटस्थ (ओ) के लिए एक एकल कनेक्शन के माध्यम से पूर्ण तीन-चरण विलोपन को सक्षम करती है।ट्रांसफार्मर कोर के भीतर चुंबकीय सर्किट युग्मन एक साथ सभी तीन चरणों के माध्यम से degassing प्रभाव फैलता है, अलग-अलग ए, बी और सी चरण कनेक्शन की आवश्यकता को समाप्त करता है।यह क्षेत्र सेटअप समय को लगभग 70% तक कम करता है और बहु-ट्रांसफार्मर कमीशन अभियानों के दौरान वायरिंग त्रुटियों के जोखिम को कम करता है.
Q3: मुझे स्वचालित मोड का उपयोग मैनुअल मोड के विपरीत कब करना चाहिए?
ऑटोमैटिक मोड की सिफारिश मानक डीगॉसिंग के लिए की जाती है जहां शेष चुंबकत्व का स्तर ज्ञात नहीं है।यह क्रमशः 5A → 1A → 200mA → 5mA वर्तमान स्तरों को लगभग 9 मिनट तक लागू करता है, उपयोगकर्ता की हस्तक्षेप के बिना > 90% demagnetization प्राप्त करना। मैनुअल मोड उपयुक्त है जब आप विशिष्ट वर्तमान स्तर की आवश्यकता है पता है, उदाहरण के लिए,एक आंशिक डीगॉसिंग चक्र के बाद या ज्ञात कम अवशिष्ट चुंबकत्व वाले ट्रांसफार्मर को लक्षित करते समयमैनुअल मोड चयनित वर्तमान स्तर के अनुसार लगभग 3 मिनट में पूरा हो जाता है और यदि आवश्यक हो तो उच्च स्तरों पर लक्षित पुनः आवेदन की अनुमति देता है।
Q4: बिजली की आपूर्ति की आवश्यकताएं क्या हैं और यदि उपकरण चालू नहीं होता है तो क्या होगा?
XHXC105 को AC 220V±10%, 50Hz±1Hz की आवश्यकता होती है। पीछे के पैनल की सोकेट में 8A फ्यूज प्राथमिक अधिप्रवाह सुरक्षा प्रदान करता है। यदि उपकरण चालू करने में विफल रहता हैः (क) जांचें कि क्या 8A फ्यूज फट गया है;(ख) सत्यापित करें कि आपूर्ति वोल्टेज 220V±10% के भीतर हैयदि जनरेटर का उपयोग कर रहे हैं, तो पुष्टि करें कि आउटपुट तरंग रूप 50 हर्ट्ज की साइन तरंग है और एक चरण तटस्थ के रूप में ग्राउंड है ∙ यह सबसे आम क्षेत्र शक्ति समस्या है।एक अलगाव ट्रांसफार्मर भी जनरेटर तरंग रूप संगतता समस्याओं को हल करने के लिए श्रृंखला में जुड़ा जा सकता है.
Q5: यह उपकरण मौजूदा DC प्रतिरोध परीक्षण कार्यप्रवाहों के साथ कैसे एकीकृत होता है?
XHXC105 को सीसी वाइंडिंग प्रतिरोध परीक्षण का निर्बाध रूप से पालन करने के लिए डिज़ाइन किया गया है।डीसी प्रतिरोध माप के लिए इस्तेमाल किया एक ही वर्तमान के तारों के बिना केबल परिवर्तन सीधे degassing आउटपुट टर्मिनलों से जुड़ा जा सकता है, सभी घुमावों पर डीसी प्रतिरोध परीक्षण पूरा करने के बाद,बस प्रतिरोध परीक्षक से XHXC105 के लिए परीक्षण लीड कनेक्टर स्थानांतरित, उपयुक्त डीगॉसिंग मोड का चयन करें, और चक्र शुरू करें।संपूर्ण कार्यप्रवाह ️ अंतिम प्रतिरोध माप से लेकर पूर्ण डीगॉसिंग तक ️ एक मानक तीन-विंडिंग इकाई के लिए प्रति ट्रांसफार्मर आमतौर पर 15 मिनट से कम समय लेता है.
