| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | एक्सएचएसपी1700 |

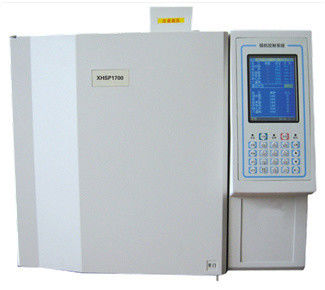

XHSP1700 लैब यूनिवर्सल गैस क्रोमैटोग्राफ एक उच्च-रिज़ॉल्यूशन, मल्टी-डिटेक्टर विश्लेषणात्मक उपकरण है जिसे प्रयोगशाला उपयोग के लिए डिज़ाइन किया गया है। यह FID, TCD, ECD, FPD और NPD श्रृंखला से एक साथ तीन डिटेक्टरों का समर्थन करता है, जिसमें 6-वे तापमान नियंत्रण, 16-ऑर्डर तापमान प्रोग्रामिंग और EPC/EFC इलेक्ट्रॉनिक न्यूमेटिक नियंत्रण शामिल है, जो जटिल नमूना विश्लेषण के लिए सटीक और पुनरुत्पादक परिणाम प्रदान करता है।
ट्रांसफार्मर उद्योग में, XHSP1700 ट्रांसफार्मर इंसुलेटिंग तेल के विघटित गैस विश्लेषण (DGA) के लिए एक आदर्श समाधान है। हाइड्रोजन, मीथेन, ईथेन, एथिलीन, एसिटिलीन, कार्बन मोनोऑक्साइड और कार्बन डाइऑक्साइड जैसी विशिष्ट दोष गैसों को ट्रांसफार्मर तेल में विघटित करके, यह बिजली उपयोगिताओं को ओवरहीटिंग, आंशिक निर्वहन और इन्सुलेशन एजिंग सहित अव्यक्त दोषों का प्रारंभिक चरण में निदान करने में मदद करता है, ताकि विफलता होने से पहले रखरखाव की योजना बनाई जा सके।
ट्रांसफार्मर तेल परीक्षण से परे, यह पेट्रोलियम, रासायनिक, पर्यावरण, खाद्य और दवा प्रयोगशालाओं में एक सामान्य-उद्देश्यीय गैस क्रोमैटोग्राफ के रूप में भी व्यापक रूप से उपयोग किया जाता है।
यह उपकरण उच्च रिज़ॉल्यूशन, विस्तृत गतिशील रेंज और स्थिर प्रतिधारण समय पुनरुत्पादकता को जोड़ता है। इसकी मॉड्यूलर संरचना इंजेक्टरों, डिटेक्टरों और गैस नियंत्रण प्रणालियों के लचीले विन्यास की अनुमति देती है, इसलिए एक ही प्लेटफॉर्म को नियमित गुणवत्ता नियंत्रण से लेकर उन्नत अनुसंधान अनुप्रयोगों तक अनुकूलित किया जा सकता है, जिससे प्रयोगशाला के उपकरण निवेश की सुरक्षा होती है।
| वस्तु | विवरण |
|---|---|
| मॉडल संख्या | XHSP1700 |
| परीक्षण मोड | सहेजा गया परीक्षण |
| परीक्षण क्षेत्र | फॉर्मिंग केबल |
| केबल प्रकार | CAT3 |
| परीक्षण आवृत्ति | 128Hz / 111Hz / 105Hz / 94Hz (Afc) |
| रिज़ॉल्यूशन | 0.5m |
| प्रमाणन | CE |
| अनुकूलित | अनुकूलित |
| रंग | काला |
| विकेन्द्रीकृत पहचान | अनुमत |
| परिवहन पैकेज | फोम से भरा लकड़ी का बक्सा |
| विनिर्देश | 350mm x 280mm x 170mm |
| ट्रेडमार्क | XZH TEST |
| उत्पत्ति | चीन शीआन |
| HS कोड | 8543201000 |
| उत्पादन क्षमता | 1000 टुकड़े / वर्ष |
| पैरामीटर | विनिर्देश |
|---|---|
| ऑपरेटिंग डिस्प्ले | 5.7 इंच आवधिक जाली चीनी रंगीन तरल क्रिस्टल (टच स्क्रीन वैकल्पिक) |
| तापमान नियंत्रण क्षेत्र | 6 तरीके |
| तापमान सीमा | कमरे का तापमान से ऊपर 5ºC ~ 400ºC, वृद्धि 1ºC, सटीकता ±0.1ºC |
| तापमान-प्रोग्राम्ड ऑर्डर | 16 ऑर्डर |
| तापमान प्रोग्राम दर | 0.1 ~ 39ºC/मिनट (सामान्य प्रकार); 0.1 ~ 80ºC/मिनट (उच्च गति) |
| गैस नियंत्रण | वैकल्पिक यांत्रिक वाल्व नियंत्रण मोड या इलेक्ट्रॉनिक दबाव प्रवाह नियंत्रण मोड (EPC/EFC) |
| गैस दबाव / प्रवाह माप | पॉइंटर प्रकार दबाव मीटर या इलेक्ट्रॉनिक दबाव / प्रवाह पैटर्न |
| एकल मॉड्यूल अधिकतम माप तरीके | 16 |
| दबाव / प्रवाह सीमा | 0 ~ 0.3MPa (दबाव); 0 ~ 500sccm (प्रवाह) |
| रिज़ॉल्यूशन | 0.01kPa (दबाव); 0.01sccm (प्रवाह) |
| EPC / EFC कार्य मोड | 3 प्रकार: स्थिर वर्तमान मोड, स्थिर वोल्टेज मोड, बाईपास मोड |
| EPC / EFC कार्य गैसें | 4 प्रकार: नाइट्रोजन, हवा, हाइड्रोजन, हीलियम, आर्गन |
| EPC / EFC नियंत्रण सीमा | दबाव 0 ~ 0.6MPa; प्रवाह दर 0 ~ 100sccm या 0 ~ 500sccm (हवा) |
| EPC / EFC नियंत्रण सटीकता | दबाव 0.01kPa; प्रवाह दर 0.01sccm |
| बाहरी घटनाएँ | 4 इन / 4 आउट; सहायक नियंत्रण आउटपुट |
| इंजेक्शन प्रकार | पैक्ड कॉलम नमूना, केशिका इनलेट, छह-वाल्व गैस नमूनाकरण, स्वचालित हेडस्पेस नमूनाकरण |
| डिटेक्टर संख्या | 3 (अधिकतम); FID, TCD, ECD, FPD और NPD |
| नमूनाकरण शुरू करें | मैनुअल या स्वचालित वैकल्पिक |
| संचार इंटरफ़ेस | ईथरनेट: IEEE802.3 |
| डिटेक्टर | विनिर्देश |
|---|---|
| FID (हाइड्रोजन फ्लेम आयनीकरण डिटेक्टर) | पता लगाने की सीमा: ≤ 1 x 10-11 ग्राम/सेकंड (हेक्साडेकेन); बेसलाइन शोर: ≤ 5 x 10-14 ए; बेसलाइन बहाव: ≤ 1 x 10-13 ए/30मिनट; रैखिक सीमा: ≥ 10 6 |
| TCD (थर्मल चालकता डिटेक्टर) | संवेदनशीलता: एस ≥ 2500 एमवी•एमएल/एमजी (हेक्साडेकेन) (1, 2, 4, 8 बार बढ़ाया गया, वैकल्पिक); बेसलाइन शोर: ≤ 20 μV; बेसलाइन बहाव: ≤ 30 μV/30मिनट; रैखिक सीमा: ≥ 10 4 |
| ECD (इलेक्ट्रॉन कैप्चर डिटेक्टर) | पता लगाने की सीमा: ≤ 1 x 10-13 ग्राम/एमएल (666 - आइसोक्टेन समाधान); बेसलाइन शोर: ≤ 0.03mV; बेसलाइन बहाव: ≤ 0.2mV/30मिनट; रैखिक सीमा: 10 3; स्रोत: 63Ni |
| FPD (फ्लेम फोटोमेट्रिक डिटेक्टर) | पता लगाने की सीमा: (एस) ≤ 5 x 10-11 ग्राम/सेकंड, (पी) ≤ 1 x 10-12 ग्राम/सेकंड (मिथाइल पैराथियोन - इथेनॉल समाधान); बेसलाइन शोर: ≤ 3 x 10-13 ए; बेसलाइन बहाव: ≤ 2 x 10-12 ए/30मिनट; रैखिक सीमा: सल्फर के लिए ≥ 10 2, पी के लिए ≥ 10 3 |
XHSP1700 विकेन्द्रीकृत पहचान का समर्थन करता है, जिसका अर्थ है कि कई उपकरणों को विभिन्न साइटों पर तैनात किया जा सकता है, जैसे क्षेत्रीय ट्रांसफार्मर तेल परीक्षण स्टेशन या फील्ड प्रयोगशालाएं, जबकि माप परिणाम ईथरनेट IEEE802.3 संचार इंटरफ़ेस के माध्यम से केंद्रीय रूप से अपलोड और प्रबंधित किए जाते हैं। यह वितरित वास्तुकला बिजली ग्रिड कंपनियों के लिए विशेष रूप से मूल्यवान है जो कई प्रांतों में तेल परीक्षण प्रयोगशालाएं संचालित करती हैं या समूह प्रयोगशालाओं के लिए जिन्हें समान डेटा प्रबंधन की आवश्यकता होती है।
सहायक नियंत्रण आउटपुट के साथ बाहरी घटनाएँ (4 इन / 4 आउट) क्रोमैटोग्राफ को ऑटो-सैंपलर, हेडस्पेस सैंपलर और अन्य स्वचालन परिधीय उपकरणों के साथ एकीकृत करने की अनुमति देती हैं, जो एक पूरी तरह से स्वचालित विश्लेषण वर्कफ़्लो बनाती हैं जो व्यस्त प्रयोगशालाओं में थ्रूपुट में सुधार करती है और ऑपरेटर त्रुटि को कम करती है।
ट्रांसफार्मर स्थिति मूल्यांकन में, इंसुलेटिंग तेल में विघटित विशिष्ट गैसों की सांद्रता और सापेक्ष अनुपात अव्यक्त दोषों का निदान करने का आधार हैं। हाइड्रोजन आंशिक निर्वहन और निम्न-ऊर्जा आर्किंग को इंगित करता है, मीथेन और ईथेन निम्न और मध्यम तापमान पर थर्मल दोषों को इंगित करते हैं, एथिलीन उच्च-तापमान ओवरहीटिंग को इंगित करता है, एसिटिलीन आर्किंग निर्वहन को इंगित करता है, और कार्बन मोनोऑक्साइड और कार्बन डाइऑक्साइड कागज इन्सुलेशन एजिंग को इंगित करते हैं। XHSP1700 इन गैसों को उच्च रिज़ॉल्यूशन और पुनरुत्पादकता के साथ मापता है, जो IEC 60567 और GB/T 17623 जैसे DGA मानकों का समर्थन करता है।
अपने उच्च-संवेदनशीलता FID, TCD और ECD डिटेक्टरों के साथ, यह उपकरण पेट्रोलियम, रासायनिक, पर्यावरण निगरानी, खाद्य सुरक्षा और दवा विश्लेषण में भी व्यापक रूप से उपयोग किया जाता है, जो एक ही सार्वभौमिक मंच में अधिकांश नियमित और अनुसंधान GC अनुप्रयोगों को कवर करता है। FPD डिटेक्टर सल्फर और फास्फोरस यौगिकों का चयनात्मक और संवेदनशील माप प्रदान करता है, जो विशेष रूप से कीटनाशक अवशेष विश्लेषण और ऑर्गेनोफॉस्फोरस और ऑर्गेनोसल्फर प्रदूषकों की पर्यावरण निगरानी के लिए उपयोगी है।
प्रत्येक इकाई एक वारंटी प्रमाण पत्र और बिक्री के बाद सेवा समर्थन के साथ वितरित की जाती है, और विशिष्ट परियोजना आवश्यकताओं से मेल खाने के लिए अनुकूलन उपलब्ध है।
