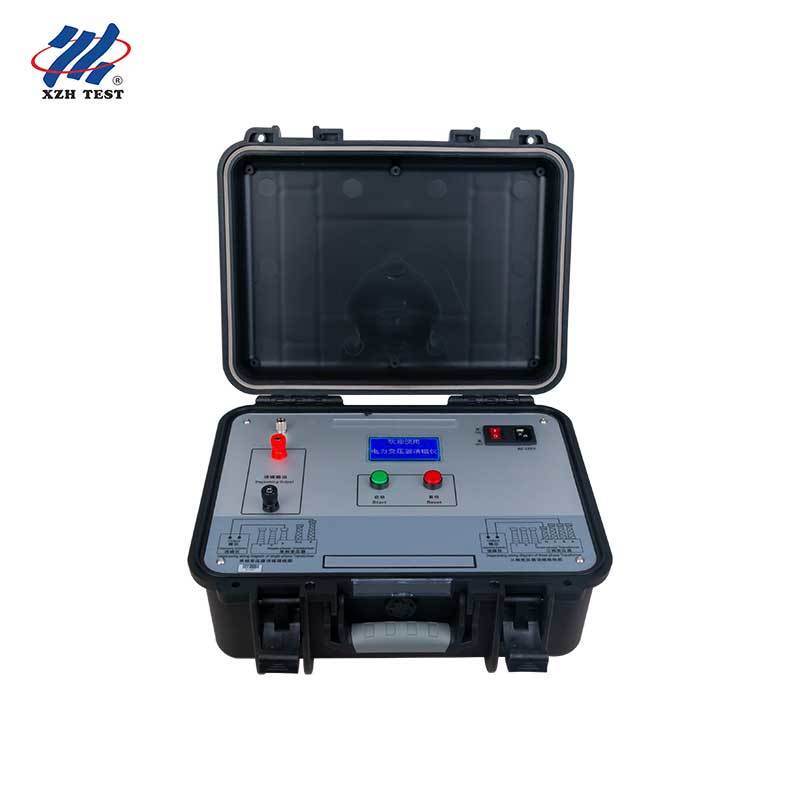

ट्रांसफार्मर डीमैग्नेटाइज़र| XHXC110
XHXC110 ट्रांसफार्मर डीमैग्नेटाइज़र बड़े पावर ट्रांसफार्मर और इंस्ट्रूमेंट ट्रांसफार्मर के डीसी प्रतिरोध परीक्षण के बाद अवशिष्ट चुंबकत्व के खतरों को खत्म करने के लिए एक समर्पित उपकरण है। लौहचुंबकीय सामग्री के अंतर्निहित हिस्टैरिसीस के कारण, वोल्टेज अनुपात और डीसी प्रतिरोध माप के बाद लौह कोर में अवशिष्ट चुंबकत्व बना रहता है। जब ट्रांसफार्मर को ऊर्जावान किया जाता है, तो यह अवशिष्ट चुंबकत्व कोर के आधे-चक्र संतृप्ति का कारण बनता है, जिससे उत्तेजना धारा में बड़ी संख्या में हार्मोनिक्स उत्पन्न होते हैं। यह न केवल प्रतिक्रियाशील शक्ति की खपत को बढ़ाता है, बल्कि रिले सुरक्षा उपकरणों के गलत संचालन का कारण भी बन सकता है और आर्थिक नुकसान पहुंचा सकता है। XHXC110 ट्रांसफार्मर को ऊर्जावान करने से पहले अवशिष्ट चुंबकत्व को सुरक्षित और कुशलता से हटाता है, ट्रांसफार्मर को मैग्नेटाइजिंग इनरश करंट प्रभाव से बचाता है और सुरक्षित कमीशनिंग और संचालन सुनिश्चित करता है।
अनुप्रयोग और लक्षित दर्शक:ट्रांसफार्मर निर्माताओं के लिए डिज़ाइन किया गया जो प्री-डिलीवरी डीमैग्नेटाइजेशन और फैक्ट्री स्वीकृति कर रहे हैं, पावर प्लांट और यूटिलिटी निवारक परीक्षण दल ट्रांसफार्मर को सुरक्षित ऊर्जावान करने के लिए तैयार कर रहे हैं, नए सबस्टेशन कमीशनिंग और स्वीकृति दल, उच्च-वोल्टेज परीक्षण संस्थान और डीसी प्रतिरोध परीक्षण सेवा प्रदाता, और इंस्ट्रूमेंट ट्रांसफार्मर निर्माता और रखरखाव कार्यशालाएं जिन्हें ऊर्जावान करने से पहले अवशिष्ट चुंबकत्व को खत्म करना आवश्यक है।
मुख्य विनिर्देश
| पैरामीटर |
विनिर्देश |
| डीमैग्नेटाइजिंग करंट |
10A, 5A, 1A, 500mA, 200mA (अनुकूलन योग्य) |
| डीमैग्नेटाइजिंग मोड |
मैनुअल, ऑटोमैटिक |
| डीमैग्नेटाइजिंग समय |
मैनुअल 3 मिनट प्रति बार; ऑटोमैटिक 9 मिनट प्रति बार |
| डीमैग्नेटाइजिंग प्रभाव |
प्रति बार 90 प्रतिशत से अधिक |
| डीमैग्नेटाइजिंग प्रगति |
वास्तविक समय में प्रदर्शित 0 से 100 प्रतिशत |
| कार्यशील बिजली आपूर्ति |
AC220V±10% |
| बिजली आवृत्ति |
50Hz±1Hz |
| कार्यशील तापमान |
-25°C से 50°C |
| कार्यशील आर्द्रता |
≤90% |
| वजन |
5kg (परीक्षण लीड को छोड़कर) |
| लागू सीमा |
35kV और उससे ऊपर के बड़े पावर ट्रांसफार्मर और इंस्ट्रूमेंट ट्रांसफार्मर, विशेष रूप से 330kV और उससे ऊपर के बड़े क्षमता वाले ट्रांसफार्मर |
उन्नत सुविधाएँ
डीसी आवृत्ति रूपांतरण क्षीणन सिद्धांत की पेटेंट तकनीक को अपनाता है
तीन-चरण ट्रांसफार्मर को उद्देश्य प्राप्त करने के लिए केवल बी-चरण डीमैग्नेटाइजेशन की आवश्यकता होती है
16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण के साथ स्वचालित स्थिर वर्तमान निर्णय
बुद्धिमान स्वचालित और मैनुअल डीमैग्नेटाइजिंग मोड
तेज डीमैग्नेटाइजिंग गति: एकल बार 30 मिनट से घटाकर 4 मिनट से कम कर दिया गया
स्पष्ट डीमैग्नेटाइजिंग प्रभाव: एकल बार 80 प्रतिशत से बढ़ाकर 90 प्रतिशत से ऊपर कर दिया गया
डीसी प्रतिरोध परीक्षण के वर्तमान लीड का सीधे उपयोग कर सकते हैं, डीसी प्रतिरोध परीक्षक के साथ मिलान करने में सुविधाजनक
वास्तविक समय में डीमैग्नेटाइजिंग प्रगति के प्रदर्शन के साथ स्पष्ट चीनी इंटरफ़ेस
ऊर्जावान करने से पहले 35kV और उससे ऊपर के बड़े पावर ट्रांसफार्मर और इंस्ट्रूमेंट ट्रांसफार्मर के लिए उपयुक्त, विशेष रूप से 330kV और उससे ऊपर के बड़े क्षमता वाले ट्रांसफार्मर
छोटा आकार और हल्का वजन, क्षेत्र उपयोग के लिए बहुत उपयुक्त
यह उपकरण ट्रांसफार्मर परीक्षण इंजीनियरों को अवशिष्ट चुंबकत्व उन्मूलन के लिए एक विश्वसनीय, कुशल समाधान प्रदान करता है, जिससे निर्माताओं, उपयोगिताओं और कमीशनिंग टीमों को इनरश करंट क्षति, रिले सुरक्षा गलत संचालन और बिजली की गुणवत्ता प्रदूषण को ट्रांसफार्मर को ऊर्जावान करने से पहले रोकने में मदद मिलती है।
अक्सर पूछे जाने वाले प्रश्न
Q1: यह ट्रांसफार्मर डीमैग्नेटाइज़र किसके लिए डिज़ाइन किया गया है?
यह ट्रांसफार्मर निर्माताओं के लिए डिज़ाइन किया गया है जो प्री-डिलीवरी डीमैग्नेटाइजेशन और फैक्ट्री स्वीकृति कर रहे हैं, पावर प्लांट और यूटिलिटी निवारक परीक्षण दल ट्रांसफार्मर को सुरक्षित ऊर्जावान करने के लिए तैयार कर रहे हैं, नए सबस्टेशन कमीशनिंग और स्वीकृति दल, उच्च-वोल्टेज परीक्षण संस्थान और डीसी प्रतिरोध परीक्षण सेवा प्रदाता, और इंस्ट्रूमेंट ट्रांसफार्मर निर्माता और रखरखाव कार्यशालाएं जिन्हें ऊर्जावान करने से पहले अवशिष्ट चुंबकत्व को खत्म करना आवश्यक है।
Q2: ट्रांसफार्मर को ऊर्जावान करने से पहले डीमैग्नेटाइजेशन क्यों आवश्यक है?
ट्रांसफार्मर कोर में अवशिष्ट चुंबकत्व ट्रांसफार्मर को ऊर्जावान करने पर आधे-चक्र संतृप्ति का कारण बनता है, जिससे बड़ा इनरश करंट और हार्मोनिक्स उत्पन्न होते हैं। इससे रिले सुरक्षा गलत संचालन, बार-बार ऊर्जावान करने में विफलता, पड़ोसी ट्रांसफार्मर की सहानुभूतिपूर्ण इनरश ट्रिपिंग, बड़े क्षेत्र में बिजली आउटेज, अत्यधिक विद्युतगतिक बल से ट्रांसफार्मर और सर्किट ब्रेकर को नुकसान, सीटी माप सटीकता में कमी, बिजली की गुणवत्ता प्रदूषण और वोल्टेज में उतार-चढ़ाव हो सकता है। ऊर्जावान करने से पहले डीमैग्नेटाइजेशन इन जोखिमों को समाप्त करता है और ट्रांसफार्मर के सुरक्षित संचालन को सुनिश्चित करता है।
Q3: XHXC110 अवशिष्ट चुंबकत्व को कैसे हटाता है?
XHXC110 डीसी आवृत्ति रूपांतरण क्षीणन सिद्धांत को अपनाता है। यह आवधिक रूप से घटते वर्तमान आयाम और आवधिक रूप से बदलते वर्तमान ध्रुवीयता के साथ डीसी डीमैग्नेटाइजेशन विधि का उपयोग करता है। धीरे-धीरे हिस्टैरिसीस लूप को सिकोड़कर और चुंबकीय ध्रुवों को एक-दूसरे के खिलाफ रद्द करके, अवशिष्ट चुंबकत्व को समाप्त कर दिया जाता है। स्वचालित मोड में, उपकरण 10A, 5A, 1A, 500mA और 200mA के क्रम में डीमैग्नेटाइजेशन करता है जब तक कि प्रगति 100 प्रतिशत तक न पहुंच जाए, फिर स्वचालित रूप से डिस्चार्ज हो जाता है।
Q4: मुख्य विनिर्देश और प्रदर्शन क्या हैं?
डीमैग्नेटाइजिंग करंट में 10A, 5A, 1A, 500mA और 200mA के पांच गियर होते हैं जो अनुकूलन योग्य होते हैं। मैनुअल मोड में प्रति बार लगभग 3 मिनट लगते हैं और स्वचालित मोड में प्रति बार लगभग 9 मिनट लगते हैं, जिसमें प्रति बार 90 प्रतिशत से अधिक का डीमैग्नेटाइजिंग प्रभाव होता है। उपकरण AC220V प्लस या माइनस 10 प्रतिशत बिजली आपूर्ति पर 50Hz प्लस या माइनस 1Hz पर काम करता है, -25 डिग्री सेल्सियस से 50 डिग्री सेल्सियस पर 90 प्रतिशत से अधिक आर्द्रता के साथ संचालित होता है, और परीक्षण लीड को छोड़कर केवल 5kg वजन का होता है।
Q5: क्या XHXC110 क्षेत्र उपयोग के लिए सुविधाजनक है?
हाँ। उपकरण में दो-कुंजी संचालन डिजाइन है: चयन और रीसेट के लिए लाल कुंजी, और पुष्टि और प्रारंभ के लिए हरी कुंजी। इसमें वास्तविक समय में डीमैग्नेटाइजिंग मोड, वर्तमान मान और प्रगति के प्रदर्शन के साथ एक स्पष्ट चीनी इंटरफ़ेस है, और डीसी प्रतिरोध परीक्षक के वर्तमान लीड का सीधे उपयोग कर सकता है। इसका छोटा आकार और 5kg का हल्का वजन इसे सबस्टेशन, पावर प्लांट और विनिर्माण स्थलों पर ऑन-साइट उपयोग के लिए बहुत उपयुक्त बनाता है।
