अछूता तेल गैस क्रोमैटोग्राफ ट्रांसफार्मर अछूता तेल परीक्षक XHSP1700

Name: अछूता तेल गैस क्रोमैटोग्राफ ट्रांसफार्मर अछूता तेल परीक्षक XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: एक्सएचएसपी1700
Price: 4,115.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH Test
प्रमाणन:	CE/ISO
मॉडल संख्या:	एक्सएचएसपी1700

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XZH Test

प्रमाणन:

CE/ISO

मॉडल संख्या:

एक्सएचएसपी1700

प्रतिरूप संख्या।:

एक्सएचएसपी1700

स्वनिर्धारित:

स्वनिर्धारित

रंग:

काला

परिवहन पैकेज:

लकड़ी के बक्से फोम से भरे हुए हैं

ट्रेडमार्क:

एक्सएचएसपी1700

मूल:

चीन xi ofan

आपूर्ति की क्षमता:

1000Pieces/वर्ष

अनुकूलन:

उपलब्ध

बिक्री के बाद सेवा:

वारंटी प्रमाण पत्र

गारंटी:

12 महीने

प्रमुखता देना:

High Light

प्रमुखता देना:

तीन डिटेक्टर FID और TCD DGA

6-चैनल 0.1 C तापमान नियंत्रण

नेटवर्क रिमोट डायग्नोस्टिक्स 253 इकाइयां

Trading Information

न्यूनतम आदेश मात्रा:

1unit

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी का बक्सा

प्रसव के समय:

5-8work दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

लक्षित अनुप्रयोग: पावर यूटिलिटी डीजीए (डिजॉल्व्ड गैस एनालिसिस) प्रयोगशालाओं, ट्रांसफार्मर कंडीशन असेसमेंट सेंटरों और तेल से भरे विद्युत उपकरण निर्माताओं (ट्रांसफार्मर कारखानों, बुशिंग प्लांट, एचवी पोर्सिलेन कारखानों) के लिए इंजीनियर किया गया है, जिन्हें फॉल्ट-इंडिकेटिंग डिजॉल्व्ड गैसों के उच्च-परिशुद्धता क्रोमैटोग्राफिक पृथक्करण की आवश्यकता होती है। पोर्टेबल फील्ड एनालाइज़र से अलग, XHSP1700 प्रयोगशाला-ग्रेड तीन-डिटेक्टर एक साथ पहचान प्रदान करता है, जिसमें नेटवर्क मल्टी-इंस्ट्रूमेंट (253-यूनिट) प्रबंधन बेड़े-पैमाने पर ट्रांसफार्मर स्वास्थ्य निदान के लिए होता है।

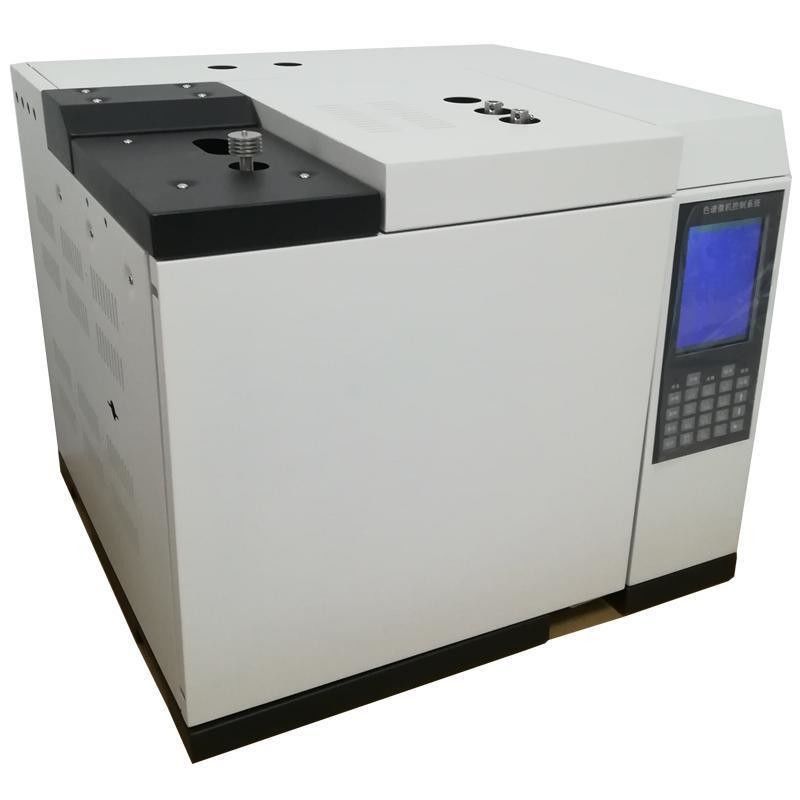

XHSP1700 इंसुलेटेड ऑयल गैस क्रोमैटोग्राफ

XHSP1700 इंसुलेटेड ऑयल गैस क्रोमैटोग्राफ एक इंजेक्शन, दो समानांतर कॉलम और एक स्प्लिट कॉन्फ़िगरेशन के साथ तीन-डिटेक्टर प्रक्रिया को अपनाता है। डिटेक्शन संवेदनशीलता, क्रोमैटोग्राफिक पीक रिज़ॉल्यूशन और मात्रात्मक सटीकता में, यह राष्ट्रीय और उद्योग मानक आवश्यकताओं को पार करता है। एक नेटवर्क-प्रकार के समर्पित क्रोमैटोग्राफी वर्कस्टेशन से जुड़ा हुआ, यह तेल से भरे विद्युत उपकरण निर्माताओं और यूटिलिटी कंपनियों की सेवा करता है — ट्रांसफार्मर डिजॉल्व्ड गैस विश्लेषण (डीजीए) के लिए सर्वोत्तम प्रदर्शन, सबसे सुविधाजनक संचालन और सबसे संवेदनशील पहचान प्रदान करता है।

डिजॉल्व्ड गैस विश्लेषण ट्रांसफार्मर कंडीशन असेसमेंट के लिए सबसे महत्वपूर्ण नैदानिक उपकरण है। डिजॉल्व्ड फॉल्ट गैसों — हाइड्रोजन (H2), एसिटिलीन (C2H2), एथिलीन (C2H4), ईथेन (C2H6), मीथेन (CH4), कार्बन मोनोऑक्साइड (CO), और कार्बन डाइऑक्साइड (CO2) — की पहचान और मात्रा निर्धारित करके, XHSP1700 IEC 60599 और IEEE C57.104 व्याख्या मानकों के अनुसार थर्मल फॉल्ट, आंशिक डिस्चार्ज और आर्किंग स्थितियों के सटीक वर्गीकरण को सक्षम बनाता है।

XHSP1700

मुख्य विशेषताएं

तीन-डिटेक्टर एक साथ पहचान: FID (फ्लेम आयनीकरण डिटेक्टर), TCD (थर्मल कंडक्टिविटी डिटेक्टर), और एक साथ तीन डिटेक्टरों तक का समर्थन करता है — एक ही इंजेक्शन रन में पूर्ण डिजॉल्व्ड गैस प्रोफाइलिंग को सक्षम करता है।
ईथरनेट रिमोट प्रबंधन: अंतर्निहित आईपी स्टैक के साथ 10/100M अनुकूली ईथरनेट एंटरप्राइज लैन और इंटरनेट के माध्यम से लंबी दूरी के डेटा ट्रांसमिशन को सक्षम बनाता है। वास्तविक समय की निगरानी, रिवर्स नियंत्रण और केंद्रीकृत डेटा प्रबंधन के साथ एक एकल नेटवर्क वर्कस्टेशन पर 253 क्रोमैटोग्राफ तक का समर्थन करता है।
6-चैनल परिशुद्धता तापमान नियंत्रण: 8C परिवेश से ऊपर से 450C तक 0.1C सटीकता और 16-चरण प्रोग्रामेबल हीटिंग के साथ छह पूरी तरह से स्वतंत्र तापमान नियंत्रण क्षेत्र — डीजीए प्रतिधारण समय की पुनरुत्पादकता के लिए आवश्यक थर्मल स्थिरता प्रदान करते हैं।
24-बिट एडी सिग्नल प्रोसेसिंग: बेसलाइन स्टोरेज और बेसलाइन सब्ट्रैक्शन फ़ंक्शंस के साथ कम-शोर, उच्च-रिज़ॉल्यूशन 24-बिट एनालॉग-टू-डिजिटल रूपांतरण — ट्रेस-लेवल गैस सांद्रता के लिए भी विश्वसनीय पीक इंटीग्रेशन सुनिश्चित करता है।
मल्टी-प्रोसेसर समानांतर वास्तुकला: तापमान नियंत्रण, डेटा अधिग्रहण और संचार के लिए समर्पित प्रोसेसर जटिल मल्टी-डिटेक्टर कॉन्फ़िगरेशन के तहत स्थिर संचालन सुनिश्चित करते हैं — स्वचालित फॉल्ट निदान और पावर-फेलियर डेटा सुरक्षा के साथ।
चीनी/अंग्रेजी दोहरी ऑपरेटिंग सिस्टम: कीबोर्ड और कंप्यूटर दोहरे-नियंत्रण विकल्पों के साथ 5.7-इंच रंग एलसीडी डिस्प्ले, सरलीकृत ऑपरेटर वर्कफ़्लो के लिए मुफ्त भाषा स्विचिंग और डिटेक्टर ऑटो-पहचान का समर्थन करता है।
मॉड्यूलर डिजाइन: मॉड्यूलर संरचना भविष्य के उन्नयन और आसान डिटेक्टर प्रतिस्थापन को सक्षम बनाती है — विकसित विश्लेषणात्मक आवश्यकताओं को समायोजित करते हुए प्रयोगशाला निवेश की रक्षा करती है।

तकनीकी विनिर्देश

तापमान नियंत्रण	6 चैनल, 8C ~ 450C परिवेश से ऊपर, 1C वृद्धि, 0.1C सटीकता
प्रोग्राम्ड हीटिंग	16 चरण, वृद्धि दर 0.1~39C/मिनट (सामान्य) / 0.1~80C/मिनट (उच्च-गति)
डिटेक्टर	FID, TCD; एक साथ 3 तक
इंजेक्शन प्रकार	पैक्ड कॉलम, कैपिलरी, सिक्स-पोर्ट वाल्व गैस, ऑटो हेडस्पेस (वैकल्पिक)
गैस नियंत्रण	मैकेनिकल वाल्व / इलेक्ट्रॉनिक फ्लो प्रेशर कंट्रोल (वैकल्पिक)
संचार	ईथरनेट IEEE802.3, रिमोट डायग्नोसिस और प्रोग्राम अपडेट
नेटवर्क क्षमता	प्रति वर्कस्टेशन 253 क्रोमैटोग्राफ
डिस्प्ले	5.7-इंच रंग एलसीडी
बाहरी घटनाएँ	4 चैनल; सहायक नियंत्रण आउटपुट 4 चैनल

अक्सर पूछे जाने वाले प्रश्न

Q1: ट्रांसफार्मर कंडीशन असेसमेंट के लिए डिजॉल्व्ड गैस विश्लेषण क्यों आवश्यक है?

डिजॉल्व्ड गैस एनालिसिस (डीजीए) तेल से भरे ट्रांसफार्मर में प्रारंभिक फॉल्ट का पता लगाने के लिए सबसे प्रभावी गैर-घुसपैठिया नैदानिक विधि के रूप में व्यापक रूप से माना जाता है। विभिन्न फॉल्ट प्रकार विशिष्ट गैस पैटर्न उत्पन्न करते हैं: आंशिक डिस्चार्ज मुख्य रूप से हाइड्रोजन (H2) उत्पन्न करता है; थर्मल फॉल्ट (ओवरहीटिंग) एथिलीन (C2H4) और मीथेन (CH4) उत्पन्न करता है; आर्किंग एसिटिलीन (C2H2) उत्पन्न करता है। FID और TCD के साथ XHSP1700 का तीन-डिटेक्टर कॉन्फ़िगरेशन एक ही इंजेक्शन में सभी प्रमुख फॉल्ट गैसों की मात्रा निर्धारित करता है, जिससे IEC 60599 और IEEE C57.104 व्याख्या विधियों के अनुसार सटीक फॉल्ट प्रकार की पहचान सक्षम होती है — अक्सर फॉल्ट का पता चलने से कई महीने पहले केवल विद्युत परीक्षण द्वारा पता लगाया जा सकता है।

Q2: मल्टी-साइट प्रयोगशालाओं को नेटवर्क वर्कस्टेशन वास्तुकला कैसे लाभ पहुंचाता है?

XHSP1700 का ईथरनेट-आधारित नेटवर्क वास्तुकला एक वर्कस्टेशन पर 253 क्रोमैटोग्राफ तक का समर्थन करता है, जिससे यह संभव होता है: (1) केंद्रीकृत डेटा प्रबंधन — बेड़े-व्यापी ट्रांसफार्मर स्थिति ट्रेंडिंग के लिए सभी डीजीए परिणाम एक डेटाबेस में संग्रहीत किए जाते हैं; (2) दूरस्थ निगरानी — यूनिट पर्यवेक्षक और वरिष्ठ प्रबंधन किसी भी स्थान से वास्तविक समय में उपकरण संचालन और विश्लेषण परिणामों का निरीक्षण कर सकते हैं; (3) दूरस्थ निदान — निर्माता इंजीनियर इंटरनेट (उपयोगकर्ता की अनुमति से) के माध्यम से कनेक्ट हो सकते हैं ताकि समस्याओं का निदान किया जा सके और फर्मवेयर अपडेट किया जा सके; (4) लागत दक्षता — एक एकल पीसी-आधारित वर्कस्टेशन कई उपकरणों का प्रबंधन करता है, जिससे प्रति-उपकरण आईटी निवेश कम हो जाता है। तीन-स्तरीय कनेक्शन डिजाइन (स्थानीय, इकाई पर्यवेक्षक, वरिष्ठ पर्यवेक्षक) प्रांतीय और क्षेत्रीय बिजली उपयोगिताओं के संगठनात्मक पदानुक्रम का समर्थन करता है।

Q3: 6-चैनल तापमान नियंत्रण पुनरुत्पादक डीजीए के लिए महत्वपूर्ण क्यों है?

डिजॉल्व्ड गैसों का क्रोमैटोग्राफिक पृथक्करण सटीक, पुनरुत्पादक कॉलम तापमान प्रोफाइल पर निर्भर करता है। छह स्वतंत्र तापमान नियंत्रण चैनलों में से प्रत्येक को 8C परिवेश से ऊपर से 450C तक 0.1C सटीकता पर 16 हीटिंग चरणों तक प्रोग्राम किया जा सकता है। यह मल्टी-ज़ोन, मल्टी-रैंप क्षमता सक्षम करती है: (1) सावधानीपूर्वक नियंत्रित तापमान रैंप के माध्यम से सह-एल्यूटिंग गैस जोड़े (जैसे, एथिलीन/ईथेन) के अनुकूलित पृथक्करण; (2) इंजेक्शन के बीच तेज चक्र समय के लिए स्वचालित बैक डोर सिस्टम के माध्यम से तेजी से कॉलम कूलिंग; (3) एक ही तीन-डिटेक्टर समानांतर कॉन्फ़िगरेशन में पैक किए गए और केशिका कॉलम दोनों का उपयोग करते समय महत्वपूर्ण — विभिन्न इष्टतम तापमान पर कई कॉलम और डिटेक्टरों का एक साथ संचालन। 0.1C सटीकता सैकड़ों क्रमिक इंजेक्शनों में 0.5% RSD के भीतर प्रतिधारण समय पुनरुत्पादकता सुनिश्चित करती है।

Q4: कौन से नमूना परिचय विधियों का समर्थन किया जाता है?

XHSP1700 चार इंजेक्शन प्रकारों का समर्थन करता है: (1) पैक्ड कॉलम इंजेक्शन — तेल नमूनों से हेडस्पेस गैस निष्कर्षण का उपयोग करके नियमित डीजीए के लिए मानक विधि; (2) केशिका इंजेक्शन — जटिल तेल मैट्रिक्स या अनुसंधान अनुप्रयोगों का विश्लेषण करते समय उच्च-रिज़ॉल्यूशन पृथक्करण के लिए; (3) सिक्स-पोर्ट वाल्व गैस इंजेक्शन — उच्च-थ्रूपुट डीजीए प्रयोगशालाओं के लिए उत्कृष्ट पुनरुत्पादकता के साथ स्वचालित गैस नमूनाकरण; (4) स्वचालित हेडस्पेस इंजेक्शन (वैकल्पिक) — पूरी तरह से स्वचालित तेल-से-गैस निष्कर्षण और इंजेक्शन, ऑपरेटर हैंडलिंग को कम करता है और पुनरुत्पादकता में सुधार करता है। उपकरण स्वचालित नमूना घटकों के साथ युग्मित होने पर अनअटेंडेड ऑनलाइन गैस विश्लेषण के लिए एक टाइमिंग सेल्फ-स्टार्टिंग प्रोग्राम भी प्रदान करता है।

Q5: 24-बिट एडी और बेसलाइन प्रबंधन ट्रेस-लेवल गैस पहचान कैसे सुनिश्चित करता है?

प्रारंभिक चरण के ट्रांसफार्मर फॉल्ट बहुत कम सांद्रता पर डिजॉल्व्ड गैसें उत्पन्न करते हैं — अक्सर हाइड्रोजन और एसिटिलीन के लिए एकल-अंक पीपीएम स्तर। XHSP1700 का 24-बिट एनालॉग-टू-डिजिटल कनवर्टर पारंपरिक 16-बिट सिस्टम में 65,536 स्तरों की तुलना में 16.7 मिलियन असतत सिग्नल स्तर प्रदान करता है — रिज़ॉल्यूशन में 256x सुधार। बेसलाइन स्टोरेज और सब्ट्रैक्शन फ़ंक्शंस के साथ संयुक्त, यह विश्लेष्य पीक के बेसलाइन शोर से थोड़ा ऊपर होने पर भी विश्वसनीय पीक इंटीग्रेशन को सक्षम बनाता है। उपकरण विभिन्न कॉलम/डिटेक्टर कॉन्फ़िगरेशन के लिए कई बेसलाइन प्रोफाइल संग्रहीत करता है, प्रत्येक विश्लेषण पर स्वचालित रूप से उपयुक्त सब्ट्रैक्शन लागू करता है। यह शोर में कमी की क्षमता 1 पीपीएम से नीचे की सांद्रता पर ट्रेस एसिटिलीन (प्राथमिक आर्किंग संकेतक) का पता लगाने के लिए विशेष रूप से मूल्यवान है।
