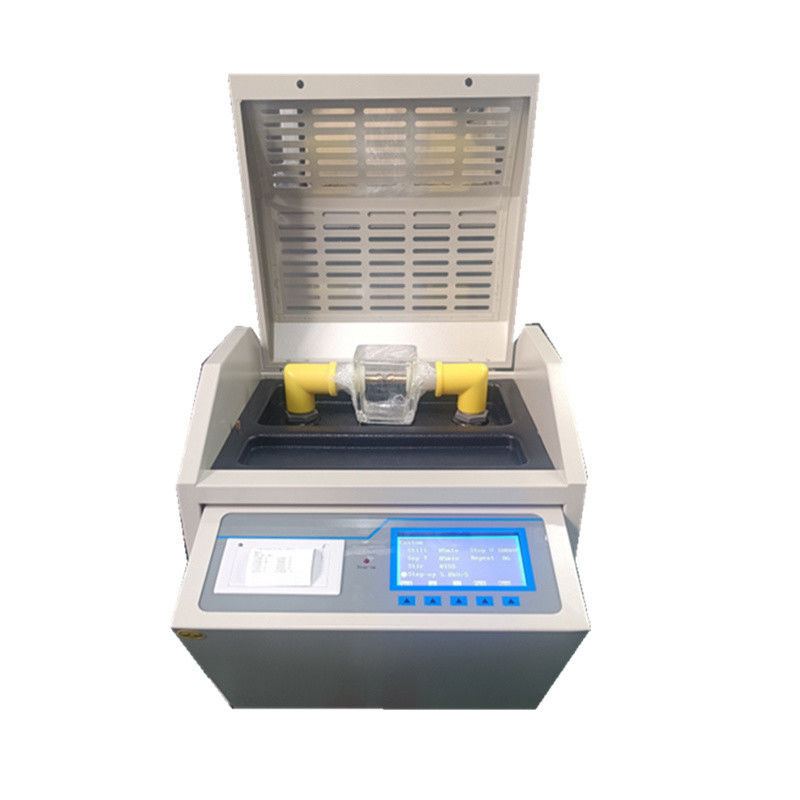

ट्रांसफार्मर इन्सुलेशन तेल डाइइलेक्ट्रिक स्ट्रेंथ टेस्टर| XHYY102
यह 100kV इन्सुलेशन तेल डाइइलेक्ट्रिक स्ट्रेंथ टेस्टर एक उच्च-सटीकता वाला उपकरण है जिसे हमारी कंपनी के सभी वैज्ञानिक अनुसंधान और तकनीकी कर्मियों द्वारा राष्ट्रीय मानक GB507-1986 और उद्योग मानक DL/T846.7-2004 के प्रासंगिक प्रावधानों के अनुसार सावधानीपूर्वक विकसित किया गया है, जो अपने स्वयं के लाभों का पूरा उपयोग करते हुए, कई क्षेत्र परीक्षणों और लंबे समय तक अथक प्रयासों के माध्यम से है। यह एक पूरी तरह से डिजिटल औद्योगिक उपकरण है। विभिन्न उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए, उपकरणों की इस श्रृंखला को सिंगल-कप, थ्री-कप और मल्टी-कप मॉडल में विभाजित किया जा सकता है। उपकरण संचालित करने में आसान और दिखने में सुंदर है। पूरी तरह से स्वचालित डिजिटल माइक्रो कंप्यूटर नियंत्रण के उपयोग के कारण, माप सटीकता उच्च है, हस्तक्षेप-विरोधी क्षमता मजबूत है, और यह सुरक्षित और विश्वसनीय है।
अनुप्रयोग और लक्षित दर्शक:इलेक्ट्रिक पावर यूटिलिटीज, ट्रांसफार्मर निर्माताओं, सबस्टेशनों, इन्सुलेटिंग तेल परीक्षण प्रयोगशालाओं, और पावर उपकरण रखरखाव टीमों के लिए इंजीनियर किया गया है जो ट्रांसफार्मर इन्सुलेटिंग तेल और अन्य इन्सुलेटिंग तरल पदार्थों की डाइइलेक्ट्रिक स्ट्रेंथ (ब्रेकडाउन वोल्टेज) को मापते हैं।
मुख्य विशेषताएं
उपकरण को बड़े क्षमता वाले माइक्रोकंट्रोलर द्वारा नियंत्रित किया जाता है और यह स्थिर और विश्वसनीय रूप से काम करता है;
उपकरण क्रैश को रोकने के लिए एक विस्तृत रेंज वॉचडॉग सर्किट से लैस है;
एकाधिक संचालन विकल्प। उपकरण प्रोग्राम दो राष्ट्रीय मानक विधियों GB507-1986 और GB507-2002, उद्योग मानक DL/429, अंतर्राष्ट्रीय मानक IEC156 और अनुकूलित संचालन से सुसज्जित है, जो विभिन्न उपयोगकर्ताओं की विभिन्न पसंदों के अनुकूल हो सकता है;
उपकरण तेल कप को विशेष ग्लास का उपयोग करके एक चरण में ढाला जाता है, जो तेल रिसाव जैसी हस्तक्षेप घटनाओं को समाप्त करता है;
उपकरण का अनूठा उच्च-वोल्टेज साइड सैंपलिंग डिज़ाइन परीक्षण मान को सीधे A/D कनवर्टर में प्रवेश करने की अनुमति देता है, जिससे एनालॉग सर्किट में होने वाली त्रुटियों से बचा जा सकता है और माप परिणाम अधिक सटीक हो जाते हैं;
उपकरण में ओवर-करंट, ओवर-वोल्टेज, शॉर्ट-सर्किट और अन्य सुरक्षा कार्य अंदर हैं, और इसमें मजबूत हस्तक्षेप-विरोधी क्षमता और अच्छी विद्युत चुम्बकीय संगतता है;
पोर्टेबल संरचना, स्थानांतरित करने में आसान, इनडोर और आउटडोर उपयोग के लिए आसान।
उत्पाद पैरामीटर
| पैरामीटर |
विनिर्देश |
| आउटपुट वोल्टेज |
0~100 kV (समायोज्य) |
| बूस्टर क्षमता |
1.5 kVA |
| माप सटीकता |
±3% |
| वोल्टेज सटीकता |
(2% रीडिंग + 2 अंक) |
| वोल्टेज विरूपण दर |
<3% |
| वोल्टेज बढ़ाने की गति |
0.5~5 kV/s (समायोज्य) |
| इलेक्ट्रोड गैप मानक |
2.5 मिमी |
| परीक्षण समय |
6 बार (1~10 बार वैकल्पिक) |
| स्थायी समय |
15 मिनट (समायोज्य) |
| बूस्टिंग अंतराल |
5 मिनट (समायोज्य) |
| हिलाने का समय |
15 सेकंड (0~250 सेकंड वैकल्पिक) |
| प्रदर्शन मोड |
बड़ी स्क्रीन एलसीडी अंग्रेजी वर्ण प्रदर्शन |
| आयाम |
465 × 385 × 425 मिमी |
उपयोग की शर्तें
परिवेश तापमान: 0~45 °C
सापेक्ष आर्द्रता:<75% RH
कार्य शक्ति: AC 220V ± 10%
शक्ति आवृत्ति: 50 हर्ट्ज ± 1 हर्ट्ज
बिजली की खपत:<200 W
अक्सर पूछे जाने वाले प्रश्न
Q1: यह इन्सुलेशन तेल डाइइलेक्ट्रिक स्ट्रेंथ टेस्टर किसके लिए डिज़ाइन किया गया है?
यह इलेक्ट्रिक पावर यूटिलिटीज, ट्रांसफार्मर निर्माताओं, सबस्टेशनों, इन्सुलेटिंग तेल परीक्षण प्रयोगशालाओं, और पावर उपकरण रखरखाव टीमों के लिए डिज़ाइन किया गया है जो ट्रांसफार्मर इन्सुलेटिंग तेल की डाइइलेक्ट्रिक स्ट्रेंथ (ब्रेकडाउन वोल्टेज) को मापते हैं।
Q2: यह किन राष्ट्रीय और अंतर्राष्ट्रीय मानकों का समर्थन करता है?
यह GB507-1986, GB507-2002, DL/429 उद्योग मानक, और IEC156 अंतर्राष्ट्रीय मानक का समर्थन करता है, साथ ही अनुकूलित संचालन भी, जो विभिन्न उपयोगकर्ताओं की आवश्यकताओं के अनुकूल है।
Q3: यह क्या आउटपुट वोल्टेज और सटीकता प्रदान करता है?
यह 0~100 kV का निरंतर समायोज्य आउटपुट वोल्टेज प्रदान करता है जिसमें ±3% की माप सटीकता और 3% से कम वोल्टेज विरूपण दर होती है, जो 1.5 kVA बूस्टर द्वारा संचालित होती है।
Q4: यह विश्वसनीय, हस्तक्षेप-मुक्त परीक्षण की गारंटी कैसे देता है?
यह पूरी तरह से स्वचालित डिजिटल माइक्रो कंप्यूटर नियंत्रण, एक उच्च-वोल्टेज साइड सैंपलिंग डिज़ाइन का उपयोग करता है जो सीधे A/D कनवर्टर को फीड करता है, और मजबूत हस्तक्षेप-विरोधी और अच्छी विद्युत चुम्बकीय संगतता के लिए अंतर्निहित ओवर-करंट, ओवर-वोल्टेज और शॉर्ट-सर्किट सुरक्षा प्रदान करता है।
Q5: यह बीडीवी टेस्टर पारंपरिक तेल टेस्टर से कैसे अलग है?
इसका एक-टुकड़ा ढाला हुआ विशेष-कांच तेल कप तेल रिसाव को समाप्त करता है, और यह सिंगल-कप, थ्री-कप और मल्टी-कप मॉडल का समर्थन करता है जिसमें एक पोर्टेबल संरचना होती है, जो इसे इनडोर और आउटडोर दोनों फील्ड परीक्षणों के लिए उपयुक्त बनाती है।
