| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | एक्सएचबीएक्स1501 |

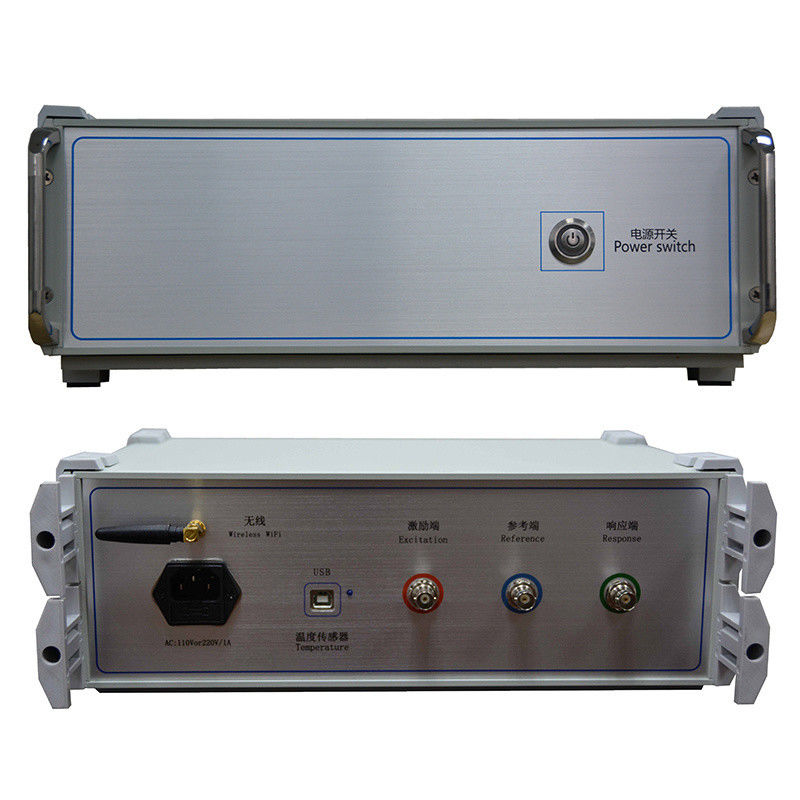

ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर के लिए Xzh टेस्ट फ्रीक्वेंसी रिस्पॉन्स एनालिसिस विधि
ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर ट्रांसफॉर्मर के अंदरूनी दोषों का सटीक निदान कर सकता है, जो विकसित देशों द्वारा विकसित और सुधारे गए फ्रीक्वेंसी रिस्पॉन्स एनालिसिस (FRA) विधि का उपयोग करके ट्रांसफॉर्मर वाइंडिंग के आंतरिक विशेषता मापदंडों के माप पर आधारित है।| आयाम माप सीमा | (-120dB) से (+20 dB) |
| आयाम माप सटीकता | 0.1dB |
| सिग्नल इनपुट प्रतिबाधा: | 1MΩ |
| सिग्नल आउटपुट प्रतिबाधा | 50Ω |
| सिग्नल आउटपुट आयाम | ± 20V |
| परीक्षण पुनरावृत्ति प्रतिशत | 99.9% |
| मापने के उपकरणों के आयाम | (LxWxH) 300X340X120 (मिमी) |
| उपकरण का एल्यूमीनियम बॉक्स आकार | (LxWxH) 310X400X330 (मिमी) |
| कुल वजन | 13Kg |
| परिचालन तापमान | -10ºC से +40ºC |
| भंडारण तापमान | -20ºC से +70ºC |
| सापेक्षिक आर्द्रता | <90%, गैर-संघनित |
मुख्य प्रदर्शन विशेषताएं
उच्च गति, अत्यधिक एकीकृत माइक्रोप्रोसेसर का उपयोग करके अधिग्रहण और नियंत्रण।
एक लैपटॉप और उपकरण के बीच संचार USB इंटरफ़ेस का उपयोग किया जाता है।
लैपटॉप और उपकरण के बीच संचार वायरलेस ब्लूटूथ इंटरफ़ेस या वायरलेस वाईफाई इंटरफ़ेस (वैकल्पिक) का उपयोग कर सकता है
वायरलेस वाईफाई इंटरफ़ेस का उपयोग टैबलेट कंप्यूटर और स्मार्ट फोन पर आसानी से किया जा सकता है।
हार्डवेयर समर्पित DDS डिजिटल हाई-स्पीड स्कैनिंग तकनीक (USA) को अपनाता है, जो वाइंडिंग विकृत, उभरे हुए, शिफ्ट, झुकाव, इंटर-टर्न शॉर्ट-सर्किट विरूपण और इंटर-फेज संपर्क शॉर्ट-सर्किट जैसे दोषों का सटीक निदान कर सकता है।
हाई-स्पीड डुअल-चैनल 16-बिट A/D सैंपलिंग (फील्ड टेस्ट में, टैप चेंजर को हिलाएं, और वेव कर्व स्पष्ट परिवर्तन दिखाता है)।
सिग्नल आउटपुट आयाम को सॉफ़्टवेयर द्वारा समायोजित किया जाता है, अधिकतम आयाम शिखर मान ±10V है।
कंप्यूटर स्वचालित रूप से परीक्षण परिणामों का विश्लेषण करेगा और इलेक्ट्रॉनिक दस्तावेज़ (Word) उत्पन्न करेगा। उपकरण में दो माप विशेषताएं हैं: रैखिक आवृत्ति स्कैनिंग माप और खंड आवृत्ति स्कैनिंग माप, जो चीन में दो तकनीकी समूहों के माप मोड के साथ संगत है।
आयाम-आवृत्ति विशेषताएं आयाम-आवृत्ति विशेषताओं परीक्षक पर राष्ट्रीय तकनीकी विशिष्टताओं के अनुरूप हैं। X-निर्देशांक (आवृत्ति) में रैखिक अनुक्रमण और लॉगरिदमिक अनुक्रमण है, इसलिए आप रैखिक अनुक्रमण और लॉगरिदमिक अनुक्रमण के साथ वक्र प्रिंट कर सकते हैं। उपयोगकर्ता वास्तविक आवश्यकताओं के अनुसार किसी एक को चुन सकता है।
स्वचालित परीक्षण डेटा विश्लेषण प्रणाली,
