| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | एक्सएचबीएक्स1501 |

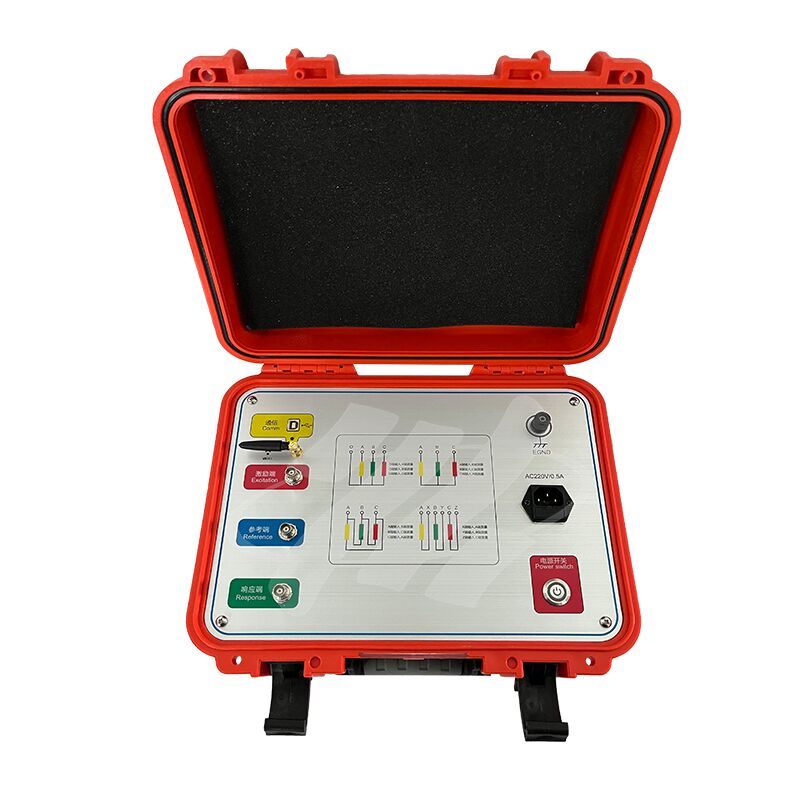

Xzh परीक्षण ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक के लिए आवृत्ति प्रतिक्रिया विश्लेषण विधि
ट्रांसफार्मर घुमाव विकृति परीक्षक आधारित ट्रांसफार्मर घुमाव के अंदर की विशेषता मापदंडों के माप के आधार पर ट्रांसफार्मर आंतरिक दोष पर सटीक निदान कर सकते हैं,विकसित देशों द्वारा विकसित और सुधारित आवृत्ति प्रतिक्रिया विश्लेषण (एफआरए) पद्धति का उपयोग करके| आयाम माप सीमा | (-120dB) से (+20dB) |
| आयाम माप की सटीकता | 0.1dB |
| सिग्नल इनपुट प्रतिबाधाः | 1MΩ |
| सिग्नल आउटपुट प्रतिबाधा | 50Ω |
| सिग्नल आउटपुट आयाम | ± 20V |
| परीक्षण दोहराव प्रतिशत | 99९% |
| माप यंत्र के आयाम | (LxWxH) 300X340X120 (मिमी) |
| उपकरण के एल्यूमीनियम बॉक्स का आकार | (LxWxH) 310X400X330 (मिमी) |
| परिचालन तापमान | -10°C से +40°C तक |
| भंडारण तापमान | -20°C से +70°C तक |
| सापेक्ष आर्द्रता | < 90%, गैर-संक्षेपण |
मुख्य प्रदर्शन विशेषताएं
उच्च गति, अत्यधिक एकीकृत माइक्रोप्रोसेसर का उपयोग करके अधिग्रहण और नियंत्रण।
लैपटॉप और उपकरण के बीच इस्तेमाल किया जाने वाला संचार यूएसबी इंटरफेस
लैपटॉप और उपकरण के बीच संचार वायरलेस ब्लूटूथ इंटरफेस या वायरलेस वाईफाई इंटरफेस का उपयोग कर सकते हैं (वैकल्पिक)
वायरलेस वाईफाई इंटरफ़ेस का उपयोग टैबलेट कंप्यूटर और स्मार्ट फोन पर सुविधाजनक रूप से किया जा सकता है।
हार्डवेयर समर्पित डीडीएस डिजिटल हाई-स्पीड स्कैनिंग तकनीक (यूएसए) को अपनाता है जो सही ढंग से दोषों का निदान कर सकता है जैसे घुमावदार विकृत, उभार, शिफ्ट, झुकाव,इंटर-टर्न शॉर्ट सर्किट विकृति और इंटर-फेज संपर्क शॉर्ट सर्किट.
उच्च गति दो-चैनल 16-बिट ए/डी नमूनाकरण (क्षेत्र परीक्षण में, स्थानांतरित टैप परिवर्तक, और लहर वक्र स्पष्ट परिवर्तन दिखाता है) ।
सिग्नल आउटपुट आयाम सॉफ्टवेयर द्वारा समायोजित किया जाता है, अधिकतम आयाम पीक मान ± 10V है।
द कंप्यूटर स्वचालित रूप से परीक्षण परिणामों का विश्लेषण करेगा और इलेक्ट्रॉनिक दस्तावेज (वर्ड) उत्पन्न करेगा।
उपकरण में दो माप सुविधाएँ हैंः रैखिक आवृत्ति स्कैनिंग माप और खंड आवृत्ति स्कैनिंग माप, जो चीन में दो तकनीकी समूहों के माप मोड के साथ संगत है।
आयाम-आवृत्ति विशेषताएं आयाम-आवृत्ति विशेषता परीक्षक पर राष्ट्रीय तकनीकी विनिर्देशों के अनुरूप हैं।एक्स-समन्वय (आवृत्ति) में रैखिक अनुक्रमण और लघुगणकीय अनुक्रमण होता है, तो आप रैखिक सूचकांक और लघुगणकीय सूचकांक के साथ वक्र मुद्रित कर सकते हैं। उपयोगकर्ता वास्तविक जरूरतों के अनुसार या तो चुन सकते हैं।
स्वचालित परीक्षण डेटा विश्लेषण प्रणाली,
