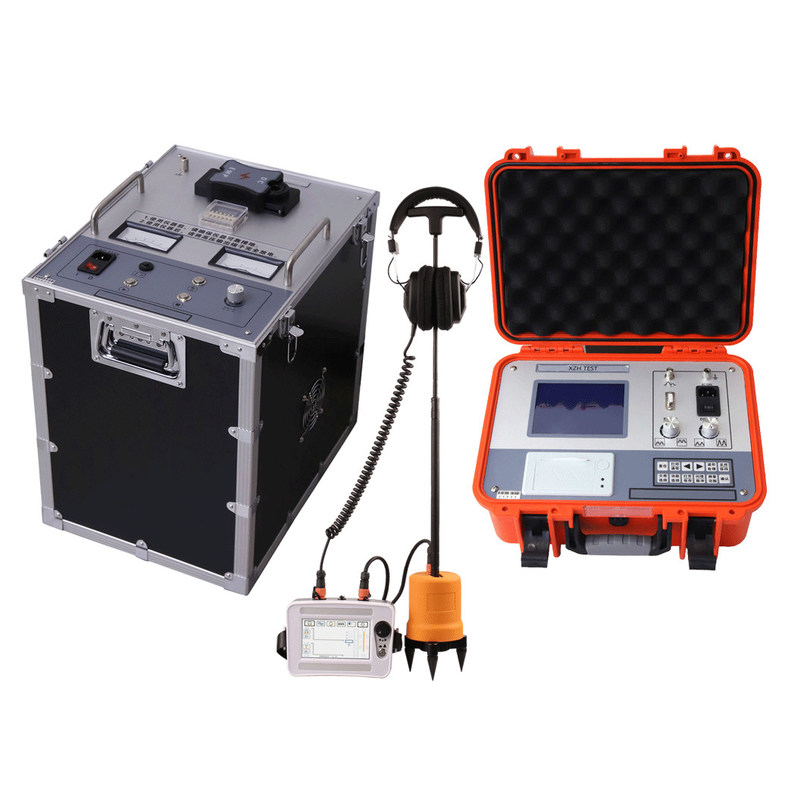

कम वोल्टेज केबल दोष लोकेटर प्रणाली

Name: कम वोल्टेज केबल दोष लोकेटर प्रणाली
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 15500 USD
Availability: InStock

उत्पाद का विवरण:

Place of Origin:	Shaanxi
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

विस्तृत जानकारी

Place of Origin:

Shaanxi

ब्रांड नाम:

XZH TEST

प्रमाणन:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

प्रमुखता देना:

High Light

प्रमुखता देना:

भूमिगत केबल दोष लोकेटर प्रणाली

सटीक भूमिगत केबल दोष लोकेटर प्रणाली

Trading Information

Minimum Order Quantity:

1unit

मूल्य:

Price Negotiable

Packaging Details:

wooden packaging

प्रसव के समय:

5 से 8 कार्यदिवस

Payment Terms:

T/T

Supply Ability:

500 units per month

उत्पाद का वर्णन

उत्पाद विवरण

XZH TEST पोर्टेबल केबल फॉल्ट लोकेशन सिस्टम इसके लिए डिज़ाइन किया गया है:

★हाई वोल्टेज पल्स जनरेटर:XHHV535-4Z हाई वोल्टेज 2450J पल्स जनरेटर एक सर्ज लेवल स्विच के साथ आता है जो 32 kV पर अधिकतम सर्ज आवेग ऊर्जा प्राप्त करने की अनुमति देता है। इसमें ऑपरेटर सुरक्षा आश्वासन प्रणाली की विशेषताएं हैं और यह निम्न और मध्यम-वोल्टेज केबल दोषों के लिए एक विश्वसनीय और व्यापक तकनीकी समाधान प्रदान करता है।

★केबल फॉल्ट प्री-लोकेटर: XHGG501B केबल फॉल्ट टेस्टर पावर केबल, हाई फ्रीक्वेंसी कोएक्सियल केबल, टेलीफोन केबल, स्ट्रीट लाइटिंग केबल और विभिन्न सामग्रियों के दबे हुए तारों में कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट डिस्कनेक्शन दोषों के साथ-साथ उच्च प्रतिरोध लीकेज और उच्च प्रतिरोध फ्लैशओवर दोषों को मापने के लिए उपयुक्त है। विभिन्न क्रॉस-सेक्शन और विभिन्न मीडिया के साथ। स्वचालित परीक्षण रिपोर्ट जनरेशन के साथ शानदार केबल प्रबंधन प्रणाली।

★ केबल फॉल्ट पिनपॉइंटर: XHDD503C केबल फॉल्ट पॉइंट के विशिष्ट स्थान को निर्धारित करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के ध्वनिक-चुंबकीय तुल्यकालन सिद्धांत का उपयोग करता है। हाई-वोल्टेज पल्स जनरेटर की मदद से, फॉल्ट पॉइंट को फ्लैश और डिस्चार्ज किया जाता है। फ्लैश द्वारा उत्पन्न कंपन तरंगों, ध्वनि तरंगों और विद्युत चुम्बकीय तरंगों जैसी भौतिक घटनाएं फॉल्ट पॉइंट के ओवर डिस्चार्ज को पोजिशनिंग इंस्ट्रूमेंट के समर्पित प्रोब द्वारा एकत्र किया जाता है। होस्ट द्वारा बुद्धिमान प्रसंस्करण के बाद, फॉल्ट दूरी और आउटपुट फॉल्ट ध्वनि प्रदर्शित की जाती है। अंत में, टेस्टर की श्रवण और दृष्टि द्वारा फॉल्ट पॉइंट के सटीक स्थान का निर्णय लिया जाता है। यानी, केबल फॉल्ट पॉइंट के सटीक पोजिशनिंग का कार्य "सीधे केबल के ऊपर, मोटे माप सीमा के भीतर" पूरा हो जाता है।

हाई वोल्टेज सर्ज जनरेटर XHHV535-4Z

आवेग वोल्टेज: 0~35kV (डिफ़ॉल्ट 0~28kV)
हाई वोल्टेज आंशिक दबाव: 1.5 वर्ग
अंतर्निहित संधारित्र:4μF
डिस्चार्ज पावर: 0~2450 J (डिफ़ॉल्ट 0~1568 J)
आउटपुट वोल्टेज पोलरिटी: ऋणात्मक पोलरिटी
इम्पैक्ट पावर: 400W
ओवर तापमान सुरक्षा: 85ºC
कार्यकारी बिजली की आपूर्ति: AC 220V±10% / 50Hz±2Hz
परिवेश तापमान: -20~+50ºC

केबल फॉल्ट प्री-लोकेटर XHGG501B
केबल फॉल्ट प्री-लोकेटर पावर केबल, हाई फ्रीक्वेंसी कोएक्सियल केबल, लोकल टेलीफोन केबल, स्ट्रीट लैंप और विभिन्न सामग्रियों के दबे हुए तारों में कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट फॉल्ट, हाई रेजिस्टेंस लीकेज और हाई रेजिस्टेंस फ्लैश ओवर फॉल्ट को मापने के लिए उपयुक्त है विभिन्न क्रॉस-सेक्शन और विभिन्न मीडिया के साथ।
• औद्योगिक 5.7 इंच एलसीडी डिस्प्ले
• सिंगल-चिप केंद्रीकृत नियंत्रण, पुश-बटन ऑपरेशन मोड, मजबूत एंटी-इंटरफेरेंस क्षमता;
• रेंजिंग, स्पीड मेजरमेंट, रेजिस्टेंस और अन्य फंक्शन के साथ;
• माइक्रो प्रिंटर और होस्ट इंटीग्रेशन, किसी भी समय टेस्ट वेवफॉर्म और टेस्ट रिपोर्ट प्रिंट कर सकते हैं
• स्वचालित निरंतर नमूनाकरण, कभी भी कोई डिस्चार्ज वेवफॉर्म न चूकें
• टेस्ट विधि: फ्लैश ओवर सैंपलिंग, लो-वोल्टेज पल्स सैंपलिंग
• पल्स एम्प्लीट्यूड: 100Vpp
• पल्स चौड़ाई: 0.1uS और 2uS
• मापने की दूरी: Smax: 30km Smin: 15m
• माप त्रुटि: मोटे पूर्ण त्रुटि: ±10m मोटे सापेक्ष त्रुटि: ±1%
(DL/T849.1-2004 निर्दिष्ट करता है कि ±(1%L+20)m से अधिक नहीं, जहाँ: L केबल की लंबाई है)
• पावर सप्लाई: बिल्ट-इन 24V/7Ah डीसी पावर सप्लाई, 6 घंटे तक लगातार काम कर सकती है। इसे AC 220V 50Hz पावर सप्लाई से भी जोड़ा जा सकता है

केबल फॉल्ट पिनपॉइंटर XHDD503C

ध्वनि चैनल-बैंडविड्थ
l ऑल-पास: 100Hz~1600Hz।
l लो पास: 100Hz~300Hz।
l हाई पास: 160Hz~1600Hz।
l बैंड पास: 200Hz~600Hz।
चैनल समायोजन: ध्वनि, चुंबकीय और वोल्टेज के 8 स्तर।
ध्वनि आउटपुट: गेन: 16 स्तर (0-112dB), इम्पीडेंस: 350Ω
डिटेक्शन रेंज: 0.00-99.99ms, 75mV-75V
डिटेक्शन एक्यूरेसी: पोजिशनिंग: ≤0.1m; पाथ: ≤0.5m
कार्यकारी बिजली की आपूर्ति: 4*18650 स्टैंडर्ड लिथियम बैटरी।
स्टैंडबाय टाइम: 8 घंटे से अधिक
परिवेश तापमान: -25-65ºC; सापेक्ष आर्द्रता: ≤90%
