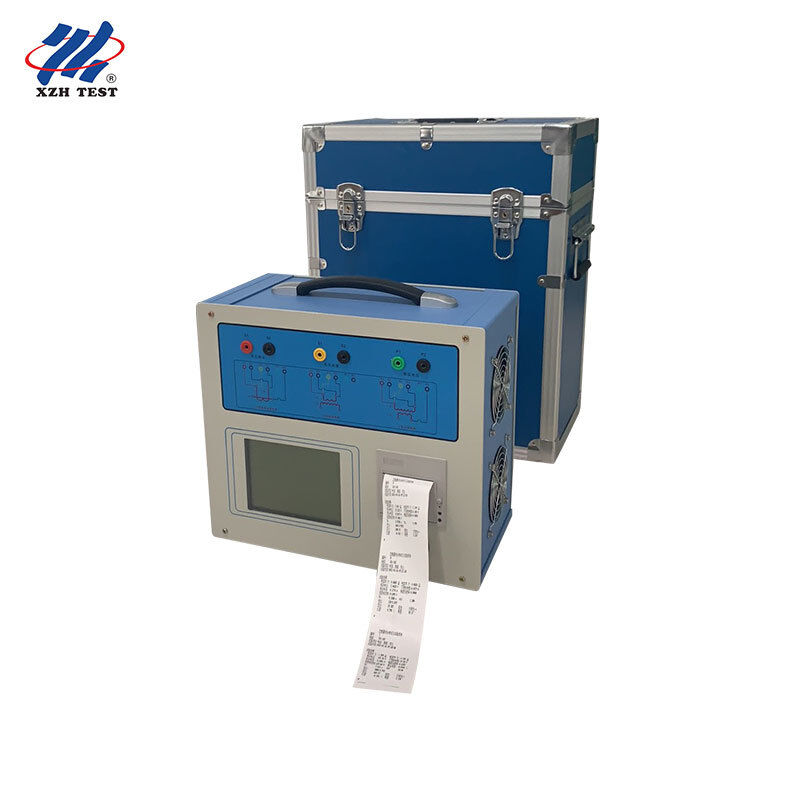

सीटी पीटी विश्लेषक ट्रांसफार्मर विशेषता परीक्षक
एक्सएचटीएक्स206 सीटी पीटी विश्लेषक एक नई पीढ़ी का व्यापक ट्रांसफार्मर विशेषता परीक्षक है जो बिजली उद्योग के लिए विकसित किया गया है, जो पारंपरिक चर अनुपात ट्रांसफार्मर की जगह लेता है,स्टेप-अप ट्रांसफार्मर और करंट बूस्टरउच्च प्रदर्शन डीएसपी और एफपीजीए प्लेटफॉर्म के साथ उन्नत आवृत्ति रूपांतरण परीक्षण प्रौद्योगिकी के आधार पर, यह उत्तेजना (वोल्ट-एम्पियर) विशेषता, परिवर्तन अनुपात, ध्रुवीयता,माध्यमिक घुमावदार प्रतिरोध, सुरक्षा वर्ग, मीटरिंग वर्ग और टीपी वर्ग के वर्तमान ट्रांसफार्मरों के माध्यमिक भार, अनुपात त्रुटि और कोण त्रुटि परीक्षण, साथ ही उत्तेजना विशेषता, अनुपात,पीटी विद्युत चुम्बकीय इकाइयों के ध्रुवीयता और द्वितीयक घुमाव प्रतिरोध परीक्षण.
आवेदन और लक्षित दर्शकःवर्तमान ट्रांसफार्मर और वोल्टेज ट्रांसफार्मर निर्माताओं के कारखाने स्वीकृति परीक्षण, बिजली विज्ञान अनुसंधान संस्थानों और उच्च वोल्टेज परीक्षण प्रयोगशालाओं के लिए बनाया गया,रिले सुरक्षा प्रभार्य अभियंता, सबस्टेशन हस्तांतरण और निवारक रखरखाव टीमों, और बिजली निर्माण कमीशनिंग विभागों को मानक ट्रांसफार्मर, बूस्टर या लोड बॉक्स के बिना साइट पर सीटी/पीटी सत्यापन की आवश्यकता होती है।
प्रमुख विनिर्देश
| पैरामीटर |
विनिर्देश |
| परीक्षण वस्तुएँ |
सीटी (सुरक्षा / माप / टीपी वर्ग), पीटी विद्युत चुम्बकीय इकाइयां |
| आउटपुट |
0~180Vrms, 12Arms, 36A (पीक) |
| वोल्टेज सटीकता |
±0.2% |
| सीटी अनुपात रेंज |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| पीटी अनुपात रेंज |
1~35000 |
| चरण माप |
सटीकता ±5 मिनट, संकल्प 0.5 मिनट |
| माध्यमिक घुमावदार प्रतिरोध |
0~600Ω, <0.5% ±2mΩ |
| एसी भार माप |
0~1000VA, <0.5% ±0.02VA |
| विद्युत आपूर्ति |
AC220V ±10%, 50 हर्ट्ज |
| कार्य वातावरण |
-10~50°C, आर्द्रता ≤90% |
| आयाम/वजन |
365×290×153 मिमी / <10kg |
प्रमुख विशेषताएं
आवृत्ति रूपांतरण विधि CT/PT उत्तेजना विशेषता वक्रों और 10% त्रुटि वक्रों का परीक्षण करती है, केवल 180Vrms आउटपुट और 12Arms (36A पीक) के साथ 60kV तक के झुकाव बिंदुओं को संभालती है।
मानक सीटी, बूस्टर, लोड बॉक्स, वोल्टेज नियामक या भारी धारा केबलों के बिना वर्तमान ट्रांसफार्मरों का ऑन-साइट सत्यापन, कार्यभार को काफी कम करने और दक्षता में सुधार।
अनुपात त्रुटि ±0.1% के भीतर और कोण त्रुटि ±5min के भीतर, 0.2S वर्ग के धारा ट्रांसफार्मर के क्षेत्र परीक्षण को 1 ~ 40000 अनुपात सीमा के साथ सक्षम करना।
स्वचालित रूप से मोड़ बिंदु वोल्टेज/वर्तमान, 10% (5%) त्रुटि वक्र, सटीकता सीमा कारक (ALF), उपकरण सुरक्षा कारक (FS), माध्यमिक समय स्थिर (Ts),शेष रहने का गुणांक (Kr), संतृप्त और अशुद्ध प्रेरण।
भार को छोड़कर सभी सीटी परीक्षणों के लिए एकल वायरिंग योजना के साथ सीटी डीसी प्रतिरोध, उत्तेजना, अनुपात और ध्रुवीयता का एक-कुंजी परीक्षण, जीबी1208 (आईईसी60044-1), जीबी16847 (आईईसी60044-6) और जीबी1207 मानकों को पूरा करना।
वैकल्पिक समर्पित वर्तमान बूस्टर आउटपुट 180A ऑन-साइट थ्रू-फ्लो परीक्षण के लिए।
उन्नत विशेषताएं
चयनित परीक्षण आइटम के अनुसार प्रदर्शित स्वचालित वायरिंग आरेखों के साथ पूर्ण चीनी गतिशील ग्राफिक इंटरफ़ेस; कोई मैनुअल संदर्भ आवश्यक नहीं है।
5.7 इंच का ग्राफिक ट्रांसफ्लेक्टिव एलसीडी, प्रत्यक्ष सूर्य के प्रकाश में स्पष्ट रूप से दिखाई देता है।
त्वरित और आसान पैरामीटर प्रविष्टि के लिए रोटरी फोटोइलेक्ट्रिक माउस ऑपरेशन।
अंतर्निहित प्रिंटर स्वचालित रूप से परीक्षण रिपोर्ट प्रिंट करता है; पावर-आउट रिटेन के साथ परीक्षण डेटा के 1000 समूहों तक संग्रहीत करता है।
पोर्टेबल डिजाइन, कुल वजन 9 किलोग्राम से कम, क्षेत्र में ले जाने में आसान।
व्यापक सीटी/पीटी परीक्षण कार्यों, आवृत्ति रूपांतरण प्रौद्योगिकी और स्वचालित रिपोर्ट जनरेशन को मिलाकर,XHTX206 ट्रांसफार्मर विशेषता परीक्षण के लिए प्रयोगशाला-ग्रेड सटीकता और फील्ड-तैयार सुविधा प्रदान करता है.
अक्सर पूछे जाने वाले प्रश्न
Q1: XHTX206 CT PT विश्लेषक किसके लिए बनाया गया है?
यह सीटी/पीटी निर्माताओं के कारखाने स्वीकृति परीक्षण, बिजली विज्ञान अनुसंधान संस्थानों और उच्च वोल्टेज परीक्षण प्रयोगशालाओं, रिले सुरक्षा कमीशनिंग इंजीनियरों के लिए बनाया गया है,सबस्टेशन हस्तांतरण और निवारक रखरखाव दल, और विद्युत निर्माण में कमीशनिंग विभाग जो स्थान पर ट्रांसफार्मर सत्यापन करते हैं।
प्रश्न 2: यह किस प्रकार के परीक्षण कर सकता है?
यह उत्तेजना (वोल्ट-एम्पियर) विशेषताओं, परिवर्तन अनुपात, ध्रुवीयता, द्वितीयक घुमावदार प्रतिरोध, द्वितीयक भार, अनुपात त्रुटि और कोण त्रुटि परीक्षण के लिए सुरक्षा करता है,मीटरिंग और टीपी वर्ग के सीटी, साथ ही PT विद्युत चुम्बकीय इकाइयों के लिए उत्तेजना विशेषताओं, अनुपात, ध्रुवीयता और माध्यमिक घुमाव प्रतिरोध परीक्षण।
प्रश्न 3: आवृत्ति रूपांतरण प्रौद्योगिकी महत्वपूर्ण क्यों है?
आवृत्ति रूपांतरण परीक्षण केवल 180Vrms आउटपुट और 12Arms वर्तमान का उपयोग करके पूर्ण उत्तेजना विशेषता वक्र और 10% त्रुटि वक्र उत्पन्न करता है, फिर भी 60kV तक के झुकाव बिंदुओं के साथ CT को संभालता है,भारी उच्च वोल्टेज बूस्टर और बड़े धारा स्रोतों की आवश्यकता को समाप्त करना.
प्रश्न 4: क्या यह मानक ट्रांसफार्मर के बिना साइट पर सीटी सत्यापित कर सकता है?
हाँ. यह मानक सीटी, बूस्टर, लोड बॉक्स, वोल्टेज नियामक या भारी धारा केबलों के बिना साइट पर वर्तमान ट्रांसफार्मरों का सत्यापन करता है, ± 0.1% के भीतर अनुपात त्रुटि और ± 5min के भीतर कोण त्रुटि प्राप्त करता है,0 के लिए पर्याप्त.2S वर्ग सीटी क्षेत्र परीक्षण।
Q5: किस प्रकार के सामान, पैकेजिंग और वितरण की शर्तें लागू होती हैं?
180A के माध्यम से प्रवाह परीक्षण के लिए एक वैकल्पिक समर्पित वर्तमान बूस्टर उपलब्ध है। उपकरण 5-8 कार्य दिवसों के भीतर लकड़ी के पैकेजिंग में वितरित किया जाता है, टी / टी भुगतान और 1 सेट एमओक्यू के साथ।
