आवृत्ति रूपांतरण सीटी पीटी विश्लेषक ट्रांसफार्मर परीक्षक

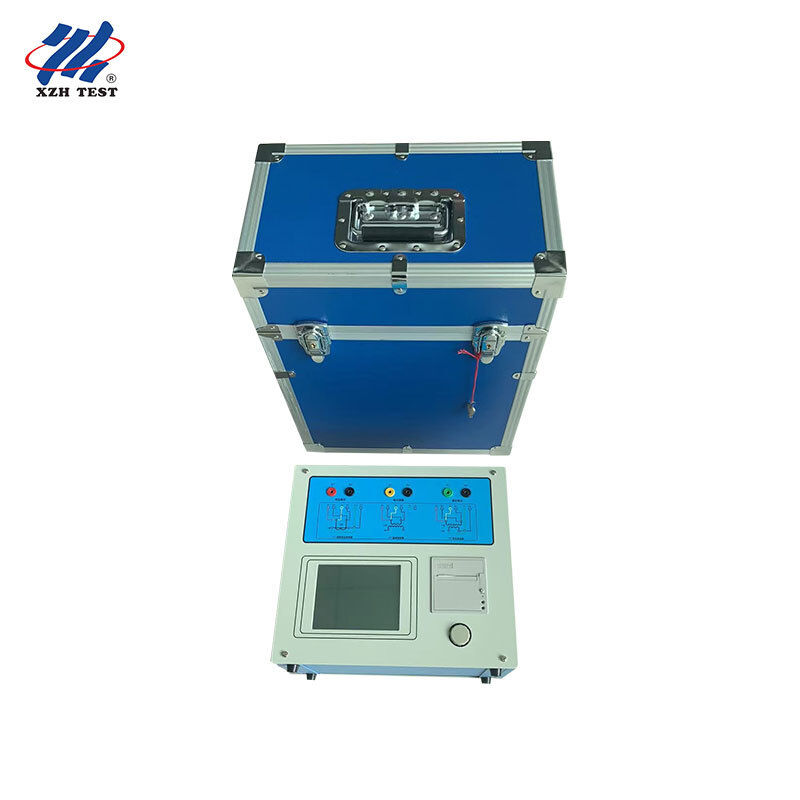

एक्सएचटीएक्स206 फ्रीक्वेंसी कन्वर्शन सीटी पीटी एनालाइजर एक नई पीढ़ी का व्यापक ट्रांसफार्मर विशेषता परीक्षक है जो बिजली उद्योग के लिए विकसित किया गया है।परिवर्तनीय अनुपात वाले ट्रांसफार्मरों के पारंपरिक संयोजन की जगहउच्च प्रदर्शन डीएसपी और एफपीजीए प्लेटफॉर्म के साथ उन्नत आवृत्ति रूपांतरण परीक्षण प्रौद्योगिकी के आधार पर,यह पूरी तरह उत्तेजना (वोल्ट-एम्पियर) विशेषता को संतुष्ट करता है, संरक्षण वर्ग, मीटरिंग वर्ग और टीपी वर्ग के वर्तमान ट्रांसफार्मरों के परिवर्तन अनुपात, ध्रुवीयता, माध्यमिक घुमावदार प्रतिरोध, माध्यमिक भार, अनुपात त्रुटि और कोण त्रुटि परीक्षण,साथ ही उत्तेजना विशेषतापीटी विद्युत चुम्बकीय इकाइयों के अनुपात, ध्रुवीयता और द्वितीयक घुमाव प्रतिरोध परीक्षण।बेहतर स्थिरता और पेशेवर ट्रांसफार्मर सत्यापन के लिए परीक्षण दक्षता में काफी सुधार.
आवेदन और लक्षित दर्शकःग्रिड कंपनी के रखरखाव शाखाओं और ट्रांसमिशन एंड डिस्ट्रीब्यूशन इंजीनियरिंग ठेकेदारों (ईपीसी), पवन और सौर ऊर्जा संयंत्रों की विद्युत कमीशन टीमों के लिए डिज़ाइन किया गया,बड़े औद्योगिक उद्यमों जैसे कि इस्पात की विद्युत परीक्षण प्रयोगशालाएं, सीमेंट और रासायनिक संयंत्रों, विद्युत परीक्षण सेवा कंपनियों और उपकरण किराए पर देने वाले प्रदाताओं, और ट्रांसफार्मर विशेषता परीक्षण के व्यावहारिक शिक्षण के लिए बिजली व्यावसायिक प्रशिक्षण कॉलेजों।
प्रमुख विनिर्देश
| पैरामीटर |
विनिर्देश |
| परीक्षण वस्तुएँ |
सीटी (सुरक्षा / माप / टीपी वर्ग), पीटी विद्युत चुम्बकीय इकाइयां |
| आउटपुट |
0~180Vrms, 12Arms, 36A (पीक) |
| वोल्टेज सटीकता |
±0.2% |
| सीटी अनुपात रेंज |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| पीटी अनुपात रेंज |
1~35000 |
| चरण माप |
सटीकता ±5 मिनट, संकल्प 0.5 मिनट |
| माध्यमिक घुमावदार प्रतिरोध |
0~600Ω, <0.5% ±2mΩ |
| एसी भार माप |
0~1000VA, <0.5% ±0.02VA |
| विद्युत आपूर्ति |
AC220V ±10%, 50 हर्ट्ज |
| कार्य वातावरण |
-10~50°C, आर्द्रता ≤90% |
| आयाम/वजन |
365×290×153 मिमी / <10kg |
प्रमुख विशेषताएं
आवृत्ति रूपांतरण विधि CT/PT उत्तेजना विशेषता वक्रों और 10% त्रुटि वक्रों का परीक्षण करती है, केवल 180Vrms आउटपुट और 12Arms (36A पीक) के साथ 60kV तक के झुकाव बिंदुओं को संभालती है।
मानक सीटी, बूस्टर, लोड बॉक्स, वोल्टेज नियामक या भारी धारा केबलों के बिना वर्तमान ट्रांसफार्मरों का ऑन-साइट सत्यापन, कार्यभार को काफी कम करने और दक्षता में सुधार।
अनुपात त्रुटि ±0.1% के भीतर और कोण त्रुटि ±5min के भीतर, 0.2S वर्ग के धारा ट्रांसफार्मर के क्षेत्र परीक्षण को 1 ~ 40000 अनुपात सीमा के साथ सक्षम करना।
स्वचालित रूप से मोड़ बिंदु वोल्टेज/वर्तमान, 10% (5%) त्रुटि वक्र, सटीकता सीमा कारक (ALF), उपकरण सुरक्षा कारक (FS), माध्यमिक समय स्थिर (Ts),शेष रहने का गुणांक (Kr), संतृप्त और अशुद्ध प्रेरण।
भार को छोड़कर सभी सीटी परीक्षणों के लिए एकल वायरिंग योजना के साथ सीटी डीसी प्रतिरोध, उत्तेजना, अनुपात और ध्रुवीयता का एक-कुंजी परीक्षण, जीबी1208 (आईईसी60044-1), जीबी16847 (आईईसी60044-6) और जीबी1207 मानकों को पूरा करना।
वैकल्पिक समर्पित वर्तमान बूस्टर आउटपुट 180A ऑन-साइट थ्रू-फ्लो परीक्षण के लिए।
उपयुक्त सीटी ग्रेड में पी, टीपीवाई, मीटरिंग, पीआर, पीएक्स, टीपीएस, टीपीएक्स और टीपीजेड शामिल हैं, जिनमें ट्रांसफार्मर प्रकार और वर्ग के आधार पर स्वचालित मानक चयन होता है।
उन्नत विशेषताएं
प्रत्येक चयनित परीक्षण आइटम के लिए स्वचालित वायरिंग आरेखों के साथ गतिशील चीनी ग्राफिक इंटरफ़ेस, ऑपरेटरों को चरण दर चरण मार्गदर्शन करता है।
5.7 इंच का ग्राफिक ट्रांसफ्लेक्टिव एलसीडी, बाहरी क्षेत्र के काम के लिए प्रत्यक्ष सूर्य के प्रकाश में स्पष्ट रूप से पठनीय है।
त्वरित, सहज पैरामीटर प्रविष्टि और संचालन के लिए घूर्णी फोटोइलेक्ट्रिक माउस।
स्वचालित परीक्षण रिपोर्ट मुद्रण के लिए अंतर्निहित प्रिंटर; पावर-आउट रिटेन के साथ 1000 डेटा समूहों तक संग्रहीत करता है।
आसान क्षेत्र परिवहन के लिए 9 किलो से कम वजन का पोर्टेबल निर्माण।
चार-टर्मिनल माप विधि सीसा प्रतिरोध त्रुटियों को समाप्त करके सटीक माध्यमिक घुमावदार प्रतिरोध परीक्षण सुनिश्चित करती है।
वर्तमान ट्रांसफार्मर के लिए परीक्षण आइटम
| परीक्षण वस्तु |
विवरण |
| माध्यमिक घुमावदार प्रतिरोध |
चार टर्मिनल विधि के साथ सीटी माध्यमिक घुमावदार डीसी प्रतिरोध को मापता है, सीमा 0 ~ 600Ω |
| उत्तेजना लक्षण |
विद्युत चुम्बकीय इकाइयों के परीक्षण वोल्ट-एम्पियर विशेषता वक्र CT और PT |
| परिवर्तन अनुपात और ध्रुवीयता |
एक कुंजी संचालन के साथ CT/PT अनुपात सटीकता और घुमावदार ध्रुवीयता की जाँच करता है |
| द्वितीयक बोझ |
<0.5% ±0.02VA सटीकता के साथ 1000VA तक AC भार को मापता है |
| अनुपात त्रुटि और कोण त्रुटि |
±0.1% के भीतर अनुपात त्रुटि और ±5min के भीतर कोण त्रुटि की गणना करता है |
| पार-प्रवाह परीक्षण |
वैकल्पिक बूस्टर के साथ, साइट के माध्यम से प्रवाह परीक्षण के लिए 180A तक के आउटपुट |
मानक अनुपालन और परीक्षण सिद्धांत
XHTX206 उत्तेजना विशेषता परीक्षण के लिए कम आवृत्ति विधि परीक्षण सिद्धांत का पालन करता है,जो माप की सटीकता को बनाए रखते हुए आवश्यक परीक्षण वोल्टेज और वर्तमान को काफी कम करता हैउपकरण संरक्षण वर्ग के वर्तमान ट्रांसफार्मरों के प्रदर्शन का मूल्यांकन करने के लिए 10% त्रुटि वक्र गणना विधि को भी लागू करता है,इंजीनियरों को यह सत्यापित करने में मदद करना कि दोष की स्थिति में सुरक्षा उपकरण ठीक से काम करेंगेसभी परीक्षण GB1208 (IEC60044-1), GB16847 (IEC60044-6) और GB1207 मानकों के अनुरूप हैं, और उपकरण स्वचालित रूप से ट्रांसफार्मर प्रकार और वर्ग के अनुसार उपयुक्त मानक का चयन करता है,सुनिश्चित करना, दोहराए जाने योग्य परिणाम जो दुनिया भर में उपयोगिताओं और तृतीय-पक्ष प्रयोगशालाओं द्वारा स्वीकार किए जाते हैं।
विभिन्न सीटी संरचनाओं के लिए बुशिंग प्रकार, घाव प्रकार और खिड़की प्रकार के वर्तमान ट्रांसफार्मर सहित, मैनुअल के परिशिष्ट में चार टर्मिनल वायरिंग आरेख दिए गए हैं,प्रत्येक विन्यास में सटीक माप के लिए सही कनेक्शन की गारंटीउपकरण का स्व-परीक्षण कार्य परीक्षण से पहले आंतरिक सर्किटों और माप चैनलों की जांच करता है, जबकि पार-प्रवाह परीक्षण कार्य पूर्ण वर्तमान लूप को मान्य करता है,XHTX206 को ट्रांसफार्मर परीक्षण पेशेवरों के लिए एक पूर्ण सत्यापन समाधान बनाना.
अक्सर पूछे जाने वाले प्रश्न
Q1: XHTX206 CT PT विश्लेषक किसके लिए बनाया गया है?
यह ग्रिड कंपनी के रखरखाव शाखाओं और ट्रांसमिशन एंड डिस्ट्रीब्यूशन इंजीनियरिंग ठेकेदारों (ईपीसी), पवन और सौर ऊर्जा संयंत्रों के इलेक्ट्रिकल कमीशनिंग टीमों के लिए डिज़ाइन किया गया है।स्टील के विद्युत परीक्षण प्रयोगशालाएं, सीमेंट और रासायनिक उद्यम, विद्युत परीक्षण सेवाएं देने वाली कंपनियां और उपकरण किराए पर देने वाले, और बिजली व्यावसायिक प्रशिक्षण कॉलेज।
प्रश्न 2: यह किस प्रकार के परीक्षण कर सकता है?
यह उत्तेजना (वोल्ट-एम्पियर) विशेषताओं, परिवर्तन अनुपात, ध्रुवीयता, द्वितीयक घुमावदार प्रतिरोध, द्वितीयक भार, अनुपात त्रुटि और कोण त्रुटि परीक्षण के लिए सुरक्षा करता है,मीटरिंग और टीपी वर्ग के सीटी, साथ ही PT विद्युत चुम्बकीय इकाइयों के लिए उत्तेजना विशेषताओं, अनुपात, ध्रुवीयता और माध्यमिक घुमाव प्रतिरोध परीक्षण।
प्रश्न 3: आवृत्ति रूपांतरण प्रौद्योगिकी महत्वपूर्ण क्यों है?
आवृत्ति रूपांतरण परीक्षण केवल 180Vrms आउटपुट और 12Arms वर्तमान का उपयोग करके पूर्ण उत्तेजना विशेषता वक्र और 10% त्रुटि वक्र उत्पन्न करता है, फिर भी 60kV तक के झुकाव बिंदुओं के साथ CT को संभालता है,भारी उच्च वोल्टेज बूस्टर और बड़े धारा स्रोतों की आवश्यकता को समाप्त करना.
प्रश्न 4: क्या यह मानक ट्रांसफार्मर के बिना साइट पर सीटी सत्यापित कर सकता है?
हाँ. यह मानक सीटी, बूस्टर, लोड बॉक्स, वोल्टेज नियामक या भारी धारा केबलों के बिना साइट पर वर्तमान ट्रांसफार्मरों का सत्यापन करता है, ± 0.1% के भीतर अनुपात त्रुटि और ± 5min के भीतर कोण त्रुटि प्राप्त करता है,0 के लिए पर्याप्त.2S वर्ग सीटी क्षेत्र परीक्षण।
Q5: किस प्रकार के सामान, पैकेजिंग और वितरण की शर्तें लागू होती हैं?
180A के माध्यम से प्रवाह परीक्षण के लिए एक वैकल्पिक समर्पित वर्तमान बूस्टर उपलब्ध है। उपकरण 5-8 कार्य दिवसों के भीतर लकड़ी के पैकेजिंग में वितरित किया जाता है, टी / टी भुगतान और 1 सेट एमओक्यू के साथ।
